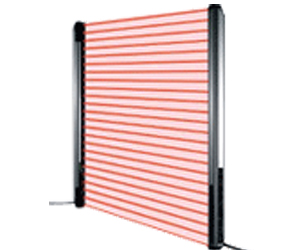

光幕传感器[Type2 PLd SIL2] SF2B Ver.2

  • Type2安全解决方案
  • 产品型号：SF2B系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

Type2安全解决方案

CE※1 Listing / C US※2 适用OSHA/ANSI JIS 控制范围※3
※1 机械·EMC指定
※2 Listing认证
※3 可对应控制范围2

特点

■版本升级的通知
从2009年1月生产的部分起，版本变更为2.0。
保护构造：IP65<旧> → IP65/IP67(IEC、JIS)<新>

关于版本情报请确认产品的标牌。

达到保护构造IP67!

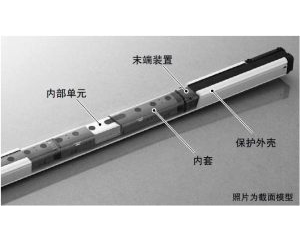

采用减少接缝的无缝结构

光幕传感器SF2B系列通过筒状内套保护内部单元。尽可能消除了单元和透镜面等部位的缝隙(接缝)，使油雾和粉尘等无法侵入。

采用减少接缝的无缝结构，达到保护构造IP67！

小型・长距离・无死角。
符合国际安全规格，实现了优秀的基本性能。

符号国际安全规格IEC 61496(Type2)，而且无缝、节省空间的小型安装机器、长距离、宽区域的大型设备上宽区域应用也可以对应，实现了使用方便的优良性能。
SF2B系列使安全对策可以简便地落实，提供了安全的作业环境。

小型・长距离・无死角。符合国际安全规格，实现了优秀的基本性能。

168mm〜1,912mm的丰富调节范围

光幕传感器SF2B系列备有检测高度168mm～1,912mm的丰富调节范围。
根据最小检测物体的大小不同，备有2种类型。光幕传感器上连接串联连接专用辅助传感器(另售)时，最多可串联连接3套(光轴总数最多为128个。但SF2B-A□连接2套时为96个光轴，连接3套时为64个光轴)。

168mm～1,912mm的丰富调节范围

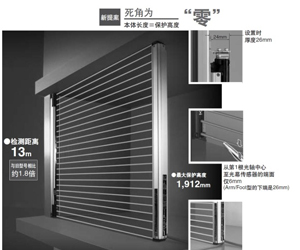

死角为“零”

本体长度＝检测高度，因此可高效安装。
实现无死角的检测区域。串联连接时，光幕传感器之间的接缝处，不会因死角而产生危险的开口部。可构建更简单且紧凑的装置。

死角为“零”

无需防干扰电线即可减少相互干扰

自动转换光幕传感器的扫描时间，减少相互干扰。

无需防干扰电线即可减少相互干扰

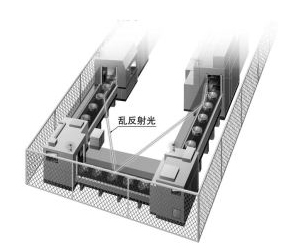

减少干扰光引起的误动作

采用双重扫描方式※、重试处理等神视独创新功能，可以降低外围设备带来的瞬间干扰光的影响。

减少干扰光引起的误动作

正面保护罩

保护光幕传感器的检测面不受飞溅物和油、水等飞散物的损伤。使用正面保护罩会使检测距离缩短。（另售）

正面保护罩

大幅削减成本

使用1面隅角镜可省下1套光幕传感器和外围安全电路。可以大幅降低成本、节省配线。控制类别也不会发生变化。

大幅削减成本

故障内容一目了然！配备数字式故障指示灯

经常检查光幕传感器电缆的误配线、断线、短路及内部电路异常或异常入光等故障。万一发生问题时，也能通过数字指示告知故障内容。发生故障及维护时，通过电话等即可顺利进行技术支持。

故障内容一目了然！配备数字式故障指示灯

一眼就可确认入光位置的光轴对齐指示灯

光轴对齐指示灯将光幕传感器的光轴分成4等分显示。光轴对齐的部分依次亮红灯，如果所有光轴都入光则所有的LED均亮绿灯。再加上入光量有足够余量时亮起的入光指示灯(STB.)，可更稳定地进行设置。

一眼就可确认入光位置的光轴对齐指示灯
※使用互换电缆SF2B-CB05-B时不可使用投光器的光轴对齐指示灯。

可以在设备光源启动前对光轴进行调整

光轴调整器SF-LAT-2B（另售），容易确定激光地点的光，及早地对光轴进行调整。因为是使用干电池，可以在光幕传感器电源开启前进行调整。

可以在设备光源启动前对光轴进行调整

备有以往光幕传感器的互换电缆和互换安装支架

直接使用现有的安装孔和连接电缆，即可将光幕传感器SF2-A/SF2-N系列(停产产品)及区域传感器NA40系列、SF1-N系列(停产产品)替换为SF2B系列。

备有以往光幕传感器的互换电缆和互换安装支架
备有以往光幕传感器的互换电缆和互换安装支架

国际基准的安全设计

SF2B系列是以国际安全规格IEC 61496相近的Type2作为基准进行安全设计的，并且通过第三方认证机构进行认证的。

・ 回路异常时，光幕传感器是处于锁定停止状态，OSSD（控制输出）包括警报输出都处于OFF。
・ 输出回路的检查在运行时，输出晶体管短路，处于锁定停止状态。

国际标准的安全设计

※区域传感器和光幕传感器不一样的安全设计。

对于Type2光幕传感器和区域传感器，传感器异常时，对于是否进行OFF动作的信赖性有很大的不同。

国际基准的安全设计

满足国际基准的安全回路设计

【类型2的要求事项】
・ 使用信赖度高的产品
・ 定时对系统进行适当的检查

满足国际基准的安全回路设计

可选择的安全电路

光幕传感器本体上内置外部设备的监控功能(继电器熔敷监视等)。对于未使用安全继电器单元的光幕传感器，有助于在其周边构建安全电路，从而降低构件成本、减小控制柜体积。此外，由于使用连接器连接控制单元，也可选择简单构建、简单施工安全电路的方法。

可选择的安全电路

安全继电器推荐商品指南

●安全继电器
Panasonic(株)生产在新窗口中打开

关于推荐品的详细情况，敬请联系我们。

INFORMATION

种类

商品构成

商品构成

【1】光幕传感器

光幕传感器本体不附带安装支架和底帽电缆，请另行订购。

光幕传感器
(注1)：检测距离是在投光器和受光器之间可设定的范围。
光幕传感器
(注2)：SF2B-H8-□和SF2B-A4-□未配备串联连接用连接器，因此无法串联连接。详情请参阅“使用指南”。
(注3)：SF2B-H8-□及SF2B-A4-□为22mm。

【2】安装支架

光幕传感器本体不附带安装支架。请务必购买。

安装支架
(注1)：SF1-N用互换安装支架也可用于停产产品SF1-S/SF1-A系列。
此外，NA40用互换安装支架也可用于停产产品NA40-S/NA40-B系列。

标准安装支架

MS-SF2B-1

支架4个1套
[附带M3(长5mm)内六角
螺栓(8个光幕传感器安
装用、8个光轴调整用)]

无死角安装支架

MS-SF2B-3

支架4个1套
[附带中间支撑支架用垫片6块
M5(长8mm)内六角螺栓12个]

互换安装支架

MS-SF2B-5

支架4个1套
[附带M3(长5mm)内六角
螺栓(8个光幕传感器安
装用、8个光轴调整用)]

MS-SF2B-4

金具4個1セット
[M3(長さ5mm)六角穴付
ボルト8本付属]

MS-SF2B-6

支架4个1套
[附带M3(长5mm)内六角
螺栓8个]

MS-SF2B-7

支架4个1套
[附带M3(长5mm)内六角
螺栓8个]

【3】【4】【5】连接电缆/延长电缆/串联连接用电缆

光幕传感器本体不附带连接电缆。请务必购买。

连接电缆/延长电缆/串联连接用电缆

关于互换功能

将其它光幕传感器或区域传感器调换为SF2B系列的功能。调换对象机型不同，所使用的底帽电缆和安装支架也不同。实际的接线和安装等，请参阅使用说明书。

关于互换功能
(注1)：由于是单纯调换SF1-N系列(未使用防干扰电线)，因此为了避免与其它线接触请进行绝缘处理。
(注2)：由于是单纯调换SF1-N系列(非安全用途)，因此为了避免与其它线接触请进行绝缘处理。
(注3)：用于安全用途时，需同时使用OSSD1及OSSD2。

【6】串联连接专用辅助传感器

串联连接专用辅助传感器为NPN/PNP型通用。此外，不能在单体上使用。请务必和光幕传感器配套使用。

串联连接专用辅助传感器
(注1)：检测距离是在投光器和受光器之间可设定的范围。
(注2)：SF2B-H8SL和SF2B-A4SL未配备串联连接用连接器，3套串联连接时，只能用于第3套。详情请参阅“使用指南”。
(注3)：SF2B-H8SL和SF2B-A4SL为22mm。
(注4)：串联连接专用辅助传感器的规格，消耗电流除外，与光幕传感器相同。但未配备输出。

维护部件(光幕传感器中附带)

维护部件(光幕传感器中附带)
(注1)：如下所述，所需套数因产品而异。详细情况请参阅「外型尺寸图」

中间支撑支架

MS-SF2B-2
<背面安装时>

背面安装时

<背面安装时>

侧面安装时

规格

个别规格 [SF2B-H□ Hand型]

种类 最小检测物体φ27mm(20mm间距)
型
号 		NPN输出 SF2B
-H8
-N 		SF2B
-H12
-N 		SF2B
-H16
-N 		SF2B
-H20
-N 		SF2B
-H24
-N 		SF2B
-H28
-N
PNP输出 SF2B
-H8
-P 		SF2B
-H12
-P 		SF2B
-H16
-P 		SF2B
-H20
-P 		SF2B
-H24
-P 		SF2B
-H28
-P
光轴数 8 12 16 20 24 28
光轴间距 20mm
检测高度
(防护高度) 		168
mm 		232
mm 		312
mm 		392
mm 		472
mm 		552
mm
消耗电流 投光器：40mA以下
受光器：50mA以下 		投光器：40mA以下
受光器：60mA以下 		投光器：50mA以下
受光器：70mA以下
重量
(投・受光器合计) 		本体重量：约170g 本体重量：约280g 本体重量：约400g 本体重量：约510g 本体重量：约610g 本体重量：约720g
种类 最小检测物体φ27mm(20mm间距)
型
号 		NPN输出 SF2B
-H32
-N 		SF2B
-H36
-N 		SF2B
-H40
-N 		SF2B
-H48
-N 		SF2B
-H56
-N 		SF2B
-H64
-N
PNP输出 SF2B
-H32
-P 		SF2B
-H36
-P 		SF2B
-H40
-P 		SF2B
-H48
-P 		SF2B
-H56
-P 		SF2B
-H64
-P
光轴数 32 36 40 48 56 64
光轴间距 20mm
检测高度
(防护高度) 		632
mm 		712
mm 		792
mm 		952
mm 		1,112
mm 		1,272
mm
消耗电流 投光器：50mA以下
受光器：80mA以下 		投光器：60mA以下
受光器：90mA以下 		投光器：65mA以下
受光器：110mA以下
重量
(投・受光器合计) 		本体重量：
约830g 		本体重量：
约930g 		本体重量：
约1,000g 		本体重量：
约1,300g 		本体重量：
约1,500g 		本体重量：
约1,700g
种类 最小检测物体φ27mm(20mm间距)
型
号 		NPN输出 SF2B
-H72
-N 		SF2B
-H80
-N 		SF2B
-H88
-N 		SF2B
-H96
-N
PNP输出 SF2B
-H72
-P 		SF2B
-H80
-P 		SF2B
-H88
-P 		SF2B
-H96
-P
光轴数 72 80 88 96
光轴间距 20mm
检测高度
(防护高度) 		1,432
mm 		1,592
mm 		1,752
mm 		1,912
mm
消耗电流 投光器：70mA以下
受光器：130mA以下 		投光器：80mA以下
受光器：150mA以下
重量
(投・受光器合计) 		本体重量：
约1,900g 		本体重量：
约2,100g 		本体重量：
约2,300g 		本体重量：
约2,500g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

个别规格 [SF2B-A□ Arm/Foot型]

种类 最小检测物体φ47mm(40mm间距)
型
号 		NPN输出 SF2B
-A4
-N 		SF2B
-A6
-N 		SF2B
-A8
-N 		SF2B
-A10
-N 		SF2B
-A12
-N 		SF2B
-A14
-N
PNP输出 SF2B
-A4
-P 		SF2B
-A6
-P 		SF2B
-A8
-P 		SF2B
-A10
-P 		SF2B
-A12
-P 		SF2B
-A14
-P
光轴数 4 6 8 10 12 14
光轴间距 40mm
检测高度
(防护高度) 		168
mm 		232
mm 		312
mm 		392
mm 		472
mm 		552
mm
消耗电流 投光器：35mA以下
受光器：45mA以下 		投光器：35mA以下
受光器：50mA以下 		投光器：40mA以下
受光器：55mA以下
重量
(投・受光器合计) 		本体重量：约170g 本体重量：约280g 本体重量：约400g 本体重量：约510g 本体重量：约610g 本体重量：约720g
种类 最小检测物体φ47mm(40mm间距)
型
号 		NPN输出 SF2B
-A16
-N 		SF2B
-A18
-N 		SF2B
-A20
-N 		SF2B
-A24
-N 		SF2B
-A28
-N 		SF2B
-A32
-N
PNP输出 SF2B
-A16
-P 		SF2B
-A18
-P 		SF2B
-A20
-P 		SF2B
-A24
-P 		SF2B
-A28
-P 		SF2B
-A32
-P
光轴数 16 18 20 24 28 32
光轴间距 40mm
检测高度
(防护高度) 		632
mm 		712
mm 		792
mm 		952
mm 		1,112
mm 		1,272
mm
消耗电流 投光器：40mA以下
受光器：60mA以下 		投光器：45mA以下
受光器：65mA以下 		投光器：50mA以下
受光器：75mA以下
重量
(投・受光器合计) 		本体重量：约830g 本体重量：约930g 本体重量：约1,000g 本体重量：约1,300g 本体重量：约1,500g 本体重量：约1,700g
种类 最小检测物体φ47mm(40mm间距)
型
号 		NPN输出 SF2B
-A36
-N 		SF2B
-A40
-N 		SF2B
-A44
-N 		SF2B
-A48
-N
PNP输出 SF2B
-A36
-P 		SF2B
-A40
-P 		SF2B
-A44
-P 		SF2B
-A48
-P
光轴数 36 40 44 48
光轴间距 40mm
检测高度
(防护高度) 		1,432
mm 		1,592
mm 		1,752
mm 		1,912
mm
消耗电流 投光器：55mA以下
受光器：85mA以下 		投光器：60mA以下
受光器：95mA以下
重量
(投・受光器合计) 		本体重量：
约1,900g 		本体重量：
约2,100g 		本体重量：
约2,300g 		本体重量：
约2,500g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

通用规格

种类 最小检测物体φ27mm
(20mm间距) 		最小检测物体φ47mm
(40mm间距)
NPN输出 PNP输出 NPN输出 PNP输出
型号 SF2B
-H□-N 		SF2B
-H□-P 		SF2B
-A□-N 		SF2B
-A□-P
适用标准 JIS B 9704-1/2(类型2)、JIS B 9705-1/ISO 13849-1(类别2)、
EN 954-1(类别2)、EN 61496-1(类型2)、IEC 61496-1/2(类型2)、UL 61496-1/2(类型2)、UL 1998
检测距离
(有效距离) 		0.2〜13m(使用互换电缆SF2B-CB05-B时0.2～5m)
最小检测物体 φ27mm的不透明体 φ47mm的不透明体
有效开口角 检测距离超过3m时，为±5°以下
(基于IEC 61496-2/UL 61496-2)
电源电压 24V DC±15%　脉冲P-P10%以下
控制输出
(OSSD1、
OSSD 2) 		＜NPN输出型＞
NPN开路集电极晶体管
・最大流入电流：200mA
・外加电压：与电源电压相同 [控制输出(OSSD1、OSSD2)和0V之间]
・剩余电压：2.0V以下(流入电流为200mA时)(电缆长30.5m时)
＜PNP输出型＞
PNP开路集电极晶体管
・最大流出电流：200mA
・外加电压：与电源电压相同 [控制输出(OSSD1、OSSD2)和+V之间]
・剩余电压：2.5V以下(源电流为200mA时)(电缆长30.5m时)
工作模式
(输出动作) 		所有光轴入光时ON，1个以上光轴遮光时OFF
(光幕传感器内部异常及同步信号异常时OFF。)
保护电路
(短路保护) 		配备
反应时间 OFF反应时间：15ms以下、ON反应时间：40〜60ms
辅助输出
(AUX)(注2) 		＜NPN输出型＞
NPN开路集电极晶体管
・最大流入电流：60mA
・外加电压：与电源电压相同 [控制输出(OSSD1、OSSD2)和0V之间]
・剩余电压：2.0V以下(流入电流为60mA时)(电缆长30.5m时)
＜PNP输出型＞
PNP开路集电极晶体管
・最大流出电流：60mA
・外加电压：与电源电压相同 [控制输出(OSSD1、OSSD2)和+V之间]
・剩余电压：2.5V以下(源电流为60mA时)(电缆长30.5m时)
工作模式
(输出动作) 		SF2B-CCB□、SF2B-CB□使用时：OSSD ON时OFF、OSSD OFF时ON
使用SF2B-CB05-A时：正常动作时ON、投光器异常动作时或投光停止时OFF
保护电路
（短路保护） 		配备
同步方式 线同步(使用SF2B-CB05-B时光同步)
防干扰功能 配备
・串联连接：最多3套(合计光轴数最多为128根)(但SF2B-A□连接2套时最多为96根光轴，连接3套时最多为64根光轴)(注5)(注3)
SF2B-H□和SF2B-A□可以混用(注4)
[SF2B-CB05-B使用时(光同步)
・串联连接：最多3套(合计光轴数最多为128根)(但SF2B-A□连接2套时最多为96根光轴，连接3套时最多为64根光轴)
(注3)
・并联连接：最多2套
・串联、并联混合连接：可同时串联3套和并联2套
SF2B-H□和SF2B-A□可以混用(注4)]
投光停止功能 配备
外部设备
监控功能 		配备
环
境
适
应
性 		保护构造 IP67/65(IEC、JIS) ※Ver.2以上
使用环境温度 -10〜+55℃(注意不可结露、结冰)、保存时：-25〜+70℃
使用环境湿度 30〜85%RH、保存时：30〜95%RH
使用环境照明度 白炽灯：受光面照明度3,500lx
耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 20MΩ以上，基于DC500V的高阻表　所有电源连接端子与外壳之间
耐振动 频率10〜55Hz　双振幅0.75mm　XYZ各方向2小时
耐冲击 频率300m/s2(约30G)　XYZ各方向3次
投光元件 红外LED(发光波峰波长：870nm)
电缆延长 用另售的连接电缆可将投光器和受光器分别最大延长至30.5m
连接方式 连接器连接
材质 本体外壳：铝，上下端部：锌压铸件，
内套：聚碳酸酯、聚酯树脂，盖：PBT
附件 MS-SF2B-2(中间支撑支架)：
(注5)
SF2B-TR27(测试杆)：1根 		MS-SF2B-2(中间支撑支架)：
(注5)

(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：使用辅助输出(AUX)时，不能使用互换电缆SF2B-CB05-B(另售)。
(注3)：SF2B-H8-□及SF2B-A4-□无法串联连接。详情请参阅“使用指南”。
(注4)：SF2B-H□和SF2B-A□一起串联连接的情况下，请把SF2B-A□的光轴数乘以2计算，合计光轴数应在128根以下。
例）SF2B-H36和SF2B-A44串联连接时，合计光轴数为124根。
SF2B-H36的光轴数+(SF2B-A44的光轴数×2)＝合计光轴数
36根光轴+(44根光轴×2)＝124根光轴
(注5)：下列传感器附带中间支撑支架MS-SF2B-2。如下所述，附带的个数因产品而异。
1套：SF2B-H□…40～56光轴的光幕传感器、SF2B-A□…20～28光轴的光幕传感器
2套：SF2B-H□…64～80光轴的光幕传感器、SF2B-A□…32～40光轴的光幕传感器
3套：SF2B-H□…88～96光轴的光幕传感器、SF2B-A□…44～48光轴的光幕传感器

隅角镜

种类 隅角镜
型号 RF-SFBH-□
检测距离 隅角镜1面：衰减至90％，隅角镜2面：衰减至80％
(与SF2B系列组合)
环
境
适
应
性 		使用环境温度 -10〜+55℃(注意不可结露、结冰)、保存时：-25〜+70℃
使用环境湿度 30〜85%RH、保存时：30〜95%RH
耐振动 频率10〜55Hz　双振幅0.75mm　XYZ各方向2小时
耐冲击 频率300m/s2(约30G)　XYZ各方向3次
材质 本体外壳：铝，安装支架：不锈钢，隅角镜(背面镜)：玻璃，侧盖：EPDM
附件 中间支撑支架(RF-SFBH-40/48/56/64：1套、RF-SFBH-72/80/88/96：2套)

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

光轴调整器

型号 SF-LAT-2B
电源电压 3V(5号碱性干电池：2节)
电池 1.5V(5号碱性干电池)×2节(可更换)
电池寿命 持续约30小时(碱性干电池，使用环境温度=+25℃)
光源 红色半导体激光 2级(IEC/JIS/FDA)
(最大输出:1mW、投光波峰波长:650nm)(注2)
光点直径 约10mm(距离为5m时)
使用环境温度 0〜+40℃(注意不可结露、结冰)、保存时:0〜+55℃
使用环境湿度 35〜85%RH、保存时:35〜85%RH
材质 本体外壳:ABS、安装部:铝
重量 本体重量:约200g(包括干电池)
附件 5号碱性干电池:2节

(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：依据第50号激光通告(2001.7.26)，以FDA标准(21 CFR 1040.10)为准。

尺寸图

  • 单位mm

SF2B-□　SF2B-□SL

光幕传感器
安装支架安装图
下图所示为安装了标准安装支架MS-SF2B-1(另售)与中间支撑支架MS-SF2B-2后的状态。

背面安装
侧面安装
(注1)：传感器附带中间支撑支架MS-SF2B-2。附带的个数因产品而异。
(注2)：SF2B-H8(SL)(-□)和SF2B-A4(SL)(-□)上没有配备端帽(串联连接用连接器)。

SF2B-□　SF2B-□SL

光幕传感器
安装支架安装图
下图所示为安装了无死角安装支架MS-SF2B-3(另售)与中间支撑支架MS-SF2B-2后的状态。

背面安装
侧面安装
(注1)：传感器附带中间支撑支架MS-SF2B-2。附带的个数因产品而异。
(注2)：SF2B-H8(SL)(-□)和SF2B-A4(SL)(-□)上没有配备端帽(串联连接用连接器)。

MS-SF2B-1

标准安装支架(另售)

＜MS-SF2B-1(R)＞
■背面安装时

背面安装时

■侧面安装时

侧面安装时

＜MS-SF2B-1(L)＞
■背面安装时

背面安装时

■侧面安装时

侧面安装时
材质：SUS304
支架4个(R型·L型各2个) 1套
附带M3(长5mm)内六角螺栓
(8个光幕传感器安装用、8个光轴调整用)]

MS-SF2B-2

中间支撑支架(光幕传感器中附带)

＜背面安装用＞

背面安装用

＜侧面安装用＞

侧面安装用

＜本体安装用＞

本体安装用
材质：SUS304
背面安装用、侧面安装用、本体安装用各2个1套(注1)

(注1)：下列传感器附带中间支撑支架MS-SF2B-2。如下所述，附带的个数因产品而异。
1套：SF2B-H□…40〜56光轴的光幕传感器、SF2B-A□…20〜28光轴的光幕传感器
2套：SF2B-H□…64〜80光轴的光幕传感器、SF2B-A□…32〜40光轴的光幕传感器
3套：SF2B-H□…88〜96光轴的光幕传感器、SF2B-A□…44〜48光轴的光幕传感器

MS-SF2B-3

无死角安装支架(另售)

＜本体＞

本体
材质：SUS304・锌压铸件
支架4个1套

＜中间支撑支架用垫片(附件)＞
使用无死角安装支架，侧面安装光幕传感器时，将其作为中间支撑支架MS-SF2B-2的垫片使用。

中间支撑支架用垫片(附件)
材质：SUS304
支架6个1套[附带M5(长8mm)内六角螺栓12个]

＜L字形安装＞

L字形安装

＜安装调整范围＞
光幕传感器的角度调整范围在±10°以内。

安装调整范围

MS-SF2B-4

SF1-N/NA40用互换安装支架(另售)

SF1-N/NA40用互換取付金具(別売)
材质：SUS304
支架4个1套
[附带Ｍ3(长5mm)内六角螺栓8个]

MS-SF2B-5

SF2-A/SF2-N用互换安装支架(另售)

＜MS-SF2B-5(R)＞

■背面安装时

背面安装时

■侧面安装时

侧面安装时

＜MS-SF2B-5(L)＞

■背面安装时

背面安装时

■侧面安装时

侧面安装时
材质：SUS304
支架4个(R型·L型各2个)1套
附带M3(长5mm)内六角螺栓
(8个光幕传感器安装用、8个光轴调整用)

MS-SF2B-6

NA40用互换安装支架(另售)

＜MS-SF2B-6(R)＞

MS-SF2B-6(R)

＜MS-SF2B-6(L)＞

MS-SF2B-6(L)
材质：SUS304
支架4个(R型·L型各2个)1套
[附带8个M3(长5mm)内六角螺栓]

MS-SF2B-7

SF1-N用互换安装支架(另售)

＜右侧面上部安装用＞

右侧面上部安装用

＜左侧面上部安装用＞

左侧面上部安装用

＜右侧面下部安装用＞

右侧面下部安装用

＜左侧面下部安装用＞

左侧面下部安装用
材质：SUS304
支架4种各1个1套
[附带8个M3(长5mm)内六角螺栓]

SF2B-CCB3
SF2B-CCB7

底帽电缆(另售)

SF2B-CCB3 SF2B-CCB7

SF2B-CB□

底帽电缆(另售)

SF2B-CB□

SFB-CC3
SFB-CC10

延长用电缆(另售)

SF2B-CC3 SF2B-CC10

SFB-CCJ10E
SFB-CCJ10D

延长用电缆(另售)

SFB-CCJ10E SFB-CCJ10D

SF2B-CSL01
SF2B-CSL05

串联连接用电缆(另售)

SF2B-CSL01 SF2B-CSL05

RF-SFBH-□

隅角镜(另售)

RF-SFBH-□

SF-LAT-2B

光轴调整器

SF-LAT-2B

SF-IND-2

光幕传感器大型指示灯(另售)

SF-IND-2
材质：
支架部…SPCC(黑色铬酸盐)
外壳…POM
外壳…聚碳酸酯
售前客服 点击这里给我发消息 点击这里给我发消息 售后客服 点击这里给我发消息
