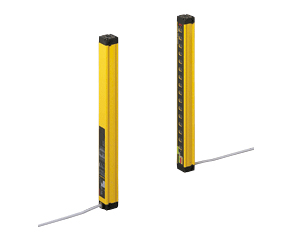

坚固型光幕 [Type4 PLe SIL3] SF4B-□G Ver.2

价格：0
耐冲击”的坚固型光幕。为冲压机械、剪切机(切纸机)的安全性提供全球性支持的SF4B-H□G-01型新上市! NEW
产品型号：SF4B系列
产品品牌：panasonic（日本松下）
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

产品特点

详细规格

产品尺寸

“耐冲击”的坚固型光幕上市！
为冲压机械、剪切机(切纸机)的安全性提供全球性支持的SF4B-H□G-01型新上市！

※1

※2

※3

※4

※5

※1	机械·EMC指定适用
※2	Listing认证
※3	认证获得
※4	4584适合
※5	仅SF4B-H□G-01<V2> 对应冲压机械：No.TA524 对应剪切机(切纸机)：No.TA522

特点

坚固

坚固金属外壳可靠地保护内部元件，检测面的外露部分更窄、更深，可有效保护检测面，防止与工件接触。

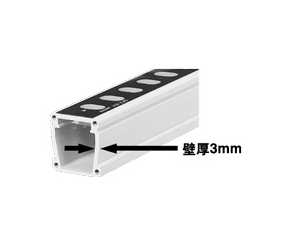

■耐冲击、厚壁、坚固的外壳

将SF4B系列产品装在平均厚5mm的坚固金属外壳中，可靠地保护其不受工件碰撞、踩踏等的各种冲击。

■无需防护罩

坚固型光幕使用时无需L型、C型防护罩。可节省安装成本以及保养维修工时。

■有效保护检测面

检测面的外露部分更窄、更深，可有效保护检测面，防止与工件接触。

■正面保护罩

保护检测面免受焊渣等的污染，减少因冲击等导致的损坏。可在安装完正面保护罩的状态下安装光轴调整器。

■防护结构IP67

采用无缝结构，使传感器部分具有防水功能。

光滑

卸力的圆型设计。减少被冲撞的工作面损伤，同时，光轴损伤的几率下降。无论是对工件还是对作业者来说都是很光滑的构造。

■圆弧形设计，可减轻对工件的损伤

外壳设计可以减轻与工件碰撞时的冲击力，保护工件不受损伤。

■避免涂装污染工件

本体外壳采用铝阳极氧化处理。与工件碰撞后工件上不会着色。

■安装支架简单、固定更牢靠

光幕与安装支架只需2个螺栓即可牢靠固定。还采用“凹坑机构”，使光幕与安装支架通过中心轴互相嵌合，光轴不易偏移，又能轻松对位。

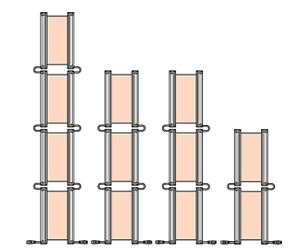

■可与标准型直列连接

坚固型与标准型的连接电缆可通用，因此两种类型可混装使用。此外，安装支架在固定状态时，连接电缆也可插拔，便于维修保养。

■采用提醒注意的黑、黄相间虎皮纹胶带

贴在光幕侧面的黑、黄相间条纹带，提醒作业人员注意，危险的开口部一目了然。

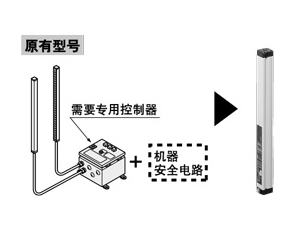

■SF4B系列 Ver.2介绍

SF4B-□G系列其他的主要特点与SF4B Ver.2系列一样。

种类

SF4B-H□G-01<V2>用作日本冲压设备、切断机(切纸机)的安全装置时(若不是则参阅上述内容)

SF4B-□-01〈V2〉用作日本冲压设备、切断机(切纸机)的安全装置时(若不是则参阅上述内容)

【1】光幕传感器

安装支架以及端盖电缆未随光幕本体附带，请务必购买另售的专用安装支架和端盖电缆。

Finger型最小检测物体ø14mm(10mm间距)

形状	检测距离(注1) (有效距离)	型号(注2)	光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	型号(注2)	光轴数		用作日本冲压设备、切断机以及中国冲压设备时
	0.3～7m	SF4B-F23G<V2>	23	244mm	220mm
		SF4B-F31G<V2>	31	324mm	300mm
		SF4B-F39G<V2>	39	404mm	380mm
		SF4B-F47G<V2>	47	484mm	460mm
		SF4B-F55G<V2>	55	564mm	540mm
		SF4B-F63G<V2>	63	644mm	620mm
		SF4B-F71G<V2>	71	724mm	700mm
		SF4B-F79G<V2>	79	804mm	780mm
		SF4B-F95G<V2>	95	964mm	940mm
		SF4B-F111G<V2>	111	1,124mm	1,100mm
		SF4B-F127G<V2>	127	1,284mm	1,260mm

hand型最小检测物体ø25mm(20mm间距)

形状	检测距离(注1) (有效距离)	型号(注2)	光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	型号(注2)	光轴数		用作日本冲压设备、切断机以及中国冲压设备时
	0.3～9m	SF4B-H12G<V2>	12	244mm	220mm
		SF4B-H16G<V2>	16	324mm	300mm
		SF4B-H20G<V2>	20	404mm	380mm
		SF4B-H24G<V2>	24	484mm	460mm
		SF4B-H28G<V2>	28	564mm	540mm
		SF4B-H32G<V2>	32	644mm	620mm
		SF4B-H36G<V2>	36	724mm	700mm
		SF4B-H40G<V2>	40	804mm	780mm
		SF4B-H48G<V2>	48	964mm	940mm
		SF4B-H56G<V2>	56	1,124mm	1,100mm
		SF4B-H64G<V2>	64	1,284mm	1,260mm
	0.3～7m	SF4B-H72G<V2>	72	1,444mm	1,420mm
		SF4B-H80G<V2>	80	1,604mm	1,580mm
		SF4B-H88G<V2>	88	1,764mm	1,740mm
		SF4B-H96G<V2>	96	1,924mm	1,900mm

hand型最小检测物体ø25mm(20mm间距) 国内冲压机械、剪切机(切纸机)SFB-HC无效

形状	检测距离(注1) (有效距离)	型号(注2)	光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	型号(注2)	光轴数		用作日本冲压设备、切断机以及中国冲压设备时
	0.3～9m	SF4B-H12G-01<V2>	12	244mm	220mm
		SF4B-H16G-01<V2>	16	324mm	300mm
		SF4B-H20G-01<V2>	20	404mm	380mm
		SF4B-H24G-01<V2>	24	484mm	460mm
		SF4B-H28G-01<V2>	28	564mm	540mm
		SF4B-H32G-01<V2>	32	644mm	620mm
		SF4B-H36G-01<V2>	36	724mm	700mm
		SF4B-H40G-01<V2>	40	804mm	780mm
		SF4B-H48G-01<V2>	48	964mm	940mm
		SF4B-H56G-01<V2>	56	1,124mm	1,100mm
		SF4B-H64G-01<V2>	64	1,284mm	1,260mm
	0.3～7m	SF4B-H72G-01<V2>	72	1,444mm	1,420mm
		SF4B-H80G-01<V2>	80	1,604mm	1,580mm
		SF4B-H88G-01<V2>	88	1,764mm	1,740mm
		SF4B-H96G-01<V2>	96	1,924mm	1,900mm

Arm/Foot型最小检测物体ø45mm(40mm间距)

形状	检测距离 (有效距离)	型号	光轴数	检测高度 (防护高度)
形状	检测距离 (有效距离)	型号	光轴数		用作日本冲压设备、切断机以及中国冲压设备时
	0.3～9m	SF4B-A6G<V2>	6	244mm	200mm
		SF4B-A8G<V2>	8	324mm	280mm
		SF4B-A10G<V2>	10	404mm	360mm
		SF4B-A12G<V2>	12	484mm	440mm
		SF4B-A14G<V2>	14	564mm	520mm
		SF4B-A16G<V2>	16	644mm	600mm
		SF4B-A18G<V2>	18	724mm	680mm
		SF4B-A20G<V2>	20	804mm	760mm
		SF4B-A24G<V2>	24	964mm	920mm
		SF4B-A28G<V2>	28	1,124mm	1,080mm
		SF4B-A32G<V2>	32	1,284mm	1,240mm
	0.3～7m	SF4B-A36G<V2>	36	1,444mm	1,400mm
		SF4B-A40G<V2>	40	1,604mm	1,560mm
		SF4B-A44G<V2>	44	1,764mm	1,720mm
		SF4B-A48G<V2>	48	1,924mm	1,880mm

(注1):	检测距离是投光器和受光器之间的可设定范围。
(注2):	产品的铭牌上所标记的型号带“E”符号的机型为投光器，带“D”符号的机型为受光器。
(注3):	仅当SF4B-□-01〈V2〉用作日本国内冲压设备、切断机(切纸机)的安全装置时，检测高度为本装置的第1光轴的中心到最后一个光轴的中心的距离

■与基本型的区别

・检测高度(防护高度)^※1 ・外形　・本体重量　・标准价格　・安装支架　・正面保护罩　・光轴调整器
・不符合日本和韩国的冲压标准^※2 ・不符合韩国规定

其他规格、输入输出电路、选配件等，与基本型通用

※1	在日本国内的冲压机械、裁切机械的安全装置或者中国国内的冲压机械的安全装置使用的时候，检测宽度(防护高度)没有变更。
※2	SF4B-H□G-01<V2>不对应韩国的冲压规格。

【2】安装支架(另售)

光幕传感器本体不附带安装支架。请务必购买。

品名	型号	内容
标准L安装支架 (SF4B-□G□专用)	MS-SF4BG-1	可将光幕安装在背面以及侧面。使用2个M5螺栓或1个M8螺栓固定。(投·受光器用，4个1套)
无死角安装支架 (SF4B-□G□专用)	MS-SF4BG-3	对光幕之间的紧贴安装或设备的支柱及设备夹具等安装场有制约时，可进行安装。 (投·受光器用，4个1套)

标准L型安装支架 (SF4B-□G□用)

MS-SF4BG-1

金属配件4个1套[附带M5(长10mm)内六角螺栓8个] 材质：SPCC

无死角安装支架(SF4B-□G□专用)

MS-SF4BG-3

与光幕传感器精密安装、需要安装拆卸设备的支架和夹具等情况下使用。

使用内六角螺栓(M5)安装时 <背面安装时>

使用六角螺栓(M8)安装时 <背面安装时>

支架4个1组
[附带内六角螺栓M5(长8mm) 12个、螺母孔槽4个]
材质 : 安装工具・・・SPCC、保持夹具・・・PPS

【3】【4】【5】【6】【7】连接电缆/延长电缆/串联连接用电缆

光幕传感器本体不附带连接电缆。请务必购买。

基本构成(8芯电缆)
【3】底帽电缆

品种	型号	内容
散装线	SFB-CCB3	电缆长3m 本体重量约370g(2根)	连接在光幕传感器本体上、用于配线或连接控制器单元SF-C13。投・受光器用2根1套
	SFB-CCB7	电缆长7m 本体重量约820g(2根)
	SFB-CCB10	电缆长10m 本体重量约1,160g(2根)
	SFB-CCB15	电缆长15m 本体重量约1,710g(2根)
连接器	SFB-CB05	电缆长0.5m 本体重量约95g(2根)	连接在光幕传感器本体上、用于连接延长用电缆或控制器单元SF-C11。投・受光器用2根1套连接器最大外径：ø14mm
	SFB-CB5	电缆长5m 本体重量约620g(2根)
	SFB-CB10	电缆长10m 本体重量约1,200g(2根)

基本构成(8芯电缆)
【4】延长用电缆

品种		型号	内容
单侧带连接器		SFB-CC3	电缆长3m 本体重量约380g(2根)	用于延长电缆或控制器单元SF-C13连接使用。投・受光器用2根1套连接器最大外径：ø14mm
单侧带连接器		SFB-CC10	电缆长10m 本体重量约1,200g(2根)	用于延长电缆或控制器单元SF-C13连接使用。投・受光器用2根1套连接器最大外径：ø14mm
两侧带连接器	投光器用	SFB-CCJ3E	电缆长3m 本体重量约190g(1根)	用于延长电缆或控制器单元SF-C11、SF-C14EX。投・受光器用各1根连接器颜色：投光器用灰色、受光器用黑色连接器最大外径：ø14mm
	投光器用	SFB-CCJ10E	电缆长10m 本体重量约580g(1根)
	受光器用	SFB-CCJ3D	电缆长3m 本体重量约210g(1根)
	受光器用	SFB-CCJ10D	电缆长10m 本体重量约600g(1根)

屏蔽控制构成(附带12芯电缆・防干扰电缆)
【5】底帽电缆

品种	型号	内容
散装线	SFB-CCB3-MU	电缆长3m 本体重量约420g（2根）	连接在光幕传感器本体上、用于配线或连接控制器单元SF-C13。投・受光器用2根1套
散装线	SFB-CCB7-MU	电缆长7m 本体重量约930g（2根）	连接在光幕传感器本体上、用于配线或连接控制器单元SF-C13。投・受光器用2根1套
连接器	SFB-CB05-MU	电缆长0.5m 本体重量约110g（2根）	连接在光幕传感器本体上、用于连接延长用电缆或控制器单元SF-C12。投・受光器用2根1套连接器最大外径：ø16mm

屏蔽控制构成(附带12芯电缆・防干扰电缆)
【6】延长用电缆

品种		型号	内容
单测带连接器		SFB-CC3-MU	电缆长3m 本体重量约430g(2根)	用于延长电缆或控制器单元SF-C13。投・受光器用2根1套连接器最大外径：ø16mm
		SFB-CC7-MU	电缆长7m 本体重量约1,000g(2根)
		SFB-CC10-MU	电缆长10m 本体重量约1,300g(2根)
两侧带连接器	投光器用	SFB-CCJ3E-MU	电缆长3m 本体重量约190g(1根)	用于延长电缆或控制器单元SF-C12。投・受光器用各1根连接器颜色：投光器用灰色、受光器用黑色连接器最大外径：ø16mm
	投光器用	SFB-CCJ10E-MU	电缆长10m 本体重量约660g(1根)
	受光器用	SFB-CCJ3D-MU	电缆长3m 本体重量约210g(1根)
	受光器用	SFB-CCJ10D-MU	电缆长10m 本体重量约680g(1根)

【7】串联连接用电缆

型号	内容
SFB-CSL01	电缆长0.1m 本体重量约45g(2根)	串联连接光幕传感器时使用。投・受光器用2根1套(投・受光器用共通) 电缆颜色：灰色(投・受光器用共通)
SFB-CSL05	电缆长0.5m 本体重量约95g(2根)
SFB-CSL1	电缆长1m 本体重量约150g(2根)
SFB-CSL5	电缆长5m 本体重量约630g(2根)

【3】SF-C14EX专用连接电缆

型号	内容
SFB-CB05-EX	电缆长0.5m 本体重量约95g(2根)	连接在光幕传感器本体上、用于连接控制器单元SF-C14EX或8芯延长用两侧带连接器电缆。投・受光器用2根1套连接器最大外径：ø14mm
SFB-CB5-EX	电缆长5m 本体重量约620g(2根)
SFB-CB10-EX	电缆长10m 本体重量约1,200g(2根)

【3】互换电缆

品种	型号	内容
SF4-AH□用 (PNP型)	SFB-CB05-A-P	电缆长0.5m 本体重量约110g(2根)	8芯底帽电缆规格。由于可直接与旧型光幕传感器上使用的连接器电缆(控制电路侧)连接，因此能顺利替换为SF4B系列。并且，SFB-CB05-A-P及SFB-CB05-A-N在PNP输出或NPN输出的极性固定且不使用外部设备监控输入时也能使用。投光器和受光器用2根1套连接器最大外径：ø14mm
SF4-AH□-N用 (NPN型)	SFB-CB05-A-N
SF2-EH□用 (PNP型)	SFB-CB05-B-P
SF2-EH□-N用 (NPN型)	SFB-CB05-B-N

(注1)：	无明确指定时，投光器用灰色电缆、受光器用灰色电缆(带黑线)，外径为φ6mm、最小弯曲半径为R6mm。

CC-Link Safety系统、光幕传感器连接用远程I/O单元SF-CL1T264T的连接电缆的详情请参阅SF-CL1T264T。

【8】【9】【10】【11】【12】连接电缆/延长电缆/串联连接用电缆

光幕传感器本体不附带连接电缆。请务必购买。此外，未用作日本国内冲压设备、切断机(切纸机)的安全装置时，可使用【3】【4】【5】【6】【7】的电缆。

仅当SF4B-H□G-01<V2>用作日本国内冲压设备、切断机(切纸机)的安全装置时，使用下述电缆。

基本构成(8芯电缆)
【8】底帽电缆

品种	形状	型号	内容
散装线	附带防护管(ø14mm)	SFPB-CCB3	电缆长3m 本体重量约670g(2根)	连接在光幕传感器本体上、用于配线或连接控制器单元SF-C13。投・受光器用2根1套
散装线	附带防护管(ø14mm)	SFPB-CCB7	电缆长7m 本体重量约1,420g(2根)	连接在光幕传感器本体上、用于配线或连接控制器单元SF-C13。投・受光器用2根1套
连接器	附带防护管(ø14mm)	SFPB-CB05	电缆长0.5m 本体重量约170g(2根)	连接在光幕传感器本体上、用于连接延长用电缆或控制器单元SF-C11。投・受光器用2根1套连接器最大外径：ø14mm
		SFPB-CB5	电缆长5m 本体重量约1,070g(2根)
		SFPB-CB10	电缆长10m 本体重量约2,030g(2根)

基本构成(8芯电缆)
【9】延长用电缆

品种		形状	型号	内容
单侧带连接器		附带防护管(ø14mm)	SFPB-CC3	电缆长3m 本体重量约680g(2根)	用于延长电缆或控制器单元SF-C13。投・受光器用2根1套连接器最大外径：ø14mm
单侧带连接器		附带防护管(ø14mm)	SFPB-CC10	电缆长10m 本体重量约2,030g(2根)	用于延长电缆或控制器单元SF-C13。投・受光器用2根1套连接器最大外径：ø14mm
两侧带连接器	投光器用	附带防护管(ø14mm)	SFPB-CCJ10E	电缆长10m 本体重量约1,000g(1根)	用于延长电缆或控制器单元SF-C11、SF-C14EX-01。投・受光器用各1根连接器颜色：投光器用灰色、受光器用黑色连接器最大外径：ø14mm
两侧带连接器	受光器用	附带防护管(ø14mm)	SFPB-CCJ10D	电缆长10m 本体重量约1,020g(1根)

屏蔽控制构成(附带12芯电缆・防干扰电缆)
【10】底帽电缆

品种	形状	型号	内容
散装线	附带防护管(ø14mm)	SFPB-CCB3-MU	电缆长3m 本体重量约720g(2根)	连接在光幕传感器本体上、用于配线或连接控制器单元SF-C13。投・受光器用2根1套
散装线	附带防护管(ø14mm)	SFPB-CCB7-MU	电缆长7m 本体重量约1,530g(2根)	连接在光幕传感器本体上、用于配线或连接控制器单元SF-C13。投・受光器用2根1套
连接器	附带防护管(ø14mm)	SFPB-CB05-MU	电缆长0.5m 本体重量约190g(2根)	连接在光幕传感器本体上、延长用电缆上。投・受光器用2根1套连接器最大外径：ø16mm

屏蔽控制构成(附带12芯电缆・防干扰电缆)
【11】延长用电缆

品种		形状	型号	内容
单测带连接器		附带防护管(ø14mm)	SFPB-CC3-MU	电缆长3m 本体重量约730g(2根)	用于延长电缆或控制器单元SF-C13。投・受光器用2根1套连接器最大外径：ø16mm
单测带连接器		附带防护管(ø14mm)	SFPB-CC10-MU	电缆长10m 本体重量约2,130g(2根)	用于延长电缆或控制器单元SF-C13。投・受光器用2根1套连接器最大外径：ø16mm
两侧带连接器	投光器用	附带防护管(ø14mm)	SFPB-CCJ10E-MU	电缆长10m 本体重量约1,080g(1根)	用于电缆延长。投・受光器用各1根连接器颜色：投光器用灰色、受光器用黑色连接器最大外径：ø16mm
两侧带连接器	受光器用	附带防护管(ø14mm)	SFPB-CCJ10D-MU	电缆长10m 本体重量约1,100g(1根)	用于电缆延长。投・受光器用各1根连接器颜色：投光器用灰色、受光器用黑色连接器最大外径：ø16mm

【12】串联连接用电缆

形状	型号	内容
附带防护管(ø14mm)	SFPB-CSL05	电缆长0.5m 本体重量约170g(2根)	串联连接光幕传感器时使用。投・受光器用2根1套(投・受光器用共通) 电缆颜色：灰色(投・受光器用共通)
	SFPB-CSL1	电缆长1m 本体重量约300g(2根)
	SFPB-CSL5	电缆长5m 本体重量约1,080g(2根)

【8】SF-C14EX-01专用连接电缆

形状	型号	内容
附带防护管(ø14mm)	SFPB-CB05-EX	电缆长0.5m 本体重量约170g(2根)	与光幕传感器本体连接、用于连接控制器单元SF-C14EX-01或8芯延长用两侧带连接器电缆。投・受光器用2根1套连接器最大外径：ø14mm
	SFPB-CB5-EX	电缆长5m 本体重量约1,070g(2根)
	SFPB-CB10-EX	电缆长10m 本体重量约2,030g(2根)

【8】互换电缆

品种

形状

型号

内容

SF4-AH□用
(PNP型)

附带防护管(ø14mm)

SFPB-CB05-A-P

电缆长0.5m
本体重量约190g(2根)

8芯底帽电缆规格。
由于可直接与旧型光幕

规格

光幕传感器个别规格

SF4B-F□G<V2>

种类	最小检测物体ø14mm型(10mm间距)
型号	SF4B-F23G <V2>	SF4B-F31G <V2>	SF4B-F39G <V2>	SF4B-F47G <V2>	SF4B-F55G <V2>	SF4B-F63G <V2>
光轴数	23	31	39	47	55	63
检测高度(防护高度)	244mm	324mm	404mm	484mm	564mm	644mm
消耗电流	投光器：80mA以下、受光器：120mA以下			投光器：100mA以下、受光器：160mA以下
PFHd	2.4x10^-9	2.8x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9	4.4x10^-9
MTTFd	100年以上
本体重量 (投・受光器合计)	约980g	约1,340g	约1,700g	约2,000g	约2,400g	约2,800g

种类	最小检测物体ø14mm型(10mm间距)
型号	SF4B-F71G <V2>	SF4B-F79G <V2>	SF4B-F95G <V2>	SF4B-F111G <V2>	SF4B-F127G <V2>
光轴数	71	79	95	111	127
检测高度(防护高度)	724mm	804mm	964mm	1,124mm	1,284mm
消耗电流	投光器：100mA以下、受光器：160mA以	投光器：115mA以下、受光器：190mA以下		投光器：135mA以下、受光器：230mA以下
PFHd	4.8x10^-9	5.2x10^-9	6.0x10^-9	6.8x10^-9	7.6x10^-9
MTTFd	100年以上
本体重量 (投・受光器合计)	约3,200g	约3,400g	约4,200g	约5,000g	约5,600g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

SF4B-H□G□<V2>

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H12G <V2>	SF4B-H16G <V2>	SF4B-H20G <V2>	SF4B-H24G <V2>	SF4B-H28G <V2>
型号		SF4B-H12G-01 <V2>	SF4B-H16G-01 <V2>	SF4B-H20G-01 <V2>	SF4B-H24G-01 <V2>	SF4B-H28G-01 <V2>
光轴数		12	16	20	24	28
检测高度(防护高度)(注2)		244mm	324mm	404mm	484mm	564mm
	SF4B-H□G-01<V2> 用作国内冲压设备·切断机使用时	220mm	300mm	380mm	460mm	540mm
消耗电流		投光器：70mA以下、受光器：95mA以下			投光器：80mA以下、受光器：115mA以下
PFHd		1.8x10^-9	2.0x10^-9	2.2x10^-9	2.4x10^-9	2.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约980g	约1,340g	约1,700g	约2,000g	约2,400g

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H32G <V2>	SF4B-H36G <V2>	SF4B-H40G <V2>	SF4B-H48G <V2>	SF4B-H56G <V2>
型号		SF4B-H32G-01 <V2>	SF4B-H36G-01 <V2>	SF4B-H40G-01 <V2>	SF4B-H48G-01 <V2>	SF4B-H56G-01 <V2>
光轴数		32	36	40	48	56
检测高度(防护高度)(注2)		644mm	724mm	804mm	964mm	1,124mm
	SF4B-H□G-01<V2> 用作国内冲压设备·切断机使用时	620mm	700mm	780mm	940mm	1,100mm
消耗电流		投光器：80mA以下、受光器：115mA以下		投光器：90mA以下、受光器：140mA以下		投光器：100mA以下、受光器：160mA以下
PFHd		2.8x10^-9	3.0x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约2,800g	约3,200g	约3,400g	约4,200g	约5,000g

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H64G <V2>	SF4B-H72G <V2>	SF4B-H80G <V2>	SF4B-H88G <V2>	SF4B-H96G <V2>
型号		SF4B-H64G-01 <V2>	SF4B-H72G-01 <V2>	SF4B-H80G-01 <V2>	SF4B-H88G-01 <V2>	SF4B-H96G-01 <V2>
光轴数		64	72	80	88	96
检测高度(防护高度)(注2)		1,284mm	1,444mm	1,604mm	1,764mm	1,924mm
	SF4B-H□G-01<V2> 用作国内冲压设备·切断机使用时	1,260mm	1,420mm	1,580mm	1,740mm	1,900mm
消耗电流		投光器：100mA以下、受光器：160mA以下	投光器：110mA以下、受光器：180mA以下		投光器：120mA以下、受光器：200mA以下
PFHd		4.4x10^-9	4.8x10^-9	5.2x10^-9	5.6x10^-9	6.0x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约5,600g	约6,400g	约7,000g	约7,800g	约8,400g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	SF4B-H□G-01<V2>作为日本冲压机・剪切机(切纸机)的安全设备使用时，检测高度是本装置的第1光轴的中心开始到最后光轴中心位置。

SF4B-A□G<V2>

种类	最小检测物体ø45mm型(40mm间距)
型号	SF4B-A6G <V2>	SF4B-A8G <V2>	SF4B-A10G <V2>	SF4B-A12G <V2>	SF4B-A14G <V2>
光轴数	6	8	10	12	14
检测高度(防护高度)	244mm	324mm	404mm	484mm	564mm
消耗电流	投光器：65mA以下、受光器：85mA以下			投光器：70mA以下、受光器：95mA以下
PFHd	1.5x10^-9	1.6x10^-9	1.7x10^-9	1.8x10^-9	1.9x10^-9
MTTFd	100年以上
本体重量 (投・受光器合计)	约980g	约1,340g	约1,700g	约2,000g	约2,400g

种类	最小检测物体ø45mm型(40mm间距)
型号	SF4B-A16G <V2>	SF4B-A18G <V2>	SF4B-A20G <V2>	SF4B-A24G <V2>	SF4B-A28G <V2>
光轴数	16	18	20	24	28
检测高度(防护高度)	644mm	724mm	804mm	964mm	1,124mm
消耗电流	投光器：70mA以下、受光器：95mA以下		投光器：75mA以下、受光器：105mA以下		投光器：80mA以下、受光器：120mA以下
PFHd	2.0x10^-9	2.1x10^-9	2.2x10^-9	2.4x10^-9	2.6x10^-9
MTTFd	100年以上
本体重量 (投・受光器合计)	约2,800g	约3,200g	约3,400g	约4,200g	约5,000g

种类	最小检测物体ø45mm型(40mm间距)
型号	SF4B-A32G <V2>	SF4B-A36G <V2>	SF4B-A40G <V2>	SF4B-A44G <V2>	SF4B-A48G <V2>
光轴数	32	36	40	44	48
检测高度(防护高度)	1,284mm	1,444mm	1,604mm	1,764mm	1,924mm
消耗电流	投光器：80mA以下、受光器：120mA以下	投光器：85mA以下、受光器：130mA以下		投光器：95mA以下、受光器：140mA以下
PFHd	2.8x10^-9	3.0x10^-9	3.2x10^-9	3.4x10^-9	3.6x10^-9
MTTFd	100年以上
本体重量 (投・受光器合计)	约5,600g	约6,400g	约7,000g	约7,800g	约8,400g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

光幕传感器通用规格

种类		最小检测物体φ14ｍｍ	最小检测物体φ25ｍｍ	最小检测物体φ45ｍｍ
型号		SF4B-F□G<V2>	SF4B-H□G□<V2> SF4B-H□G-01<V2>	SF4B-A□G<V2>
适用标准 (注2)	国际标准	IEC 61496 -1/2(类型4)、ISO 13849 -1(类别4、PLe)、IEC 61508 -1～7(SIL3)
	日本	JIS B 9704-1/2(类型4)、JIS B 9705 -1(类别4)、JIS C 0508-1～7(SIL3)
	欧洲(EU加盟)	EN 61496-1(类型4)、EN ISO 13849-1(类别4、PLe)、EN 61508-1～7(SIL3)、EN 55011、EN 50178、EN 61000 -6-2
	北美	ANSI/UL 61496 -1/2(类型4)、ANSI/UL 508、UL 1998(クラス2)、CAN/CSA 61496-1/2(类型4)、 CAN/CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、ANSI B11.1～B11.19、ANSI/RIA 15.06
	韓国S标志	-
	中国GB	GB 4584
检测距离(有效距离) (注3)		0.3～7m	12～64光轴类型：0.3～9m 72～96光轴类型：0.3～7m	6～32光轴类型：0.3～9m 36～48光轴类型：0.3～7m
最小检测物体(注4)		φ14mm的不透明体	φ25mm的不透明体	φ45mm的不透明体
有效开口角度		检测距离超过3m时，为±2.5°以下(基于IEC 61496-2/UL 61496-2)
电源电压		24V DC±10%　脉动P-P10%以下
控制输出 (OSSD1、OSSD2)		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) • PNP输出选择时：最大源电流200mA、NPN输出选择时：最大流入电流200mA • 外加电压：与电源电压相同(PNP输出选择时：控制输出和+V之间，NPN输出选择时：控制输出和0V之间) • 剩余电压：2.5V以下(PNP输出选择时：源电流200mA、NPN输出选择时：流入电流200mA)(电缆长20m时)
	工作模式 (输出动作)	所有光轴入光时ON，1个以上光轴遮光时OFF(光幕传感器内部异常及同步信号异常时OFF。)(注5)(注6)
	保护电路 (短路保护)	配备
反应时间		OFF反应时间为14ms以下、ON反应时间为80～90ms
辅助输出 (非安全输出)		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) • PNP输出选择时：最大源电流60mA、NPN输出选择时：最大流入电流60mA • 外加电压：与电源电压相同(PNP输出选择时：辅助输出和+V之间，NPN输出选择时：辅助输出和0V之间) • 剩余电压：2.5V以下(PNP输出选择时：源电流60mA、NPN输出选择时：流入电流60mA)(电缆长20m时)
	工作模式 (输出动作)	控制输出ON时OFF，控制输出OFF时ON(出厂设定状态下，可用手动控制器SFB-HC变更工作模式。)
	保护电路 (短路保护)	配备
	反应时间	OFF反应时间：34ms以下、ON反应时间：110ms以下
防干扰功能		配备(注7)
投光停止功能		配备
联锁功能		配备[手动复位/自动复位(注8)]
外部设备监控功能		配备
重启功能		配备(注7)
屏蔽功能		配备(注7)
可选功能 (注9)		固定消隐功能、浮动消隐功能、辅助输出切换功能、联锁设定变更功能外部继电器监控设定变更功能、屏蔽设定变更功能、保护功能、投光量控制功能
环境性能	保护构造	IP67、IP65(IEC)
	使用环境温度	-10～+55℃(注意不可结露、结冰)，存储时：-25～+70℃
	使用环境湿度	30～85%RH、存储时：30～95%RH
	使用环境照明度	白炽灯：受光面照明度3,500 lx以下
	耐电压/绝缘电阻	AC1,000V 1分钟　所有电源连接端子与外壳之间/所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
	耐振动/耐冲击	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时/加速度约300m/s²(约30G)X,Y和Z方向各3次
投光元件		红外LED(投光波峰波长：870nm)
材质		本体外壳：铝，上下外壳：铝，检测面：聚碳酸酯、聚酯树脂，盖：PBT
连接方式		连接器连接
配线长度		用另售的连接电缆，投光器和受光器全长可分别延长至50m(注10)
附件		MS-SF4BG-2(中间支撑支架)：(注11) SF4B-TR14(测试杆)：1本	MS-SF4BG-2(中间支撑支架)：(注11) SF4B-TR25(测试杆)：1本	MS-SF4BG-2(中间支撑支架)：(注11)

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	从2009年8月起产品符合PLe、SIL3
(注3):	检测距离是在投光器和受光器之间可设定的范围。
(注4):	使用浮动消隐功能时，最小检测物体的大小会改变。
(注5):	屏蔽时，即使光轴被遮光也不会OFF。
(注6):	消隐功能有效时，工作模式改变。
(注7):	请使用12芯电缆。
(注8):	通过配线，可切换手动复位/自动复位。
(注9):	使用可选功能时，需要手动控制器SFB-HC(另售)。但当使用SF4B-H□G-01<V2>及SF-C14EX-01时，不能使用手动控制器。
(注10):	2套串联连接时，请将全长控制在30m以下(投光器和受光器各1根)，3套串联连接时，请将全长控制在20m以下(投光器和受光器各1根)。此外，使用屏蔽灯时，请对电缆进行配线，将全长控制在40m以下(投光器和受光器各1根)。
(注11):	下列传感器附带中间支撑支架(MS-SF4BG-2)如下所述，附带的套件数量因产品而异。 [1套] SF4B-F□G<V2>・・・79～127光轴的光幕传感器 SF4B-H□G□<V2>・・・40～64光轴的光幕传感器 SF4B-A□G<V2>・・・20～32光轴的光幕传感器 [2套] SF4B-H□G□<V2>・・・72～96光轴的光幕传感器 SF4B-A□G<V2>・・・36～48光轴的光幕传感器

手动控制器

型号	SFB-HC
电源电压	24V DC±10％　脉动P-P10％以下(与光幕传感器的电源通用)
消耗电流	65mA以下
通信方式	RS-485双向通信(专用程序)
数字式指示灯	4位红色LED显示×2(显示选择光轴、设定内容等)
FUNCTION指示灯	绿色LED×9(功能设定时亮起)
功能	固定消隐功能(出厂设定：无效) /浮动消隐功能(出厂设定：无效) /辅助输出切换功能(出厂设定：OSSD的负逻辑) /投光量控制功能(出厂设定：无效) /屏蔽设定变更功能[出厂设定：全光轴有效、A＝B、屏蔽灯诊断功能有效(Ver.2以后)、屏蔽传感器输出动作设定N.O./N.O.(Ver.2.1以上)] /联锁设定变更功能(出厂设定：启动/重启) /外部设备监控设定变更功能(出厂设定：有效，300ms) /重启设定变更功能60s(Ver.2.1以上) /设定内容监控功能 /保护功能(出厂设定：无效)(出厂时的密码：0000) /初始化功能/复制功能
使用环境温度	-10～+55℃(注意不可结露、结冰)，存储时：-25～+70℃
使用环境湿度	30～85％RH，存储时：30～85％RH
耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
电缆	附带8芯带连接器屏蔽电缆，长0.5m(2根)
重量	本体重量：约200g
附件	更换电缆：2根

(注1)：无指定时的测量条件为使用环境温度=+20℃。

光轴调整器

型号	SF-LAT-4BG
电源电压	3V(5号碱性干电池×2节)
电池	1.5V(5号碱性干电池)×2节(可更换)
电池寿命	约30小时持续供电(碱性干电池、使用环境温度=+25℃)
光源	红色半导体激光：2级(IEC/JIS/FDA)(最大输出：1mW，投光波峰波长：650nm)(注2)
光点直径	约10mm(距离为5m时)
使用环境温度	0～+40℃(注意不可结露)，存储时：0～+55℃
使用环境湿度	35～85%RH、存储时：35～85%RH
材质	本体外壳：ABS，安装部：铝
重量	本体重量：约200g(包括干电池)
附件	5号碱性干电池：2节

(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：依据第50号激光通告(2001.7.26)，以FDA标准(21 CFR 1040.10)为准。

隅角镜

型号		RF-SFBH-□
检测距离		隅角镜1面：衰减至90％，隅角镜2面：衰减至80％(与SF4B系列组合)
环境性能	使用环境温度	-10～+55℃(注意不可结露、结冰)，存储时：-25～+70℃
	使用环境湿度	30～85％RH，存储时：30～95％RH
	耐振动	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度300m/s²(约30G)　X,Y和Z方向各3次
材质		本体外壳：铝，安装支架：不锈钢，隅角镜(背面镜)：玻璃，侧盖：EPDM
附件		中间支撑支架 (RF-SFBH-40/48/56/64：1套，RF-SFBH-72/80/88/96：2套)

(注1)：无指定时的测量条件为使用环境温度=+20℃。
(注2)：由于隅角镜未经过日本厚生劳动省的认证，所以不能用作日本国内冲压设备、切断机(切纸机)。

尺寸图

单位mm

SF4B-□G<V2>

光幕传感器

安装支架装配图

下图为装配好标准安装支架MS-SF4BG-1(另售)和中间固定支架后的情形。

<背面安装>

<侧面安装>

型号			光轴间距
			A
			SF4B-F□G<V2> SF4B-H□G(-01)<V2>	SF4B-A□G<V2>
SF4B-F23G <V2>	SF4B-H12G(-01) <V2>	SF4B-A6G <V2>	220	200
SF4B-F31G <V2>	SF4B-H16G(-01) <V2>	SF4B-A8G <V2>	300	280
SF4B-F39G <V2>	SF4B-H20G(-01) <V2>	SF4B-A10G <V2>	380	360
SF4B-F47G <V2>	SF4B-H24G(-01) <V2>	SF4B-A12G <V2>	460	440
SF4B-F55G <V2>	SF4B-H28G(-01) <V2>	SF4B-A14G <V2>	540	520
SF4B-F63G <V2>	SF4B-H32G(-01) <V2>	SF4B-A16G <V2>	620	600
SF4B-F71G <V2>	SF4B-H36G(-01) <V2>	SF4B-A18G <V2>	700	680
SF4B-F79G <V2>	SF4B-H40G(-01) <V2>	SF4B-A20G <V2>	780	760
SF4B-F95G <V2>	SF4B-H48G(-01) <V2>	SF4B-A24G <V2>	940	920
SF4B-F111G <V2>	SF4B-H56G(-01) <V2>	SF4B-A28G <V2>	1,100	1,080
SF4B-F127G <V2>	SF4B-H64G(-01) <V2>	SF4B-A32G <V2>	1,260	1,240
-	SF4B-H72G(-01) <V2>	SF4B-A36G <V2>	1,420	1,400
-	SF4B-H80G(-01) <V2>	SF4B-A40G <V2>	1,580	1,560
-	SF4B-H88G(-01) <V2>	SF4B-A44G <V2>	1,740	1,720
-	SF4B-H96G(-01) <V2>	SF4B-A48G <V2>	1,900	1,880

型号			检测高度 (本体长度)
			B
				SF4B-H□G-01<V2>
SF4B-F23G <V2>	SF4B-H12G(-01) <V2>	SF4B-A6G <V2>	244	220
SF4B-F31G <V2>	SF4B-H16G(-01) <V2>	SF4B-A8G <V2>	324	300
SF4B-F39G <V2>	SF4B-H20G(-01) <V2>	SF4B-A10G <V2>	404	380
SF4B-F47G <V2>	SF4B-H24G(-01) <V2>	SF4B-A12G <V2>	484	460
SF4B-F55G <V2>	SF4B-H28G(-01) <V2>	SF4B-A14G <V2>	564	540
SF4B-F63G <V2>	SF4B-H32G(-01) <V2>	SF4B-A16G <V2>	644	620
SF4B-F71G <V2>	SF4B-H36G(-01) <V2>	SF4B-A18G <V2>	724	700
SF4B-F79G <V2>	SF4B-H40G(-01) <V2>	SF4B-A20G <V2>	804	780
SF4B-F95G <V2>	SF4B-H48G(-01) <V2>	SF4B-A24G <V2>	964	940
SF4B-F111G <V2>	SF4B-H56G(-01) <V2>	SF4B-A28G <V2>	1,124	1,100
SF4B-F127G <V2>	SF4B-H64G(-01) <V2>	SF4B-A32G <V2>	1,284	1,260
-	SF4B-H72G(-01) <V2>	SF4B-A36G <V2>	1,444	1,420
-	SF4B-H80G(-01) <V2>	SF4B-A40G <V2>	1,604	1,580
-	SF4B-H88G(-01) <V2>	SF4B-A44G <V2>	1,764	1,740
-	SF4B-H96G(-01) <V2>	SF4B-A48G <V2>	1,924	1,900

型号			安装间距		总长度
型号			C	D	E
SF4B-F23G <V2>	SF4B-H12G(-01) <V2>	SF4B-A6G <V2>	279	313	334
SF4B-F31G <V2>	SF4B-H16G(-01) <V2>	SF4B-A8G <V2>	359	393	414
SF4B-F39G <V2>	SF4B-H20G(-01) <V2>	SF4B-A10G <V2>	439	473	494
SF4B-F47G <V2>	SF4B-H24G(-01) <V2>	SF4B-A12G <V2>	519	553	574
SF4B-F55G <V2>	SF4B-H28G(-01) <V2>	SF4B-A14G <V2>	599	633	654
SF4B-F63G <V2>	SF4B-H32G(-01) <V2>	SF4B-A16G <V2>	679	713	734
SF4B-F71G <V2>	SF4B-H36G(-01) <V2>	SF4B-A18G <V2>	759	793	814
SF4B-F79G <V2>	SF4B-H40G(-01) <V2>	SF4B-A20G <V2>	839	873	894
SF4B-F95G <V2>	SF4B-H48G(-01) <V2>	SF4B-A24G <V2>	999	1,033	1,054
SF4B-F111G <V2>	SF4B-H56G(-01) <V2>	SF4B-A28G <V2>	1,159	1,193	1,214
SF4B-F127G <V2>	SF4B-H64G(-01) <V2>	SF4B-A32G <V2>	1,319	1,353	1,374
-	SF4B-H72G(-01) <V2>	SF4B-A36G <V2>	1,479	1,513	1,534
-	SF4B-H80G(-01) <V2>	SF4B-A40G <V2>	1,639	1,673	1,694
-	SF4B-H88G(-01) <V2>	SF4B-A44G <V2>	1,799	1,833	1,854
-	SF4B-H96G(-01) <V2>	SF4B-A48G <V2>	1,959	1,993	2,014

型号			中间固定支架安装距离
型号			F	G	H	J	K	L
SF4B-F23G <V2>	SF4B-H12G(-01) <V2>	SF4B-A6G <V2>	-	-	-	-	-	-
SF4B-F31G <V2>	SF4B-H16G(-01) <V2>	SF4B-A8G <V2>	-	-	-	-	-	-
SF4B-F39G <V2>	SF4B-H20G(-01) <V2>	SF4B-A10G <V2>	-	-	-	-	-	-
SF4B-F47G <V2>	SF4B-H24G(-01) <V2>	SF4B-A12G <V2>	-	-	-	-	-	-
SF4B-F55G <V2>	SF4B-H28G(-01) <V2>	SF4B-A14G <V2>	-	-	-	-	-	-
SF4B-F63G <V2>	SF4B-H32G(-01) <V2>	SF4B-A16G <V2>	-	-	-	-	-	-
SF4B-F71G <V2>	SF4B-H36G(-01) <V2>	SF4B-A18G <V2>	-	-	-	-	-	-
SF4B-F79G <V2>	SF4B-H40G(-01) <V2>	SF4B-A20G <V2>	441	-	414	-	419	-
SF4B-F95G <V2>	SF4B-H48G(-01) <V2>	SF4B-A24G <V2>	521	-	494	-	499	-
SF4B-F111G <V2>	SF4B-H56G(-01) <V2>	SF4B-A28G <V2>	601	-	574	-	579	-
SF4B-F127G <V2>	SF4B-H64G(-01) <V2>	SF4B-A32G <V2>	681	-	654	-	659	-
-	SF4B-H72G(-01) <V2>	SF4B-A36G <V2>	520	1,001	493	974	498	979
-	SF4B-H80G(-01) <V2>	SF4B-A40G <V2>	573	1,108	546	1,081	551	1,086
-	SF4B-H88G(-01) <V2>	SF4B-A44G <V2>	627	1,215	600	1,188	605	1,193
-	SF4B-H96G(-01) <V2>	SF4B-A48G <V2>	680	1,321	653	1,294	658	1,289

型号	光轴间距	第1光轴位置
型号	M	N
SF4B-F□G<V2>	10	11.8
SF4B-H□G(-01)<V2>	20	11.8
SF4B-A□G<V2>	40	21.8

上图为装配好无死角安装支架MS-SF4BG-3(另售)和中间固定支架的情形。

<背面安装>

<侧面安装>

型号			光轴间距
			A
			SF4B-F□G<V2> SF4B-H□G(-01)<V2>	SF4B-A□G<V2>
SF4B-F23G <V2>	SF4B-H12G(-01) <V2>	SF4B-A6G <V2>	220	200
SF4B-F31G <V2>	SF4B-H16G(-01) <V2>	SF4B-A8G <V2>	300	280
SF4B-F39G <V2>	SF4B-H20G(-01) <V2>	SF4B-A10G <V2>	380	360
SF4B-F47G <V2>	SF4B-H24G(-01) <V2>	SF4B-A12G <V2>	460	440
SF4B-F55G <V2>	SF4B-H28G(-01) <V2>	SF4B-A14G <V2>	540	520
SF4B-F63G <V2>	SF4B-H32G(-01) <V2>	SF4B-A16G <V2>	620	600
SF4B-F71G <V2>	SF4B-H36G(-01) <V2>	SF4B-A18G <V2>	700	680
SF4B-F79G <V2>	SF4B-H40G(-01) <V2>	SF4B-A20G <V2>	780	760
SF4B-F95G <V2>	SF4B-H48G(-01) <V2>	SF4B-A24G <V2>	940	920
SF4B-F111G <V2>	SF4B-H56G(-01) <V2>	SF4B-A28G <V2>	1,100	1,080
SF4B-F127G <V2>	SF4B-H64G(-01) <V2>	SF4B-A32G <V2>	1,260	1,240
-	SF4B-H72G(-01) <V2>	SF4B-A36G <V2>	1,420	1,400
-	SF4B-H80G(-01) <V2>	SF4B-A40G <V2>	1,580	1,560
-	SF4B-H88G(-01) <V2>	SF4B-A44G <V2>	1,740	1,720
-	SF4B-H96G(-01) <V2>	SF4B-A48G <V2>	1,900	1,880

型号			检测高度 (本体长度)
			B
				SF4B-H□G-01<V2>
SF4B-F23G <V2>	SF4B-H12G(-01) <V2>	SF4B-A6G <V2>	244	220
SF4B-F31G <V2>	SF4B-H16G(-01) <V2>	SF4B-A8G <V2>	324	300
SF4B-F39G <V2>	SF4B-H20G(-01) <V2>	SF4B-A10G <V2>	404	380
SF4B-F47G <V2>	SF4B-H24G(-01) <V2>	SF4B-A12G <V2>	484	460
SF4B-F55G <V2>	SF4B-H28G(-01) <V2>	SF4B-A14G <V2>	564	540
SF4B-F63G <V2>	SF4B-H32G(-01) <V2>	SF4B-A16G <V2>	644	620
SF4B-F71G <V2>	SF4B-H36G(-01) <V2>	SF4B-A18G <V2>	724	700
SF4B-F79G <V2>	SF4B-H40G(-01) <V2>	SF4B-A20G <V2>	804	780
SF4B-F95G <V2>	SF4B-H48G(-01) <V2>	SF4B-A24G <V2>	964	940
SF4B-F111G <V2>	SF4B-H56G(-01) <V2>	SF4B-A28G <V2>	1,124	1,100
SF4B-F127G <V2>	SF4B-H64G(-01) <V2>	SF4B-A32G <V2>	1,284	1,260
-	SF4B-H72G(-01) <V2>	SF4B-A36G <V2>	1,444	1,420
-	SF4B-H80G(-01) <V2>	SF4B-A40G <V2>	1,604	1,580
-	SF4B-H88G(-01) <V2>	SF4B-A44G <V2>	1,764	1,740
-	SF4B-H96G(-01) <V2>	SF4B-A48G <V2>	1,924	1,900

型号			安装距离	中间固定支架安装距离
型号			C	D	E	F	G	H	J
SF4B-F23G <V2>	SF4B-H12G(-01) <V2>	SF4B-A6G <V2>	64.5	-	-	-	-	-	-
SF4B-F31G <V2>	SF4B-H16G(-01) <V2>	SF4B-A8G <V2>	144.5	-	-	-	-	-	-
SF4B-F39G <V2>	SF4B-H20G(-01) <V2>	SF4B-A10G <V2>	224.5	-	-	-	-	-	-
SF4B-F47G <V2>	SF4B-H24G(-01) <V2>	SF4B-A12G <V2>	304.5	-	-	-	-	-	-
SF4B-F55G <V2>	SF4B-H28G(-01) <V2>	SF4B-A14G <V2>	384.5	-	-	-	-	-	-
SF4B-F63G <V2>	SF4B-H32G(-01) <V2>	SF4B-A16G <V2>	464.5	-	-	-	-	-	-
SF4B-F71G <V2>	SF4B-H36G(-01) <V2>	SF4B-A18G <V2>	544.5	-	-	-	-	-	-
SF4B-F79G <V2>	SF4B-H40G(-01) <V2>	SF4B-A20G <V2>	624.5	414	-	333	-	288	-
SF4B-F95G <V2>	SF4B-H48G(-01) <V2>	SF4B-A24G <V2>	784.5	494	-	413	-	368	-
SF4B-F111G <V2>	SF4B-H56G(-01) <V2>	SF4B-A28G <V2>	944.5	574	-	493	-	448	-
SF4B-F127G <V2>	SF4B-H64G(-01) <V2>	SF4B-A32G <V2>	1,104.5	654	-	573	-	528	-
-	SF4B-H72G(-01) <V2>	SF4B-A36G <V2>	1,264.5	493	974	412	893	367	848
-	SF4B-H80G(-01) <V2>	SF4B-A40G <V2>	1,424.5	546	1,081	465	1,000	420	955
-	SF4B-H88G(-01) <V2>	SF4B-A44G <V2>	1,584.5	600	1,188	519	1,107	474	1,062
-	SF4B-H96G(-01) <V2>	SF4B-A48G <V2>	1,744.5	653	1,294	572	1,213	527	1,168

型号			中间固定支架安装距离
型号			M	N	P	Q	R	S	T	U
SF4B-F23G <V2>	SF4B-H12G(-01) <V2>	SF4B-A6G <V2>	-	-	-	-	-	-	-	-
SF4B-F31G <V2>	SF4B-H16G(-01) <V2>	SF4B-A8G <V2>	-	-	-	-	-	-	-	-
SF4B-F39G <V2>	SF4B-H20G(-01) <V2>	SF4B-A10G <V2>	-	-	-	-	-	-	-	-
SF4B-F47G <V2>	SF4B-H24G(-01) <V2>	SF4B-A12G <V2>	-	-	-	-	-	-	-	-
SF4B-F55G <V2>	SF4B-H28G(-01) <V2>	SF4B-A14G <V2>	-	-	-	-	-	-	-	-
SF4B-F63G <V2>	SF4B-H32G(-01) <V2>	SF4B-A16G <V2>	-	-	-	-	-	-	-	-
SF4B-F71G <V2>	SF4B-H36G(-01) <V2>	SF4B-A18G <V2>	-	-	-	-	-	-	-	-
SF4B-F79G <V2>	SF4B-H40G(-01) <V2>	SF4B-A20G <V2>	289	-	330	-	383	-	347	-
SF4B-F95G <V2>	SF4B-H48G(-01) <V2>	SF4B-A24G <V2>	369	-	410	-	463	-	427	-
SF4B-F111G <V2>	SF4B-H56G(-01) <V2>	SF4B-A28G <V2>	449	-	490	-	543	-	507	-
SF4B-F127G <V2>	SF4B-H64G(-01) <V2>	SF4B-A32G <V2>	529	-	570	-	623	-	587	-
-	SF4B-H72G(-01) <V2>	SF4B-A36G <V2>	368	849	409	890	462	943	426	907
-	SF4B-H80G(-01) <V2>	SF4B-A40G <V2>	421	956	462	997	515	1,050	479	1,014
-	SF4B-H88G(-01) <V2>	SF4B-A44G <V2>	475	1,063	516	1,104	569	1,157	533	1,121
-	SF4B-H96G(-01) <V2>	SF4B-A48G <V2>	528	1,169	569	1,210	622	1,263	586	1,227

型号	光轴间距	第1光轴位置
型号	K	L
SF4B-F□G<V2>	10	11.8
SF4B-H□G(-01)<V2>	20	11.8
SF4B-A□G<V2>	40	21.8

MS-SF4BG-1

标准安装支架(另售)

材质 : SPCC 支架4个1套[M5(长10mm)内六角螺栓8个]

MS-SF4BG-2

中间支撑支架(光幕传感器中附带)
< 背面安装时>

<侧面安装时>

(注1)：下列传感器附带中间支撑支架(MS-SF4BG-2)。
附带的套件数量因产品而异。

1套：
SF4B-F□G<V2>・・・79～127光轴的光幕传感器
SF4B-H□G□<V2>・・・40～64光轴的光幕传感器
SF4B-A□G<V2>・・・20～32光轴的光幕传感器
2套：
SF4B-H□G□<V2>・・・72～96光轴的光幕传感器
SF4B-A□G<V2> …36～48光轴的光幕传感器

MS-SF4BG-3

无死角安装支架(另售)

材质：
无死角安装支架・・・SPCC(三价铬酸盐电镀)
无死角固定支架・・・PPS

安装调整范围

光幕传感器的角度调整范围±10°。

SF-LAT-4BG

光轴调整器(另售)

SFB-HC

手动控制器(另售)

SF-IND-2

光幕传感器大型指示灯(另售)

材质：
支架部…SPCC(黑色铬酸盐)
外壳…POM
外罩…聚碳酸酯

: 售前客服 售后客服

0769-23320739

新品推荐

特价产品

Panasonic(日本松下)

MITSUBISHI(日本三菱)

WEAN WELL(台湾明纬)

WEINVIEW(台湾威纶)

HANGTAI(航泰SCR)
