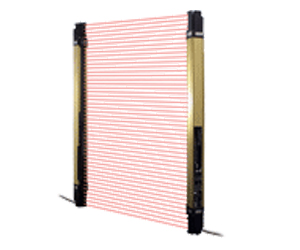

光幕传感器[Type4][适用韩国冲压设备] SF4B-03 Ver.2

  • 对应韩国的新冲压规格的光幕传感器
  • 产品型号：SF4B系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

适用韩国新的冲压设备安全规格(KCS标准)
(韩国劳动部型号鉴定合格品号：09-AV4BI-0001〜0009)

光幕传感器[Type4][适用韩国冲压设备] SF4B-03 Ver.2
CE※1 Listing / C US※2 韩国KCS标志 适用OSHA/ANSI JIS TUV SUD※3
※1 机械·EMC指定适用
※2 Listing认证
※3 认证获得

特点

■SF4B系列 Ver.2的通知

SF4B-03 ver.2系列的主要特点和SF4B Ver.2系列是一样的。详细请参照SF4B Ver.2系列。

注意事项：
SF4B-03中SF4B-A□型号没有。
另外，手动控制器SFB-HC不可使用。

>>光幕传感器[Type4] SF4B Ver.2产品信息


■安全使用指南

使用光幕传感器的时候，为了确保系统的安全性，请满足以下要求的控制系统构成。

>>关于光幕传感器使用中的注意事项

支持全球冲压设备的安全 [世界首创※]

SF4B<V2>系列在日本、欧洲、北美、韩国、中国，从冲压设备到其它设备，都有广泛应用。
韩国：SF4B-03<V2>系列　　日本：SF4B-01<V2>系列
中国、欧洲、北美：SF4B<V2>系列

该规格实现了保护构造IP67[世界首创※]

尽可能消除接缝的无缝结构是神视的最新研发成果。筒状内套保护内部单元。尽可能消除了单元和透镜面等部位的缝隙(接缝)，使油雾和粉尘等无法侵入，提高了耐环境性能。

※2010年1月在本公司调查

INFORMATION

・安全机器选型指南

种类

【1】光幕传感器

光幕传感器本体不附带安装支架和底帽电缆。请务必购买另售的专用安装支架和底帽电缆。

Finger型 最小检测物体ø14mm(10mm间距)

形状 检测距离
(有效距离) 		型号 光轴数 检测高度
(防护高度)
韩国冲压设备适用・SFB-HC无效
0.3～7m SF4B-F23-03<V2> 23 230mm
SF4B-F31-03<V2> 31 310mm
SF4B-F39-03<V2> 39 390mm
SF4B-F47-03<V2> 47 470mm
SF4B-F55-03<V2> 55 550mm
SF4B-F63-03<V2> 63 630mm
SF4B-F71-03<V2> 71 710mm
SF4B-F79-03<V2> 79 790mm
SF4B-F95-03<V2> 95 950mm
SF4B-F111-03<V2> 111 1,110mm
SF4B-F127-03<V2> 127 1,270mm

Hand型 最小检测物体ø25mm(20mm间距)

形状 检测距离
(有效距离) 		型号 光轴数 检测高度
(防护高度)
韩国冲压设备适用・SFB-HC无效
0.3～9m SF4B-H12-03<V2> 12 230mm
SF4B-H16-03<V2> 16 310mm
SF4B-H20-03<V2> 20 390mm
SF4B-H24-03<V2> 24 470mm
SF4B-H28-03<V2> 28 550mm
SF4B-H32-03<V2> 32 630mm
SF4B-H36-03<V2> 36 710mm
SF4B-H40-03<V2> 40 790mm
SF4B-H48-03<V2> 48 950mm
SF4B-H56-03<V2> 56 1,110mm
SF4B-H64-03<V2> 64 1,270mm
0.3～7m SF4B-H72-03<V2> 72 1,430mm
SF4B-H80-03<V2> 80 1,590mm
SF4B-H88-03<V2> 88 1,750mm
SF4B-H96-03<V2> 96 1,910mm

【2】安装支架

光幕传感器本体不附带安装支架。请务必购买。

品名 型号 内容
背面/侧面专用
安装支架
(材质：铁) 		M8背面专用
安装支架 		MS-SFB-7-T 背面方向专用。用1个M8内六角螺栓将光幕传感器安装在背面。
(投光器和受光器用4个1套)
8侧面专用
安装支架 		MS-SFB-8-T 侧面方向专用。用1个M8内六角螺栓将光幕传感器安装在侧面。
(投光器和受光器用4个1套)
M8背面／
侧面专用
安装支架套件 		MS-SFB-1-T2 根据支架组合方式，可用作背面专用的MS-SFB-7-T或侧面专用的MS-SFB-8-T。
(投光器和受光器用4个1套)
360°安装支架
(材质：锌压铸件)
※ 光幕传感器可在水平方向上360°
旋转。 		标准安装支架 MS-SFB-1 用于光幕传感器背面和侧面安装时的安装支架。
(投光器和受光器用4个1套)
  M8安装支架 MS-SFB-1-T 用1个M8内六角螺栓将光幕传感器安装在背面及侧面。
(投光器和受光器用4个1套)
间距变换支架 MS-SFB-4 用于将检测高度为200mm以上的旧型光幕传感器更换成SF4B系列时的安装支架。用2个M5内六角螺栓安装。
(投光器和受光器用4个1套)
  M8间距变换支架 MS-SFB-4-T 用于将检测高度为200mm以上的旧型光幕传感器更换成SF4B系列时的安装支架。用1个M8内六角螺栓安装。
(投光器和受光器用4个1套)
无死角安装支架
(材质：锌压铸件) 		MS-SFB-3 对光幕之间的紧贴安装或设备的支柱及设备夹具等安装场有制约时，可进行安装。
(投光器和受光器用4个1套)

M8背面专用安装支架

MS-SFB-7-T
MS-SFB-1-T2((背面安装时)

支架4个1套 [附带M5(长18mm)内六角 螺栓4个]

M8侧面专用安装支架

MS-SFB-8-T
MS-SFB-1-T2(侧面安装时)

支架4个1套
[附带M5(长18mm)内六角
螺栓4个]

标准安装支架

MS-SFB-1

支架4个1套
[附带M5(长16mm)内六角
螺栓4个]

M8安装支架

MS-SFB-1-T

支架4个1套
[附带M5(长16mm)内六角
螺栓4个]

间距变换支架

MS-SFB-4

支架4个1套
[附带M5(长16mm)内六角
螺栓4个]

M8间距变换支架

MS-SFB-4-T

支架4个1套
[附带M5(长16mm)内六角
螺栓4个]

无死角
安装支架

MS-SFB-3

支架4个1套
[附带带有弹簧垫圈的M5(长25mm)
垫片4块]

【3】【4】【7】连接电缆/延长电缆/串联连接用电缆

光幕传感器本体不附带连接电缆。请务必购买。

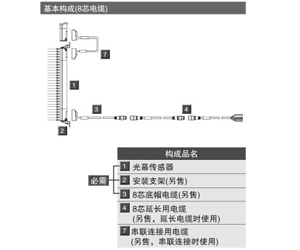

基本构成(8芯电缆)
【3】底帽电缆

种类 形状 型号 内容
散装线 SFB-CCB3 电缆长3m
本体重量约370g(2根) 		连接在光幕传感器本体上，用于配线或连接控制器单元SF-C13。
投光器和受光器用2根1套
SFB-CCB7 电缆长7m
本体重量约820g(2根)
SFB-CCB10 电缆长10m
本体重量约1,160g(2根)
SFB-CCB15 电缆长15m
本体重量约1,710g(2根)
连接线 SFB-CB05 电缆长0.5m
本体重量约95g(2根) 		连接在光幕传感器本体上，用于连接延长用电缆或控制器单元SF-C11。
投光器和受光器用2根1套
连接器最大外径：ø14mm
SFB-CB5 电缆长5m
本体重量约620g(2根)
SFB-CB10 电缆长10m
本体重量约1,200g(2根)

基本构成(8芯电缆)
【4】延迟用电缆

种类 形状 型号 内容
单侧
点连接器 		SFB-CC3 电缆长3m
本体质量约380g(2根) 		用于延长电缆或连接控制器单元SF-C13。
投光器和受光器用2根1套
投光器和受光器用2根1套：ø14mm
SFB-CC10 电缆长10m
本体质量约1,200g(2根)
两
侧
带
连
接
器 		用于投光器 SFB-CCJ3E 电缆长3m
本体质量约190g(1根) 		用于延长电缆或连接控制器单元SF-C11、SF-C14EX。
投光器和受光器用各1根
连接器颜色：投光器用灰色、受光器用黑色
连接器最大外径：ø14mm
SFB-CCJ10E 电缆长10m
本体质量约580g(1根)
用于受光器 SFB-CCJ3D 电缆长3m
本体质量约210g(1根)
SFB-CCJ10D 电缆长10m
本体质量约600g(1根)

【7】串联连接用电缆

形状 型号 内容
SFB-CSL01 电缆长0.1m
本体重量约45g(2根) 		串联连接光幕传感器时使用。
投光器和受光器用2根1套(投光器和受光器用通用)
电缆颜色：灰色(投光器和受光器用通用)
SFB-CSL05 电缆长0.5m
本体重量约95g(2根)
SFB-CSL1 电缆长1m
本体重量约150g(2根)
SFB-CSL5 电缆长5m
本体重量约630g(2根)

【3】SF-C14EX专用连接电缆

形状 型号 内容
SFB-CB05-EX 电缆长0.5m
本体重量约95g(2根) 		与光幕传感器本体连接，用于连接控制器单元SF-C14EX或8芯延长用两侧带连接器电缆。
投光器和受光器用2根1套
连接器最大外径：ø14mm
SFB-CB5-EX 电缆长5m
本体重量约620g(2根)
SFB-CB10-EX 电缆长10m
本体重量约1,200g(2根)

【3】互换电缆

种类 形状 型号 内容
SF4-AH□用
(PNP型) 		SFB-CB05-A-P 电缆长0.5m
本体重量约110g(2根) 		8芯底帽电缆规格。由于可直接与旧型光幕传感器上使用的连接器电缆(控制电路侧)连接，因此能顺利替换为SF4B系列。
并且，SFB-CB05-A-P及SFB-CB05-A-N在PNP输出或NPN输出的极性固定且不使用外部设备监控输入时也能使用。
投光器和受光器用2根1套，
连接器最大外径：ø14mm
SF4-AH□-N用
(NPN型) 		SFB-CB05-A-N
SF2-EH□用
(PNP型) 		SFB-CB05-B-P
SF2-EH□-N用
(NPN型) 		SFB-CB05-B-N
(注1)： 无明确指定时，投光器用灰色电缆、受光器用灰色电缆(带黑线)，外径为ø6mm、最小弯曲半径为R6mm。

CC-Link Safety系统、光幕传感器连接用远程I/O单元SF-CL1T264T的连接电缆请参阅SF-CL1T264T电缆的详细说明。

维护部件(光幕传感器中附带)

品名 型号 内容
中间支持支架(注1) MS-SFB-2 用于在中间部分固定光幕传感器。
(投光器和受光器用2个1套))
可安装在光幕传感器的背面及侧面。
测试杆ø14 SF4B-TR14 日常检查用最小检测物体(ø14mm)、
Finger型(最小检测物体ø14mm)用
测试杆ø25 SF4B-TR25 日常检查用最小检测物体(ø25mm)、
Hand型(最小检测物体ø25mm)用
(注1): 所需套数因产品而异。
[1套]
SF4B-F□-03<V2>・・・79～111光軸光轴的光幕传感器
SF4B-H□-03<V2>・・・40～56光軸光轴的光幕传感器
[2套]
SF4B-F127-03<V2>
SF4B-H□-03<V2>・・・64～80光軸光轴的光幕传感器
[3套]
SF4B-H□-03<V2>・・・88～96光軸光轴的光幕传感器

中间支撑支架

MS-SFB-2<侧面安装时>
MS-SFB-2 背面安装时
<侧面安装时>
MS-SFB-2 侧面安装时

规格

光幕传感器个别规格 SF4B-F□-03<V2>

种类 最小检测物体ø14mm型(10mm间距)
型号 SF4B-F23-03
<V2> 		SF4B-F31-03
<V2> 		SF4B-F39-03
<V2> 		SF4B-F47-03
<V2> 		SF4B-F55-03
<V2> 		SF4B-F63-03
<V2>
光轴数 23 31 39 47 55 63
检测高度(防护高度) 230mm 310mm 390mm 470mm 550mm 630mm
消耗电流 投光器：80mA以下、
受光器：120mA以下 		投光器：100mA以下、
受光器：160mA以下
PFHd 2.4x10-9 2.8x10-9 3.2x10-9 3.6x10-9 4.0x10-9 4.4x10-9
MTTFd 100年以上
重量
(包括投光器和受光器) 		约510g 约660g 约810g 约960g 约1,100g 约1,260g
種類 最小检测物体ø14mm型(10mm间距)
型号 SF4B-F71-03
<V2> 		SF4B-F79-03
<V2> 		SF4B-F95-03
<V2> 		SF4B-F111-03
<V2> 		SF4B-F127-03
<V2>
光轴数 71 79 95 111 127
检测高度(防护高度) 710mm 790mm 950mm 1,110mm 1,270mm
消耗电流 投光器：100mA以下、
受光器：160mA以下 		投光器：115mA以下、
受光器：190mA以下 		投光器：135mA以下、
受光器：230mA以下
PFHd 4.8x10-9 5.2x10-9 6.0x10-9 6.8x10-9 7.6x10-9
MTTFd 100年以上
重量
(包括投光器和受光器) 		约1,420g 约1,570g 约1,870g 约2,170g 约2,470g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

光幕传感器个别规格 SF4B-H□-03<V2>

种类 最小检测物体ø25mm型(20mm间距)
型号 SF4B-H12-03
<V2> 		SF4B-H16-03
<V2> 		SF4B-H20-03
<V2> 		SF4B-H24-03
<V2> 		SF4B-H28-03
<V2>
光轴数 12 16 20 24 28
检测高度(防护高度) 230mm 310mm 390mm 470mm 550mm
消耗电流 投光器：70mA以下、
受光器：95mA以下 		投光器：80mA以下、
受光器：115mA以下
PFHd 1.8x10-9 2.0x10-9 2.2x10-9 2.4x10-9 2.6x10-9
MTTFd 100年以上
重量
(包括投光器和受光器) 		约510g 约660g 约810g 约960g 约1,110g
种类 最小检测物体ø25mm型(20mm间距)
型号 SF4B-H32-03
<V2> 		SF4B-H36-03
<V2> 		SF4B-H40-03
<V2> 		SF4B-H48-03
<V2> 		SF4B-H56-03
<V2>
光轴数 32 36 40 48 56
检测高度(防护高度) 630mm 710mm 790mm 950mm 1,110mm
消耗电流 投光器：80mA以下、
受光器：115mA以下 		投光器：90mA以下、
受光器：140mA以下 		投光器：100mA以下、
受光器：160mA以下
PFHd 2.8x10-9 3.0x10-9 3.2x10-9 3.6x10-9 4.0x10-9
MTTFd 100年以上
重量
(包括投光器和受光器) 		约1,260g 约1,420g 约1,570g 约1,870g 约2,170g
种类 最小检测物体ø25mm型(20mm间距)
型号 SF4B-H64-03
<V2> 		SF4B-H72-03
<V2> 		SF4B-H80-03
<V2> 		SF4B-H88-03
<V2> 		SF4B-H96-03
<V2>
光轴数 64 72 80 88 96
检测高度(防护高度) 1,270mm 1,430mm 1,590mm 1,750mm 1,910mm
消耗电流 投光器：100mA以下、
受光器：160mA以下 		投光器：110mA以下、
受光器：180mA以下 		投光器：120mA以下、
受光器：200mA以下
PFHd 4.4x10-9 4.8x10-9 5.2x10-9 5.6x10-9 6.0x10-9
MTTFd 100年以上
重量
(包括投光器和受光器) 		约2,470g 约2,770g 约3,070g 约3,370g 约3,670g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

光幕传感器通用规格

种类 最小检测物体ø14mm 最小検出物体ø25mm
型号 适用于韩国冲压设备・切断机 SF4B-F□-03<V2> SF4B-H□-03<V2>
适
用
表
准
(注2) 		国際規格 IEC 61496 -1/2(类型4)、ISO 13849 -1(类别4、PLe)、IEC 61508 -1～7(SIL3)
日本 JIS B 9704-1/2(类型4)、JIS B 9705 -1(类别4)、JIS C 0508-1～7(SIL3)
欧州(EU加盟) EN 61496-1(类型4)、EN ISO 13849-1(类别4、PLe)、EN 61508-1～7(SIL3)、EN 55011、EN 50178、EN 61000 -6-2
北米 ANSI/UL 61496 -1/2(类型4)、ANSI/UL 508、UL 1998(クラス2)、CAN/CSA 61496-1/2(类型4)、
CAN/CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、ANSI B11.1～B11.19、ANSI/RIA 15.06
检测距离(有效距离)
(注3) 		0.3～7m 12～64光轴型：0.3～9m
72～96光轴型：0.3～7m
最小检测物体(注4) ø14mm的不透明体 ø25mm的不透明体
有效开口角度 检测距离超过3m时，为±2.5°以下(基于IEC 61496-2/UL 61496-2)
电源电压 24V DC±10%　脉动P-P10%以下
控制输出
(OSSD1、OSSD2) 		PNP开路集电极晶体管/NPN开路集晶体管(切换式)
• PNP输出选择时：最大源电流200mA、NPN输出选择时：最大流入电流200mA
• 外加电压：与电源电压相同(PNP输出选择时：控制输出和+V之间，NPN输出选择时：控制输出和0V之间)
• 剩余电压：2.5V以下(PNP输出选择时：源电流200mA、NPN输出选择时：流入电流200mA)(电缆长20m时)
  工作模式
(输出动作) 		所有光轴入光时ON，1个以上光轴遮光时OFF
(光幕传感器内部异常及同步信号异常时OFF。)(注5)
保护电路
(短路保护) 		配备
反应时间 OFF反应时间为14ms以下、ON反应时间为80〜90ms
辅助输出
(非安全输出) 		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
•PNP输出选择时：最大源电流60mA、NPN输出选择时：最大流入电流60mA
•外加电压：与电源电压相同(PNP输出选择时：辅助输出和+V之间，NPN输出选择时：辅助输出和0V之间)
•剩余电压：2.5V以下(PNP输出选择时：源电流60mA、NPN输出选择时：流入电流60mA)(电缆长20m时)
  工作模式
(输出动作) 		控制输出 ON时OFF、控制输出 OFF时ON
保护电路
(短路保护) 		配备
反应时间 OFF反应时间为：34ms以下、ON反应时间为：110ms以下
防干扰功能 配备(注6)(SF4B-□-03<V2>仅串联连接时防干扰)
投光停止功能 配备
连锁功能 配备[手动复位/自动复位(注7)]
外部设备监控功能 配备
环
境
性
能 		保护构造 IP67、IP65(IEC)
使用环境温度 -10～+55℃(注意不可结露、结冰)、储存时：-25～+70℃
使用环境湿度 30～85%RH、储存时：30～95%RH
使用环境照明度 白炽灯：受光面照明度3,500 ℓx以下
耐电压/绝缘电阻 AC1,000V 1分钟　所有电源连接端子与外壳之间/所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动/耐冲击 频率10～55Hz　双振幅0.75mm　XYZ各方向2小时/加速度约300m/s2(约30G)　XYZ各方向3次
投光元件 红外LED(投光波峰波长：870nm)
材质 本体外壳：铝、上下外壳：铝、检测面：聚碳酸酯・聚酯树脂、盖：PBT
连接方式 连接器连接
配线长度 用另售的连接电缆，投光器和受光器全长可分别延长至50m(注8)
附件 MS-SFB-2(中间支撑支架)：(注9)
SF4B-TR14(测试杆)：1根 		MS-SFB-2(中间支撑支架)：(注9)
SF4B-TR25(测试杆)：1根

(注1): 无指定时的测量条件为使用环境温度=+20℃。
(注2): 从2009年8月起产品符合PLe、SIL3
(注3): 检测距离是在投光器和受光器之间可设定的范围。
(注4): 使用浮动消隐功能时，最小检测物体的大小会改变。
(注5): 消隐功能有效时，工作模式改变。
(注6): 请使用12芯电缆。
(注7): 通过配线，可切换手动复位/自动复位。
(注8): 2套串联连接时，请将全长控制在30m以下(投光器和受光器各1根)，3套串联连接时，请将全长控制在20m以下(投光器和受光器各1根)。此外，使用屏蔽灯时，请对电缆进行配线，将全长控制在40m以下(投光器和受光器各1根)。
(注9): 下列传感器附带中间支撑支架(MS-SFB-2。如下所述，附带的套件数量因产品而异。
[1套]
SF4B-F□-03<V2>・・・79～111光轴的光幕传感器
SF4B-H□-03<V2>・・・40～56光轴的光幕传感器
[2套]
SF4B-F127□-03<V2>、SF4B-H□-03<V2>・・・64～80光轴的光幕传感器
SF4B-A□-03<V2>・・・32～40光轴的光幕传感器
[3套]
SF4B-H□-03<V2>・・・88～96光轴的光幕传感器

(注2)：检测距离是投光器、受光器之间可以设定的范围。检测物体的检测在0.3m下仍可对应。 (注3)：通过配线，可切换手动复位/自动复位。 (注4)：2套串联连接时，请将全长控制在30m以下(投光器和受光器各1根)，3套串联连接时，请将全长控制在20m以下(投光器和受光器各1根)。 (注5)：下列传感器附带中间支撑支架(MS-SFB-2)。如下所述，附带的套件数量因产品而异。 1套：SF4B-F□〈V2〉…79～111光轴的光幕传感器、SF4B-H□〈V2〉…40～56光轴的光幕传感器 2套：SF4B-F127□〈V2〉、SF4B-H□〈V2〉…64～80光轴的光幕传感器 3套：SF4B-H□〈V2〉…88～96光轴的光幕传感器

光轴调整器

型号 SF-LAT-2N
电源电压 3V(5号碱性干电池×2节)
电池 1.5V(5号碱性干电池)×2节(可更换)
电池寿命 约30小时持续供电(碱性干电池、使用环境温度=+25℃)
光源 红色半导体激光：2级(IEC/JIS/FDA)(最大输出：1mW，投光波峰波长：650nm)(注2)
光点直径 约10mm(距离为5m时)
使用环境温度 0～+40℃(注意不可结露)，存储时：0～+55℃
使用环境湿度 35～85%RH、存储时：35～85%RH
材质 本体外壳：ABS，安装部：铝
重量 本体重量：约200g(包括干电池)
附件 5号碱性干电池：2节

(注1)：无指定时的测量条件为使用环境温度=+20℃
(注2)：依据第50号激光通告(2001.7.26)，以FDA标准(21 CFR 1040.10)为准。


隅角镜

型号 RF-SFBH-□
检测距离 隅角镜1面：衰减至90%、隅角镜2面：衰减至80%
环
境
适
应
性 		使用环境温度 -10～+55℃(注意不可结露、结冰)、存储时：-25～+70℃
使用环境湿度 30～85%RH、存储时：30～95%RH
耐振动 频率10～55Hz　双振幅0.75mm　XYZ各方向2小时
耐冲击 加速度300m/s2(約30G)　XYZ各方向3次
材质 本体外壳：铝，安装支架：不锈钢、隅角镜(背面镜)：玻璃、侧盖：EPDM
附件 中间支撑支架( RF-SFBH-40/48/56/64：1セット、RF-SFBH-72/80/88/96：2套)

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

尺寸图

  • 单位mm

外形尺寸图和SF4B Ver.2系列是一样的。请参考SF4B Ver.2系列的外形尺寸图
但是，SF4B-03中SF4B-A□型是没有的。
同时，手动控制器SFB-HC不可使用。
