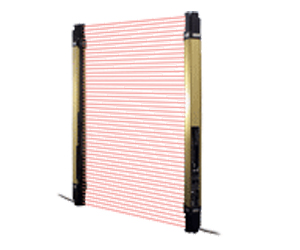

光幕传感器[Type4 PLe SIL3] SF4B Ver.2

价格：0
版本升级后，耐环境性能提升。实现保护构造IP67。
产品型号：SF4B系列
产品品牌：panasonic（日本松下）
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

产品特点

详细规格

产品尺寸

保护构造IP67
版本升级后，耐环境性能提升
日本厚生劳动省型号鉴定合格品冲压设备、切断机(切纸机)适用(SF4B-□-01<V2>)。

※1

※2

※3

※4

※5

※6

※7

※1	机械·EMC指定适用
※2	认证获得
※3	Listing认证
※4	符合4584-2007(SF4B-□-03<V2>除外)
※5	冲压设备、切断机(切纸机)适用(仅限SF4B-□-01<V2>) 合格号：TA363
※6	取得认证(仅限SF4B-□<V2>)
※7	(仅限SF4B-□-03<V2>)

特点

■光幕传感器SF4B系列 Ver.2变更的通知

下面项目以外的规格和标准价格没有变更。

[保护结构]：
IP65、IP67(IEC)(以前仅限 IP65)

[形状]：
采用了无缝结构，提高了耐环境性能，在外观等方面没有变化，
安装等使用上没有变更。

[型号]：
     型号末尾加上〈V2〉。
     (例)SF4B-F23变成"SF4B-F23〈V2〉"
     SF4B-F23-01变成"SF4B-F23-01〈V2〉"

■为了能够安全地使用

在使用光幕传感器的时候，为了确保系统全体的安全性，请满足以下要求的控制系统构成。

>>关于光幕传感器使用上的注意事项

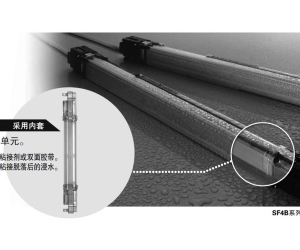

提高耐环境性能，使用更方便 [新结构]

尽可能消除接缝的无缝结构是神视的最新研发成果。
筒状内套保护内部单元。
尽可能消除了单元和透镜面等部位的缝隙(接缝)，使油雾和粉尘等无法侵入，提高了耐环境性能。

SF4B系列Ver.2已完成基于IEC/JIS标准的IP65、IP67试验。

IEC／JIS	内容
IP65	从任何方向直接喷水都没有害影响。
IP67	在特定条件下浸入水中也无渗透。

※有关详细信息，其中包括测试条件，请参考相应的标准。

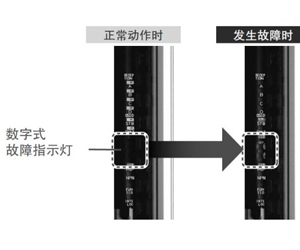

配备数字式故障指示灯，故障内容一目了然

常时检查光幕传感器电缆的误配线、断线、短路及内部电路异常或异常入光等故障。在装置调试时如电气系统发生故障等，将通过数字显示方式告知故障内容。
无需像以往那样对LED的闪烁次数进行统计。

适用于PNP/NPN两种极性

SF4B系列的1种型号同时支持PNP晶体管输出和NPN晶体管输出。PNP的国外设备、NPN传感器的调换、正极接地的工厂、设备的国外转移等等，1种型号即可适应全球各种控制电路。

■极性通过配线进行简单的转换
输出极性设定线(盾构)与OV接续时，由PNP输出，与24V接续时，切换到由NPN输出。

支持全球冲压设备、切断机(切纸机)的安全

在日本、欧洲、北美、韩国、中国，从冲压设备到其它设备，都有广泛应用。

<光幕传感器>

型号	机械指令	EMC 指令	UL 认证	日本冲压设备适用	日本切断机 (切纸机) 适用	S标志认证	韩国冲压设备切断机	符合中国GB
SF4B-□<V2>	●	●	●	-	-	●	-	●
SF4B-□G<V2>	●	●	●	-	-	-	-	●
SF4B-A□-01<V2>	●	●	●	●(No.TA523)	●(No.TA521)	-	-	●
SF4B-H□(G)-01<V2>				●(No.TA524)	●(No.TA522)	-	-	●
SF4B-F□-01<V2>				●(No.TA524)	●(No.TA522)	-	-	●
SF4B-□-03<V2>	●	●	●	-	-	-	●(No.09-AV4BI-0001～0009)	-

<控制单元>

型号	机械指令	EMC 指令	UL 认证	日本冲压设备使用	日本切断机 (切纸机) 适用	S标志认证	韩国冲压设备切断机	符合中国GB
SF-C11	●	●	●	● (No.TA525)(注1) (No.TA526)(注2)	-	●	-	-
SF-C12	●	●	●	-	-	-	-	-
SF-C13	●	●	●	● (No.TA527)(注1) (No.TA528)(注2)	-	●	-	-
SF-C14EX	●	●	●	-	-	-	-	-
SF-C14EX-01	●	●	●	● (No.TA529)(注1) (No.TA530)(注2)	-	-	-	-

(注1):	与SF4B-A□-01<V2>组合。
(注2):	与SF4B-H□(G)-01<V2>／SF4B-F□-01<V2>组合。

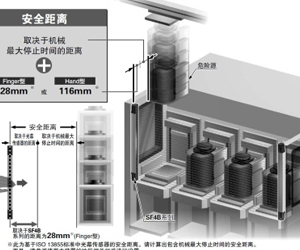

所有机型的反应时间统一为14ms、设计简单

无关光轴数、光轴间距及串联连接台数，都能实现14ms高速反应。
从而减轻了计算安全距离的工时。

※1	此为基于ISO 13855标准中光幕传感器的安全距离。
※2	最多可串联连接3套。(光轴总数最多为192个)。
※3	请计算出包含机械最大停止时间的安全距离。而且，请参阅使用本装置的地区相关标准进行设置。

可根据使用现场的情况，从3种类型中选择

光幕传感器SF4B系列检测范围230〜1,910mm(Finger型到1,270mm)的丰富的变化。3种类型可以混合在一条直列上的连接。

※	SF4B-□-01<V2>用作日本国内冲压设备安全装置时，检测高度不同。

配备屏蔽控制功能，兼顾安全性和生产率（SF4B-□-03<V2>除外）

光幕传感器本体配备屏蔽控制功能，仅在人体通过时使生产线停止，而工件通过时则可照常运行。可将屏蔽传感器和屏蔽灯直接与光幕传感器连接，无需屏蔽专用控制器。低成本，且兼顾安全性和生产率。

屏蔽控制中的生产线停止后，也能顺利而安全地重新启动！配备重启功能
（SF4B-□-03<V2>除外）

即使由于工件导致光幕传感器处于被遮光状态，从而使电源关闭时，或在进入屏蔽前(屏蔽传感器只有一个被遮光的状态)生产线停止时，装置也可顺利且安全地重新启动，无需清除遮光的工件。

(例)光幕传感器处于遮光状态而断电时

构建无需专用安全继电器单元的安全电路

光幕传感器本体内置安全继电器单元的功能，可对外部设备进行监控(继电器熔敷监视等)，并具备联锁功能等。无需安全继电器单元即可构建安全电路，由于能使控制柜更加小型化，从而有助于降低成本。

安全继电器推荐产品指南

●安全继电器
松下电器制SF继电器

注意：关于推荐品的详情，敬请联系我们。

一眼就可确认入光位置的光轴对齐指示灯

光轴对齐指示灯将光幕传感器的光轴分成4等分显示。作为光轴的对齐基准，当底端(或顶端)的光轴对齐时，LED呈红色闪烁。此后，光轴对齐的部分依次亮红灯，如果所有光轴都入光则所有的LED均亮绿灯。再加上稳定入光指示灯(STB)，可确保设置更加稳定。

通过光轴调整器轻松操作

通过激光光点调整光轴。
由干电池供电，接通设备电源前即可完成光轴调整。

易于判别投光器和受光器

投光器为灰色，受光器为黑色，容易识别。可减少施工或维护时因误配线或误识别引起的故障。而且，还可从光幕传感器的正面确认型号。

无需防干扰电线即可减少相互干扰

配备了抗干扰能力强的ELCA(Extraneous Light Check & Avoid功能。由于光幕传感器的扫描时间可自动转换，从而可免受干扰的影响，因此无需在装置间进行防干扰电线的配线。

减少干扰光引起的误动作

采用双重扫描方式^※重试处理等独创新功能，可以避免外围设备带来的瞬间干扰光的影响。减少了干扰光造成的误动作，从而减少了机械的频繁停机、重启
※日本已取得使用新案

大幅提高工作效率(SF4B-□G除外)

光轴调整用内六角螺栓安装在正面，以确保工作效率。螺栓清晰可见，光轴调整轻松。此外，光轴调整器采用由M5螺栓直接切实固定的结构，光轴不易偏移。

可手动进行各种设定的手动控制器SFB-HC(另售)

■各光轴屏蔽控制功能
使用手动控制器SFB-HC^※(另售)，可仅对特定光轴进行屏蔽控制。可以对光轴进行指定，因此无需另外设置用于防止人员进入的防护装置。

例如，如果按照工件高度，将第1至第10光轴的屏蔽控制功能设定为有效，那么当第11光轴以上的光轴被遮挡时，即判断障碍物为人体，并使机械停止。

※使用SF4B-□-01<V2>、SF4B-□-03<V2>およびSF-C14EX-01时，不能使用手动控制器。

■可选择有效光轴！配备固定消隐功能
配备有即使特定光轴被遮光也不会导致控制输出(OSSD)OFF的固定消隐功能。存在障碍物长时间遮挡特定光轴的应用时，非常便利。
而且，当障碍物离开检测区域时，控制输出(OSSD)会强制OFF，因此该功能十分安全。

■可使不特定光轴失效！配备浮动消隐功能
可使不特定的1、2或3个光轴失效。当被遮光光轴数在设定光轴数以下时，控制输出(OSSD)不会OFF。
工序更替时，例如障碍物在检测区域内移动，以及向光幕传感器的检测区域内放置材料等时，此功能非常方便。

(注1)：如使用浮动消隐功能，则最小检测物体会改变。

可变更辅助输出的输出模式

模式No.	内容
0	控制输出(OSSD1、OSSD2)的负逻辑(出厂设定)
1	控制输出(OSSD1、OSSD2)的正逻辑
2	投光时：输出ON、非投光时：输出OFF
3	投光时：输出OFF、非投光时：输出ON
4	不不稳定入光时：OFF(注1)
5	不稳定入光时：ON(注1)
6	屏蔽时： ON
7	屏蔽时： OFF
8	入光时： ON、遮光时： OFF(注2)
9	入光时： OFF、遮光时： ON(注2)

(注1):	当使用固定消隐功能、浮动消隐功能以及屏蔽功能时该模式不能使用。
(注2):	不管固定消隐功能、浮动消隐功能以及屏蔽功能如何，均输出检测区域的入光/遮光状态。

配备其它丰富的功能
[投光量控制功能]
该功能用于减少投光量。可在普通模式和短路模式这2个阶段变更设定。出厂设定为普通模式。

[设定内容监控功能]
该功能可确认光幕传感器的各种设定内容。

[保护功能]
该功能确保只有输入密码时才可变更光幕传感器的设定。出厂设定为保护功能无效。

[设定复制功能]
可将设定内容复制到其它的光幕传感器中。在重复进行相同设定时，该功能可节约设定时间。

[屏蔽灯诊断的设定]
如果使屏蔽灯诊断失效，那么即使屏蔽灯关闭，屏蔽功能也可继续运行。

※更多详细功能请参照SF4B<V2>说明书。

INFORMATION

安全机器选型指南

种类

安装支架和连接电缆另售。

SF4B-□-01〈V2〉用作日本冲压设备、切断机(切纸机)的安全装置时(若不是则参阅上述内容)

【1】光幕传感器

光幕传感器本体不附带安装支架和底帽电缆。请务必购买另售的专用安装支架和底帽电缆。

Finger型　最小检测物体ø14mm(10mm间距)

形状	检测距离(注1) (有效距离)	型号(注2)		光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	-	适用于日本冲压设备、切断机 SFB-HC无效	光轴数	-	SF4B-□-01<V2> 用作日本冲压设备、切断机时
	0.3～7m	SF4B-F23<V2>	SF4B-F23-01<V2>	23	230 mm	220 mm
		SF4B-F31<V2>	SF4B-F31-01<V2>	31	310 mm	300 mm
		SF4B-F39<V2>	SF4B-F39-01<V2>	39	390 mm	380 mm
		SF4B-F47<V2>	SF4B-F47-01<V2>	47	470 mm	460 mm
		SF4B-F55<V2>	SF4B-F55-01<V2>	55	550 mm	540 mm
		SF4B-F63<V2>	SF4B-F63-01<V2>	63	630 mm	620 mm
		SF4B-F71<V2>	SF4B-F71-01<V2>	71	710 mm	700 mm
		SF4B-F79<V2>	SF4B-F79-01<V2>	79	790 mm	780 mm
		SF4B-F95<V2>	SF4B-F95-01<V2>	95	950 mm	940 mm
		SF4B-F111<V2>	SF4B-F111-01<V2>	111	1,110 mm	1,100 mm
		SF4B-F127<V2>	SF4B-F127-01<V2>	127	1,27 0mm	1,26 0mm

Hand型　最小检测物体ø25mm(20mm间距)

形状	检测距离(注1) (有效距离)	型号(注2)		光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	-	适用于日本冲压设备、切断机 SFB-HC无效	光轴数	-	SF4B-□-01<V2> 用作日本冲压设备、切断机时
	0.3～9m	SF4B-H12<V2>	SF4B-H12-01<V2>	12	230 mm	220 mm
		SF4B-H16<V2>	SF4B-H16-01<V2>	16	310 mm	30 0mm
		SF4B-H20<V2>	SF4B-H20-01<V2>	20	390 mm	380 mm
		SF4B-H24<V2>	SF4B-H24-01<V2>	24	470 mm	460 mm
		SF4B-H28<V2>	SF4B-H28-01<V2>	28	550 mm	540 mm
		SF4B-H32<V2>	SF4B-H32-01<V2>	32	630 mm	620 mm
		SF4B-H36<V2>	SF4B-H36-01<V2>	36	710 mm	700 mm
		SF4B-H40<V2>	SF4B-H40-01<V2>	40	790 mm	780 mm
		SF4B-H48<V2>	SF4B-H48-01<V2>	48	950 mm	940 mm
		SF4B-H56<V2>	SF4B-H56-01<V2>	56	1,110 mm	1,100 mm
		SF4B-H64<V2>	SF4B-H64-01<V2>	64	1,270 mm	1,260 mm
	0.3～7m	SF4B-H72<V2>	SF4B-H72-01<V2>	72	1,430 mm	1,420 mm
		SF4B-H80<V2>	SF4B-H80-01<V2>	80	1,590 mm	1,58 0mm
		SF4B-H88<V2>	SF4B-H88-01<V2>	88	1,750 mm	1,740 mm
		SF4B-H96<V2>	SF4B-H96-01<V2>	96	1,910 mm	1,900 mm

Arm／Foot型　最小检测物体ø45mm(40mm间距)

形状	检测距离(注1) (有效距离)	型号(注2)		光轴数	检测高度(注3) (防护高度)
形状	检测距离(注1) (有效距离)	-	适用于日本冲压设备、切断机 SFB-HC无效	光轴数	-	SF4B-□-01<V2> 用作日本冲压设备、切断机时
	0.3～9m	SF4B-A6<V2>	SF4B-A6-01<V2>	6	230 mm	200 mm
		SF4B-A8<V2>	SF4B-A8-01<V2>	8	310 mm	280 mm
		SF4B-A10<V2>	SF4B-A10-01<V2>	10	390 mm	360 mm
		SF4B-A12<V2>	SF4B-A12-01<V2>	12	470 mm	440 mm
		SF4B-A14<V2>	SF4B-A14-01<V2>	14	550 mm	520 mm
		SF4B-A16<V2>	SF4B-A16-01<V2>	16	630 mm	600 mm
		SF4B-A18<V2>	SF4B-A18-01<V2>	18	710 mm	680 mm
		SF4B-A20<V2>	SF4B-A20-01<V2>	20	790 mm	760 mm
		SF4B-A24<V2>	SF4B-A24-01<V2>	24	950 mm	92 0mm
		SF4B-A28<V2>	SF4B-A28-01<V2>	28	1,110 mm	1,080 mm
		SF4B-A32<V2>	SF4B-A32-01<V2>	32	1,270 mm	1,240 mm
	0.3～7m	SF4B-A36<V2>	SF4B-A36-01<V2>	36	1,430 mm	1,400 mm
		SF4B-A40<V2>	SF4B-A40-01<V2>	40	1,590 mm	1,560 mm
		SF4B-A44<V2>	SF4B-A44-01<V2>	44	1,750 mm	1,720 mm
		SF4B-A48<V2>	SF4B-A48-01<V2>	48	1,910 mm	1,880 mm

(注1):	检测距离是投光器和受光器之间的可设定范围。
(注2):	产品的铭牌上所标记的型号带"E"符号的机型为投光器，带"D"符号的机型为受光器。 (例)SF4B-F23<V2>の投光器：SF4B-F23E<V2>、SF4B-F23<V2>的受光器：SF4B-F23D<V2>
(注3):	SF4B-□-01<V2>用作日本国内冲压设备、切断机(切纸机)的安全装置时，检测高度为本装置的第1光轴的中心到最后一个光轴的中心的距离。

【2】安装支架

光幕传感器本体不附带安装支架。请务必购买。

品名			型号	内容
背面／侧面专用安装支架 (材质：铁)	M8背面专用安装支架		MS-SFB-7-T	背面方向专用。用1个M8内六角螺栓将光幕传感器安装在背面。 (投光器和受光器用4个1套)
	M8侧面专用安装支架		MS-SFB-8-T	侧面方向专用。用1个M8内六角螺栓将光幕传感器安装在侧面。 (投光器和受光器用4个1套)
	M8背面／侧面专用安装支架套件		MS-SFB-1-T2	根据支架组合方式，可用作背面专用的MS-SFB-7-T或侧面专用的MS-SFB-8-T。 (投光器和受光器用4个1套)
360°安装支架 (材质：锌压铸件) ※ 光幕传感器可在水平方向上 360°旋转。	标准安装支架		MS-SFB-1	用于光幕传感器背面和侧面安装时的安装支架。 (投光器和受光器用4个1套)
		M8 安装支架	MS-SFB-1-T	用1个M8内六角螺栓将光幕传感器安装在背面及侧面。 (投光器和受光器用4个1套)
	间距变换支架		MS-SFB-4	用于将检测高度为200mm以上的旧型光幕传感器更换成SF4B系列时的安装支架。用2个M5内六角螺栓安装。 (投光器和受光器用4个1套)
		M8 间距变换支架	MS-SFB-4-T	用于将检测高度为200mm以上的旧型光幕传感器更换成SF4B系列时的安装支架。用1个M8内六角螺栓安装。 (投光器和受光器用4个1套)
无死角安装支架 (材质：锌压铸件)			MS-SFB-3	安装支架可在不超出检测高度的情况下进行无死角安装。 (投光器和受光器用4个1套)

M8背面专用安装支架

MS-SFB-7-T
MS-SFB-1-T2(背面安装时)

支架4个1套
[附带M5(长18mm)内六角
螺栓4个]

M8侧面专用安装支架

MS-SFB-8-T
MS-SFB-1-T2(侧面安装时)

支架4个1套
[附带M5(长18mm)内六角
螺栓4个]

标准安装支架

MS-SFB-1

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)内六角
螺栓4个]

M8安装支架

MS-SFB-1-T

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)内六角
螺栓4个]

间距变换支架

MS-SFB-4

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)内六角
螺栓4个]

M8间距变换支架

MS-SFB-4-T

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)内六角
螺栓4个]

无死角
安装支架

MS-SFB-3

支架4个1套
[附带带有弹簧垫圈的M5(长25mm)
内六角螺栓4个、
垫片4块]

【3】【4】【5】【6】【7】连接电缆/延长电缆/串联连接用电缆

光幕传感器本体不附带连接电缆。请务必购买。

基本构成(8芯电缆)
【3】底帽电缆

种类	型号	内容
散装线	SFB-CCB3	电缆长3m 本体重量约370g(2根)	连接在光幕传感器本体上，用于配线或连接控制器单元SF-C13。投光器和受光器用2根1套
	SFB-CCB7	电缆长7m 本体重量约820g(2根)
	SFB-CCB10	电缆长10m 本体重量约1,160g(2根)
	SFB-CCB15	电缆长15m 本体重量约1,710g(2根)
连接器	SFB-CB05	电缆长0.5m 本体重量约95g(2根)	连接在光幕传感器本体上，用于连接延长用电缆或控制器单元SF-C11。投光器和受光器用2根1套连接器最大外径：ø14mm
	SFB-CB5	电缆长5m 本体重量约620g(2根)
	SFB-CB10	电缆长10m 本体重量约1,200g(2根)

基本构成(8芯电缆)
【4】延长用电缆

种类		型号	内容
单侧带连接器		SFB-CC3	电缆长3m 本体重量约380g(2根)	用于延长电缆或连接控制器单元SF-C13。投光器和受光器用2根1套连接器最大外径：ø14mm
单侧带连接器		SFB-CC10	电缆长10m 本体重量约1,200g(2根)	用于延长电缆或连接控制器单元SF-C13。投光器和受光器用2根1套连接器最大外径：ø14mm
两侧带连接器	用于投光器	SFB-CCJ3E	电缆长3m 本体重量约190g(1根)	用于延长电缆或连接控制器单元SF-C11、SF-C14EX。投光器和受光器用各1根连接器颜色：投光器用灰色、受光器用黑色连接器最大外径：ø14mm
	用于投光器	SFB-CCJ10E	电缆长10m 本体重量约580g(1根)
	用于受光器	SFB-CCJ3D	电缆长3m 本体重量约210g(1根)
	用于受光器	SFB-CCJ10D	电缆长10m 本体重量约600g(1根)

屏蔽控制构成(附带12芯电缆・防干扰电线)
【5】底帽电缆

种类	型号	内容
散装线	SFB-CCB3-MU	电缆长3m 本体重量约420g（2本）	连接在光幕传感器本体上，用于配线或连接控制器单元SF-C13。投光器和受光器用2根1套
散装线	SFB-CCB7-MU	电缆长7m 本体重量约930g（2本）	连接在光幕传感器本体上，用于配线或连接控制器单元SF-C13。投光器和受光器用2根1套
连接器	SFB-CB05-MU	电缆长0.5m 本体重量约110g（2本）	连接在光幕传感器本体上，用于连接延长用电缆或控制器单元SF-C12。投光器和受光器用2根1套连接器最大外径：ø16mm

屏蔽控制构成(附带12芯电缆・防干扰电线)
【6】延长用电缆

种类		型号	内容
单侧带连接器		SFB-CC3-MU	电缆长3m 本体重量约430g(2根)	用于延长电缆或连接控制器单元SF-C13。投光器和受光器用2根1套连接器最大外径：ø16mm
		SFB-CC7-MU	电缆长7m 本体重量约1,000g(2根)
		SFB-CC10-MU	电缆长10m 本体重量约1,300g(2根)
两侧带连接器	投光器用	SFB-CCJ3E-MU	电缆长3m 本体重量约190g(1根)	用于延长电缆或连接控制器单元SF-C12。投光器和受光器用各1根连接器颜色：投光器用灰色、受光器用黑色连接器最大外径：ø16mm
	投光器用	SFB-CCJ10E-MU	电缆长10m 本体重量约660g(1根)
	受光器用	SFB-CCJ3D-MU	电缆长3m 本体重量约210g(1根)
	受光器用	SFB-CCJ10D-MU	电缆长10m 本体重量约680g(1根)

【7】串联连接用电缆

型号	内容
SFB-CSL01	电缆长0.1m 本体重量约45g(2根)	串联连接光幕传感器时使用。投光器和受光器用2根1套(投光器和受光器用通用) 电缆颜色：灰色(投光器和受光器用通用)
SFB-CSL05	电缆长0.5m 本体重量约95g(2根)
SFB-CSL1	电缆长1m 本体重量约150g(2根)
SFB-CSL5	电缆长5m 本体重量约630g(2根)

【3】SF-C14EX专用连接电缆

型号	内容
SFB-CB05-EX	电缆长0.5m 本体重量约95g(2根)	与光幕传感器本体连接，用于连接控制器单元SF-C14EX或8芯延长用两侧带连接器电缆。投光器和受光器用2根1套连接器最大外径：ø14mm
SFB-CB5-EX	电缆长5m 本体重量约620g(2根)
SFB-CB10-EX	电缆长10m 本体重量约1,200g(2根)

【3】互换电缆

种类	型号	内容
SF4-AH□用 (PNP型)	SFB-CB05-A-P	电缆长0.5m 本体重量约110g(2根)	芯底帽电缆规格。由于可直接与旧型光幕传感器上使用的连接器电缆(控制电路侧)连接，因此能顺利替换为SF4B系列。并且，SFB-CB05-A-P及SFB-CB05-A-N在PNP输出或NPN输出的极性固定且不使用外部设备监控输入时也能使用。投光器和受光器用2根1套连接器最大外径：ø14mm
SF4-AH□-N用 (NPN型)	SFB-CB05-A-N
SF2-EH□用 (PNP型)	SFB-CB05-B-P
SF2-EH□-N用 (NPN型)	SFB-CB05-B-N

(注1)：无明确指定时，投光器用灰色电缆、受光器用灰色电缆(带黑线)，外径为ø6mm、最小弯曲半径为R6mm。

CC-Link Safety系统、光幕传感器连接用远程I/O单元SF-CL1T264T的连接电缆的详情请关联样本

【8】【9】【10】【11】【12】连接电缆/延长电缆/串联连接用电缆

光幕传感器本体不附带连接电缆。请务必购买。此外，未用作日本国内冲压设备、切断机(切纸机)的安全装置时，可使用【3】【4】【5】【6】【7】的电缆。

规格

光幕传感器个别规格

SF4B-F□<V2>

种类		最小检测物体ø14mm型(10mm间距)
型号		SF4B-F23□ <V2>	SF4B-F31□ <V2>	SF4B-F39□ <V2>	SF4B-F47□ <V2>	SF4B-F55□ <V2>	SF4B-F63□ <V2>
光轴数		23	31	39	47	55	63
检测高度(防护高度) (注2)		230mm	310mm	390mm	470mm	550mm	630mm
	SF4B-F□-01<V2> 用作国内冲压设备・切断机使用时	220mm	300mm	380mm	460mm	540mm	620mm
消耗电流		投光器：80mA以下、受光器：120mA以下			投光器：100mA以下、受光器：160mA以下
PFHd		2.4x10^-9	2.8x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9	4.4x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约510g	约660g	约810g	约960g	约1,110g	约1,260g

种类		最小检测物体ø14mm型(10mm间距)
型号		SF4B-F71□ <V2>	SF4B-F79□ <V2>	SF4B-F95□ <V2>	SF4B-F111□ <V2>	SF4B-F127□ <V2>
光轴数		71	79	95	111	127
检测高度(防护高度) (注2)		710mm	790mm	950mm	1,110mm	1,270mm
	SF4B-F□-01<V2> 用作国内冲压设备·切断机使用时	700mm	780mm	940mm	1,100mm	1,260mm
消耗电流		投光器：100mA以下、受光器：160mA以下	投光器：115mA以下、受光器：190mA以下		投光器：135mA以下、受光器：230mA以下
PFHd		4.8x10^-9	5.2x10^-9	6.0x10^-9	6.8x10^-9	7.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约1,420g	约1,570g	约1,870g	约2,170g	约2,470g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	SF4B-F□-01<V2>用作日本国内冲压设备、切断机(切纸机)的安全装置时，检测高度为本装置的第1光轴的中心到最后一个光轴的中心的距离。

SF4B-H□<V2>

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H12□ <V2>	SF4B-H16□ <V2>	SF4B-H20□ <V2>	SF4B-H24□ <V2>	SF4B-H28□ <V2>
光轴数		12	16	20	24	28
检测高度(防护高度) (注2)		230mm	310mm	390mm	470mm	550mm
	SF4B-H□-01<V2> 用作国内冲压设备·切断机使用时	220mm	300mm	380mm	460mm	540mm
消耗电流		投光器：70mA以下、受光器：95mA以下			投光器：80mA以下、受光器：115mA以下
PFHd		1.8x10^-9	2.0x10^-9	2.2x10^-9	2.4x10^-9	2.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约510g	约660g	约810g	约960g	约1,110g

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H32□ <V2>	SF4B-H36□ <V2>	SF4B-H40□ <V2>	SF4B-H48□ <V2>	SF4B-H56□ <V2>
光轴数		32	36	40	48	56
检测高度(防护高度) (注2)		630mm	710mm	790mm	950mm	1,110mm
	SF4B-H□-01<V2> 用于国内冲压设备·切断机使用时	620mm	700mm	780mm	940mm	1,100mm
消耗电流		投光器：80mA以下、受光器：115mA以下		投光器：90mA以下、受光器：140mA以下		投光器：100mA以下、受光器：160mA以下
PFHd		2.8x10^-9	3.0x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约1,260g	约1,420g	约1,570g	约1,870g	约2,170g

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H64□ <V2>	SF4B-H72□ <V2>	SF4B-H80□ <V2>	SF4B-H88□ <V2>	SF4B-H96□ <V2>
光轴数		64	72	80	88	96
检测高度(防护高度) (注2)		1,270mm	1,430mm	1,590mm	1,750mm	1,910mm
	SF4B-H□-01<V2> 用作国内冲压设备·切断器使用时	1,260mm	1,420mm	1,580mm	1,740mm	1,900mm
消耗电流		投光器：100mA以下、受光器：160mA以下	投光器：110mA以下、受光器：180mA以下		投光器：120mA以下、受光器：200mA以下
PFHd		4.4x10^-9	4.8x10^-9	5.2x10^-9	5.6x10^-9	6.0x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约2,470g	约2,770g	约3,070g	约3,370g	约3,670g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	SF4B-H□-01<V2>用作日本国内冲压设备、切断机(切纸机)的安全装置时，检测高度为本装置的第1光轴的中心到最后一个光轴的中心的距离。

SF4B-A□<V2>

种类		最小检测物体ø45mm型(40mm间距)
型号		SF4B-A6□ <V2>	SF4B-A8□ <V2>	SF4B-A10□ <V2>	SF4B-A12□ <V2>	SF4B-A14□ <V2>
光轴数		6	8	10	12	14
检测高度(防护高度) (注2)		230mm	310mm	390mm	470mm	550mm
	SF4B-A□-01<V2> 用作国内冲压设备·切断机使用时	200mm	280mm	360mm	440mm	520mm
消耗电流		投光器：65mA以下、受光器：85mA以下			投光器：70mA以下、受光器：95mA以下
PFHd		1.5x10^-9	1.6x10^-9	1.7x10^-9	1.8x10^-9	1.9x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约510g	约660g	约810g	约960g	约1,110g

种类		最小检测物体ø45mm型(40mm间距)
型号		SF4B-A16□ <V2>	SF4B-A18□ <V2>	SF4B-A20□ <V2>	SF4B-A24□ <V2>	SF4B-A28□ <V2>
光轴数		16	18	20	24	28
检测高度(防护高度) (注2)		630mm	710mm	790mm	950mm	1,110mm
	SF4B-A□-01<V2> 用作国内冲压设备·切断机使用时	600mm	680mm	760mm	920mm	1,080mm
消耗电流		投光器：70mA以下、受光器：95mA以下		投光器：75mA以下、受光器：105mA以下		投光器：80mA以下、受光器：120mA以下
PFHd		2.0x10^-9	2.1x10^-9	2.2x10^-9	2.4x10^-9	2.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约1,260g	约1,420g	约1,570g	约1,870g	约2,170g

种类		最小检测物体ø45mm型(40mm间距)
型号		SF4B-A32□ <V2>	SF4B-A36□ <V2>	SF4B-A40□ <V2>	SF4B-A44□ <V2>	SF4B-A48□ <V2>
光轴数		32	36	40	44	48
检测高度(防护高度) (注2)		1,270mm	1,430mm	1,590mm	1,750mm	1,910mm
	SF4B-A□-01<V2> 用作国内冲压设备·切断器使用时	1,240mm	1,400mm	1,560mm	1,720mm	1,880mm
消耗电流		投光器：80mA以下、受光器：120mA以下	投光器：85mA以下、受光器：130mA以下		投光器：95mA以下、受光器：140mA以下
PFHd		2.8x10^-9	3.0x10^-9	3.2x10^-9	3.4x10^-9	3.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约2,470g	约2,770g	约3,070g	约3,370g	约3,670g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	SF4B-A□-01<V2>用作日本国内冲压设备、切断机(切纸机)的安全装置时，检测高度为本装置的第1光轴的中心到最后一个光轴的中心的距离。

光幕传感器通用规格

种类		最小检测物体ø14mm	最小检测物体ø25mm	最小检测物体ø45mm
型号		SF4B-F□<V2>	SF4B-H□<V2>	SF4B-A□<V2>
	国内冲压设备·切断机对应	SF4B-F□-01<V2>	SF4B-H□-01<V2>	SF4B-A□-01<V2>
适用标准 (注2)	国际标准	IEC 61496 -1/2(类型4)、ISO 13849 -1(类别4、PLe)、IEC 61508 -1～7(SIL3)
	日本	JIS B 9704-1/2(类型4)、JIS B 9705 -1(类别4)、JIS C 0508-1～7(SIL3)
	欧洲(EU加盟)	EN 61496-1(类型4)、EN ISO 13849-1(类别4、PLe)、EN 61508-1～7(SIL3)、EN 55011、EN 50178、EN 61000 -6-2
	北美	ANSI/UL 61496 -1/2(类型4)、ANSI/UL 508、UL 1998(クラス2)、CAN/CSA 61496-1/2(类型4)、 CAN/CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、ANSI B11.1～B11.19、ANSI/RIA 15.06
	韩国S标志	S1-G-35-2005、S2-W-11-2003(仅限SF4B-□<V2>)
	中国GB	GB 4584
检测距离(有效距离) (注3)		0.3～7m	12～64光轴类型：0.3～9m 72～96光轴类型：0.3～7m	6～32光轴类型：0.3～9m 36～48光轴类型：0.3～7m
最小检测物体(注4)		ø14mm的不透明体	ø25mm的不透明体	ø45mm的不透明体
有效开口角度		检测距离超过3m时，为±2.5°以下(基于IEC 61496-2/UL 61496-2)
电源电压		24V DC±10%　脉冲P-P10%以下
控制输出 (OSSD1、OSSD2)		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) • PNP输出选择时：最大源电流200mA、NPN输出选择时：最大流入电流200mA • 外加电压：与电源电压相同(PNP输出选择时：控制输出和+V之间，NPN输出选择时：控制输出和0V之间) • 剩余电压：2.5V以下(PNP输出选择时：源电流200mA、NPN输出选择时：流入电流200mA)(电缆长20m时)
	工作模式 (输出动作)	所有光轴入光时ON，1个以上光轴遮光时OFF(光幕传感器内部异常及同步信号异常时OFF。)(注5)(注6)
	保护电路 (短路保护)	配备
反应时间		OFF反应时间为14ms以下、ON反应时间为80～90ms
辅助输出 ( 非安全输出)		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) • PNP输出选择时：最大源电流60mA、NPN输出选择时：最大流入电流60mA • 外加电压：与电源电压相同(PNP输出选择时：辅助输出和+V之间，NPN输出选择时：辅助输出和0V之间) • 剩余电压：2.5V以下(PNP输出选择时：源电流60mA、NPN输出选择时：流入电流60mA)(电缆长20m时)
	工作模式 (输出动作)	控制输出ON时OFF，控制输出OFF时ON(出厂设定状态下，可用手动控制器SFB-HC变更工作模式。)
	保护电路 (短路保护)	配备
	反应时间	OFF反应时间：34ms以下、ON反应时间：110ms以下
防干扰功能		配备(注7)
投光停止功能		配备
联锁功能機能		配备[手动复位/自动复位(注8)]
外部设备监控功能		配备
重启功能		配备(注7)
屏蔽功能		配备(注7)
可选功能 (注9)		固定消隐功能、浮动消隐功能、辅助输出切换功能、联锁设定变更功能外部继电器监控设定变更功能、屏蔽设定变更功能、保护功能、投光量控制功能
环境性能	保护构造	IP67、IP65(IEC)
	使用环境温度	-10～+55℃(注意不可结露、结冰)、存储时：-25～+70℃
	使用环境湿度	30～85%RH、保存時：30～95%RH
	使用环境照明度	白炽灯：受光面照明度3,500 lx以下
	耐电压/绝缘电阻	AC1,000V 1分钟　所有电源连接端子与外壳之间/所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
	耐振动/耐冲击	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时/加速度约300m/s²(約30G)X,Y和Z方向各3次
投光元件		红外LED(投光波峰波长：870nm)
材质		本体外壳：铝，上下外壳：铝，检测面：聚碳酸酯、聚酯树脂，盖：PBT
连接方式		连接器连接
配线长度		用另售的连接电缆，投光器和受光器全长可分别延长至50m(注10)
附件		MS-SFB-2(中间支撑支架)：(注11) SF4B-TR14(测试杆)：1根	MS-SFB-2(中间支撑支架)：(注11) SF4B-TR25(测试杆)：1根	MS-SFB-2(中间支撑支架)：(注11)

(注1):	：无指定时的测量条件为使用环境温度=+20℃。
(注2):	从2009年8月起产品符合PLe、SIL3。
(注3):	检测距离是在投光器和受光器之间可设定的范围。
(注4):	使用浮动消隐功能时，最小检测物体的大小会改变。
(注5):	屏蔽时，即使光轴被遮光也不会OFF。
(注6):	消隐功能有效时，工作模式改变。
(注7):	请使用12芯电缆。
(注8):	通过配线，可切换手动复位/自动复位。
(注9):	使用可选功能时，需要手动控制器SFB-HC(另售)。但当使用SF4B-□-01<V2>、SF-C14EX-01时，不能使用手动控制器。
(注10):	2套串联连接时，请将全长控制在30m以下(投光器和受光器各1根)，3套串联连接时，请将全长控制在20m以下(投光器和受光器各1根)。此外，使用屏蔽灯时，请对电缆进行配线，将全长控制在40m以下(投光器和受光器各1根)。
(注11):	下列传感器附带中间支撑支架(MS-SFB-2)。如下所述，附带的套件数量因产品而异。 [1套] SF4B-F□<V2>・・・79～111光轴的光幕传感器 SF4B-H□<V2>・・・40～56光轴的光幕传感器 SF4B-A□<V2>&#a12539;・・20～28光轴的光幕传感器 [2套] SF4B-F127□<V2>、SF4B-H□<V2>・・・64～80光轴的光幕传感器 SF4B-A□<V2>・・・32～40光轴的光幕传感器 [3套] SF4B-H□<V2>・・・88～96光轴的光幕传感器 SF4B-A□<V2>・・・44～48光轴的光幕传感器

手动控制器

型号	SFB-HC
电源电压	24V DC±10％　脉动P-P10％以下(与光幕传感器的电源通用)
消耗电流	65mA以下
通信方式	RS-485双向通信(专用程序)
数字式指示灯	4位红色LED显示×2(显示选择光轴、设定内容等)
FUNCTION指示灯	绿色LED×9(功能设定时亮起)
功能	固定消隐功能(出厂设定：无效) /浮动消隐功能(出厂设定：无效) /辅助输出切换功能(出厂设定：OSSD的负逻辑) /投光量控制功能(出厂设定：无效) /屏蔽设定变更功能[出厂设定：全光轴有效、A＝B、屏蔽灯诊断功能有效(Ver.2以后)、屏蔽传感器输出动作设定N.O./N.O.(Ver.2.1以上)] /联锁设定变更功能(出厂设定：启动/重启) /外部设备监控设定变更功能(出厂设定：有效，300ms) /重启设定变更功能60s(Ver.2.1以上) /设定内容监控功能 /保护功能(出厂设定：无效)(出厂时的密码：0000) /初始化功能/复制功能
使用环境温度	-10～+55℃(注意不可结露、结冰)，存储时：-25～+70℃
使用环境湿度	30～85％RH，存储时：30～85％RH
耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
电缆	附带8芯带连接器屏蔽电缆，长0.5m(2根)
重量	本体重量：约200g
附件	更换电缆：2根

(注1)：无指定时的测量条件为使用环境温度=+20℃。

光轴调整器

型号	SF-LAT-2N
电源电压	3V(5号碱性干电池×2节)
电池	1.5V(5号碱性干电池)×2节(可更换)
电池寿命	约30小时持续供电(碱性干电池、使用环境温度=+25℃)
光源	红色半导体激光：2级(IEC/JIS/FDA)(最大输出：1mW，投光波峰波长：650nm)(注2)
光点直径	约10mm(距离为5m时)
使用环境温度	0～+40℃(注意不可结露)，存储时：0～+55℃
使用环境湿度	35～85%RH、存储时：35～85%RH
材质	本体外壳：ABS，安装部：铝
重量	本体重量：约200g(包括干电池)
附件	5号碱性干电池：2节

(注1)：无指定时的测量条件为使用环境温度=+20℃
(注2)：依据第50号激光通告(2001.7.26)，以FDA标准(21 CFR 1040.10)为准。

隅角镜

型号		RF-SFBH-□
检测距离		隅角镜1面：衰减至90％，隅角镜2面：衰减至80％(与SF4B系列组合)
环境性能	使用环境温度	-10～+55℃(注意不可结露、结冰)，存储时：-25～+70℃
	使用环境湿度	30～85％RH，存储时：30～95％RH
	耐振动	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度300m/s²(约30G)　X,Y和Z方向各3次
材质		本体外壳：铝，安装支架：不锈钢，隅角镜(背面镜)：玻璃，侧盖：EPDM
附件		中间支撑支架 (RF-SFBH-40/48/56/64：1套，RF-SFBH-72/80/88/96：2套)

(注1)：无指定时的测量条件为使用环境温度=+20℃。
(注2)：由于隅角镜未经过日本厚生劳动省的认证，所以不能用作日本国内冲压设备、切断机(切纸机)。

尺寸图

单位mm

SF4B-□<V2>

光幕传感器

安装支架安装图

下图所示为安装了标准安装支架MS-SFB-1(另售)与中间支撑支架后的状态。

<背面安装>

<侧面安装>

型号			检测高度（本体长度）			安装间距	全长	中间支撑支架安装间距
			A	A'(注1)		B	C	D	E	F
			A	SF4B-F□-01<V2> SF4B-H□-01<V2>	SF4B-A□-01<V2>	B	C	D	E	F
SF4B-F23□ <V2>	SF4B-H12□ <V2>	SF4B-A6□ <V2>	230	220	200	270	286	-	-	-
SF4B-F31□ <V2>	SF4B-H16□ <V2>	SF4B-A8□ <V2>	310	300	280	350	366	-	-	-
SF4B-F39□ <V2>	SF4B-H20□ <V2>	SF4B-A10□ <V2>	390	380	360	430	446	-	-	-
SF4B-F47□ <V2>	SF4B-H24□ <V2>	SF4B-A12□ <V2>	470	460	440	510	526	-	-	-
SF4B-F55□ <V2>	SF4B-H28□ <V2>	SF4B-A14□ <V2>	550	540	520	590	606	-	-	-
SF4B-F63□ <V2>	SF4B-H32□ <V2>	SF4B-A16□ <V2>	630	620	600	670	686	-	-	-
SF4B-F71□ <V2>	SF4B-H36□ <V2>	SF4B-A18□ <V2>	710	700	680	750	766	-	-	-
SF4B-F79□ <V2>	SF4B-H40□ <V2>	SF4B-A20□ <V2>	790	780	760	830	846	390	-	-
SF4B-F95□ <V2>	SF4B-H48□ <V2>	SF4B-A24□ <V2>	950	940	920	990	1,006	470	-	-
SF4B-F111□ <V2>	SF4B-H56□ <V2>	SF4B-A28□ <V2>	1,110	1,100	1,080	1,150	1,166	550	-	-
SF4B-F127□ <V2>	SF4B-H64□ <V2>	SF4B-A32□ <V2>	1,270	1,260	1,240	1,310	1,326	418	842	-
-	SF4B-H72□ <V2>	SF4B-A36□ <V2>	1,430	1,420	1,400	1,470	1,486	472	948	-
-	SF4B-H80□ <V2>	SF4B-A40□ <V2>	1,590	1,580	1,560	1,630	1,646	525	1,055	-
-	SF4B-H88□ <V2>	SF4B-A44□ <V2>	1,750	1,740	1,720	1,790	1,806	433	870	1,380
-	SF4B-H96□ <V2>	SF4B-A48□ <V2>	1,910	1,900	1,880	1,950	1,966	473	950	1,428

(注1):	SF4B-□-01 <V2>用作日本国内冲压设备、切断机(切纸机)的安全装置时，检测高度(A’)为本装置的第 1光轴的中心到最后一个光轴的中心的距离。

型号	光轴间距	第1光轴位置
型号	G	H
SF4B-F□<V2>	10	5
SF4B-H□<V2>	20	5
SF4B-A□<V2>	40	15

SF4B-□<V2>

光幕传感器

安装支架安装图

下图所示为安装了无死角安装支架MS-SFB-3(另售)与中间支撑支架后的状态。

<背面安装>

<侧面安装>

型号			检测高度(本体长度)			MS-SFB-3 安装间距		中间支撑支架安装间距
			A	A'(注1)		J	K	L	M	N
			A	SF4B-F□-01<V2> SF4B-H□-01<V2>	SF4B-A□-01<V2>	J	K	L	M	N
SF4B-F23□ <V2>	SF4B-H12□ <V2>	SF4B-A6□ <V2>	230	220	200	209	201	-	-	-
SF4B-F31□ <V2>	SF4B-H16□ <V2>	SF4B-A8□ <V2>	310	300	280	289	281	-	-	-
SF4B-F39□ <V2>	SF4B-H20□ <V2>	SF4B-A10□ <V2>	390	380	360	369	361	-	-	-
SF4B-F47□ <V2>	SF4B-H24□ <V2>	SF4B-A12□ <V2>	470	460	440	449	441	-	-	-
SF4B-F55□ <V2>	SF4B-H28□ <V2>	SF4B-A14□ <V2>	550	540	520	529	521	-	-	-
SF4B-F63□ <V2>	SF4B-H32□ <V2>	SF4B-A16□ <V2>	630	620	600	609	601	-	-	-
SF4B-F71□ <V2>	SF4B-H36□ <V2>	SF4B-A18□ <V2>	710	700	680	689	681	-	-	-
SF4B-F79□ <V2>	SF4B-H40□ <V2>	SF4B-A20□ <V2>	790	780	760	769	761	370	-	-
SF4B-F95□ <V2>	SF4B-H48□ <V2>	SF4B-A24□ <V2>	950	940	920	929	921	450	-	-
SF4B-F111□ <V2>	SF4B-H56□ <V2>	SF4B-A28□ <V2>	1,110	1,100	1,080	1,089	1,081	530	-	-
SF4B-F127□ <V2>	SF4B-H64□ <V2>	SF4B-A32□ <V2>	1,270	1,260	1,240	1,249	1,241	398	822	-
-	SF4B-H72□ <V2>	SF4B-A36□ <V2>	1,430	1,420	1,400	1,409	1,401	452	928	-
-	SF4B-H80□ <V2>	SF4B-A40□ <V2>	1,590	1,580	1,560	1,569	1,561	505	1,035	-
-	SF4B-H88□ <V2>	SF4B-A44□ <V2>	1,750	1,740	1,720	1,729	1,721	413	850	1,288
-	SF4B-H96□ <V2>	SF4B-A48□ <V2>	1,910	1,900	1,880	1,889	1,881	453	930	1,408

(注1):	SF4B-□-01 <V2>用作日本国内冲压设备、切断机(切纸机)的安全装置时，检测高度(A’)为本装置的第 1光轴的中心到最后一个光轴的中心的距离。

型号	光轴间距	第1光轴位置
型号	G	H
SF4B-F□<V2>	10	5
SF4B-H□<V2>	20	5
SF4B-A□<V2>	40	15

SF4B-□<V2>

光幕传感器

保护杆套件MC-SFBH-□安装图

下图所示为安装了正面防护用具(MC-SFBH-□)后的图示。

材质：
安装支架…锌压铸件
保护杆…铝

支架2个(R型・L型各1个)、保护杆1根1套
附带M5（长16mm）内六角螺旋、
M5（长20mm）内六角螺栓各2个

背面/侧面专用保护杆套件MC-SFBH-□-T安装图

下图所示为安装了正面防护用具(MC-SFBH-□-T)后的图示。

<背面安装>

<侧面安装>

材质：
安装支架…铁(铬酸盐光泽处理)
保护杆…铝

支架2个(R型・L型各1个)、保护杆1根1套
附带M5(长18mm)内六角螺栓、
M5(长20mm)内六角螺栓各2个

型号	适用的光幕传感器型号			A	B	C	D
MC-SFBH-12(-T)	SF4B-F23□ <V2>	SF4B-H12□ <V2>	SF4B-A6□ <V2>	230	279	296	250
MC-SFBH-16(-T)	SF4B-F31□ <V2>	SF4B-H16□ <V2>	SF4B-A8□ <V2>	310	359	376	330
MC-SFBH-20(-T)	SF4B-F39□ <V2>	SF4B-H20□ <V2>	SF4B-A10□ <V2>	390	439	456	410
MC-SFBH-24(-T)	SF4B-F47□ <V2>	SF4B-H24□ <V2>	SF4B-A12□ <V2>	470	519	536	490
MC-SFBH-28(-T)	SF4B-F55□ <V2>	SF4B-H28□ <V2>	SF4B-A14□ <V2>	550	599	616	570
MC-SFBH-32(-T)	SF4B-F63□ <V2>	SF4B-H32□ <V2>	SF4B-A16□ <V2>	630	679	696	650
MC-SFBH-36(-T)	SF4B-F71□ <V2>	SF4B-H36□ <V2>	SF4B-A18□ <V2>	710	759	776	730
MC-SFBH-40(-T)	SF4B-F79□ <V2>	SF4B-H40□ <V2>	SF4B-A20□ <V2>	790	839	856	810
MC-SFBH-48(-T)	SF4B-F95□ <V2>	SF4B-H48□ <V2>	SF4B-A24□ <V2>	950	999	1,016	970
MC-SFBH-56(-T)	SF4B-F111□ <V2>	SF4B-H56□ <V2>	SF4B-A28□ <V2>	1,110	1,159	1,176	1,130
MC-SFBH-64(-T)	SF4B-F127□ <V2>	SF4B-H64□ <V2>	SF4B-A32□ <V2>	1,270	1,319	1,336	1,290
MC-SFBH-72(-T)	-	SF4B-H72□ <V2>	SF4B-A36□ <V2>	1,430	1,479	1,496	1,450
MC-SFBH-80(-T)	-	SF4B-H80□ <V2>	SF4B-A40□ <V2>	1,590	1,639	1,656	1,610
MC-SFBH-88(-T)	-	SF4B-H88□ <V2>	SF4B-A44□ <V2>	1,750	1,799	1,816	1,770
MC-SFBH-96(-T)	-	SF4B-H96□ <V2>	SF4B-A48□ <V2>	1,910	1,959	1,976	1,930

RF-SFBH-□

隅角镜(另售)

型号	A	B	C	D	E	F	本体重量
RF-SFBH-12	236	246	298	-	-	272	约970g
RF-SFBH-16	316	326	378	-	-	352	约1,170g
RF-SFBH-20	396	406	458	-	-	432	约1,370g
RF-SFBH-24	476	486	538	-	-	512	约1,570g
RF-SFBH-28	556	566	618	-	-	592	约1,770g
RF-SFBH-32	636	646	698	-	-	672	约1,970g
RF-SFBH-36	716	726	778	-	-	752	约2,170g
RF-SFBH-40	796	806	858	458±50	-	832	约2,660g
RF-SFBH-48	956	966	1,018	538±50	-	992	约3,060g
RF-SFBH-56	1,116	1,126	1,178	618±50	-	1,152	约3,460g
RF-SFBH-64	1,276	1,286	1,338	698±50	-	1,312	约3,890g
RF-SFBH-72	1,436	1,446	1,498	538±50	1,018±50	1,472	约4,550g
RF-SFBH-80	1,596	1,606	1,658	591±50	1,125±50	1,632	约4,950g
RF-SFBH-88	1,756	1,766	1,818	645±50	1,231±50	1,792	约5,350g
RF-SFBH-96	1,916	1,926	1,978	698±50	1,338±50	1,952	约5,750g

MS-SFB-1

标准安装支架(另售)

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)
内六角螺栓4个]

MS-SFB-1-T

M8安装支架(另售)

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)
内六角螺栓4个]

MS-SFB-2

中间支撑支架(光幕传感器中附带)

(注1)：下列传感器附带中间支撑支架(MS-SFB-2)。
附带的套件数量因产品而异。

1套：
SF4B-F□<V2>…79〜111光轴的光幕传感器
SF4B-H□<V2>…40〜56光轴的光幕传感器
SF4B-A□<V2>…20〜28光轴的光幕传感器
2套：
SF4B-F127□<V2>
SF4B-H□<V2>…64〜80光轴的光幕传感器
SF4B-A□<V2>…32〜40光轴的光幕传感器
3套：
SF4B-H□<V2>…88〜96光轴的光幕传感器
SF4B-A□<V2>…44〜48光轴的光幕传感器

MS-SFB-3

无死角安装支架(另售)

<本体>

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈
的M5(长25mm)
内六角螺栓4个、
垫片4块]

<垫片>

<L字形安装>

(注1)：手指型的光轴间距为10mm，因此可实现无死角安装。
需采取增加防护罩等措施。

<安装调整范围>

光幕传感器的角度调整范围在±15°以内。

MS-SFB-4

间距变换支架(另售)

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)内六角
螺栓4个]

MS-SFB-4-T

M8间距变换支架(另售)

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)内六角
螺栓4个]

MS-SFB-7-T　MS-SFB-1-T2(背面安装时)

M8背面专用安装支架(另售)　M8背面/侧面专用安装支架套件(另售)

材质：铁(铬酸盐光泽处理)

支架4个1套
[附带M5(长18mm)内六角螺栓4个]

<安装调整范围>

光幕传感器的角度调整范围在±15°以内。

MS-SFB-8-T　MS-SFB-1-T2(侧面安装时)

M8背面专用安装支架(另售)　M8背面/侧面专用安装支架套件(另售)

<MS-SFB-8-T(R)>

<MS-SFB-8-T(L)>

<安装调整范围>

光幕传感器的角度调整范围在±15°以内。

材质：铁(铬酸盐光泽处理)

支架4个(R型·L型各2个)1套
[附带M5(长18mm)内六角螺栓4个]

SFB-WY1

Y型连接器(另售)

本体重量：约35g

SFB-HC

手动控制器(另售)

SF-LAT-2N

光轴调整器(另售)

SF-IND-2

光幕传感器大型指示灯(另售)

材质：
支架部…SPCC(黑色铬酸盐)
外壳…POM
外罩…聚碳酸酯

: 售前客服 售后客服

0769-23320739

新品推荐

特价产品

Panasonic(日本松下)

MITSUBISHI(日本三菱)

WEAN WELL(台湾明纬)

WEINVIEW(台湾威纶)

HANGTAI(航泰SCR)

产品中心

光幕传感器[Type4 PLe SIL3] SF4B Ver.2

基本信息 产品特点 详细规格 产品尺寸

特点

提高耐环境性能，使用更方便 [新结构]

配备数字式故障指示灯，故障内容一目了然

适用于PNP/NPN两种极性

支持全球冲压设备、切断机(切纸机)的安全

所有机型的反应时间统一为14ms、设计简单

可根据使用现场的情况，从3种类型中选择

配备屏蔽控制功能，兼顾安全性和生产率（SF4B-□-03<V2>除外）

屏蔽控制中的生产线停止后，也能顺利而安全地重新启动！配备重启功能 （SF4B-□-03<V2>除外）

构建无需专用安全继电器单元的安全电路

一眼就可确认入光位置的光轴对齐指示灯

通过光轴调整器轻松操作

易于判别投光器和受光器

无需防干扰电线即可减少相互干扰

减少干扰光引起的误动作

大幅提高工作效率(SF4B-□G除外)

可手动进行各种设定的手动控制器SFB-HC(另售)

INFORMATION

安全机器选型指南

种类

SF4B-□-01〈V2〉用作日本冲压设备、切断机(切纸机)的安全装置时(若不是则参阅上述内容)

【1】光幕传感器

【2】安装支架

M8背面专用安装支架

M8侧面专用安装支架

标准安装支架

M8安装支架

间距变换支架

M8间距变换支架

无死角 安装支架

【3】【4】【5】【6】【7】连接电缆/延长电缆/串联连接用电缆

【8】【9】【10】【11】【12】连接电缆/延长电缆/串联连接用电缆

规格

光幕传感器个别规格

SF4B-F□<V2>

SF4B-H□<V2>

SF4B-A□<V2>

光幕传感器通用规格

手动控制器

光轴调整器

隅角镜

尺寸图

SF4B-□<V2>

SF4B-□<V2>

SF4B-□<V2>

RF-SFBH-□

MS-SFB-1

MS-SFB-1-T

MS-SFB-2

MS-SFB-3

MS-SFB-4

MS-SFB-4-T

MS-SFB-7-T MS-SFB-1-T2(背面安装时)

MS-SFB-8-T MS-SFB-1-T2(侧面安装时)

SFB-WY1

SFB-HC

SF-LAT-2N

SF-IND-2

基本信息

产品特点

详细规格

产品尺寸

屏蔽控制中的生产线停止后，也能顺利而安全地重新启动！配备重启功能
（SF4B-□-03<V2>除外）

无死角
安装支架

MS-SFB-7-T　MS-SFB-1-T2(背面安装时)

MS-SFB-8-T　MS-SFB-1-T2(侧面安装时)
