超薄型光幕传感器[Type4 PLe SIL3] SF4C

  • 安全性与生产性的极致,融为一致 超薄型光幕光幕传感器Finger型新上市!
  • 产品型号:SF4C系列
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

安全性与生产性的极致,融为一体

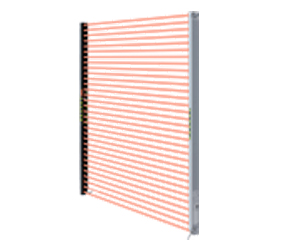

超薄型光幕传感器

超薄型光幕传感器[Type4 PLe SIL3] SF4C

CE※1 适用OSHA/ANSI JIS TUV SUD※2 TUV※3 韩国S标志※4

※1 机械·EMC指定适用
※2 认证获得
※3 NRTL认证
※4 认证获得(仅限SF4C-H□)

特点

■为了安全的使用

在使用光幕传感器的同时、为了确认系统完全处于安全中,请满足以下要求的控制系统的构成。
>>关于光幕传感器使用上的注意事项

正适合宽13mm的小型设备

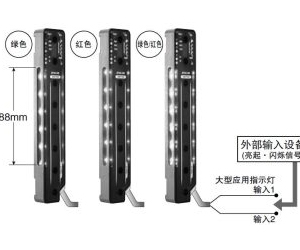

可用于多种用途,同时使装置更加简单[大型应用指示灯]

配置于光幕传感器中央部3面的高亮度LED指示灯根据外部输入点亮为绿色·红色。无需另外准备作业指示灯,装置更加简洁。

可用于多种用途,同时使装置更加简单[大型应用指示灯]

■应用

应用

更薄,使用范围更大

光幕传感器更薄,使得装置的工作宽度增加,工作性大幅提高。

更薄,使用范围更大

保护构造IP67

如此小型的光幕传感器,实现IP67(IEC/JIS)保护构造。

适用于充电电池制造的最佳材质

SF4C的本体采用树脂,安装支架采用SUS,均为指定材质。非常适用于充电电池制造以及食品制造机械等。

适用于充电电池制造的最佳材质

业界首创!连接安全设备,节省配线[安全输入功能]

光幕传感器本体上可以连接紧急停止开关、安全门开关等的输出接点。此外,使用手动控制器SFC-HC,可以对3套光幕传感器进行跨接配线,同时对安全输出进行集中控制。

业界首创! 连接安全设备,节省配线[安全输入功能]

■直接连接各种安全设备

直接连接各种安全设备

■使用手动控制器SFC-HC,可对3套光幕传感器进行跨接配线(注1)

(注1):从SF4C系列Ver.2.1起,可以使用手动控制器SFC-HC进行设定。

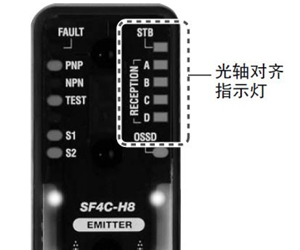

光轴对齐指示灯,缩短启动时间

光幕传感器的光轴分成4等分显示,入光位置一目了然。作为光轴的对齐基准,当底端(或顶端)的光轴对齐时,LED呈红色闪烁。此后,光轴对齐的部分依次亮红灯,如果所有光轴都入光则所有的LED均亮绿灯。再加上入光量指示灯(STB),可确保设置更加稳定。

光轴对齐指示灯,缩短启动时间

1种型号即可对应PNP/NPN两种极性,减少登陆型号

1种型号同时支持PNP晶体管输出和NPN晶体管输出。PNP的国外设备、NPN传感器的调换、正极接地的工厂、设备的国外转移等等,1种型号即可适应全球各种控制电路。

1种型号即可对应PNP/NPN两种极性,减少登陆型号

无需光幕传感器专用安全继电器单元,即可构建安全电路〔外部设备监控功能〕

光幕传感器本体内置安全继电器单元的功能,可对外部设备进行监控(继电器熔敷监视等),并具备联锁功能等。因此无需使用安全继电器即可构建安全电路,同时减小控制柜的体积,实现成本节约。

无需光幕传感器专用安全继电器单元,即可构建安全电路〔外部设备监控功能〕

无需专用单元即可直接与外部设备(安全继电器等)连接,因此能够有效实现装置的简略化,在节约成本的同时,减少各种故障。

安全继电器推荐商品的通告

●安全继电器
Panasonic(株)生产的SF继电器新窗口中打开

关于推荐品的详细情况,敬请联系我们

安全性、生产性、削减成本〔屏蔽控制功能〕

光幕传感器本体内置屏蔽控制功能,仅在人体通过时使生产线停止,而工件通过时则可照常运行。屏蔽传感器与屏蔽灯可直接连接至光幕传感器。此外,还可将大型应用指示灯作为屏蔽灯使用,减少配线故障,同时实现安全性、生产性的提高和成本下降。

安全性、生产性、削减成本〔屏蔽控制功能〕

重量轻!

树脂本体的SF4C同来以外的铝合金类型的相比轻了约45%设备安装的负担减轻,设备安装负担减轻,设备搬运、海外出口时对设备整体重量减轻的贡献。
※去除电缆部分




种类

【1】【2】光幕传感器

(注1):检测距离是投光器和受光器之间的可设定范围。
(注2):产品的铭牌上所标记的型号带“E”符号的机型为投光器,带“D”符号的机型为受光器。 (例)SF4C-H8-J05的投光器:SF4C-H8E-J05、SF4C-H8-J05的受光器:SF4C-H8D-J05

【3】【4】连接电缆

维护部件(光幕传感器中附带)

标准安装支架

MS-SFC-1

规格

光幕传感器个别规格

种类 最小检测物体φ25mm(20mm间距)
型号 中继连接器
SF4C-H8-J05 SF4C-H12-J05 SF4C-H16-J05
电缆
SF4C-H8 SF4C-H12 SF4C-H16
光轴数 8 12 16
检测高度
(防护高度)
160mm 240mm 320mm
消耗电流 大型应用
指示灯
熄灭时
投光器:70mA以下
受光器:85mA以下
投光器:70mA以下
受光器:90mA以下
大型应用
指示灯
亮起时
投光器:120mA以下
受光器:135mA以下
投光器:120mA以下
受光器:140mA以下
PFHd 1.66×10-9 1.90×10-9 2.10×10-9
MTTFd 100年以上
重量
(投・受光器
合计)
中继连接器
本体重量:约240g 本体重量:约300g 本体重量:约360g
电缆
本体重量:约630g 本体重量:约700g 本体重量:约760g
种类 最小检测物体φ25mm(20mm间距)
型号 中继连接器
SF4C-H20
-J05
SF4C-H24
-J05
SF4C-H28
-J05
SF4C-H32
-J05
电缆
SF4C-H20 SF4C-H24 SF4C-H28 SF4C-H32
光轴数 20 24 28 32
检测高度
(防护高度)
400mm 480mm 560mm 640mm
消耗电流 大型应用
指示灯
熄灭时
投光器:75mA以下
受光器:95mA以下
投光器:80mA以下
受光器:100mA以下
大型应用
指示灯
熄灭时
投光器:120mA以下
受光器:145mA以下
投光器:120mA以下
受光器:150mA以下
PFHd 2.33×10-9 2.54×10-9 2.77×10-9 2.98×10-9
MTTFd 100年以上
重量
(投・受光器
合计)
中继连接器
本体重量:
约420g
本体重量:
约490g
本体重量:
约550g
本体重量:
约610g
电缆
本体重量:
约820g
本体重量:
约880g
本体重量:
约950g
本体重量:
约1,000g

光幕传感器通用规格

种类 中继连接器型 电缆型
型号 SF4C-H□-J05 SF4C-H□



国际标准 IEC 61496-1/2(类型4)、ISO 13849-1(类别4、PLe)、
IEC 61508-1〜7(SIL3)
日本 JIS B 9704-1/2(类型4)、JIS B 9705-1(类型4)、
JIS C 0508(SIL3)
欧州(EU加盟)(注2) EN 61496-1(类型4)、EN ISO 13849-1(类型4、PLe)、
EN 61508-1〜7(SIL3)、EN 55011、EN 50178、EN 61000-6-2
北美(注3) ANSI/UL 61496-1/2(类型4)、ANSI/UL 508、
UL 1998(2级)、CSA 61496-1/2(类型4)、
CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、
ANSI B11.1〜B11.19、ANSI/RIA 15.06
检测距离(有效距离)(注4) 0.1〜3m
最小检测物体(注5) φ25mm的不透明体
有效开口角 检测距离达3m时,为±2.5°以下(基于IEC 61496-2/UL 61496-2)
电源电压 24V DC+10-15% 脉动P-P10%以下
控制输出
(OSSD 1、OSSD 2)
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
< PNP输出选择时>
・最大源电流:200mA
・外加电压:与电源电压相同(控制输出和+V之间)
・剩余电压:2.5V以下(源电流200mA、电缆长10m时)
・漏电流:200μA以下(包括电源OFF时)
・最大负载容量:1μF(空载~最大流出电流)
・负载配线电阻:3Ω以下
<NPN输出选择时>
・最大流入电流:200mA
・外加电压:与电源电压相同(控制输出和0V之间)
・剩余电压:2.5V以下(流入电流200mA、电缆长10m时)
・漏电流:200μA以下(包括电源OFF时)
・最大负载容量:1μF(空载~最大流入电流)
・负载配线电阻:3Ω以下
  工作模式(输出动作) 所有光轴入光时ON,1个以上光轴遮光时OFF(光幕传感器内部异常及同步信号异常时OFF。)(注6)(注7)
保护电路(短路保护) 配备
反应时间 OFF反应时间为7ms以下、ON反应时间为90ms以下
辅助输出
(非安全输出)
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
< PNP输出选择时>
・最大源电流:100mA
・外加电压:与电源电压相同(辅助输出和+V之间)
・剩余电压:2.5V以下(源电流100mA、电缆长10m时)
< NPN输出选择时>
・最大流入电流:100mA
・外加电压:与电源电压相同(辅助输出和0V之间)
・剩余电压:2.5V以下(流入电流100mA、电缆长10m时)
  工作模式(输出动作) 控制输出ON时OFF、控制输出OFF时ON(出厂时设定。使用手动控制器SFC-HC可变更工作模式。)
保护电路(短路保护) 配备
ELCA功能 配备(自动减轻干扰)
测试输入/复位输入功能 配备
联锁功能 配备[手动复位/自动复位(注8)]
外部设备监控功能 配备
安全输入功能 配备(安全用接点)
屏蔽功能 配备
重启功能 配备
可选功能(注9) 固定消隐功能、浮动消隐功能、
辅助输出切换功能、安全输入功能(安全用传感器)、
大型应用指示灯设定变更功能、联锁设定变更功能、
外部设备监控设定变更功能、屏蔽设定变更功能、
重启设定变更功能、保护功能



保护构造 IP67/IP65(IEC)
使用环境温度 -10〜+55℃(注意不可结露、结冰)、存储时:-25〜+60℃
使用环境湿度 30〜85%RH、存储时:30〜85%RH
使用环境照明度 白炽灯:受光面照明度5,000Rx以下
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC500V的高阻表
耐振动 频率10〜55Hz 双振幅0.75mm X,Y和Z方向各2小时
耐冲击 加速度300m/s2(约30G) X,Y和Z方向各3次
投光元件 红外LED(投光波峰波长:855nm)
材质 本体外壳:聚碳酸酯合金,检测面:聚碳酸酯合金
电缆 0.15mm2 附带截面积为0.15mm2的12芯带连接器耐热PVC电缆,长0.5m 0.15mm2 截面积为0.15mm2的12芯耐热PVC电缆,长5m
电缆延长 使用0.2mm2以上的电缆时,投光器和受光器的全长均可延长至40.5m(注10)
附件 MS-SFC-1(标准安装支架):1套、SF4C-TR25(测试杆):1根

(注1):无指定时的测量条件为使用环境温度=+20℃。
(注2):机械指令已取得第三方认证机构TÜV SÜD的型号认证。
(注3):属于美国/加拿大标准,经过合众国联邦法29 CFR 1910.7之下的劳动安全卫生局法(OSHA)认可的民间第三方认证机构NRTL的TÜV SÜD对安全性的认证,符合UL、ANSI、CSA等标准。
(注4):检测距离是在投光器和受光器之间可设定的范围。
(注5):使用浮动消隐功能时,最小检测物体的大小会改变。
(注6):屏蔽时,即使光轴被遮光也不会OFF。
(注7):消隐功能有效时,工作模式改变。
(注8):通过配线,可切换手动复位/自动复位。
(注9):使用可选功能时,需要手动控制器SFC-HC。
(注10):使用屏蔽灯时,请将电缆全长控制在30.5m以下(投光器和受光器各1根)。

手动控制器

型号 SFC-HC
电源电压 24V DC+10-15% 脉动P-P10%以下(与光幕传感器的电源通用)
消耗电流 65mA以下
通信方式 RS-485双向通信(专业程序)
数字式指示灯 4位红色LED显示×2(显示选择光轴、设定内容等)
FUNCTION指示灯 绿色LED×9(功能设定时亮起)
功能 固定消隐功能/浮动消隐功能/
辅助输出切换功能/安全输入设定变更功能/
大型应用指示灯设定变更功能/屏蔽设定变更功能/
联锁设定变更功能/外部设备监控设定变更功能/
重启设定变更功能60s/保护功能
使用环境温度 -10〜+55℃(注意不可结露、结冰)、
存储时:-25〜+70℃
使用环境湿度 30〜85%RH、存储时:30〜85%RH
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC500V的高阻表
重量 本体重量:约200g

(注1):无指定时的测量条件为使用环境温度=+20℃。

尺寸图

  • 单位mm

SF4C-□

超薄型光幕传感器

安装支架安装图

下图所示为安装了标准安装支架MS-SFC-1(附带)后的状态。

<中间安装>

SF4C 中间安装

<无死角安装>

SF4C 无死角安装

<中继连接器型SF4C-H□-J05的连接器部>

中继连接器型SF4C-H□-J05的连接器部

MS-SFC-1

标准安装支架(附带)

MS-SFC-1
材质:SUS304
本体重量:约32g(4个)
包装重量:约35g
支架4个1套[附带M3(长4mm)平头螺丝4个]

MS-SFC-2

NA2-N互换安装支架(另售)

MS-SFC-2
材质:SUS304
本体重量:约36g(4个)
包装重量:约40g
支架4个1套[附带M3(长4mm)平头螺丝4个]

SF4C-□

光幕传感器

安装支架安装图

下图所示为安装了多用途支架MS-SFC-3(另售)和多用途支架用中间支撑支架MS-SFC-4(另售)后的状态。

<背面安装>

SF4C-□ 背面安装

<无死角安装>

SF4C 无死角安装
(注1):使用MS-SFC-4时,请务必安装SF4C-H28/H32□。

MS-SFC-3

多用途支架(另售)

< 背面安装>

MS-SFC-3 背面安装

<无死角安装>:

MS-SFC-3 无死角安装
材质:SUS304
本体重量:約75g(4個)
包装重量:約90g
支架4个1套[附带M3(长4mm)平头螺丝4个]

MS-SFC-4

多用途支架用中间支撑支架(另售)

MS-SFC-4
材质:SUS304
本体重量:约40g(2个)
包装重量:约60g
支架2个1套

MS-SFCH-□

金属保护外壳(另售)

MS-SFCH-□

安装图

下图所示为保护支架(MS-SFCH-□)安装到光幕传感器上后的状态。

MS-SFCH-□ 安装图

SFB-CC□-MU

单侧带连接器的连接电缆(另售)

SFB-CC□-MU

SFB-CCJ□-MU

两侧带连接器的连接电缆(另售)

SFB-CCJ□-MU

SFC-WY1

Y型连接器

SFC-WY1

WY1-CC3
WY1-CC10

连接电缆

WY1-CC3 WY1-CC10

SFC-HC

手动控制器(另售)

SFC-HC

SF-C13

控制单元(另售)

SF-C13
