透过型超声波传感器 US-N300

  • 最适合透明薄、透明瓶的检测
  • 产品型号：US-N300
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

最适合透明薄膜、透明瓶的检测

透过型超声波传感器 US-N300

特点

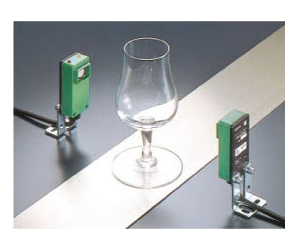

透明体也能可靠检测

采用超声波， 透明薄膜、透明瓶等透明体也能检测。

透明体也能可靠检测

厚度16mm的薄型

厚度16mm的薄型、紧凑机身。狭小空间也可轻松安装。

简便的控制功能

只需变更控制输入线的连接，即可轻松进行吸音时ON/隔音时ON的动作切换。

种类

种类 形状 检测距离 型号(注1) 输出
透过型 电缆长2m 300mm US-N300 NPN开路集电极晶体管
电缆长5m US-N300-C5


附件

MS-N30(传感器安装支架)(需要2个。)

附件
附带2个带线圈的M4螺丝(长15mm)

规格

种类 透过型
型号 US-N300
检测距离 300mm
检测物体 20×20mm以上的透明体·半透明体·不透明体、10×10mm以上的孔
电源电压 12～24V DC±10％　脉动P-P10％以下
消耗电流 发送器：35mA以下，接收器：35mA以下
输出 NPN通用晶体管
・最大流入电流：100mA
・剩余电压：1V以下(流入电流为100mA时)
输出动作 通过控制输入的处理选择吸音时ON/隔音时ON
短路保护 配备
反应时间 5ms以下
工作状态指示灯 红色LED(输出ON时亮起)
灵敏度调节器 配备持续可变调节器
发送频率 约220kHz
环
境
保
护 		保护构造 IP62(IEC)、防滴Ⅱ型(JIS)
使用环境温度 0～＋50℃(注意不可结露、结冰)，存储时：－25～＋70℃
使用环境湿度 35～85％RH，存储时：35～85％RH
耐电压 AC1,500V 1分钟　所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动 频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
耐冲击 加速度100m/s2(约10G)　X,Y和Z方向各3次
材质 外壳： 聚碳酸酯
电缆 0.2mm2 4芯(发送器：2芯)橡皮电缆，长2m
电缆延长 使用0.2mm2以上的电缆时，发送器和接收器的全长均可延长至100m
重量 本体重量：发送器 约80g、接收器 约85g
附件 MS-N30(传感器安装支架)：发送器用、接收器用2个1套，调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

尺寸图

  • 单位mm

US-N300

传感器

US-N300

MS-N30

传感器安装支架(附带)

MS-N30
材质： SPCC
附带2个带垫圈的M4螺丝(长15mm)

安装图

接收器安装图。
