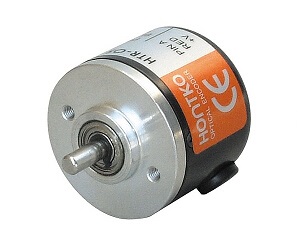

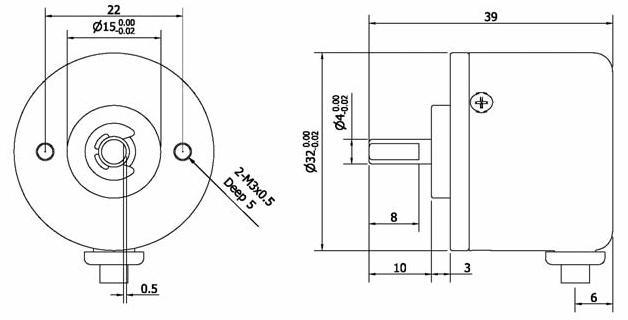

HTR-OS系列

Detection System

Incremental 增量型

Output Wave 輸出波形

Square Wave 方波

Standard Number of Pulse Per Revolution

10, 40, 50, 60, 100, 150, 200, 250, 300, 360, 400, 500

解析

Output Phase 輸出相

AB phase

Electronics 電路特性

NPN Voltage 電壓型, NPN Open Collector 電流型

Power Supply 供應電源

DC 5~12V or DC 10~26V for NPN Voltage, DC 5~26V for NPN Open Collector

Current Consumption 消耗電流

≤ 50 mA

Output Capacity 輸出容量

Sync. Current: 20 mA, Residual Voltage: 0.5V or less

Max. Response 最大嚮應頻率

10K Hz ~ 100K Hz

Phase Different 相位差

A, B phase different 90°±45° (T/4±T/8)

Wave Form Rise / Fall 波形上下時間

2 µs or less

Polarity 極性保護

Against Reverse Protection

Shaft Diameter 軸徑

4 mm

Shaft Loading 軸荷重

Axial 軸向: 0.5 Kg, Radial 徑向: 1 Kg

Starting Torque (at 25°C) 起動轉矩

20 gf-cm or less

Max. Speed 最大機械容許速度

6,000 rpm

Vibration 震動

10g (10±1,500 Hz)

Polarity 極性保護

Against Reverse Protection

Shock 衝擊

20g per 11 ms

Cable 電線

Ø4.5, 50 cm long

Weight 重量

≤ 100g

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP50: Dust Proof

H T R - O S -

Pulse per Revolution

-

Output Phase

-

Electronics

-

Supply Voltage

解析

輸出相

電路特性

供應電源

10, 40, 50, 60, 100, 150, 200, 250, 300, 360, 400, 500 P/R

2: AB phase

LV: NPN Voltage

Blank: 5~12Vdc

HV: NPN Voltage

Blank: 10~26Vdc

C: NPN Open-Collector

Blank: 5~26Vdc
