A-TB72・72Q扁型定时开关(面板安装型・直接安装型)

  • 是控制仪表的时间控制器。DIN72的厚度21.7mm！可安装在DIN轨道上的直接安装型也加入到产品行列中。符合CE认证。
  • 产品型号：A-TB72・72Q扁型定时开关
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

控制盘的定时控制器。在DIN72中，进深仅为21.7mm！

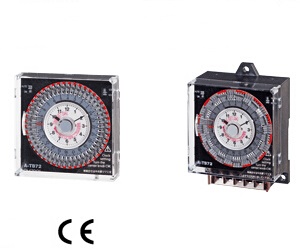

面板安装型
面板安装型
直接安装型
直接安装型
RoHS CE

特点

1.DIN72规格，32mm超薄形，并且盘内进深 仅为21.7mm。(面板安装型)

2.单触安装、可用螺钉固定(直接安装型/DIN导轨安装)

3.带有直读式时钟

4.刻度盘内置时设定元件，不必担心丢失

使用96个设定元件，可以15分钟为间隔实现精细的时间控制

5.装备ON彩色刻度盘

设定时间一目了然。

6.支持各种AC电源(掉电保护型石英电机式)

2次电池保证掉电保护

7.采用平型端子，连接方便

#187平型连接端子(插座)的压接请使用日本压接端子公司生产的工具"YC-051"

种类

面板安装型

驱动方式 操作电压 订货产品号 型号
A-TB72
(交流电机驱动式) 		AC100V ATB71014 A-TB72-D-HR1A-100V
AC110V ATB71016 A-TB72-D-HR1A-110V
AC120V ATB71017 A-TB72-D-HR1A-120V
AC200V ATB71015 A-TB72-D-HR1A-200V
AC220V ATB71018 A-TB72-D-HR1A-220V
AC240V ATB71019 A-TB72-D-HR1A-240V
A-TB72Q
(断电补偿型) 		AC100V-240V ATB75017 A-TB72-Q-HR1A-ACF
(注1)： 除上述电压外、AC24V、48V的规格也可以生产。详情请咨询本公司营业部门。
(注2)： A-TB72・72Q扁形定时开关附带保护罩。如另有需求、请作为配件订购。

直接安装型/DIN导轨安装

驱动方式 操作电压 订货产品号 型号
A-TB72
(交流电机驱动式) 		AC100V ATB71224 A-TB72-DD-HR1C-100V
AC110V ATB71226 A-TB72-DD-HR1C-110V
AC120V ATB71227 A-TB72-DD-HR1C-120V
AC200V ATB71225 A-TB72-DD-HR1C-200V
AC220V ATB71228 A-TB72-DD-HR1C-220V
AC240V ATB71229 A-TB72-DD-HR1C-240V
A-TB72Q
(断电补偿型) 		AC100V-240V ATB75227 A-TB72-QD-HR1C-ACF
(注1)： 除上述电压外、AC24V、48V的规格也可以生产。详情请咨询本公司营业部门。
(注2)： A-TB72・72Q扁形定时开关附带保护罩。如另有需求、请作为配件订购。

额定・性能概要



驱动方式 交流电机型 石英电源故障补偿石英电机型
操作电压 AC100，110，120，200，220，240V AC100～240V
额定 频率数 50/60Hz(可转换) 50/60Hz(共用)
消耗功率 1.5W以下 1W以下
输出 电路 输入输出独立电路
手动ON/AUTO 带有手动开关
容量(电阻负载) 15A250VAC
设定 方式 内置设定元件旋转型
最小单位・间隔 15分
动作数 最大96(ON-OFF48次)
电源故障补偿 - 200小时以上(25℃) <内置2次电池>
时间精度 计时精度 与电源频率同步 月误差15秒以内(在25℃时)
ON时间精度 ±5分钟(at 25℃时)时间设置错误不包括在内
触点规格 触点构成 1a：嵌入式安装型／1c：表面安装型
连接方式 低温焊剂/防水共用端子(带#187薄型连接端子)：嵌入式安装型/压接端子, 裸线: 表面安装型
触点材质 Ag合金
寿命 机械寿命(触点) 10万次以上(通断频率：180次/分钟)
电气寿命(触点) 2万次以上(ON-OFF) (通断频率：20次/分钟)
电气性能 允许操作电压范围 额定的85～115%V 额定的80～110%V
绝缘电阻(初始值) 异极加电金属件之间、触点间100MΩ以上(使用DC500V绝缘电阻计)
耐电压(初始值) 异极加电金属件之间AC1,500V/1分钟、触点之间AC1,000V/1分钟
耐浪涌 浪涌电压7,000V(±1.2×50μs1次)
耐噪音 噪声模拟器2,000V 噪声模拟器1,000V
温度上升 60℃以下(在25℃时)
机械性能 误动作振动 10～55Hz、双向振幅0.15mm(上下、左右、前后各方向10分钟)
耐久振動 16.7Hz、双向振幅2.0mm(上下、左右、前后各方向1小时)
误动作冲击 49m/s2｛5G｝以上(上下、左右、前后各方向4次)
耐久冲击 490m/s2｛50G｝以上(上下、左右、前后各方向5次)
使用条件 使用环境温度 -10℃～+50℃
使用环境湿度 45～85%RH(在20℃,无凝露)
重量(　)表示直接安装型 120g(190g) 100g(170g)
附件(一同包装)
仅限面板安装型 		薄型连接端子：(日本压接端子生产：LTO-41T-187N)×4个
绝缘套管：(日本压接端子生产：183523)×4个

尺寸图

  • 单位mm

面板安装型

ATB71系列　ATB75系列

直接安装型

ATB712系列　ATB752系列：M3.5
