TH40双重显示计时器

  • 50Hz、60 Hz共用(控制杆切换式)，在1台机器上可完成累积时间和一定期间的时间测定。符合CE标识要求。
  • 产品型号：TH40双重显示计时器
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

1台同时实现累计时间和一定期间的时间测定。

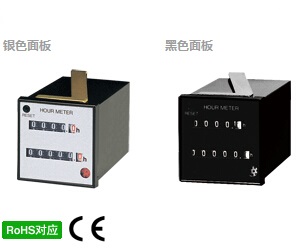

银色面板
银色面板
黑色面板
RoHS CE

特点

采用双显示、性能提升

上方显示一定期间的测定时间，下方显示累计时间的测定时间

采用高性能小型同步电机

50/60Hz通用

采用控制杆切换，无需对控制柜等受信设备进行区分管理

采用平型端子、接线方便

#187平型接线端子(插座)的压接请使用日本压接端子公司生 产的工具“YC-051”

旋转显示器(顺时针转动、每2分钟转1圈)

种类

品名 操作电压 订货产品号
银色面板 黑色面板
TH40系列 AC100V TH401S TH401
AC200V TH402S TH402
AC12V TH403S TH403
AC24V TH404S TH404
AC48V TH405S TH405
AC110V TH406S TH406
AC115-120V TH407S TH407
AC220V TH408S TH408
AC240V TH409S TH409

额定・性能概要

额定 额定电压 AC12V、24V、48V、100V、110V、115-120V、200V、220V、240V
允许操作电压范围 额定电压的85%～115%V
额定频率数 50Hz/60Hz共用(可用控制杆调节)
测定时间 0～9999.9小时 (上段)
0～99999.9小时 (下段)
最小时间表示 0.1小时 (6分)
消耗功率 约1.5W
电气性能 绝缘电阻(初始值) 充电部－非充电部间100MΩ以上 (在500V DC时测量)
耐电压(初始值) 充电部－非充电部AC2000V/1分钟
温度上升 55℃以下(在额定电压下、使用阻抗测量法测量)
機械的性能 误动作振动 10～55Hz(周期1分钟)、单振幅0.25mm(上下左右前后各方向10分钟)
误动作冲击 98m/s2以上{10G以上} (上下左右前后各方向4次)
耐久冲击 980m/s2以上{100G以上} (上下左右前后各方向5次)
使用条件 使用环境温度 -10℃～+50℃(保存温度为-30℃～+60℃)
使用环境湿度 85%RH以下(在25℃时, 无凝露)
重量 160g
附属品(一同包装) 平型端子：(日本压接端子公司制造：LTO－41T－187N)×2个
绝缘套管：(日本压接端子公司制造：183523)×2个
(对应电线：0.5～1.25mm2)

尺寸图

  • 单位mm

公差±1.0

面板安装图
