TH14・24计时器

  • 在一般尺寸的一半(24X48mm)大小的机体上凝缩了预设定机能，是高机能的数字计时表。到达设定时间是用点灯或闪灯来表示。
  • 产品型号：TH14・24计时器
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

50Hz、60Hz通用(控制杆切换式)，采用高性能电机

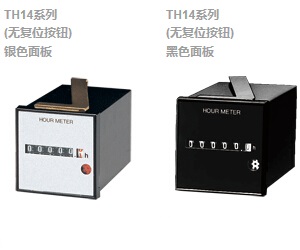

TH14系列
(无复位按钮)
银色面板
TH14系列(无复位按钮)银色面板
TH14系列
(无复位按钮)
黑色面板
TH14系列(无复位按钮)黑色面板

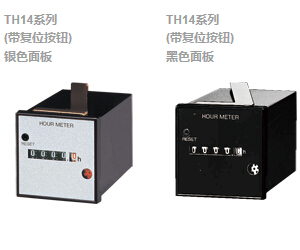

TH14系列
(带复位按钮)
银色面板
TH14系列(带复位按钮)银色面板
TH14系列
(带复位按钮)
黑色面板
TH14系列(带复位按钮)黑色面板
RoHS CE UL CSA

特点

采用高性能小巧型同步电机

50/60Hz电源频率通用

采用平型端子，接线方便

#187平形端子(插座)进行压接时，请使用日本压接端子公司生产的工具“YC-051”。

旋转显示器(顺时针转动、每2分钟转1圈)

用途

  • 工作机械、自动设备、各种控制面板
  • 成形设备、医疗设备、发电机、压缩机
  • 水处理设备、印刷机
  • 电机等维护管理。

种类

品名 操作电压 订货产品号
银色面板 金色面板
TH14
无复位按钮 		AC100V TH141S TH141
AC200V TH142S TH142
AC12V TH143S TH143
AC24V TH144S TH144
AC48V TH145S TH145
AC110V TH146S TH146
AC115-120V TH147S TH147
AC220V TH148S TH148
AC240V TH149S TH149
TH24
带复位按钮 		AC100V TH241S TH241
AC200V TH242S TH242
AC12V TH243S TH243
AC24V TH244S TH244
AC48V TH245S TH245
AC110V TH246S TH246
AC115-120V TH247S TH247
AC220V TH248S TH248
AC240V TH249S TH249
(注1)： 仅限黑色面板型产品已获得UL/CSA标准认证。请在型号末尾加注"U"进行订购。

额定・性能概要

额定 额定电压 AC12V、24V、48V、100V、110V、115-120V、200V、220V、240V
允许操作电压范围 额定电压的85%～115%V
额定频率 50Hz/60Hz通用(可用控制杆选择)
测定时间 0～99999.9小时(TH14系列)
0～9999.9小时(TH24系列)
最小时间显示 0.1小时(6分)
消耗功率 约1.5W
电气性能 绝缘电阻(初始值) 加电与未加电金属件之间、100MΩ以上(在500V DC时测量)
耐电压(初始值) 加电与未加电金属件之间、AC2000V/1分钟
温度上升 55℃以下(额定电压、使用阻抗测量法测量)
机械性能 误动作振动 10～55Hz(周期1分钟)、片振幅0.25mm(上下、左右、前后各方向10分钟)
误动作冲击 98m/s2以上{10G以上} (上下、左右、前后各方向4次)
耐久冲击 980m/s2以上{100G以上} (上下、左右、前后各方向5次)
使用条件 使用环境温度 -10℃～+50℃(储存温度为-30℃～+60℃)
使用环境湿度 85%RH以下(at 25℃、无凝结)
重量 TH14系列：145g　TH24系列：150g
附件(一同包装) 扁形端子：(日本压接端子公笥生产：LTO－41T－187N)×2个
绝缘套管：(日本压接端子公笥生产：183523)×2个
(适用电线：0.5～1.25mm2)

尺寸图

  • 单位mm

公差±1.0

面板安装图
