KT8温度控制器

  • 尺寸48×96
  • 产品型号：KT8温度控制器
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

操作简便、精度高、价格合理的温度控制器。

KT8系列
(48×96×98.5mm)
ROHS UL CSA Recognition CE Marking

特点

1.无需选择传感器(输入)的多种输入型。

用于温度检测的传感器(输入)部分可以对应任意“热电偶”、热电阻”、“DC电流”、“DC电压”。

※ 若输入种类选择发生变更，有些项目的设定内容也将随之变更，敬请注意。

2.通过简便的操作便可进行“高精度”的温度控制。

通过前方按键便可进行全部的操作，另外，操作模式因采用了可保持稳定温度的“PID控制”，所以指示精度可达各输入跨距的±0.2%的高精度。

3.符合市场需求的经济型价格。

实现高性价比的实惠价格。

4.获得UL/c-UL认证。符合CE标志。

5.通信规格采用RS-485(Modbus Protocol)。

用于温度检测的传感器(输入)部分可以对应任意“热电偶”、“热电阻”、“DC电流”、“DC电压”。

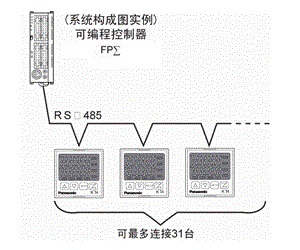

(系统构成图实例)
※上述构成的FPΣ需要使用通信插件(FPG-COM3)。
※MODBUS Protocol为Modicon Inc.用于开发PLC的通信协议。

订货产品号体系表

※ 如果选择加热器断线报警功能，则附带电流检测器CT1或CT2。
※ 附加通信功能时，无法进行第2主设定。

型号检索方法

例) 附加基本功能＋追加功能(警报输出：警报输出2＋加热/冷却控制：电流输出)时的型号
·型号：AKT8111230

选购件

品名 型号
分流器电阻(电流输入用) AKT4810
端子盒盖 AKT8801
安装框 KT8用 AKW8822
※ 电流输入时，需使用另售的分流器电阻。

额定・性能概要

项目 规格
尺寸(W×H×D) 48×48×62mm
额定 额定操作电压(任选一个) 100～240V AC
24V AC/DC
额定频率 50/60Hz
额定消耗功率 約8VA
额定刻度 输入的种类 输入范围
热电偶 K －200～1370℃(－320～2500°F)
－200.0～400.0℃(－320.0～750.0°F)
J －200～1000℃(－320～1800°F)
R 0～1760℃(0～3200°F)
S 0～1760℃(0～3200°F)
B 0～1820℃(0～3300°F)
E －200～800℃(－320～1500°F)
T －200.0～400.0℃(－320.0～750.0°F)
N －200～1300℃(－320～2300°F)
PL－II 0～1390℃(0～2500°F)
C(W/Re5－26) 0～2315℃(0～4200°F)
测热电阻 Pt100 －200～850℃(－320～1500°F)
－200.0～850.0℃(－320.0～1500.0°F)
JPt100 －200～500℃(－320～900°F)
－200.0～500.0℃(－320.0～900.0°F)
直流 电流 4～20mA DC －2000～10000
0～20mA DC
电压 0～1V DC
0～10V DC
1～5V DC
0～5V DC
・直流电流、直流电压输入可缩放及改变小数点的位置。 ・直流电流输入用附加方式对应50Ω分流器电阻(另售品)。
多种输入 热电偶 K、J、R、S、B、E、T、N、PL－II、C(W/Re5－26) 外部电阻：100Ω以下(但当B输入时，外部电阻为40Ω以下)
测温电阻 Pt100、JPt100 3导线式(1条线所允许的输入导线电阻:10Ω以下)
直流电流 0～20mA DC 输入阻抗: 50Ω(输入端子间连接50Ω分流器电阻。)
允许输入电流: 50mA以下(使用50Ω分流器电阻时)
4～20mA DC
直流电压 0～1V DC 输入阻抗: 1MΩ以上、允许输入电压: 5V以下、允许信号源电阻: 2kΩ以下
0～5V DC 输入阻抗: 100kΩ以上、允许输入电压: 15V以下、允许信号源电阻: 100Ω以下
1～5V DC
0～10V DC
控制输出 继电器触点 (任选一个) 1a 3A 250V AC(电阻负载)、1A 250V AC(感应负载 cosφ＝0.4)、电气寿命：10次
无触点电压(SSD驱动用电压输出) 12V DC±15% 最大负载电流40mA(带短路保护回路)
直流电流 4～20mA DC 负载电阻：最大550Ω
警报输出1(EVT1) 继电器触点 1a：控制容量 3A 250V AC(电阻负载)、电气寿命10万次
警报输出2(EVT2) 同于报警输出1
控制方式 PID动作(带自整定功能)、PI动作、PD动作(带手动复位功能)、P动作(带手动复位功能)、ON/OFF动作
目标温度设定 第1、第2、第3、第4设定(通过外部端子切换)
指示精度 热电偶 各输入范围±(0.2%＋1 Digit)以内或±2℃(4℉)以内的较大值
但是，R或S输入0～200℃(0～400°F)的范围为±6℃(12℉)以内
B输入0～300℃(0～600℉)的范围为精度保证范围外K、J、E、T、N输入不到0℃(32℉)时为
输入范围±(0.4%＋1 Digit)以内
测温电阻 各输入范围±(0.1%＋1 Digit)以内或±1℃(2℉)以内的较大值
直流电流、直流电压 各输入范围±(0.2%＋1 Digit)以内
采样周期 250ms
ON/OFF控制间隙 热电偶、测温电阻：0.1～100.0℃(℉) 直流电流、直流电压：1～1000(小数点的位置根据小数点选择)
比例带 0～1000℃(0～2000℉)输入为小数点时、0.0～1000.0℃ (0.0～1000.0℉)直流电流、直流电压时、0.0～100.0%
积分时间 0～1000秒
微分时间 0～300秒
比例周期 1～120秒
允许操作电压范围 100～240V AC时：85～264V AC、24V AC/DC时：20～28V AC/DC
绝缘电阻 500V DC 10MΩ以上
耐电压 输入端子－电源端子间 输出端子－电源端子间 通电1.5kV AC 1分钟
误动作振动 10～55Hz 单向振幅 0.35mm(上下、左右、前后各方向10分钟)(120ms扫描)
耐久振动 10～55Hz 单向振幅0.75mm(上下、左右、前后各方向1小时)
误动作冲击 X、Y、Z各方向5次 98m/s2
耐久冲击 X、Y、Z各方向5次 294m/s2
使用环境温度 0～50℃
使用环境湿度 35～85％RH(无凝露)
重量 约120g
防水性 IP66IP66(只在面板表面:使用胶垫时)
显示部分文字高度 PV：12mm SV：6mm
可选件功能 加热 冷却控制 继电器触点 1a 控制容量 3A 250V AC(绝缘电阻)、电气寿命 10万次
无触点电压 12V DC±15％、最大 40mA(带短路保护回路)
加热器断线警报输出 将加热器额定电流指定为单相20A、单相50A、三相20A、三相50A、
设定精度：加热器额定电流±5%以内
继电器触点1a 3A250V AC(电阻负载)、电气寿命:10万次
通信功能 请参照下面的通信功能概要
附件 安装支架/安装金具 随本体一起提供
端子盒盖 另售

通信性能概要

通信方式 半二重通信
通信速度 从2400, 4800, 9600, 19200bps中任一个用键操作选择
同期方式 起停同步
协议 Modbus RTU、Modbus ASCII、MEWTOCOL
符号形式 二进制/ASCII
接口 依据EIA RS-485
子站数 31站
最大通信距离 1,000m(连接线电阻50Ω以内)

※ KT8·KT9系列附加通信功能的情况下，不能进行第2主设定。

尺寸图

  • 单位mm

外形尺寸图

公差±1

面板开槽尺寸

公差±1

※ 通信端子为设置在背面的螺钉端子。
