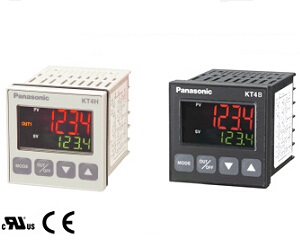

KT4H/B温度控制器
- 小巧的机身里配备了多彩的功能的紧凑型温度控制器。大字符清晰显示使它的可视性得到了提高。
- 产品型号：KT4H/B温度控制器
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
可根据用途和空间 进行选择且品种丰富的温度控制器
|
|
|
| ※ | 敬请在使用前仔细阅读用户手册、务必遵守使用注意事项中的内容。 |
|---|
特点
- 1.可视性提升
- 2.控制性能提升
- 3.通信性能提升
- 4.节省空间
- 5.其他
1.可视性提升
1.负向显示LCD＋背光型构造。当在日光直射时也可以读取数值。采用11段码提升文字的读解性能。
|
2.PV值字符最大可达12mm，即使远处依然清晰可见。
|
3.PV值文字可变换3种颜色，工序情况一目了然。
|
2.控制性能提升
1.根据不同外部输入、可选择4种不同的设定值(SV)。(可选件)
2.可切换外部控制输入的ON/OFF。(可选件)
|
3.支持三相加热器断线警报(可选件)
|
4.用于加热冷却控制的电压输出(SSD驱动用)(可选件)
|
3.通信性能提升
1.通过本公司DLU(Web Datalogger Unit)连接网络
通信规格采用MEWTOCOL。最多可连接31台温度控制器、通过DLU收集数据。
|
2.搭载了标准的外部编程口
时用外部编程口可以读取各种设定值。
|
4.节省空间
缩短了控制面板安装长度。
|
5.支持多种输入、适应各种传感器(输入)的优点、与KT系列一脉相承
热电偶(10种)、热电阻(2组)、直流电流(2种)、直流电压(4种)可以对应任意标准传感器(输入)
※ 输入种类变更设定的内容也会随之变更的项目，敬请注意。
6.延续了KT系列的高精度・高采样周期
操作模式因采用了可保持稳定温度的“PID控制”，所以指示精度可达各输入跨距的±0.2%的高精度。采样周期达到250ms，实现高速。
7.操作性提升
开关布局变更、前面的按钮可以轻松设定和模式更改。 开关构造改善操作性能大幅提升
8.保护构造
紧凑的尺寸符合保护构造IP66(但仅限操作面板、使用橡胶垫时)
订货产品号体系表
KT4H系列
|
订货产品号检索方法
例）在基本性能以外的可选功能，追加了加热冷却的继电器触点，通信功能的串联通信的订货产品号
- 订货产品号：AKT4H1111101
KT4B系列
|
订货产品号检索方法
| 订货产品号： | AKT4B111100 |
|---|---|
| 规格： | 操作电压 100～240VAC 加热冷却 无 |
| 传感器输入 多种输入 加热断线 无 | |
| 控制输出 继电器触点 通信功能 无 | |
| 警报输出 1点 |
可选件 KT4H/KT4B共通
| 品名 | 订货产品号 | |
|---|---|---|
| 分流器电阻(电流输入用) | AKT4810 | |
| 端子盒盖 | AKT4H801 | |
| 工具电缆 | AKT4H820 | |
| 安装框 | KT4/KT4H/KT4B用 | AKW4822 |
额定・性能概要
| 项目 | 规格 | |||||
|---|---|---|---|---|---|---|
| 尺寸(W×H×D) | 48×48×62mm | |||||
| 额定 | 额定操作电压(任选一个) | 100～240V AC | ||||
| 24V AC/DC | ||||||
| 额定频率 | 50/60Hz | |||||
| 额定消耗功率 | 約8VA | |||||
| 额定刻度 | 输入的种类 | 输入范围 | ||||
| 热电偶 | K | －200～1370℃(－320～2500°F) | ||||
| －200.0～400.0℃(－320.0～750.0°F) | ||||||
| J | －200～1000℃(－320～1800°F) | |||||
| R | 0～1760℃(0～3200°F) | |||||
| S | 0～1760℃(0～3200°F) | |||||
| B | 0～1820℃(0～3300°F) | |||||
| E | －200～800℃(－320～1500°F) | |||||
| T | －200.0～400.0℃(－320.0～750.0°F) | |||||
| N | －200～1300℃(－320～2300°F) | |||||
| PL－II | 0～1390℃(0～2500°F) | |||||
| C(W/Re5－26) | 0～2315℃(0～4200°F) | |||||
| 测热电阻 | Pt100 | －200～850℃(－320～1500°F) | ||||
| －200.0～850.0℃(－320.0～1500.0°F) | ||||||
| JPt100 | －200～500℃(－320～900°F) | |||||
| －200.0～500.0℃(－320.0～900.0°F) | ||||||
| 直流 | 电流 | 4～20mA DC | －2000～10000 | |||
| 0～20mA DC | ||||||
| 电压 | 0～1V DC | |||||
| 0～10V DC | ||||||
| 1～5V DC | ||||||
| 0～5V DC | ||||||
| ・直流电流、直流电压输入可缩放及改变小数点的位置。 ・直流电流输入用附加方式对应50Ω分流器电阻(另售品)。 | ||||||
| 多种输入 | 热电偶 | K、J、R、S、B、E、T、N、PL－II、C(W/Re5－26) 外部电阻：100Ω以下(但当B输入时，外部电阻为40Ω以下) | ||||
| 测温电阻 | Pt100、JPt100 3导线式(1条线所允许的输入导线电阻:10Ω以下) | |||||
| 直流电流 | 0～20mA DC |
输入阻抗: 50Ω(输入端子间连接50Ω分流器电阻。) 允许输入电流: 50mA以下(使用50Ω分流器电阻时) |
||||
| 4～20mA DC | ||||||
| 直流电压 | 0～1V DC | 输入阻抗: 1MΩ以上、允许输入电压: 5V以下、允许信号源电阻: 2kΩ以下 | ||||
| 0～5V DC | 输入阻抗: 100kΩ以上、允许输入电压: 15V以下、允许信号源电阻: 100Ω以下 | |||||
| 1～5V DC | ||||||
| 0～10V DC | ||||||
| 控制输出 | 继电器触点 | (任选一个) | 1a 3A 250V AC(电阻负载)、1A 250V AC(感应负载 cosφ＝0.4)、电气寿命：10次 | |||
| 无触点电压(SSD驱动用电压输出) | 12V DC±15% 最大负载电流40mA(带短路保护回路) | |||||
| 直流电流 | 4～20mA DC 负载电阻：最大550Ω | |||||
| 警报输出1(EVT1) | 继电器触点 1a：控制容量 3A 250V AC(电阻负载)、电气寿命10万次 | |||||
| 警报输出2(EVT2) | 同于报警输出1 | |||||
| 控制方式 | PID动作(带自整定功能)、PI动作、PD动作(带手动复位功能)、P动作(带手动复位功能)、ON/OFF动作 | |||||
| 目标温度设定 | 第1、第2、第3、第4设定(通过外部端子切换) | |||||
| 指示精度 | 热电偶 |
各输入范围±(0.2%＋1 Digit)以内或±2℃(4℉)以内的较大值 但是，R或S输入0～200℃(0～400°F)的范围为±6℃(12℉)以内 B输入0～300℃(0～600℉)的范围为精度保证范围外K、J、E、T、N输入不到0℃(32℉)时为 输入范围±(0.4%＋1 Digit)以内 |
||||
| 测温电阻 | 各输入范围±(0.1%＋1 Digit)以内或±1℃(2℉)以内的较大值 | |||||
| 直流电流、直流电压 | 各输入范围±(0.2%＋1 Digit)以内 | |||||
| 采样周期 | 250ms | |||||
| ON/OFF控制间隙 | 热电偶、测温电阻：0.1～100.0℃(℉) 直流电流、直流电压：1～1000(小数点的位置根据小数点选择) | |||||
| 比例带 | 0～1000℃(0～2000℉)输入为小数点时、0.0～1000.0℃ (0.0～1000.0℉)直流电流、直流电压时、0.0～100.0% | |||||
| 积分时间 | 0～1000秒 | |||||
| 微分时间 | 0～300秒 | |||||
| 比例周期 | 1～120秒 | |||||
| 允许操作电压范围 | 100～240V AC时：85～264V AC、24V AC/DC时：20～28V AC/DC | |||||
| 绝缘电阻 | 500V DC 10MΩ以上 | |||||
| 耐电压 | 输入端子－电源端子间 输出端子－电源端子间 通电1.5kV AC 1分钟 | |||||
| 误动作振动 | 10～55Hz 单向振幅 0.35mm(上下、左右、前后各方向10分钟)(120ms扫描) | |||||
| 耐久振动 | 10～55Hz 单向振幅0.75mm(上下、左右、前后各方向1小时) | |||||
| 误动作冲击 | X、Y、Z各方向5次 98m/s2 | |||||
| 耐久冲击 | X、Y、Z各方向5次 294m/s2 | |||||
| 使用环境温度 | 0～50℃ | |||||
| 使用环境湿度 | 35～85％RH(无凝露) | |||||
| 重量 | 约120g | |||||
| 防水性 | IP66IP66(只在面板表面:使用胶垫时) | |||||
| 显示部分文字高度 | PV：12mm SV：6mm | |||||
| 可选件功能 | 加热 冷却控制 | 继电器触点 | 1a 控制容量 3A 250V AC(绝缘电阻)、电气寿命 10万次 | |||
| 无触点电压 | 12V DC±15％、最大 40mA(带短路保护回路) | |||||
| 加热器断线警报输出 |
将加热器额定电流指定为单相20A、单相50A、三相20A、三相50A、 设定精度：加热器额定电流±5%以内 继电器触点1a 3A250V AC(电阻负载)、电气寿命:10万次 |
|||||
| 通信功能 | 请参照下面的通信功能概要 | |||||
| 附件 | 安装支架/安装金具 | 随本体一起提供 | ||||
| 端子盒盖 | 另售 | |||||
通信性能概要
| 通信方式 | 半二重通信 |
|---|---|
| 通信速度 | 从2400, 4800, 9600, 19200bps中任一个用键操作选择 |
| 同期方式 | 起停同步 |
| 协议 | Modbus RTU、Modbus ASCII、MEWTOCOL |
| 符号形式 | 二进制/ASCII |
| 接口 | 依据EIA RS-485 |
| 子站数 | 31站 |
| 最大通信距离 | 1,000m(连接线电阻50Ω以内) |
尺寸图
- 单位mm
公差±1
|
