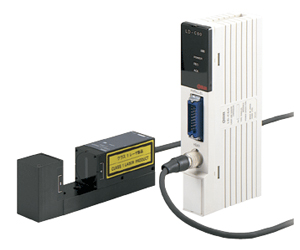

激光式边缘检测传感器 LD
- 可轻松测量外径
- 产品型号：激光式边缘检测传感器 LD
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
可轻松测量外径
|
 ※1
|
 ※2
|
| ※1 | EMC指令 |
|---|---|
| ※2 | 仅限LD-601 |
特点
高精度测量
|
投光元件采用红色半导体激光，受光元件采用CCD。通过发射理想的平行光线，可实现高精度测量。 |
|
备有符合FDA标准的产品
备有符合FDA标准(2级)的LD-601型产品。
无需安全措施
由于使用的是JIS/IEC标准的“1级”激光，因此无需防护用具等安全措施。
无需光轴调整
投光・受光部一体型、无需繁琐的光轴调整。
稳定检测
配备使灵敏度均匀分布的暗影修正功能，可对受光灵敏度的差异进行修正。可进行长期稳定的测量。
适合各种各样用途
通过4种检测形态输出测得的二进制数据，可适合各种各样的用途。
(1)宽度测量·暗模式
|
测量被测范围自下而上的第1个暗区。 |
|
(2)宽度测量·亮模式
|
测量被测范围自下而上的第1个亮区。 |
|
(3)边缘测量·暗模式
|
检测被测范围自下而上的第1个暗边缘，并测量从暗边缘到被测范围上端的宽度。 |
|
(4)边缘测量·亮模式
|
检测被测范围自下而上的第1个亮边缘，并测量从亮边缘到被测范围上端的宽度。 |
|
种类
检测头
|
控制器
|
规格
检测头
| 型号 | LD-600 | LD-601 |
| 组合控制器 | LD-C60 | |
| 投光・受光部间距 | 40mm(固定) | |
| 检测宽度 | 15mm(光束宽度：20mm) | |
| 最小检测物体 | φ0.5mm | |
| 分解能 | 11μm | |
| 扫描时间 | 约0.6ms | |
| 投光元件 |
红色半导体激光1级 (JIS/IEC标准) (最大输出：0.2mW、 投光波峰波长：670nm) |
红色半导体激光II级 (FDA标准) (最大输出：0.2mW、投光波峰波长：670nm) (JIS/IEC标准：1级) |
| 电源指示灯 | 红色LED(通电时亮起) | - |
| 激光投光指示灯 | - | 绿色LED(激光投光时亮起) |
| 使用环境温度 | 0〜+40℃(注意不可结露)、存储时：-10〜+60℃ | |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |
| 外壳接地方式 | C(电容器)接地 | |
| 材质 |
投光部外壳：锌压铸件 受光部外壳：铝、基座：铝、顶部外罩：PPO 正面保护罩:玻璃 |
|
| 电缆 |
6芯(0.22mm2×4芯、0.18mm2×2芯)合成单侧 带连接器橡皮电缆，长1m |
|
| 重量 | 本体重量：约420g | |
| 附件 |
M4(长12mm)内六角 螺栓：2个 |
M4(长12mm)内六角 螺栓：2个、激光衰减器：1个 |
(注1)：无指定的测量条件为使用环境温度＝+20℃。
控制器
| 型号 | LD-C60 | |
| 适用检测头 | LD-600、LD-601 | |
| 检测形态 | 宽度测量、边缘测量 | |
| 测量精度 | 宽度测量：±44μm、边缘测量：±22μm | |
| 电源电压 | 24V DC±10% 脉动P-P10%以下 | |
| 消耗电流 | 250mA以下(含检测头) | |
| 输入(REQ、SHD) |
信号条件：Low…0〜1V High…5〜30V或断开 外加电压：30V DC以下 |
|
| 输出(ACK、D0〜D10) |
NPN开路集电极晶体管 ・最大流入电流：20mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1V以下(流入电流为20mA时) |
|
| 输出动作 | ACK：数据输出时ON、D0〜D10：像素数二进制输出 | |
| 反应时间 | 1.2ms以下 | |
|
指 示 灯 |
电源 | 红色LED(通电时亮起) |
| REQ | 红色LED(REQ输入Low时点灯) | |
| ACK | 红色LED(ACK输出ON时点灯) | |
| 测量值显示 | 4位LED(文字高8mm) | |
| 显示分辨率 | 10μm | |
| 使用环境温度 | 0〜+40℃(注意不可结露)、存储时：-10〜+60℃ | |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |
| 材质 |
外壳：ABS、前面板：ABS 显示面板：聚碳酸酯、端子罩：聚碳酸酯 |
|
| 重量 | 本体重量：约230g | |
| 附件 | 连接器：1个 | |
(注1)：无指定的测量条件为使用环境温度＝+20℃。
- 本产品为JIS/IEC标准的1级激光产品。该产品存在一定危险，请勿通过透镜等观察光学系统进行观察。
尺寸图
- 单位mm
LD-600
LD-601
|
LD-C60
控制器
|
MS-DIN-IDC
DIN导轨转接器(另售)
|
