超小型激光线性传感器 HL-T1

  • 超小检测头 高功能智能控制器
  • 产品型号:超小型激光线性传感器 HL-T1
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

超小检测头 高功能智能控制器

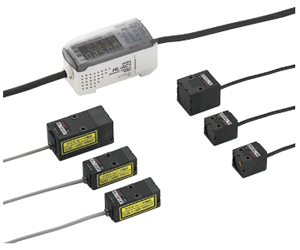

超小型激光线性传感器 HL-T1
CE※1 FDA※2
※1 EMC指令
※2 仅限HL-T□F

特点

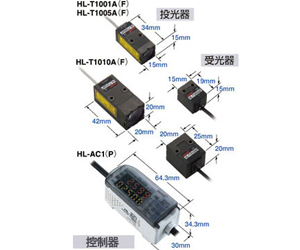

超小型检测头

兼具高性能和超小型体积。节省空间,有助于减小设置空间。

超小型检测头

实现了分辨率4μm的高精度判别

具有4μm(平均次数64次)的高分辨率,可实现高精度的定位和尺寸判别。

实现了分辨率4μm的高精度判别

采用重视安全性的1级激光

采用1级激光(JIS/IEC),无需安全措施。可放心使用,就如使用光电传感器。

长距离检测

实现了HL-T1005A(F)及HL-T1010A(F)500mm、HL-T1001A(F)2m的长距离检测。

细微的光量差异也能进行高精度判别

由于可判别细微的光量差异,玻璃的透明程度和液体的混浊程度也能准确判别。可用百分比显示入光量,因此也能对透射率进行判定。

细微的光量差异也能进行高精度判别

最小检测物体φ8μm HL-T1001A

光束直径φ1mm的激光,可以检测集成电路的接线等微米级的微细物体。

最小检测物体φ8μm HL-T1001A

备有FDA标准适用型号

备有适用于美国出口机械的FDA标准的型号。 [FDA:2级、JIS/IEC:1级]

满载便捷功能

标准受光量设定/自动定标/计测处理(各种定时器功能·各种保持功能)/微分/焦点监控……等,小巧紧凑的体积内装备了丰富多样的功能。 可适用于各种各样的用途。

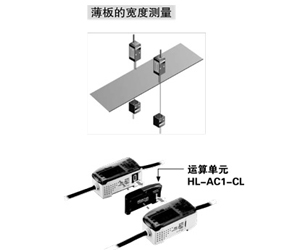

可进行2个传感器的运算

只需在控制器之间连接运算单元(选购件),即可进行2个传感器的运算(加法、减法)。无需数字式面板控制器。

可进行2个传感器的运算

模拟电流/电压输出可切换

模拟输出可在电流(4~20mA)/电压(±4V)二者之间切换使用。利用焦点监控功能,可选择±5V或0~5V的模拟电压输出范围,以适合各种各样的连接设备。

焦点监控功能

可自由设定线性输出范围(电流4~20mA/电压±4V)。通过并用线性输出的电流/电压切换,可以适应各种各样连接设备的规格。

焦点监控功能

有3种教导方式

可进行3种教导方式:定位教导/2点教导/自动教导。 适合形形色色现场的各种各样用途。

有3种教导方式

实现优异的操作性

可边观察数字显示,边操作十字键,轻松进行所有设定。

实现优异的操作性

检查激光二极管的老化

可对激光二极管的老化进行自诊断。检出老化(使用寿命)时,会在主数字显示屏上指示出错。可将故障防范于未然。

检查激光二极管的老化

能轻松确认判别分辨率

设定为分辨率显示模式时,即可轻松确认分辨率。利用显示的分辨率,可轻松掌握阈值设定的充余度,正确进行可否检测的判断。

能轻松确认判别分辨率

种类

检测头

检测头
(注1):产品的铭牌上所标记的型号带“P”符号的机型为投光器,带“D”符号的机型为受光器。
(例)HL-T1001A的投光器:HL-T1001AP,HL-T1001A的受光器:HL-T1001AD

附件

MS-HLT1-1
[HL-T1001A(F)/HL-T1005(F)用检测头安装支架](注1)

附带2个垫圈的M3螺丝(长20mm)

MS-LA3-1
[HL-T1010A(F)用检测头安装支架](注1)

附带2个垫圈的M3螺丝(长25mm)

CN-HLT1-1
(检测头与控制器的连接电缆):可选件

(注1):如果投光器和受光器需要同时安装,则需要2套。

控制器

控制器

运算单元

运算单元

规格

检测头

种类 光束直径
φ1mm型
检测宽度
5mm型
检测宽度
10mm型


JIS/IEC标准符合
HL-
T1001A
HL-
T1005A
HL-
T1010A
FDA标准符合
HL-
T1001F
HL-
T1005F
HL-
T1010F
组合
控制器
HL-AC1、HL-AC1P
检测距离 0〜500mm 500〜2,000mm 500mm
检测宽度 φ1mm φ1〜φ2.5mm 5mm 10mm
最小检测物体 φ8μm
不透明体
φ50μm
不透明体
φ0.05mm
不透明体
φ0.1mm
不透明体
重复精度
(半遮光状态)
4μm(注2) - 4μm(注2)
线性输出
分解能(注3)
4μm(注2)(注4) 4μm(注2)
投光指示灯 绿色LED(投光时点灯)
干渉防止功能 最多2台传感器可紧贴安装(使用控制器防干扰功能时)



使用环境
温度
0〜+50℃(注意不可结露)、
存储时:-25〜+70℃
使用环境
湿度
35〜85%RH、
存储时:35〜85%RH
使用环境
照度
白炽灯:受光面照度10,000lx以下
耐电压 AC 1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 DC250V高阻表测量100MΩ以上 所有电源连接端子与外壳之间
耐振动 频率10〜500Hz 双向振幅1.5mm XYZ各方向2小时
耐冲击 加速度300m/s2(约30G) XYZ各方向3次



JIS/IEC标准符合
红色半导体激光 1级(JIS/IEC)
(调制式、最大输出:0.2mW
投光波峰波长:650nm)
红色半导体激光 1级(JIS/IEC)
(调制式、最大输出:0.35mW
投光波峰波长:650nm)
FDA标准符合
红色半导体激光 II级(FDA)
(调制式、最大输出:0.2mW
投光波峰波长:650nm)
(JIS/IEC:1级)
红色半导体激光 II级(FDA)
(调制式、最大输出:0.35mW
投光波峰波长:650nm)
(JIS/IEC 1级)
材质 本体外壳:聚醚酰亚胺、外罩:聚碳酸酯、正面防护罩:玻璃
电缆 0.09mm2 3芯连接器付单芯屏蔽电缆0.5m
电缆延长 用延长电缆(另售),全长可延长至10m
重量 本体重量:投・受光器各约15g 本体重量:投光器约30g(受光器 约20g)
附件 MS-HLT1-1(检测头安装支架):投光用、受光用2个1套
CN-HLT1-1(检测头与控制器的连接电缆):1根
光轴调节封条:2块、成套标签(仅FDA标准符合型):1套ト
MS-LA3-1(检测头安装支架):投光用、受光用2个1套
CN-HLT1-1(检测头与控制器的连接电缆):1根 光轴调节封条:2块
成套标签(仅FDA标准符合型):1套ト

(注1):无指定时的测量条件为使用环境温度=+20℃。
(注2):平均次数为64次时的值。
(注3):将连接到控制器时的线性输出的波动幅度(±3б)换算成检测宽度的值。
(注4):假设检测宽度φ1mm型的中心附近被最小检测物体遮住光束,将线性输出的波动幅度(±3б)换算成检测宽度的值。

运算单元

型号 HL-AC1-CL
接続控制器 HL-AC1、HL-AC1P
消耗电流 12mA以下(由控制器供电)
连接方式 连接器
连接指示灯 橙色LED(控制器接続时点灯)



使用环境温度 0〜+50℃(注意不可结露)、
存储时:-15〜+60℃
使用环境湿度 35〜85%RH、存储时: 35〜85%RH
耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,100MΩ以上,基于DC500V的高阻表
耐振动 频率10〜150Hz 双向振幅0.7mm XYZ各方向80分
耐冲击 加速度300m/s2(约30G) XYZ各方向3次
材质 外壳:ABS、显示屏: 丙烯
重量 本体重量:约50g

(注1):无指定的测量条件为使用环境温度=+20℃。

控制器

种类 NPN输出型 PNP输出型
型号 HL-AC1 HL-AC1P
适用检测头 HL-T1001A/T1001F、HL-T1005A/T1005F、HL-T1010A/T1010F
电源电压/
消耗电流
12〜24V DC±10% 脉动P-P10%以下/190mA以下(连接检测头时)
测量周期 150μs
线性输出 电流/电压输出切换式(注2)
・电流输出时:4〜20mA/F.S.、最大负载电阻300Ω
・电压输出时:±4V/F.S.、输出阻抗100Ω
(通过焦点监控功能,也可设定±5V、 0~5V等范围)
温度特性 ±0.2%F.S./℃(注3)
可设定
平均次数
(注4)
1/2/4/8/16/32/64/128/256/
512/1,024/2,048/4,096
判定输出
(HIGH、PASS、
LOW)
NPN开路集电极晶体管
・最大流入电流:50mA
・外加电压:30V DC以下(判定输出和0V之间)
・剩余电压:1.2V以下(流入电流为50mA时)
PNP开路集电极晶体管
・最大流出电流:50mA
・外加电压:30V DC以下(判定输出和+V之间)
・剩余电压:2V以下(流出电流为50mA时)
输出数 HIGH/PASS/LOW 3値输出
输出动作 HIGH:测量值>HIGH阈值时ON
PASS:HIGH阈值≧测量值≧LOW阈值値ON
LOW:LOW阈值>测量值时ON
短路保护 配备
激光OFF
输入
连接0V:激光投光停止
开路:激光投光
・外加电压:30V DC以下(漏电流0.1mA以下)
连接+V:激光投光停止
开路:激光投光
・外加电压:30V DC以下(漏电流0.1mA以下)
零点复位
输入
连接0V:零点复位动作
开路:零点复位无效
・外加电压:30V DC以下(漏电流0.1mA以下)
连接+V:零点复位动作
开路:零点复位无效
・外加电压:30V DC以下(漏电流0.1mA以下)
同步
输入
连接0V:有效
开路:无效
・外加电压:30V DC以下(漏电流0.1mA以下)
连接+V:有效
开路:无效
・外加电压:30V DC以下(漏电流0.1mA以下)
复位
输入
连接0V:有效
开路:无效
・外加电压:30V DC以下(漏电流0.1mA以下)
连接+V:有效
开路:无效
・外加电压:30V DC以下(漏电流0.1mA以下)


激光投光(LD ON) 绿色LED
(激光投光时亮起)
判定输出 HIGH:橙色LED(测量值>HIGH阈值时亮起)
PASS:绿色LED(HIGH阈值≧测量值≧LOW阈值时亮起)
LOW:黄色LED(LOW阈值)>测量值时亮起)
启动(ENABLE) 绿色LED
(正常动作时点灯)
零点复位(ZERO) 绿色LED
(零点复位功能有效时点灯)
主数字
显示屏
5位红色LED
[RUN模式:显示测量值(mm)或保持值,反向模式:使显示方向反向]
副数字
显示屏
5位黄色LED
[RUN模式:显示分辨率或受光量, THR模式:显示阈值,反向模式:使显示方向反向]]
主要功能 ・测量值显示 ・样品保持 ・接通延迟定时器
・自动教导 ・键锁功能・显示设定值、光量值
・峰值保持・断开延迟定时器・应差宽度可调
・零点复位存储 ・标准受光量设定功能 ・谷值保持
・单触定时器 ・焦点监控 ・自动定标
・峰值 to 峰值保持 ・微分 ・非测量时设定 ・定标
・自我峰值保持 ・灵敏度选择 ・(A-B)运算(注5)
・显示反向 ・自我谷值保持 ・阈值直接设定
・(A+B)运算(注5) ・显示ECO ・零点复位
・定位教导 ・防止干扰(注5) ・变更显示位数
・初始复位・2点教导 ・激光老化检测



使用环境
温度
0〜+50℃(注意不可结露)、
存储时:-25〜+65℃
使用环境
湿度
35〜85%RH、
存储时:35〜85%RH
耐电压/
绝缘电阻
AC1,000V 1分钟 所有电源连接端子与外壳之间/所有电源连接端子与外壳之间,20MΩ以上,基于DC500V的高阻表
耐振动/
耐冲击
频率10〜150Hz 双向振幅0.7mm XYZ各方向80分/加速度300m/s2(约30G) XYZ各方向3次
材质 外壳:聚对苯二甲酸乙二醇酯、透明罩:聚碳酸酯
输入・输出
电缆
0.09mm2芯合成电缆,长2m
输入・输出
电缆
延长
0.09mm2以上的电缆全长可延长至10m(注6)
重量 本体重量:约140g

(注1):无指定的测量条件为使用环境温度=+20℃。(注2):通过位于控制器底面的开关切换电流/电压。
(注3):连接检测头时的典型示例。
(注4):判定输出及线性输出的反应时间为(测量周期)×(设定平均次数+1)。
(注5):需要运算单元。
(注6):延长距离超过10m时,将不符合CE标志。

  • 本产品为JIS/IEC标准的1级激光产品以及FDA标准(21 CFR 1040.10)的Ⅱ级激光产品。该产品存在一定危险,请勿通过透镜等观察光学系统进行观察。

尺寸图

  • 单位mm

HL-T1001A(F)
HL-T1005A(F)

检测头

HL-T1001A(F) HL-T1005A(F)
HL-T1001A(F) HL-T1005A(F)
(注1):JIS/IEC标准符合型无光束遮光板以及照明、识别标签。
(注2):HL-T1001A(F)的受光器无插槽。

HL-T1001A
HL-T1001F

检测头

HL-T1001A HL-T1001F
HL-T1001A HL-T1001F
(注1):JIS/IEC标准符合型无光束遮光板以及照明、识别标签。

HL-AC1
HL-AC1P

控制器

HL-AC1 HL-AC1P

HL-AC-CL

运算单元(另售)

HL-AC-CL
(注1):JIS/IEC标准符合型无光束遮光板以及照明、识别标签。

MS-HLT1-1

HL-T1001A(F)/ HL-T1005A(F)用检测头安装支架[HL-T1001A(F)/ HL-T1005A(F)附带]

MS-HLT1-1
材质:SPCC(光泽镀锌)
附带2个带垫圈的M3螺丝(长20mm)

MS-HLT1-1

安装图

MS-HLT1-1

MS-LA3-1

HL-T1010A(F)用检测头安装支架[HL-T1010A(F)附带]

MS-LA3-1

MS-LA3-1

安装图

MS-LA3-1

MS-HLAC1-1

控制器安装支架(另售)

MS-HLAC1-1

CN-HLT1-1

检测头、控制器连接电缆(检测头附带)

CN-HLT1-1

HL-T1SV1

HL-T1001A(F)/HL-T1005A(F)用侧视界附件(另售)

HL-T1SV1
材质: 聚醚酰亚胺(外壳)
玻璃(前罩)
附带2个带垫圈的M2螺丝(长6mm)

HL-T1SV1

安装图

HL-T1SV1

HL-T1SV2

HL-T1010A(F)用侧视界附件(另售)

HL-T1SV2
材质: 聚醚酰亚胺(外壳)
玻璃(前罩)
附带2个带垫圈的M2螺丝(长6mm)

HL-T1SV2

安装图

HL-T1SV2
