高速·高精度涡电流型数字位移传感器 GP-X

  • 超高速取样 25μs,高分解能0.02%F.S.,更多样化数据收集和处理的新选择
  • 产品型号:数字位移传感器 GP-X
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

超高速取样25μs
高分辨率0.02%F.S.
更多样化数据收集和处理的新选择

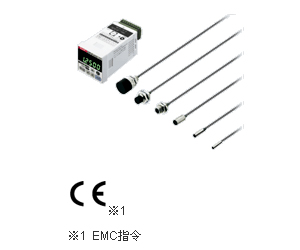

高速·高精度涡电流型数字位移传感器 GP-X
CE※1
※1 EMC指令

特点

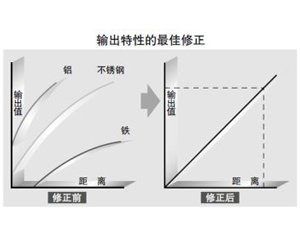

检测物为不锈钢和铁时,直线性为±0.3%F.S.

实现±0.3%F.S.的直线性。适用于不锈钢和铁,因此可进行高精度测量,而不受工件材质的影响。
各种材质(不锈钢、铁、铝)相应的特性已经输入了控制器,所以能够方便地选择最适合特定材质的设定。

检测物为不锈钢和铁时,直线性为±0.3%F.S.

达到了25μs(40,000次/秒)的超高取样速度

凭借25μs的超高取样速度,不会错过工件的高速位移。

达到了0.07%F.S./℃的稳定温度特性

通过将检测头和控制器合为一体,我们实现了0.07%F.S./℃。设备对于环境温度的变化具有较高的抵抗力,实现了稳定的微小位移的测量。

能以0.02%F.S.的分辨率进行高精度测量

凭借高分辨率0.02%F.S.,设备可以对微小位移进行高精度的测量。
特别是0.8mm检测用的检测头GP-X3SE,能判别0.32μm的超小位移。(64次的平均值)

IP67g的检测头品种繁多

从超小型φ3.8mm的圆柱型检测头到长距离检测用的φ22mm检测头,共备有6种机型。而且所有检测头都是IP67g(JEM)耐油型。即使在严酷的现场环境中,也能放心使用。

IP67g的检测头品种繁多

便于设置,可维护性优异的检测头

可以更换检测头

5位数字的双排两色显示屏提供极高的可视性

如果测量结果在设定范围内(GO),就会以绿色数字显示在屏幕下排。如果超过了范围(HI、LO),就会以橙色数字显示在屏幕上排。这种显示位置和颜色的改变可以准确地体现检测对象的瞬间变化。

5位数字的双排两色显示屏提供极高的可视性

数字输入显示使设定容易

在校验各种模式的设定项目时,可以通过双排数字显示进行数字化设定。甚至在检测时也可以校验主 设定。

数字输入显示使设定容易

20kHz的高速数据输出

输出测量数据可在PLC快速处理。(取样周期:20kHz)

20kHz的高速数据输出

4种内存切换功能

测量时设定的数据可在4种内存中进行处理。此功能将使工件更换,多种产品检测或产品转变后的检测完成得很顺利。

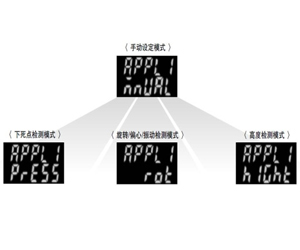

备有4种测量模式

备有与广泛用途兼容的测量模式。因此,可轻松输入设定值。请选择最合适的模式以适应特定的用途。

备有4种测量模式

防相互干扰功能

检测头可通过防干扰输出电缆连接多达8个控制器和转换振动定时来实现防干扰。即使同区域有许多检测头也能进行精确测量。

防相互干扰功能

可装拆式端子座

装备了可装拆式欧洲端子座。在拆卸或进行维修组装时很方便。还具有防反插机构。

可装拆式端子座

标配RS-232C通信连接器

可进行多种控制,如读取测量数据到PC上及控制器的各种设定输入和内存的调出。

标配RS-232C通信连接器

可进行传感器间的数据连接

控制器通信单元GP-XCOM(配件)最多可连接8个控制器,且只需通过一根RS-232C电缆便可把每个控制器的设定/测量数据读取到PC上。

可进行传感器间的数据连接

备有最适于收集和分析测量数据的智能监控器(GP-XAiM)(附带RS-232C专用电缆。)

备有方便的智能监控器,可以监控各种测量条件的设定、测量值的波形显示。以往只有用示波器才能实现的波形监控以及各种条件设定、功能设定的保存/上传,现在都可在计算机上简单实现。

可进行传感器间的数据连接

可进行传感器数据比较和计算

可对相互连接的2个控制器间的测量数据进行加减运算,并针对运算结果进行3值判定输出。配备计算功能,无需数字面板控制器。

可进行传感器间的数据连接

种类

(注1):一套型号为GP-XC3S(-P)、GP-XC5S(-P)以及传感器GP-X3S、GP-X5S是符合进出口贸易管理条例(出口条例)附表第1 2项(12)2的规定。
同时型号为GP-XC3S(-P)、GP-XC5S(-P)是控制器的内部程序应符合国外出口条例(出口条例)附表 2项(1)的规定。
因而、本系列在向日本国外输出的时候、根据国外出口条例以及出口国外贸易法相关规定,必须得到日本经济大臣的认可。
请注意不符合出口贸易管理条例(出口条例)附表第1 2项(12)2规定的。
一套型号:GP-XC3SE(-P)、GP-XC5SE(-P)
传感器型号:GP-X3SE、GP-X5SE
详情请向本公司查询。

规格

检测头

种类 圆柱型检测头 螺纹型检测头
0.8mm
检测用
1mm
检测用
2mm
检测用
2mm
检测用
5mm
检测用
10mm
检测用
型号 GP-
X3S
(注2)
GP-
X5S
(注2)
GP-
X8S
GP-
X10M
GP-
X12ML
GP-
X22KL
检测范围
(注3)
0〜0.8mm 0〜1mm 0〜2mm 0〜2mm 0〜5mm 0〜10mm
标准检测物体 SUS304/铁(SPCC) 60×60×t1mm
温度特性
(注4)
0.07%F.S./℃以下



保护构造 IP67(IEC)、IP67g(JEM)、防浸型(JIS)
使用环境
温度
-10〜+55℃、存储时:-20〜+70℃
使用环境
湿度
35〜85%RH、存储时:35〜85%RH
耐电压 AC250V 1分钟 所有电源连接端子与外壳之间
绝缘电阻 所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
耐振动 频率10~150Hz 双振幅0.75mm X,Y和Z方向各2小时
耐冲击 加速度500m/s2(约50G) X,Y和Z方向各5次

外壳 SUS303 黄铜(镀镍)
电缆
防护套
- PP
检测部 ABS PAR ABS PA
电缆 带连接器高频同轴电缆,长3m(注5)
电缆延长 用另售电缆全长可延长至10m
重量(注6) 本体重量:约40g 本体重量:约40g 本体重量:约40g 本体重量:约50g 本体重量:约45g 本体重量:约80g
附件 - 螺母:2个、齿锁垫圈:1个

(注1):无指定时的测量条件为使用环境温度=+20℃。
(注2):请注意不符合日本贸易出口管理条例(出口条例)附表第1・2项(12)2的产品。
(注3):检测范围是使用标准检测物体时的值。
(注4):连接检测头和控制器时此值代表最大检测距离的20~60%。
(注5):耐弯曲电缆型请向本公司咨询。
(注6):螺纹型检测头的重量包括螺母与齿锁垫圈的重量。

关于产品出口
一套型号为GP-XC3S(-P)、GP-XC5S(-P)以及传感器GP-X3S、GP-X5S是符合进出口贸易管理条例(出口条例)附表第1 2项(12)2的规定。br />同时型号为GP-XC3S(-P)、GP-XC5S(-P)是控制器的内部程序应符合国外出口条例(出口条例)附表 2项(1)的规定。。
因而、本系列在向日本国外输出的时候、根据国外出口条例以及出口国外贸易法相关规定,必须得到日本经济大臣的认可。

控制器

种类 NPN输出 PNP输出
组件型号 GP-XC□ GP-XC□-P
电源电压 24V DC±10% 脉动P-P 10%以下
消耗电流 150mA以下
分辨率(注2) 0.02%F.S.(64次平均处理)
取样频率 40kHz(25μs)
直线性(注2) ±0.3%F.S.以内
温度特性(注3) 0.07%F.S./℃以下
模拟电压输出 输出电压:-5〜+5V(注4)、输出阻抗:約100Ω
反应时间 75μs(最快)
比较输出
(HI、GO、LO)
NPN开路集电极晶体管
・最大流入电流:100mA
・外加电压:30V DC以下(比较输出和0V之间)
・剩余电压:1.6V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时)
PNP开路集电极晶体管
・最大源电流:100mA
・外加电压:30V DC以下(比较输出和+V之间)
・剩余电压:1.6V以下(源电流为100mA时)
0.4V以下(源电流为16mA时)
输出数 HI/GO/LO 3值输出
输出动作 HI:当测量值>上限设定值时为ON、GO:当上限设定值≥测量值≥下限设定值时为ON、LO:当下限设定值>测量值时为ON
短路保护 配备
外部输入 光电耦合器输入
・输入电流:9mA以下
・工作电压:ON电压17V以上(+24V和输入之间)
OFF电压4V以下(+24V和输入之间)
・输入阻抗:约5kΩ
光电耦合器输入
・输入电流:9mA以下
・工作电压:ON电压17V以上(0V和输入之间)
OFF电压4V以下(0V和输入之间)
・输入阻抗:约5kΩ
串行I/O RS-232C
零设定设定方法 按钮设定/外部输入设定


MODE 橙色LED(在模式状态时亮起)
HI 橙色LED(当超过上限设定值时亮起)
GO 緑色LED(当在上限值和下限值间时亮起)
LO 橙色LED(当低于下限设定值时亮起)
同步(TIMING) 緑色LED(通过外部或内部触发器同步时亮起)
上排数字显示屏 5位橙色LED(显示上限值和下限值以外的数值)
下排数字显示屏 5位緑色LED(显示上限值和下限值以内的数值)



使用环境温度 0〜+50℃(注意不可结露)、存储时:0〜+50℃
使用环境湿度 35〜85%、存储时:35〜85%RH
耐振动 频率10〜55Hz 双振幅0.75mm X,Y和Z方向各2小时
耐冲击 加速度100m/s2(約10G) X,Y和Z方向各5次
材质 外壳:聚碳酸酯
重量 本体重量:约120g
附件 ATA4811(控制器安装框):1套

(注1):无指定时的测量条件为使用环境温度=+20℃。
(注2):此值是稳定+25℃时所得。GP-XC3SE、GP-XC5SE的分辨率是0.04%F.S.(平均处理64次)。
(注3):连接检测头和控制器时此值代表最大检测距离的20~60%。
(注4):0~5V为出厂设定。

BCD输出单元

型号 GP-XBCD
消耗电流 20mA以下
输出
(5位BCD、极性、VALID)
N通道MOSFET漏极开路
・最大流入电流:50mA
・外加电压:30V DC以下(输出和GND之间)
・剩余电压:1V以下(流入电流为50mA时)
保持输入 无电压接点或NPN开路集电极晶体管输入
・Low:0〜1V ・High:断开
材质 外壳:ABS
重量 本体重量:约30g
附件 安装支架(SUS304):1个

(注1):将BCD输出单元用单侧带连接器的GP-XBCC3电缆连接到控制设备上。(电缆长度3m,另售)。

控制器通信单元

型号 GP-XCOM
消耗电流 5mA以下
材质 外壳:ABS
重量 本体重量:約20g
附件 安装支架(SUS304):1个

(注1):用另售的控制器通信单元连接电缆(SL-F□)连接各GP-XCOM。
若软件版本和控制器不兼容将不能进行通信。
(1.06或更早版本与2.00或更新版本)。
请正确配套使用。

尺寸图

  • 单位mm

GP-X3S
GP-X3SE

检测头

GP-X3S GP-X3SE

GP-X5S
GP-X5SE

检测头

GP-X5S GP-X5SE

GP-X8S

检测头

GP-X8S

GP-X10M

检测头

GP-X10M

GP-X12ML

检测头

GP-X12ML

GP-X22KL

检测头

GP-X22KL

控制器

控制器
控制器
控制器
控制器
控制器

GP-XBCD

BCD输出单元(另售)

GP-XBCD
GP-XBCD

GP-XCOM

控制器通信单元(另售)

GP-XCOM
GP-XCOM
