高速多点激光位移传感器 HL-D3
- 相当500台分辨率为1μm的高精度激光位移传感器集成在12.5mm的检测头中！
- 产品型号：激光位移传感器 HL-D3
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸

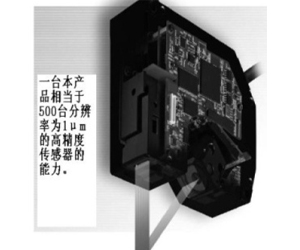

相当500台分辨率为1μm的高精度激光位移传感器集成在宽度12.5mm的检测头中！
|

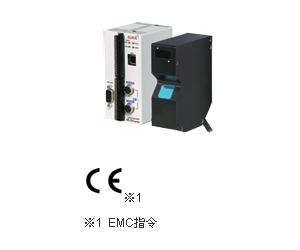

 ※1
|
| ※1 | EMC指令 |
|---|
特点
|
4种模式
|
可最多对测量宽度(X轴)上指定的任意位置的10个测量点进行超高速测量和判定。
以往的2维位移传感器，须对整个测量宽度(X轴)进行一次测量后，才能取得指定点的测量结果，因此不适合高速测量用途。
HL-D3系列产品仅对指定的点进行位移测量，可进行高效的内部处理，因此，从测量、运算到判定的过程速度非常高。当然，各测量点可分别调节敏感度，实施最优化测量，因此，也实现了高精度测量。
(MSDS = Multi-Select Displacement Sensing)
【特 长】
・实现高速取样→最快80μs(指定2光点时)
・测量点可任意指定 → 最多10点
・具有指定点的缓冲功能
・可进行高度、高低差的运算及判定的输出
・装备宽单元功能
|
|
最完善化测量宽度内分割的光量的同时，进行高精度的测量。适用于光泽和颜色不一样的测定工作。
以往的2维位移传感器由于对整个测量宽度(X轴)进行统一的光量调节，反射率相差较大的部分混在一起时，会产生受光量饱和或不足，从而导致难以获得有效的测量结果。
HL-D3系列产品则对测量宽度(X轴)内进行细分，并分别对各分割单位(称为“光量调整单位”)进行投光量调节，使敏感度最优化，实现了稳定而高精度的测量。
(MZBC = Multi-Zone Beam Control)
【特 长】
・反射率不同的部分混在一起的工件也能进行稳定测量。
→ 金属部分和树脂部分的混合
→ 平坦面和倾斜面的混合……等
・实现高精度测量
→ 分辨率 1μm(平均次数：64次，测量平均高度)
■统一同步计测模式
调节成相同的敏感度对整个测量宽度(X轴)进行统一测量。该模式适用于测量高速移动的工件。
■等间距计测模式
以指定的间距对测量宽度(X轴)进行分割，为每个间隔调节敏感度，进行等间隔测量。可减少测量点数，提高测量速度。
形状演算機能
|
|
|
|
设定和监视软件
用USB电缆连接安装了HL-D3C(控制器)和HL-D3SMI的计算机后，即可轻松进行各种条件的设定，并具有对测量值、判定结果进行监视等功能。 由于保存的数据可在画面上再生，显示形状波形，因此还能用作分析工具。
|
|
■动作环境
| OS |
Microsoft® Windows® Vista Business 32bit SP2以上 Microsoft® Windows® 7 Professional 32bit/64bit Microsoft® Windows® 8 Pro 32bit/64bit (日文、英文、中文) |
| CPU | Pentium®兼容CPU、1GHz以上 |
| 存储器 | 2GB以上 |
| 画面显示 | 1,024×768 点阵 256色以上 |
| 硬盘 | 50MB以上的可用空间 |
| USB接口 | 依据USB2.0全速(USB1.1兼容) |
※安装时需要CD-ROM驱动器。
※Microsoft Windows是Microsoft公司的注册商标。
※Pentium是Intel公司的注册商标。
理想的平行光轴
|
采用最新的光学系统，实现了前所未有的平行光轴。 可减少投光到立体物品上时所产生的阴影，因此，能更正确地检测立体物品的形状。 |
|
用途
检查是否遗忘螺钉的紧固
|
基准面安装零件的引脚浮起
|
带倾斜面的工件
|
镀金和黑色树脂混合的工件
|
规格
- 切勿违反使用说明书记载的操作方法。不按规定的步骤控制或调整本产品，可能会遭受危险的激光照射。
- 本产品上贴着各项内容的标签。请依据标签内容妥善处理。(产品包装中也附带英文标签)
・HL-D301B
本产品为JIS/IEC标准的2级激光产品。该产品存在一定危险，请勿直视激光或通过透镜等观察光学系统进行观察。
|
・HL-D301C
本产品为JIS/IEC标准的3级R激光产品。该产品具有危险性，请勿观察或接触激光的直射光束或反射光束。
|
- 本产品的规格虽然不属于日本“外汇法及外国贸易法”所规定的限制出口的物品，但是将本产品带出日本时，请预先办理本公司发行的非限制出口物品的证明书等必要手续。
传感器
| 种类 | 扩散反射型 | ||
| 型号 | HL-D301B | HL-D301C | |
| 测量中心距离 | 50mm | ||
| 高度测量范围(Z轴) | ±10mm | ||
| 测量宽度(X轴) | 近点 | 11.5mm | |
| 测量中心 | 12.5mm | ||
| 远点 | 12.5mm | ||
| 输出单位 | 高度方向(Z轴) | 0.1μm | |
| 宽度方向(X轴) | 25μm | ||
| 分辨率(注1) | 高度方向(Z轴) | 1μm | |
| 直线性(注2) | 高度方向(Z轴) | ±0.1% F.S. | |
| 温度特性 | 0.02% F.S./℃ | ||
| 光源 | 红色半导体激光(投光峰波长度：658nm) | ||
| 输出 | 最大输出：1mW | 最大输出：5mW | |
| 激光级别 |
2级 (JIS C6802：2005／IEC60825-1：2007) |
3级R (JIS C6802：2005／IEC60825-1：2007) |
|
| 光束形状(注3) | 50μm×15mm | ||
| 受光元件 | CMOS 2维图像传感器 | ||
| 指示灯 |
激光放射 指示灯 |
绿色发光二极管 激光投光时亮起 |
|
|
测量范围 指示灯 |
黄色发光二极管 测量中心附近亮起 |
||
| 环境性能 | 保护构造 | IP67(连接器部除外) | |
|
使用环境 温度 |
0〜45℃(注意不可结露、结冰) 存储时：-20℃〜70℃ |
||
|
使用环境 湿度 |
35%〜85%RH 存储时：35%〜85%RH |
||
|
使用环境 照明度 |
白炽灯：受光面照度3,000Rx以下 (注意避免太阳光的直接反射) |
||
| 耐振动 | 频率10〜55Hz(1分钟周期) 双振幅1.5mm X,Y和Z方向各2小时 | ||
| 耐冲击 | 加速度196m/s2 X,Y和Z方向各3次 | ||
| 电缆 | 带连接器橡皮电缆 长0.5m | ||
| 电缆延长 |
用可选电缆(另售) 全长可延长至20m |
||
| 材质 |
本体外壳，本体外罩：铝合金、 前罩：玻璃 |
||
| 重量 | 约500g(含电缆部) | ||
| 附件 | 激光警告标签：1套 | ||
当未指定测量条件时，与控制器相连接，电源电压：24V DC、周围温度：20℃，计测模式：多段分割光量调整模式(调整单位：宽度100μm)，单位受光时间：100μs，移动平均次数：64次，测量中心距离，对象物体：白色扩散物体(本公司基准物体)。
(注1)：测量中心距离处，整个测量宽度的高度平均的数值。
(注2)：测量宽度方向的测量中心位置的高度时，表示相对于高度测量范围(满量程)的理想直线的误差值，规格为高度测量范围±7.5mm以内的值。
(注3)：为测量中心距离处的直径值，使用中心光强度的1/e2(约13.5%)定义这些值。如果定义范围外有光泄漏，并且检测点外围的反射率高于检测点本身，则结果可能会受到影响。
控制器
| 型号 | HL-D3C | |
| 适用检测头 | HL-D301B、HL-D301C | |
| 可连接检测头数量 | 最多2个 | |
| 电源电压 | 24V DC±10％ 含脉动0.5V(P-P) | |
| 消耗电流 | 1A以下(连接2个检测头时) | |
| 取样周期 |
根据计测模式及设定条件而定 多段分割光量调整模式：标准 12.2ms(注1) 统一同步计测模式：最快 2.5ms(注2) 多点位移计测模式：最快 80μs(注3) |
|
|
判定 输出 |
N通道FET·漏极开路 ・最大流入电流：100mA ・外加电压：30V DC以下(输出端子和0V之间)br />・ON电阻：5Ω以下 |
|
| 输出动作 | 输出动作时开路(可切换) | |
| 短路保护 | 配备 | |
|
ALARM 输出 |
N通道FET·漏极开路 ・最大流入电流：100mA ・外加电压：30V DC以下(输出端子和0V之间) ON电阻：5Ω以下 |
|
| 输出动作 | 发生报警时开路(可切换) | |
| 线路保护 | 配备 | |
|
外部 触发 输入 |
光耦绝缘输入 | |
| 输入动作 | 与外部绝缘COM(－)短接时ON，断开时OFF | |
| 外加电压 | 30V DC以下(漏电流：0.1mA以下) | |
|
激光 控制 输入 |
光耦绝缘输入 | |
| 输入动作 | 与外部绝缘COM(－)短接时激光投光，断开时激光停止投光 | |
| 外加电压 | 30V DC以下(漏电流：0.1mA以下) | |
|
零设 输入 |
光耦绝缘输入 | |
| 输入动作 | 与外部绝缘COM(－)短接时ON，断开时OFF | |
| 外加电压 | 30V DC以下(漏电流：0.1mA以下) | |
|
同步 输入 |
光耦绝缘输入 | |
| 输入动作 | 与外部绝缘COM(－)短接时ON，断开时OFF | |
| 外加电压 | 30V DC以下(漏电流：0.1mA以下) | |
|
复位 输入 |
光耦绝缘输入 | |
| 输入动作 | 与外部绝缘COM(－)短接时ON，断开时OFF | |
| 外加电压 | 30V DC以下(漏电流：0.1mA以下) | |
|
RS-232C 接口 |
波特率：115,200bps、数据长：8bit、 停止位长度：1bit、无奇偶(固定) |
|
| USB接口 | 依据USB2.0全速(USB1.1兼容) | |
| 设定/测量值监视 | HL-D3SMI(附件)或专用API | |
|
指 示 灯 |
电源指示灯 |
绿色发光二极管 电源ON时亮起 |
|
检测头A 激光投光 指示灯 |
绿色发光二极管 连续测量状态：激光投光时亮起，熄灭时闪烁2次 停止测量状态：激光投光时交替闪烁(ON1秒/OFF1秒)、 熄灭时闪烁1次 |
|
|
检测头B 激光投光 指示灯 |
绿色发光二极管 连续测量状态：激光投光时亮起，熄灭时闪烁2次 停止测量状态：激光投光时交替闪烁(ON1秒/OFF1秒)、 熄灭时闪烁1次 |
|
|
报警 指示灯 |
红色发光二极管 测量报警时以及检测头断线时亮起 |
|
|
环 境 适 应 性 |
使用环境 温度 |
0〜50℃(注意不可结露、结冰)、存储时：-20〜70℃ |
|
使用环境 湿度 |
35〜85%RH、保存時：35〜85%RH | |
| 耐振动 | 频率 10〜55Hz(周期1分) 双振幅0.75mm X,Y和Z方向各30分钟 | |
| 耐冲击 | 加速度 196m/s(2 約20G) X,Y和Z方向各3次 | |
| 材质 | 外壳部：铝合金 | |
| 重量 | 约300g | |
| 附件 | HL-D3安装CD-ROM(HL-D3SMI，包括用户手册)、使用说明书、USB电缆2m | |
当未指定测量条件时，与检测头相连接，电源电压：24V DC，周围温度：20℃，计测模式：多段分割光量调整模式(调整单位：宽度100μm)，单位受光时间：100μs，移动平均次数：64次，测量中心距离，对象物体：白色扩散物体(本公司基准物体)。
(注1)：计测模式：多段分割光量调整模式，单检测头测量，各测量范围：最大，光量调整次数：0次(连续)，判定输出：使用双输出时的值。
(注2)：计测模式：统一同步模式，双检测头测量，各测量范围：最小，无OUT运算，通过缓冲功能获得位移形状波形数据时的值。
(注3)：计测模式：多点位移模式，单检测头测量，单位受光时间：40μs、光量调整次数：0次(连续)，设定位置数：2处，无宽单元，判定输出：使用双输出时的值。
尺寸图
- 单位mm
HL-D301B
HL-D301C
|
HL-D3C
|
