小型激光位移传感器 HL-G1 NEW

  • 追加了扩散反射型、正反射型新商品!
  • 产品型号:小型激光位移传感器 HL-G1
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

高性价比的
CMOS激光位移传感器的标准型

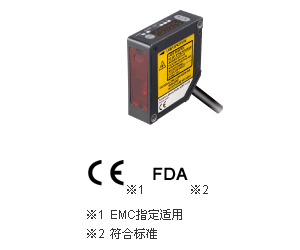

小型激光位移传感器 HL-G1
CE※1 FDA※2
※1 EMC指定适用
※2 符合标准

特点

高分辨率0.5μm

Quick

在显示数字的同时即可对取样周期及输出等进行简单地设定。有利于快速启动装置。

■显示数字的同时即可简单地设定

传感器本体上配备有数字显示部,因此,在确认变位量 的同时可进行简单地设定。

显示数字的同时即可简单地设定

■控制器内置,可对设备,生产线进行简单地组装

传感器和控制器集成于一体。
无需对控制器进行施工,也不需要安装空间。

控制器内置,可对设备,

Compact

内置有控制器及数字显示部,同时实现了小型尺寸。凝聚了
本公司的小型化技术。
可简单地安装在狭窄的缝隙内和机械手上。

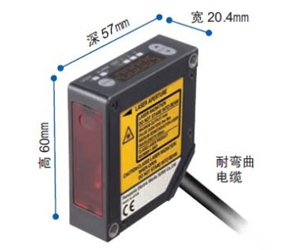

■内置控制器和数字显示部的

内置控制器和数字显示部的

■即使是可动部分也采用轻重量机身
本体约的轻量树脂机身还可安装到滑动设备和机械手上。
另外,标准采用了耐弯曲性良好的电缆。


■防水防尘的保护构造IP67

由于实现了保护构造IP67,因此在水和灰尘较多的环境中也可使用。 另外,安装孔内插有金属套管,因此最大可使用0.8N·m的力矩拧紧。

防水防尘的保护构造IP67

Friendly

备有可进一步提高使用便利性的接口。
可利用PC、触摸屏执行更进一步的操作和分析。

■通过专业程序、触摸屏进一步,提升使用功能(仅限高功能型)

一次性最多可对16台传感器进行设定。可进行受光量波形的监控、数据缓冲等显示,并简单地收集分析中所要用到的数据。安装时可选择各种语言。

●数据缓冲功能
存储、显示测量数据。可与以往测量的数据进行重叠显示,因此可进行比较、分析。

●受光量波形显示
受光量以受光元件的各个单元为单位显示。

●检测值显示
可显示检测值与各个端子的输出状态。

备有用于传感器设定・评估工具软件
必需的工作环境
PC环境 PC-AT 兼容机
OS OS种类 32/64 Edition Service Pack
Windows® Vista 32bit Business SP2以上
Windows® 7 32bit/64bit Professional 无特别内容
Windows® 8 Pro
CPU Intel Pentium4 2GHz以上或者同等以上的兼容CPU
显示器 XGA(1024×768 256色)以上
存储器 2GB以上
硬盘 可用空间 100MB以上
USB接口 依据USB2.0全速(与USB1.1兼容)

※ 工具软件对应以下语言。安装时可选择日语、英语、韩语、中文。

■检测值显示・传感器设定用画面数据

通过与可编程智能操作面板GT02·GT12系列进行组合,可在相距较远的位置简单地对传感器的情况进行确认或设定。
可在安装时选择日语、英语、中文、韩语显示
关于GT系列的详情、请浏览网站信息在新窗口中打开或者产品样本。

请在以下机型中选择可编程智能操作面板。
电源:24V
通信端口:RS422(RS485)
・AIG02GQ 14D
・AIG02MQ 15D
・AIG12GQ 14D/15D
・AIG12MQ 14D/15D

可对应各种需求的输入/输出

●时间输入+多重输入
除时间输入外,还可根据用途选择以下输入。
・零设置ON/OFF・激光控制・复位・教学
●3种输出+ 种模拟输出
配备有三个输出,因此可用作H1·GO·LOW的判断输出及警报输出。
另外,模拟输出还配备有电压输出与电流输出。

削减登录品号

●NPN/PNP两极对应
通过配线,可由1个产品号来对应NPN/PNP两极性,因此削减用于保养、维护的产品号。

顺畅地做好切换准备

●存储卡替换功能
最多可设定4个传感器。为了可简单地进行设定替换,因此请事先做好装置的替换准备。

全球性支持

分辨率0.5μm的高精度测量,以及LED数字显示,使用更加方便, 可使用在世界各个生产现场。

全球性支持

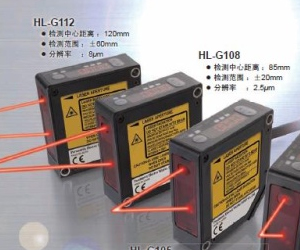

种类

传感器

扩散反射型

种类 形状 测量中心距离
及测量范围
分辨率 光束直径 型号
标准型 30±4mm 0.5μm 0.1×0.1mm HL-G103-A-C5
多功能型 HL-G103-S-J
标准型 50±10mm 1.5μm 0.5×1mm HL-G105-A-C5
多功能型 HL-G105-S-J
标准型 85±20mm 2.5μm 0.75×1.25mm HL-G108-A-C5
多功能型 HL-G108-S-J
标准型 120±60mm 8μm 1.0×1.5mm HL-G112-A-C5
多功能型 HL-G112-S-J
标准型 250±150mm 20μm 1.75×3.5mm NEW
HL-G125-A-C5
多功能型 NEW
HL-G125-S-J

正反射型

种类 形状 测量中心距离
及测量范围
分辨率 光束直径 型号
标准型 26.3±2mm 0.5μm 0.1×0.1mm NEW
HL-G103A-RA-C5
多功能型 NEW
HL-G103A-RS-J
标准型 47.3±5mm 1.5μm NEW
HL-G105A-RA-C5
多功能型 NEW
HL-G105A-RS-J
标准型 82.9±10mm 2.5μm 0.2×0.2mm NEW
HL-G108A-RA-C5
多功能型 NEW
HL-G108A-RS-J

返回页首

电缆延长(多功能型用)

品名 形状 型号 内容
延长电缆
(多功能型用)
HL-G1CCJ2 长度2m、本体重量约130g 单侧带连接器
橡皮电缆
HL-G1CCJ5 长度5m、本体重量约320g
HL-G1CCJ10 长度10m、本体重量约630g
HL-G1CCJ20 长度20m、本体重量约1,300g

规格

传感器

扩散反射型

型号 标准型 HL-G103-A-C5 HL-G105-A-C5 HL-G108-A-C5 HL-G112-A-C5 HL-G125-A-C5
多功能型 HL-G103-S-J HL-G105-S-J HL-G108-S-J HL-G112-S-J HL-G125-S-J
测量中心距离 30mm 50mm 85mm 120mm 250mm
测量范围 ±4mm ±10mm ±20mm ±60mm ±150mm
分辨率 0.5μm 1.5μm 2.5μm 8μm 20μm
直线性 ±0.1% F.S. ±0.3% F.S.
温度特性 ±0.08% F.S./℃
光源   红色半导体激光(投光峰波长度:655nm)
输出 最大输出:1mW
激光
等级
2级(JIS/IEC/FDA Laser Notice No.50)
光束直径(注2) 0.1×0.1mm 0.5×1mm 0.75×1.25mm 1.0×1.5mm 1.75×3.5mm
受光元件 CMOS图像传感器
电源电压 24V DC±10% 包括脉动0.5V(P-P)
消耗电流 100mA以下
取样周期 200μs、500μs、1ms、2ms
模拟输出 电压 输出范围:0~10.5V(正常时)、11V(报警时)
输出阻抗:100Ω
电流 输出范围:3.2~20.8mA(正常时)、21.6mA(报警时)
负载阻抗:300Ω以下
输出

(OUT1
OUT2
OUT3)
  判断输出或者报警输出(设定切换式)
NPN开路集电极·晶体管/PNP开路集电极·晶体管(切换式)

<选择NPN输出时>
・最大流入电流:50mA
・外加电压:3V~24V DC(输出-0V之间)
・剩余电压:2V以下(流入电流50mA下)
・漏电流:0.1mA以下

<选择PNP输出时>
・最大源电流:50mA
・剩余电压:2.8V以下(源电流50mA下)
・漏电流:0.1mA以下
输出动作 ON时(输出动作时)开路
短路保护 配备(自动复位式)
NP切换输入 连接0V时:NPN输出动作
连接电源用24V DC时:PNP输出动作
同步输入 选择NPN输出时:连接0V时动作,或连接过程中动作(随设定而异)
选择PNP输出时:连接外部电源+极时动作,或连接过程中动作(随设定而异)
多路输入 根据输入时间有零设、零设OFF、复位、教导、激光控制
选择NPN输出时:0根据连接至0V的时间而定
选择PNP输出时:根据连接至外部电源+极的时间而定
通信接口
(仅限高功能型)
RS-422或RS-485(切换式)
波特率:9,600/19,200/38,400/115,200/230,400/460,800/921,600 bps
数据长度8bit、停止位长度1bit、无奇偶校验、有BCC、数据区分:CR
指示灯 激光投光
指示灯
绿色LED
(激光投光时亮起)
报警
指示灯
橙色LED
因光量不足不能进行测量时亮起
输出
指示灯
黄色LED×3
输出动作时亮起
数字显示屏 红色LED 5 1/2位显示
耐環境性 保护构造 IP67(IEC)
使用环境温度 -10~45℃(注意不可结冰)
保存时:-20℃~60℃
使用环境
湿度
35%~85%RH
保存时:35%~85%RH
使用环境照明度 白炽灯:受光面照度3,000lx以下 (注3)
使用标高 2,000m以下
污损度 2
绝缘电阻 20MΩ以上 DC250V高阻表测量值 所有端子与外壳之间
耐电压 AC1,000V 1分钟 所有端子与外壳之间
耐振动 耐久10~55Hz(周期1分) 双振幅1.5mm XYZ各方向2小时
耐冲击 500m/s2(约50G) X、Y和Z方向各3次
电缆长度 标准型:0.1mm2 带10芯橡胶绝缘电缆5m
高功能型:带14芯连接器橡胶绝缘电缆0.5m
电缆延长 使用选配件(另售)的延长电缆最多可延长至全长20m(标准型不能延长)
材质 本体外壳:PBT、前罩:丙烯、电缆:PVC
重量 本体重量:标准型 约70g(不含电缆)/约320g(含电缆)、包装重量:约380g
本体重量:多功能型 约70g(不含电缆)/约110g(含电缆)、包装重量:约160g
附件 激光警告标签:1套

(注1) :未指定时的检测条件如下:电源电压:24V DC、周围温度:20℃、取样周期500μs、平均次数:1024次、检测中心距离、对象物体:白色陶瓷、模拟输出。
(注2) :该值为检测中心距离上的值。以中心光强度的1/e2(约13.5%)定义这些值。如果定义区域外有光泄漏,并且检测点周围有高于检测点本身的强反射,检测结果可能会受到影响。
(注3) :周围环境照明度所引起的变动在±0.1%F.S.以下。

返回页首



正反射型

型号 标准型 HL-G103A-RA-C5 HL-G105A-RA-C5 HL-G108A-RA-C5
多功能型 HL-G103A-RS-J HL-G105A-RS-J HL-G108A-RS-J
测量中心距离 26.3mm 47.3mm 82.9mm
测量范围 ±2mm ±5mm ±10mm
分辨率 0.5μm 1.5μm 2.5μm
直线性 ±0.2% F.S.
温度特性 ±0.08% F.S./℃
光源 红色半导体激光(投光峰波长度:655nm)
输出 最大输出:0.39mW
激光
等级
1级(JIS/IEC/FDA Laser Notice No.50)
光束直径(注2) 0.1×0.1mm 0.2×0.2mm
受光元件 CMOS图像传感器
电源电压 24V DC±10% 包括脉动0.5V(P-P)
消耗电流 100mA以下
取样周期 200μs、500μs、1ms、2ms
模拟输出 电压 输出范围:0~10.5V(正常时)、11V(报警时)
输出阻抗:100Ω
电流 输出范围:3.2~20.8mA(正常时)、21.6mA(报警时)
负载阻抗:300Ω以下
输出

(OUT1
OUT2
OUT3)
  判断输出或者报警输出(设定切换式)
NPN开路集电极·晶体管/PNP开路集电极·晶体管(切换式)

<选择NPN输出时>
・最大流入电流:50mA
・外加电压:3V~24V DC(输出-0V間)
・剩余电压:2V以下(流入电流50mA下)
・漏电流:0.1mA以下

<选择PNP输出时>
・最大源电流:50mA
・剩余电压:2.8V以下(源电流50mA下)
・漏电流:0.1mA以下
输出动作 ON时(输出动作时)开路
短路保护 配备(自动复位式)
NP切换输入 连接0V时:NPN输出动作
连接电源用24V DC时:PNP输出动作
同步输入 选择NPN输出时:连接0V时动作,或连接过程中动作(随设定而异)
选择PNP输出时:连接外部电源+极时动作,或连接过程中动作(随设定而异)
多路输入 根据输入时间有零设、零设OFF、复位、教导、激光控制
选择NPN输出时:根据连接至0V的时间而定
选择PNP输出时:根据连接至外部电源+极的时间而定
通信接口
(仅限高功能型)
RS-422或RS-485(切换式)波特率:9,600/19,200/38,400/115,200/230,400/460,800/921,600 bps
数据长度8bit、停止位长度1bit、无奇偶校验、有BCC、数据区分:CR
指示灯 激光投光
指示灯
绿色LED
(激光投光时亮起)
报警
指示灯
橙色LED
因光量不足不能进行测量时亮起
输出
指示灯
黄色LED×3
输出动作时亮起
数字显示屏 红色LED 5 1/2位显示
耐環境性 保护构造 IP67(IEC)
使用环境温度 -10~45℃(注意不可结冰))
保存时:-20℃~60℃
使用环境
湿度
35%~85%RH
保存时:35%~85%RH
使用环境照明度 白炽灯:受光面照度3,000lx以下 (注3)
使用标高 2,000m以下
污损度 2
绝缘电阻 20MΩ以上 DC250V高阻表测量值 所有端子与外壳之间
耐电压 AC1,000V 1分钟 所有端子与外壳之间
耐振动 耐久10~55Hz(周期1分) 双振幅1.5mm XYZ各方向2小时
耐冲击 500m/s2(约50G) X、Y和Z方向各3次
电缆长度 标准型:0.1mm2 带10芯橡胶绝缘电缆5m
高功能型:带14芯连接器橡胶绝缘电缆0.5m
电缆延长 使用选配件(另售)的延长电缆最多可延长至全长20m(标准型不能延长)
材质 本体外壳:PBT、前罩:丙烯、电缆:PVC
重量 本体重量:标准型 约70g(不含电缆)/约320g(含电缆)、包装重量:约380g
本体重量:多功能型 约70g(不含电缆)/约110g(含电缆)、包装重量:约160g
附件 激光警告标签:1套

(注1) :未指定时的检测条件如下:电源电压:24V DC、周围温度:20℃、取样周期500μs、平均次数:1024次、检测中心距离、对象物体:白色陶瓷、模拟输出。
(注2) :该值为检测中心距离上的值。以中心光强度的1/e2(约13.5%)定义这些值。如果定义区域外有光泄漏,并且检测点周围有高于检测点本身的强反射,检测结果可能会受到影响。
(注3) :周围环境照明度所引起的变动在±0.1%F.S.以下。

尺寸图

  • 单位mm

HL-G1□A-C5

标准型

HL-G1□A-C5
型号 测量中心距离(ℓ) θ
HL-G103-A-C5 30mm 30°
HL-G105-A-C5 50mm 21°
HL-G108-A-C5 85mm 15°
HL-G112-A-C5 120mm 11°
HL-G125-A-C5 250mm 6.2°

HL-G1□S-J

多功能型

HL-G1□S-J
型号 测量中心距离(ℓ) θ
HL-G103-S-J 30mm 30°
HL-G105-S-J 50mm 21°
HL-G108-S-J 85mm 15°
HL-G112-S-J 120mm 11°
HL-G125-S-J 250mm 6.2°

HL-G103A-RA-C5
HL-G103A-RS-J

标准型、多功能型

HL-G103A-RA-C5 HL-G103A-RS-J

HL-G105A-RA-C5
HL-G105A-RS-J

标准型、多功能型

HL-G105A-RA-C5 HL-G105A-RA-C5

HL-G108A-RA-C5
HL-G108A-RS-J

标准型、多功能型

HL-G108A-RA-C5 HL-G108A-RS-J

HL-G1CCJ□

延长电缆(多功能型用)

HL-G1CCJ□
型号 L
HL-G1CCJ2 2,000 + 2000
HL-G1CCJ5 5,000 + 5000
HL-G1CCJ10 10,000 + 10000
HL-G1CCJ20 20,000 + 20000
