CMOS型微型激光位移传感器HG-C NEW

  • 10μｍ高精度检测,CMOS型微型激光位移传感器HG-C诞生！
  • 产品型号：微型激光位移传感器HG-C
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

10μｍ高精度检测,CMOS型微型激光位移传感器HG-C诞生！

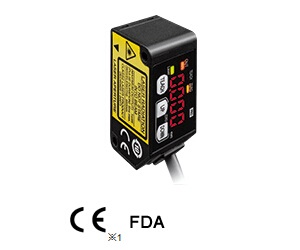

微型激光位移传感器HG-C系列
CE※1 FDA
※1 EMC指令

特点

配备0～5V的模拟电压输出

用测距传感器规定测定值
・ 直线性：±0.1％F.S.
・ 温度特性：0.03％F.S./℃


不仅能以mm为单位显示数值，还能读取模拟电压输出。
读入到PLC＋模拟量单元，还能执行各种运算，并存储(记录)测量值。

配备0～5V的模拟电压输出

<紧凑>
形状达到业内小型级别※的CMOS激光传感器 （※2014年3月，根据本公司调查）

全新设计的内部反射镜设置

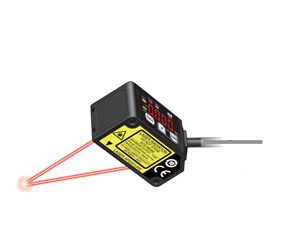

一般从受光部到受光素子(CMOS)的光路越长越容易取得高精度和安定检测值，但会增加传感器的高度使外形变大。HG-C系列使用了全新设计的内部反射镜设置，使高度变小的同时，实现了位移传感器的高精度检测。

全新设计的内部反射镜设置

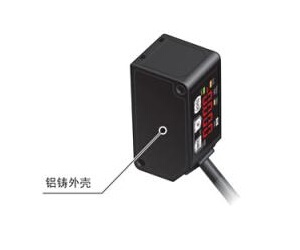

采用铝铸外壳，使机身免受变形和温度的干扰
采用同时兼顾轻量与强度的铝铸外壳。虽然尺寸小巧，但是机身坚固，从而减少外壳变形和温度等不稳定因素对测量精度所产生的影响。

<占绝对优势的稳定检测>
实现1/100ｍｍ的高精度检测

搭载高精度CMOS传感器&独创演算法
采用位移传感器的高精度CMOS工艺和位移传感器独创的信号处理集成于受光元件芯片上的“系统芯片”化技术，实现了至今未有的微型激光传感器1/100mm的高精度。

搭载高精度CMOS传感器&独创演算法

配备有便利的功能

教导&窗口比较模式

存在检测物体的状态下，只需按下 “TEACH”键，即可简单地设定基准值。
另外，在2个基准值范围内即判为OK，超出范围即判为NG，1个输出即可做出判定。


1点教导





针对与检测物体基准面之间的距离，设置上限值和下限值，想要通过上下限的范围 进行判别时，使用该方式。

2点教导





执行2点教导，设定基准值范围的方法。
※针对距离有所不同的检测物体有效。

3点教导




执行3点(检测物体A、B、C)教导时，教导值将会自动按照升序(教导值1、2、3)重新排列数值，在教导值1与教导值2之间设定基准值，并在教导值2与教导值3之间设定基准值，从而设定基准值范围。
※针对距离有所不同的检测物体有效。

除教导&窗口比较模式外，还配备有[上升微分模式]、[下降微分模式]以及[通常检测模式]。 在通常检测模式下，可使用基本教导方法中的“2点教导”，存在微小物体和背景物体的情况下， 还可使用便捷的[限定教导]。

设定定时功能

可设定定时器的动作:“OFF延迟定时器”、“ON延迟定时器”、“单触式定时器”、“无定时器”。定时时间固定为5ms。


设定定时功能

OFF延迟定时器
<功能> 使输出信号延迟5ms。
<用途> 连接机器的响应速度较慢，检测时间无法满足其要求时，宜使用该设定。

ON延迟定时器
<功能> 从检测时开始，使5ms内的输出信号无效。
<用途> 想要使短时间信号无效的情况下，以及需要利用时间差进行控制的情况下，可方便地使用该设定。

单触式定时器
<功能>从检测时开始，仅在5ms内发送输出信号。
<用途> 根据连接机器的输入条件，信号时间必须保持恒定时，宜使用该设定。另外，想要使短时间的信号延长至必要的时间宽度时，也可有效使用该设定。

调零功能
该功能可使测量值强制 “调零”。可任意决定零点。以检测物体的高度为基准值，测量其公差的情况下，或者测量段差时，可方便地使用该功能。

调零功能
※调零功能有效时，调零指示灯(黄色)将会点亮。
※峰值·谷值保持功能有效时，如执行调零功能，则会使所保持的测量值复位。
※显示设定设为偏移时，将无法设置调零功能。

设定外部输入功能
可从以下4个功能中选择1个分配到外部输入线 “调零功能”、“教导功能”、“停止投光功能”、“触发功能”。

设定外部输入功能

设定显示功能
相对于检测物体的移动方向，可选择以下三种显示方法 ：“通常”、“反转”、“偏移”。

设定显示功能
※HG-C1050的显示

峰值、谷值保持功能

配备有峰值保持功能或者谷值保持功能。
峰值保持功能：该功能有效时，将会保持测量值的最大值，显示并输出保持值。
谷值保持功能：该功能有效时，将会保持测量值的最小值，显示并输出保持值。

※不能同时设定峰值保持功能和谷值保持功能。
※设定峰值保持功能或者谷值保持功能时，如执行调零功能，则会使所保持的测量值复位。


基准值微调功能

可在测量画面中微调基准值。教导后，也可对基准值进行微调。


按键锁定功能

可使按键操作失效，以免错误地更改已设定的条件。


※关于其他功能以及各功能的设定步骤

种类

种类 形状 检测中心距离
和检测范围 		重复
精度 		光束直径
(注1) 		型号
NPN输出 PNP输出
检测中心
30mm型 		30±5mm 10μm 约ø50μm HG-C1030 HG-C1030-P
检测中心
50mm型 		50±15mm 30μm 约ø70μm HG-C1050 HG-C1050-P
检测中心
100mm型 		100±35mm 70μm 约ø120μm HG-C1100 HG-C1100-P
(注1)： 测量中心距离处的值。以中心光强度的1/e2(约13.5%)定义这些值。
如果定义范围外有光泄漏，并且检测点外围的反射率高于检测点本身，则结果可能会受到影响。

规格

种类 测量中心距离30mm型 测量中心距离50mm型 测量中心距离100mm型
型
号 		NPN
输出 		HG-C1030 HG-C1050 HG-C1100
PNP
输出 		HG-C1030-P HG-C1050-P HG-C1100-P
适合規格 EMC适合指令、FDA规则
测量中心距离 30mm 50mm 100mm
测量范围 ±5mm ±15mm ±35mm
重复精度 10μm 30μm 70μm
直线性 ±0.1% F.S.
温度特性 0.03% F.S./℃
光源 红色半导体激光　2级(JIS/IEC/GB)/Ⅱ级(FDA)(注2)
最大输出：1mW、投光峰波长度：655nm
光束直径
（注3） 		约ø50μm 约ø70μm 约ø120μm
电源电压 12～24V DC±10%　脉动P-P10%以下
消耗电流 40mA以下（电源电压24V DC时、60mA以下（电源电压12V DC时）
控制输出   〈NPN输出型〉
NPN开路集电极晶体管
・ 最大流入电流：50mA
・ 外加电压：30V DC以下（控制输出-0V之间）
・ 剩余电压：1.5V以下（流入电流50mA时）
・ 漏电流：0.1mA以下

〈PNP输出型〉
PNP开路集电极晶体管
・ 最大源电流：50mA
・ 外加电压：30V DC以下（控制输出-＋V之间）
・ 剩余电压：1.5V以下（流出电流50mA时）
・ 漏电流：0.1mA以下
输出动作 入光时ON/非入光时ON　可切换
短路保护 配备(自动恢复)
模拟输出 ・输出范围：0~5V(正常时)，5.2V(报警时)
・输出阻抗：100Ω
反应时间 1.5ms／5ms／10ms 可切换
外部输入 〈NPN输出型〉
NPN无接点输入
・输入条件
无效：＋8～＋V DC或开路
有效：0～＋1.2V DC
・输入阻抗：约10kΩ

<PNP输出型>
PNP无接点输入
・输入条件
无效：0～＋0.6V DC或开路
有效：＋4～＋V DC
・ 输入阻抗：约10kΩ
污损度 2
使用标高 2,000m以下
耐环境性 保护构造 IP67(IEC)
使用环境
温度 		－10～＋45℃（注意不可结露、结冰）、存储时20～＋60°C
使用环境
湿度 		35～85%RH，存储时：35～85%RH
使用环境
照度 		白炽灯：受光面照明度3,000 lx以下
电缆 0.2mm2 5芯复合电缆，长2m
材质 本体外壳：压铸铝　前罩：丙烯基
重量 本体重量：约35g(不含电缆)，约85g(含电缆)

(注1): 未指定测量条件时，使用条件如下：电源电压：24V DC 环境温度：+20℃ 响应时间：10ms、测量中心距离的模拟输出值。对象物体：白色陶瓷。
(注2): 根据FDA规则中Laser Notice No.50规定，遵守FDA规则。
(注3): 测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。
如果定义区域外有光泄漏，并且检测点 周围有高于检测点本身的强反射，测定结果可能会受到影响

尺寸图

  • 单位mm

HG-C□

HG-C□
HG-C□
型号 测量中心距离(L) θ
HG-C1030(-P) 30mm 30°
HG-C1050(-P) 50mm 22.5°
HG-C1100(-P) 100mm 12.5°
