可以在不停生产线的情况下进行设置
拥有高度的检查可靠性和削减工程工时
※致PV500的用户
通过安装最新的主机固件，可升级为PV500V2
特点
图像处理装置应用实例提案集
|
|
图像处理装置应用实例提案集
介绍了图像处理装置的「改善事例」。点击浏览应用中的改善的灵感。
|
特点
五处理器·DSP处理·流水线处理的3种技术实现了三重缓冲。
|
配备了试运行功能，可降低风险。
由于无需停止生产即可使用所保存的图像来执行测试，因此可防止程序编辑错误所造成的不良品。
在RUN过程中改写，不降低生产性。(专利申请中)
可在不停止生产的情况下更改程序。对应切换品种和提高精度来调试。
可随时对检查设定进行微调。
如果调出数据R/W画面，则可在短时间内随时地对检查设定进行微调。
|
|
简单、轻松地进行高精度测量
|
智能边缘(圆)/(线)&几何运算
|
|
|
|
智能边缘(圆)/(线)
智能边缘(圆)/(线)：对圆、线进行正确的拟合。在一个区域内，通过对最多3000点(线)、3600点(圆)的边缘点进行检测，从而显著提高精度，为尺寸、位置测量提供支持。同时，还大幅度地削减了设定所需的工时。
|
|
|
|
丰富多彩的应用
|
![[交点坐标、角度测量][毛边高度测量][角度、垂直距离测量][翘曲高度测量]](http://device.panasonic.cn/ac/c/fasys/vision/mic/pv500/images/pic07.gif)
|
|
画图像预处理功能
|
备有21种丰富的图像预处理功能。
即使是照明不均匀或产生干扰的图像，也可实现更稳定的检查。
●预处理功能：共21种●预处理组：最多5组/摄像机●预处理阶段：最多10阶段/组
|
|
|
易于辨认、一目了然自定义显示
|
插入文字图形
可插入文本(对应多国语言)、测量数据数值、十字线·箭头(尺寸线)·矩形·椭圆。还可追踪运算结果·检测位置并显示、或指定文字大小及区域填充。还可随着判定结果OK/NG来切换显示的颜色，或者使显示ON/OFF，从而使检查结果更加一目了然。
|
|
|
用途
可用于表面安装型连接器、电子零件、汽车关连、药品、食品等行业。
-
方向检查
-
尺寸检查
-
连接器检查(间距、间隙、浮起)
-
有无检查
-
内外检查
种类
|
项目
|
规格
|
CE
|
订货产品号
|
|

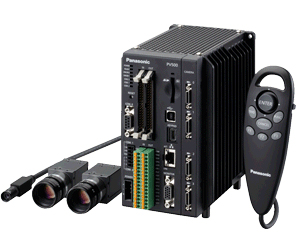

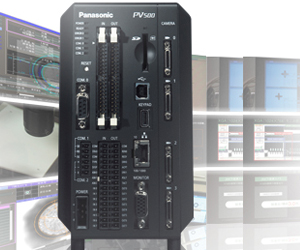

图像检测装置 PV500V2
|
NPN输出 2摄像机型
|
○*
|
ANPV0502V2ADN
|
|
NPN输出 4摄像机型
|
○*
|
ANPV0504V2ADN
|
|
PhotoMOS输出 2摄像机型
|
○*
|
ANPV0502V2ADP
|
|
PhotoMOS输出 4摄像机型
|
○*
|
ANPV0504V2ADP
|
|
摄像机
|
4倍速摄像机 (30万像素)
|
○
|
ANPVC1040
|
|
百万像素摄像机 (200万像素)
|
○
|
ANPVC1210
|
|
0.3M黑白小型摄像机 (3倍速)
|
○
|
ANPVC5030
|
|
摄像机电缆
|
3m
|
○
|
ANPVC8103
|
|
5m
|
○
|
ANPVC8105
|
|
10m
|
○
|
ANPVC8110
|
|
耐弯曲摄像机电缆
|
3m
|
○
|
ANPVC8103R
|
|
5m
|
○
|
ANPVC8105R
|
|
10m
|
○
|
ANPVC8110R
|
|
镜头
|
4倍速摄像机用
|
f=6 带锁定
|
|
ANB842NL
|
|
f=8.5 带锁定
|
|
ANB843L
|
|
f=16 带锁定
|
|
ANB845NL
|
|
f=16 带锁定
|
|
ANM88161
|
|
f=25 带锁定
|
|
ANB846NL
|
|
f=25 带锁定
|
|
ANM88251
|
|
f=50 带锁定
|
|
ANB847L
|
|
f=50 带锁定
|
|
ANM88501
|
|
百万像素摄像机用
|
f=16
|
|
ANPVL162
|
|
f=25
|
|
ANPVL252
|
|
f=50
|
|
ANPVL502
|
|
中间环
|
4倍速摄像机・
百万像素摄像机用
|
5mm × 1个
|
|
ANB84805
|
|
(40, 20, 10, 5, 1, 0.5mm 各 1个)
|
|
ANB848
|
|
XGA显示器
|
10.4英寸
|
○
|
ANPVM11021
|
|
显示器电缆
|
3m
|
○
|
ANMX83313
|
|
5m
|
○
|
ANMX83315
|
|
键盘
|
3m
|
○
|
ANPVP03
|
|
10m
|
○
|
ANPVP10
|
|
COM端口连接电缆
|
PLC(散线)连接用 2m
|
○
|
AIP81842
|
|
D-sub9 针交叉电缆 2m
|
○
|
AIP81862N
|
|
PC连接用电缆 3m
|
○
|
AFB85853
|
* 在显示器电缆和串行电缆上需要安装规定的铁氧体磁芯。
尺寸图
4倍速 30万像素摄像机/200万像素摄像机(百万像素摄像机)
|
0.3M黑白小型摄像机 ANPVC5030
|
|
|
0.3M摄像机用镜头
|
ANB842NL
|
|
|
|
ANB843L
|
|
|
|
ANM88161
|
|
|
|
ANM88251
|
|
|
|
ANM88251
|
|
|
|
|
ANM88501
|
|
|
百万像素摄像机用镜头
|
ANPVL162
|
|
|
|
ANPVL252
|
|
|
|
ANPVL502
|
|
|
