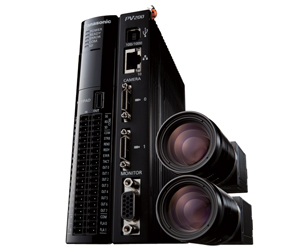

PV200 系列 NEW

价格：0
彩色/ 灰度复合机。以4M灰度摄像机为首。高精度、高功能图像处理。兼顾检查可靠性的提高和工序工时的削减的小型机型。
产品型号：PV200 系列
产品品牌：panasonic（日本松下）
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

产品特点

详细规格

产品尺寸

兼顾检查可靠性的提高和工序工时的削减

特点

强大的配置与精悍机身的组合

可引进最高级别的高精度、高功能图像处理工序工时的节省程度达到前所未有的水平。
完美的装置作为彩色/ 灰度复合机闪亮登场。

摄像机阵容

以4M灰度摄像机为首，备有6款摄像机。
产品阵容中新增0.3M黑白小型摄像机。相较于以往的0.3M黑白摄像机，实现了进深约为20mm的小型化尺寸。

※1 本体固件必须1.50版本以后。

软件网站可以下载。
下载前，需成为「制御机器web会员」。
>>软件下载请点击这里

※2 需要连接专用电缆。
※3 使用4M摄像机时，不可混合使用。

彩色/灰度复合检查的构成

灰度转换
根据RGB值各系数的指定，将彩色图像转换为灰度，从而易于发现异物，可实现更高精度的异物检查。

色彩抽出
对以往机型(AX40)所无法对应的色相分离的色彩同时进行抽出，利用1个检查设定即可进行检查。

智能边缘(圆)/(线)

简单、轻松地进行复杂的测量

正确地虚拟于圆、线。在1个区域内，圆的边缘点最多可检测到3600点，而线的边缘点最多可检测到3000点，从而飞跃性地提高了精度，可进行尺寸、位置测量。同时，大幅度地削减了设定工时。

几何运算

无需运算公式即可算出距离、交点、中线

2该功能可求出2点间距离、2直线的交点、2直线的中线、垂线距离、虚拟椭圆等。通过同时使用智能边缘(圆)/(线)，可将对象物拟作几何学图形，无需编制运算公式，即可求出坐标、距离、尺寸、角度。

自定义画面

从图像处理装置的导入评估到导入后的正式生产运行，在各个环节中追求高生产性、工作效率、使用便利性，减轻用户的负担，缩短时间，显示正确的检查信息。

灰度预处理功能

备有21种丰富的灰度预处理功能。即使是照明不均匀或产生干扰的图像，也可实现更稳定的检查。

设定软件PVWIN200

可使用拖放，便于操作

拖动目标图像，放到PVWIN200画面上后开始操作。利用向导视图的图标向导，可对检查条件设定进行编制、变更。

利用仿真循环进行调试

可利用连续仿真和数据记录来高效率地执行设定数据的修正、验证。可利用导出功能对设定数据的变更履历进行管理。

对位的提案

※特注品的详细信息请咨询各分公司营业人员。

凝聚了尖端技术和现场经验br>用1台或2台摄像机高精度检测校准标记，并自动计算出向目标的移动量的简易高性能系统

■从30万像素到400万像素的各种摄像机系列均适用
通过新的轮廓匹配、角点检测功能进行高性能、高精度的位置检测。

■自动校准功能
仅需工作台设定、标记登录、目标位置登录及校准设定，无需繁琐的设定和运算。
2台摄像机视角不同，可实现摄像机的灵活安装(旋转、倾斜)。
可轻松完成维修作业后的复原和换装。

■通过PV200所具有的丰富的校验器功能(智能边缘等)可进行外观检查

■通过PLC通信功能，无需程序即可与PLC进行通信(以太网、RS-232C)

■适用工作台：UVW、XYθ、XY-Lineθ、Xθ-Y

配备高精度图案搜索、轮廓搜索

系统构成

种类

项目		规格	订货产品号

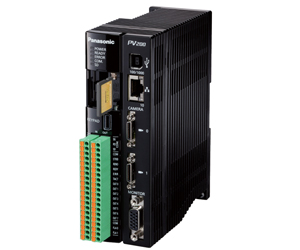

本体　图像处理装置 PV200		PhotoMOS输出 2摄像机型 (连接摄像机：黑白/彩色)	ANPV0202ADP
摄像机	0.3M彩色摄像机	0.3M	ANPVC2040
	0.3M彩色小型摄像机	0.3M	ANPVC6030
	2M彩色摄像机	2M	ANPVC2260
	0.3M黑白摄像机	0.3M	ANPVC1040
	0.3M黑白小型摄像机	0.3M	ANPVC5030
	2M黑白摄像机	2M	ANPVC1210
	4M黑白摄像机	4M	ANPVC1470
摄像机电缆		3m	ANPVC8103
		5m	ANPVC8105
		10m	ANPVC8110
耐弯曲摄像机电缆		3m	ANPVC8103R
		5m	ANPVC8105R
		10m	ANPVC8110R
小型摄像机用电缆		3m	ANPVC8203
		5m	ANPVC8205
		10m	ANPVC8210
手柄		3m	ANPVP03
手柄		10m	ANPVP10
镜头	0.3M摄像机用	f6 C带锁镜头	ANB842NL
		f8.5 C带锁镜头	ANB843L
		f16 C带锁小型镜头	ANB845NL
		f25 C带锁小型镜头	ANB846NL
		f50 C带锁镜头	ANB847L
		f16 C带锁超小型镜头	ANM88161
		f25 C带锁超小型镜头	ANM88251
		f50 C带锁小型镜头	ANM88501
	百万像素摄像机用	f=16	ANPVL162
		f=25	ANPVL252
		f=50	ANPVL502
推荐监控器(电缆)	XGA监控器	24 VDC 10.4英寸	ANPVM11021
	VGA监控器・XGA监控器用	监控器电缆：3m	ANMX83313
	VGA监控器・XGA监控器用	监控器电缆：5m	ANMX83315
其他	摄像机安装支架 (4M彩色摄像机用)	-	ANPVH005

(注1)	ANB843L、ANM88161、ANM88251无法与0.3M黑白小型摄像机组合使用。
(注2)	ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R无法用于4M黑白摄像机。
