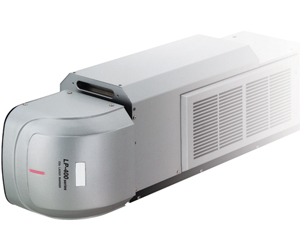

CO2激光打标机 LP-400系列

  • 性能·功能·品质·操作性，各方面都很优异的CO2激光打标机LP-400。从刻印到加工，可以对应广大的需求。
  • 产品型号：LP-400系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

性能・功能・品质・操作性、
各方面都很优异的CO 2
从刻印到加工，可以对应广大的需求。

CE※1 Listing / C US※2 FDA
※1 低电压指令・EMC指令
※2 Listing认证

特点

■使用Adobe® Illustrator®可以进行简单的刻字。
>>点击了解详情

■支持RSS条形码刻印。
>>点击了解详情

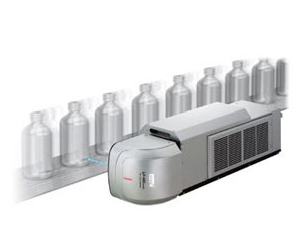

每秒种可以刻印700个文字

■节省了时间和设备，生产率达到以往的3倍
加速度、减速度的反应速度为以往机型的2倍以上。可追踪高速移动中的产品。每秒钟可以刻印700个文字※的LP-430，通过缩短间歇时间，生产率达到以往的3倍。

节省了时间和设备，生产率达到以往的3倍

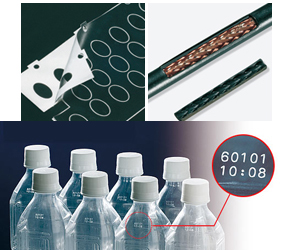

清晰刻印·高品质加工

■激光稳定性
实现了激光输出稳定性※在±3%(typ.)以下。从要求薄胶片等苛刻条件的刻印到剥离电缆绝缘层等加工，应用广泛。
※部分型号除外

清晰刻印·高品质加工

新开发　短波长激光

■清晰刻印
结合了树脂的热吸收特性，波长为9.3μm的激光可以控制对树脂的损坏，不进行深度刻印，通过熔化表层进行刻印。表面凸起小，不易产生针孔，印字识辨性超群。

短波长激光

■高品质加工
使用树脂吸收性好的短波长激光，可以提高在受热影响较小的加工断面上的尺寸精度。

高品质加工

可刻印RSS条形码

LP-400系列对应RSS条形码、和组合码(Composite)。
可以在安瓶、小药水瓶等小型医药品上进行省空间的商品代码刻印。
可正转、反转刻印。

设置自如·节省空间

灵活对应所有生产线。
立式和标准式适合各种各样的设置方式，实现了省空间化。

■节省空间(立式)
设置面积为小于B5尺寸的175mm×230mm。通过极力削减设置面积，可在现有生产线上顺利设置。

节省空间(立式)

■放射头旋转结构(标准型)
可以在旋转角350度范围内自由设定角度的放射头结构。因此可以结合生产线的状况进行灵活的设置。

設置自由自在

■产品系列齐全
以充实的阵容对应多样化生产线。立式、卧式(标准型)均备有2种激光波长。刻印范围从55mm×55mm到160mm×160mm的广域型，共3种可供选择。

設置自由自在

可以结合用途进行选择的便利的操作

■用电脑轻松设定！“Laser Marker NAVI”(标配附送)
标准配置中附带可以简单设定刻印数据的电脑软件。
采用直观易懂的鼠标操作，可以简单制作所希望的刻印版面。
可以利用1台电脑对多台激光刻印机进行统一管理。有助于提高作业效率。

可以结合用途进行选择的便利的操作

■「Laser Marker NAVI」收录软件

「Laser Marker NAVI」收录软件

■操作方便！装有彩色LCD的触摸屏式控制台LP-ADP40(配件)
采用操作便捷的彩色触摸屏式控制台。快速显示刻印和设定内容， 轻松操作不疲劳。

彩色LCD的触摸屏式控制台

■用市售显示器和鼠标也可以进行操作(标准配备)
用市售显示器和鼠标也可以进行操作。请事先确认其能否正常使用。

用市售显示器和鼠标也可以进行操作(标准配备)

对应各种需求的便利的功能

■Adobe® Illustrator®数据简单刻字
Adobe® Illustrator®制作完成的数据、可通过「logo数据转换插件」转换为刻印数据。可忠实于Adobe® Illustrator®原图并简单地对logo和标记等进行刻印。

Adobe® Illustrator®数据简单刻字

■配备USB插口
由于可以将设定内容保存到市售的USB存储器中，因此可以对刻印条件进行备份或将其
复制到多台激光打标机中。与旧机种采用的软盘相比，使用也更为简单。
(也适用于USB连接的软磁盘机)
※请事先确认其能否正常使用。

配备USB插口

用途

印刷电路板
印刷电路板
晶体管
晶体管
外包装盒
外包装盒
PET瓶
PET瓶
同轴电缆
同轴电缆
杯垫(刻上名字)
杯垫(刻上名字)
橡胶垫(加工)
橡胶垫(加工)
剥离转换线绝缘层(加工)
剥离转换线绝缘层(加工)

规格

通用型

型号 标准型 LP-430U LP-420S9U LP-410U
立式型 LP-430TU LP-420S9TU LP-410TU
刻印激光(注1) CO2激光　4级激光产品
平均输出 30W 20W 10W
波长 10.6μm 9.3μm 10.6μm
导向激光 ・指示器 半导体激光　λ=655nm　2级激光产品
刻印范围 110mm×110mm
与工件的距离(注2) 185mm
扫描速度 最大12000mm/s
对应生产线速度(注3) 240m/分以下 170m/分以下
字符设定
(字符高度、宽度) 		0.2 〜 110mm(可设定0.001mm的间隔)
刻印间隔
(字符间隔、行间隔) 		0〜110mm(可设定0.001mm的间隔)
扇状：-180°〜+180°(可设定0.01°的间隔)
字符排列 直线状、成比例、均匀配置、扇形
字符种类 英文大写、英文小写、数字、片假名、平假名、
汉字(JIS第一•第二水准)、符号、
用户注册字符(可设定50种)
条形码 CODE39、CODE128、ITF、NW-7、JAN/UPC、
RSS-14(GS1 DataBar)、RSS(GS1 DataBar) Limited、
RSS(GS1 DataBar) Expanded
2维编码 QR码、微型QR码、
数据矩阵、
GS1 数据矩阵
组合码 RSS-14(GS1 DataBar) CC-A、RSS-14(GS1 DataBar) Stacked CC-A、RSS(GS1 DataBar) Limited CC-A等
Logo・图形 BMP/DXF/HPGL/JPEG/AI(注4)/EPS(注4)
冷却方式 强制空冷
电源电压 100〜120V AC±10% 或200〜240V AC±10%
(自动切换)、50/60Hz
消耗
电量 		100V AC时 1000VA以下 670VA以下
200V AC时 1200VA以下 700VA以下
输入 远程遥控、触发信号、编码器(A)、编码器(B)、遮光控制、
激光激发、警报器复位、紧急停止、激光停止等
输出 电源(＋12V)、远程遥控、刻印准备、刻印、刻印结束、
激光激发、警告、警报、确定完毕、计数结束
刻印状态 静止・移动
功能 ●刻印顺序最佳化 ●交点修正 ●计数刻印
●当前日期刻印　●期限刻印　●批量刻印
●标识数据刻印　●制作•编辑字体　●均等配置
●显示运转画面的更新　●系统偏移　●设定通用字符
●导向激光　●双向指示器　●调整焦点
●重复印字　●备份　●移动体长尺寸刻印
●选择字体　●粗体字刻印　●成比例刻印
●显示刻印图像　●测量刻印时间　●显示刻印对象图像
●调整操作人员　●设定行•标识文件单位的功率•速度
●步进和重复　●调整操作人员　●排序刻印
●I/O模拟　●保持时间　●偏移刻印
●I/O检查显示　●显示出错履历
紧急停止开关 配备在控制器上
使用环境温度 0〜+40℃(存储时-10〜+60℃)(注意不可结露、结冰)
使用环境湿度 35〜85%RH(注意不可结露、结冰)
重量 标准放射头 20kg 16kg
立式放射头
控制器 12kg 11kg
Laser Marker Driver & Utility(注5) 对象OS Microsoft Windows® 7 Professional(32bit)/
Vista Business(32bit)/XP Professional(32bit)

(注1)：单台激光发振器的输出功率。
(注2)：与工件间的距离，每个产品有约±2mm的差异。
(注3)：因工件而异。
(注4)：电脑必须已安装Adobe® Illustrator® 9.x〜CS5(Windows版)。
(注5)：所收录的软件请咨询。WindowsR7 Professional/Vista Business/XP Professional是美国微软公司在美国或其他国家的商标或注册商标。

・有关美国FDA适合品、UL适合品、欧洲CE标志适合品事宜，请到营业所咨询。。
・若在日本使用，LP-400系列产品属于日本电波法规定的须申请对象。设置该产品时，须向管辖设置区域的总务省通信局提交“使用高频设备许可申请书”，并取得许可。

小光点型

型号 标准型 LP-431U LP-421S9U LP-411U
立式型 LP-431TU LP-421S9TU LP-411TU
刻印激光(注1) CO2激光　4级激光产品
平均输出 30W 20W 10W
波长 10.6μm 9.3μm 10.6μm
导向激光・指示器 半导体激光　λ=655nm　2级激光产品
刻印范围 55mm×55mm
与工件的距离(注2) 111mm
扫描速度 最大6000mm/s
对应生产线速度(注3) 120m/分以下 85m/分以下
字符设定
(字符高度、宽度) 		0.2〜55mm(可设定0.001mm的间隔)
刻印间隔
(字符间隔、行间隔) 		0〜55mm(可设定0.001mm的间隔)
扇状：-180°〜+180°(可设定0.01°的间隔)
字符排列 直线形、成比例、均匀配置、扇形
字符种类 英文大写、英文小写、数字、片假名、平假名、
汉字(JIS第一•第二水准)、符号、
用户注册字符(可设定50种)
条形码 CODE39、CODE128、ITF、NW-7、JAN/UPC、
RSS-14(GS1 DataBar)、RSS(GS1 DataBar) Limited、
RSS(GS1 DataBar) Expanded
2维编码 QR码、微型QR码、
数据矩阵、
GS1 数据矩阵
组合码 RSS-14(GS1 DataBar) CC-A、RSS-14(GS1 DataBar) Stacked CC-A、RSS(GS1 DataBar) Limited CC-A等
Logo・图形 BMP/DXF/HPGL/JPEG/AI(注4)/EPS(注4)
冷却方式 强制空冷
电源电压 100〜120V AC±10% 或200〜240V AC±10%
(自动切换)、50/60Hz
消耗
电量 		100V AC时 1000VA以下 670VA以下
200V AC时 1200VA以下 700VA以下
输入 远程遥控、触发信号、编码器(A)、编码器(B)、遮光控制、
激光激发、警报器复位、紧急停止、激光停止等
输出 电源(+12V)、远程遥控、刻印准备、刻印、刻印结束、
激光激发、警告、警报、确定完毕、计数结束
刻印状态 静止・移动
功能 ●刻印顺序最佳化 ●交点修正 ●计数刻印
●当前日期刻印　●期限刻印　●批量刻印
●标识数据刻印　●制作•编辑字体　●均等配置
●显示运转画面的更新　●系统偏移　●设定通用字符
●导向激光　●双向指示器　●调整焦点
●重复印字　●备份　●移动体长尺寸刻印
●选择字体　●粗体字刻印　●成比例刻印
●显示刻印图像　●测量刻印时间　●显示刻印对象图像
●调整操作人员　●设定行•标识文件单位的功率•速度
●步进和重复　●调整操作人员　●排序刻印
●I/O模拟　●保持时间　●偏移刻印
●I/O检查显示　●显示出错履历
紧急停止开关 配备在控制器上
使用环境温度 0〜+40℃(保存时-10〜+60℃)(注意不可结露、结冰)
使用环境湿度 35〜 85%RH(注意不可结露、结冰)
重量 标准放射头 20kg 16kg
立式放射头
控制器 12kg 11kg
Laser Marker Driver & Utility(注5) 对象OS Microsoft Windows® 7 Professional(32bit)/
Vista Business(32bit)/XP Professional(32bit)

(注1)：单台激光发振器的输出功率。
(注2)：与工件间的距离，每个产品有约±2mm的差异。
(注3)：因工件而异。
(注4)：电脑必须已安装Adobe® Illustrator® 9.x〜CS5(Windows版)。
(注5)：所收录的软件敬请咨询。WindowsR7 Professional/Vista Business/XP Professional是美国微软公司在美国或其他国家的商标或注册商标。

・有关美国FDA适合品、UL适合品、欧洲CE标志适合品事宜，请到营业所咨询。。
・若在日本使用，LP-400系列产品属于日本电波法规定的须申请对象。设置该产品时，须向管辖设置区域的总务省通信局提交“使用高频设备许可申请书”，并取得许可。

广域型

型号 标准型 LP-435U LP-425S9U
立式型 LP-435TU LP-425S9TU
刻印激光(注1) CO2激光　4级激光产品
平均输出 30W 20W
波长 10.6μm 9.3μm
导向激光・指示器 半导体激光　λ=655nm　2级激光产品
刻印范围 160mm×160mm
与工件的距离(注2) 262mm
扫描速度 最大12000mm/s
对应生产线速度(注3) 240m/分以下
字符设定
(字符高度、宽度) 		0.2〜160mm
(可设定0.001mm的间隔)
刻印间隔
(字符间隔、行间隔) 		0〜160mm
(可设定0.001mm的间隔)
扇状：-180°〜+180°
(可设定0.01°的间隔)
字符排列 直线形、成比例、均匀配置、扇形
字符种类 英文大写、英文小写、数字、片假名、平假名、
汉字(JIS第一•第二水准)、符号、
用户注册字符(可设定50种)
条形码 CODE39、CODE128、ITF、NW-7、JAN/UPC、
RSS-14(GS1 DataBar)、RSS(GS1 DataBar) Limited、
RSS(GS1 DataBar) Expanded
2维编码 QR码、微型QR码、
数据矩阵、
GS1 数据矩阵
组合码 RSS-14(GS1 DataBar) CC-A、RSS-14(GS1 DataBar) Stacked CC-A、RSS(GS1 DataBar) Limited CC-A等
Logo・图形 BMP/DXF/HPGL/JPEG/AI(注4)/EPS(注4)
冷却方式 强制空冷
电源电压 100〜120V AC±10% 或200〜240V AC±10%
(自动切换)、50/60Hz
消耗
电量 		100V AC时 1000VA以下
200V AC时 1200VA以下
输入 远程遥控、触发信号、编码器(A)、编码器(B)、遮光控制、
激光激发、警报器复位、紧急停止、激光停止等
输出 电源(+12V)、远程遥控、刻印准备、刻印、刻印结束、
激光激发、警告、警报、确定完毕、计数结束
刻印状态 静止・移动
功能 ●刻印顺序最佳化 ●交点修正 ●计数刻印
●当前日期刻印　●期限刻印　●批量刻印
●标识数据刻印　●制作•编辑字体　●均等配置
●显示运转画面的更新　●系统偏移　●设定通用字符
●导向激光　●双向指示器　●调整焦点
●重复印字　●备份　●移动体长尺寸刻印
●选择字体　●粗体字刻印　●成比例刻印
●显示刻印图像　●测量刻印时间　●显示刻印对象图像
●调整操作人员　●设定行•标识文件单位的功率•速度
●步进和重复　●调整操作人员　●排序刻印
●I/O模拟　●保持时间　●偏移刻印
●I/O检查显示　●显示出错履历
紧急停止开关 配备在控制器上
使用环境温度 0〜+40℃(保存时-10〜+60℃)(注意不可结露、结冰)
使用环境湿度 35〜 85%RH(注意不可结露、结冰)
重量 标准放射头 20kg
立式放射头
控制器 12kg
Laser Marker Driver & Utility(注5) 对象OS Microsoft Windows® 7 Professional(32bit)/
Vista Business(32bit)/XP Professional(32bit)

(注1)：单台激光发振器的输出功率。
(注2)：与工件间的距离，每个产品有约±2mm的差异。
(注3)：因工件而异。
(注4)：电脑必须已安装Adobe® Illustrator® 9.x〜CS5(Windows版)。
(注5)：所收录的软件请咨询。WindowsR7 Professional/Vista Business/XP Professional是美国微软公司在美国或其他国家的商标或注册商标。

・有关美国FDA适合品、UL适合品、欧洲CE标志适合品事宜，请到营业所咨询。。
・若在日本使用，LP-400系列产品属于日本电波法规定的须申请对象。设置该产品时，须向管辖设置区域的总务省通信局提交“使用高频设备许可申请书”，并取得许可。

正确使用

  • 本产品为JIS标准的4级激光产品。该产品具有危险性，请勿目视或接触激光的直射光束或反射光束。
  • 请在商品上粘贴有左侧内容的标签。左侧为LP-430的标签。标签因型号而异。(本目录内照片中的产品上未贴标签。)
  • 激光束是红外光，肉眼看不见。激光起振时尤其请注意。
  • 有的刻印物会产生有害气体和烟雾，对人体和激光刻印机带来不良影响。此时，请使用吸尘器。
    ＊详细情况，请向营业担当人员咨询。


警告
警告

尺寸图

  • 单位mm

LP-400系列共通

控制器

控制器部分 LP-400系列共通

LP-430U、LP-431U、LP-435U、LP-420S9U、LP-421S9U、LP-425S9U

放射头部分：标准型

放射头部分：标准型 LP-430U、LP-431U、LP-435U、LP-420S9U、LP-421S9U、LP-425S9U

LP-410U、LP-411U

放射头部分：标准型

LP-410U、LP-411U

LP-430TU、LP-431TU、LP-435TU、LP-420S9TU、LP-421S9TU、LP-425S9TU

放射头部分：立式

LP-430TU、LP-431TU、LP-435TU、LP-420S9TU、LP-421S9TU、LP-425S9TU

LP-410TU、LP-411TU

触摸屏式控制台

LP-ADP40 (另售)
