小型 CO2激光打标机 LP-GS 系列 NEW

  • 以惊人的小体积全新登场
  • 产品型号:LP-GS 系列
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

以惊人的小体积全新登场

小型CO2激光打标机
FDA※1 CE※2
※1 适用规格
※2 EMC适用指令

特点

尺寸革新

大幅度缩小放射头的尺寸
节省空间,降低整体设备安装成本

装置的小型化设计
与以往产品的放射头相比,LP-GS系列的尺寸大幅度实现了小型化。控制器也采用了紧凑化结构,从而使本装置达到小型化设计。由于装置采用小型化设计,进一步节省安装空间。
同时,放射头部可以在上下左右任意方向进行安装,由此有效地提升了装置设计的自由度。

装置的小型化设计

支持宽打标范围

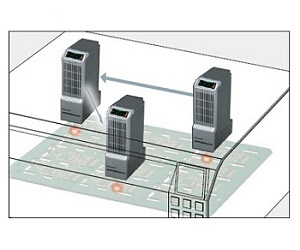

LP-GS系列使放射头部的小型化和轻量化并存。通过使放射头部移动至刻印位置,可实现宽范围内高品质的刻印。即使是在M尺寸和L尺寸这样的大型基板上进行刻印的情形,也能够将装置的尺寸设计得很小。
同时,本产品标准配备有耐弯曲电缆,请放心使用。

支持宽打标范围

※耐弯曲电缆仅对应放射头和控制器之间的电缆。
※放射头部移动时,请注意避免承受强烈的外加冲击。

生产改进

内置Z轴控制机构
大幅度改进刻印质量和缩短工序间转换的准备工时

对应“基板的厚度”
以往每次改变基板的厚度,均需要调整放射头的高度。
在LP-GS系列产品上,内置有能够根据基板的厚度进行工件间距调整的Z轴控制机构。在削减工序间转换准备工时的同时,能够以均匀的刻印品质进行生产。

[通过控制Z轴可调整刻印效果]

通过控制Z轴可调整刻印效果
Z轴调整有
Z轴调整有
Z轴调整无
Z轴调整无

即使是基板以外的间距,尺寸不同的间距刻字通过Z轴控制机构,生产效率可以得到大幅提升。

IC

IC

连接器

连接器

连接器

连接器

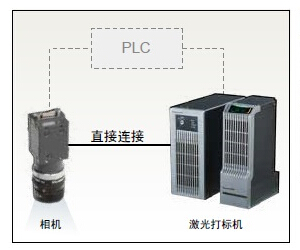

“无PLC”情况下相机的补正
为了补正工件的倾斜度,可通过使用相机确保刻印品质的稳定化。 在LP-GS系列产品中,不通过PLC而直接连接相机,将相机的补正数据取入到激光打标机中,从而能省却PLC的程序设计工时。

“无PLC”情况下相机的补正

智能操作

现场工作变得轻松
重视“简单易懂”的操作性

NEW 新专用软件「Laser Marker NAVI smart」
附带全新而更易于使用的PC设定软件“Laser Marker NAVI smart”。同时,与Windows® 8也可对应,因此在使用平板PC※1的情况下,即可进行触摸操作。

NEW智能条件设定功能
要想设定各种不同工件的最佳条件,需要具备一定程度的经验。为此本产品装载了只需选择材质,便能简单地设定最适合条件的辅助功能。即便是第一次使用的人也能给出条件,能大幅度缩短开始生产之前的准备时间。

智能条件设定功能

NEW按不同用途的画面显示
在“Laser Marker NAVI smart”的画面中,可根据“操作者”、“监视者”等各个使用者的目的进行显示内容的变更。采用简明易懂的画面显示,以此提高了进行设定和确认时的作业效率。

【管理者用】 设定画面

【管理者用】 设定画面
不仅仅是以影像显示想要刻印的数据,而且能触摸影像进行编辑。即便是复杂的设定,也可以在查看数据的同时进行微调整,因此可有效地改善数据设定的作业效率。

【保全者用】 维护检查画面

【操作者用】 操作员用设定画面
本产品搭载了只能显示生产运转中所必要参数的"值班功能"。同时,因为能够仅仅选择想让操作者变更的参数加以显示,可防止操作错误的发生。

【保全者用】 维护检查画面

【保全者用】 维护检查画面
能够确认激光打标机的运转履历和错误履历等装置稳定运转所必要的参数。因此可对保全计划和维护准备发挥较大作用。

满载能够在各种不同场景中发挥重要作用、简便易用的功能

在无PLC的情况下也能加以控制的“外部机器连接功能”

在此之前,与图像处理器和读码器协同作业时,需要使用PLC。而LP-GS产品系列可利用外部机器连接功能,即使没有PLC,使用特定的机器时,也能够直接完成数据的处理。



[与图像处理器的连接]

< 位置补正刻印>
在激光打标机上,装载了能够直接控制图像处理器的功能。激光打标机可直接触发图像处理器或获取工件位置信息(坐标数据)。由于不需要PLC本体及其编程,有助于工时的消减。

位置补正刻印

<读取刻印数据并且予以核对>
装载了能对从条码/二维码的刻印到读取的一连串动作实施控制的功能。能利用读取器(图像处理器)读取激光打标机刻印的条码/二维码,然后与原始数据相核对,以此确认刻印是否正确。有助于防止出现刻印错误产品的流出。

读取刻印数据并且予以核对

[与读码器的连接]
能够基于已读取条码/二维码的数据,对激光打标机实施控制。

直接将激光打标机与读码器加以连接,然后读入在生产指示书等上所记载条码/二维码的数据。基于这些信息,执行刻印数据变更等预先在激光打标机上所设定的动作。因为根据条码/二维码的内容来控制激光打标机,能防止操作员的输入作业错误。

与读码器的连接

用途

IC
IC
连接器
连接器
连接器
连接器
连接器
连接器
基板
基板
树脂成型品
树脂成型品
电子部件
电子部件
外包装盒
外包装盒
铝制包装材
铝制包装材
激光标签(刻印+半切割)
激光标签(刻印+半切割)
膜(加工)
膜(加工)
光纤(加工)
光纤(加工)

规格

型号 LP-GS051-FN LP-GS051-LFN
刻印激光 激光种类 CO2激光 波长:10,600nm 4级激光产品
平均输出※1 5W
激光振荡方式 CW振荡
导向激光 红色半导体激光 波长:655nm 2级激光产品最大输出:1mW以下
导向指示器 红色半导体激光 波长:655nm 2级激光产品最大输出:1mW以下
扫描方式 振镜扫描方式
刻印范围 55×55mm
工件间距(基准位置)※2 111mm
工件间距设置范围 108 ~ 114mm -
扫描速度※3 最大3,000mm/sec. 最大2,000mm/sec.
保存文件数 10,000个文件
刻印数据数 2,000个/文件
刻印对象
种类
文字种类 英文大写、英文小写、数字、片假名、平假名、汉字(JIS第一•第二水准)、
符号、用户保存文字(最多可设定50种)
条形码 CODE39、CODE128、ITF、NW-7、JAN(EAN)/UPC
二维码 QR码、微型QR码、iQR码、数据矩阵、GS1数据矩阵
图形数据 VEC※4、DXF、BMP、HPGL、JPEG
文字高度・ 宽度※3 0.1~ 55mm
文字排列 直线形、扇形、成比例、均匀配置
刻印状态 静止
输入/输出端口 I/O端子座(40针)、I/O连接器(40针)
串行通信接口 EIA-RS-232C、Ethernet
附带软件 Laser Marker NAVI smart、数据转换软件、数据编辑软件、字体编辑软件
Laser Marker NAVI smart连接方法 USB、Ethernet
Laser Marker NAVI smart显示语言 日文版、英文版、中文版(简体字)
电源电压 90~132V AC或180~264V AC(含电压变动±10%)频率50/60Hz
消耗功率
(消耗电流)
100V AC时 370VA以下(4.2A以下)
200V AC时 500VA以下(2.8A以下)
冷却方式 放射头、控制器均为强制空气冷却
使用环境温度※6 0~+40℃
保存环境温度※6 -10~+60℃
使用环境湿度※6 35~ 85% RH
重量 放射头 约11kg
控制器 约8kg
附带软件对象OS Windows®8 Pro 32/64bit(日文版/英文版/简体中文版)※7
Windows®7 Professional SP1 32/64bit(日文版/英文版/简体中文版)

※1 制品加工端上的输出。(设定功率100时)
※2 工件间距基准位置因产品不同会有±0.5mm左右的个体差。
※3 这里所表示的数值是可输入的设定范围。对于能够确保刻印或加工品质的设定值,因刻印条件或对象材质的不同而有所差异。
※4 VEC是激光打标机专用的图像文件格式。
※5 控制器和放射头相同。但是不应该有结露及结冰。如果是在使用环境温度外加以保存的,请使其在使用环境温度下充分地适应之后再行使用。
※6 Windows®8 RT环境下不能工作。
※7 Windows®8 、Windows®7是美国微软公司在美国及其他国家登记的商标或者注册商标。

注意

■ 关于激光

  • 本产品相当于JIS标准的等级4激光。请注意避免目视或接触激光的直射光及其反射光,请根据标准内容采取适当的安全措施。
  • 商品上粘贴有右图所示的标签。标签因型号而异。(本样本内的产品照片上未粘贴。)


  • 由于激光为红外光,因此肉眼是看不到的。激光放射时,请尤其注意。

■ 关于维护

・空气过滤器: 为确保空冷效果,请定期清洗安装在本产品上的空气过滤器。
・激光射出口: 激光射出口附着有灰尘和污渍等时,可能会对刻印品质产生不良影响,或者对激光打标机造成严重损坏。
请定期清扫激光射出口。

■ 推荐使用吸尘器

  • 因刻印对象物不同,刻印时,可能会产生有害气体和烟雾,对人体和激光打标机产生不良影响。另外,因激光会被烟雾反射/吸收,因此可能会对刻印品质产生不良影响。使用激光打标机时,建议安装吸尘器。详细情况,请向营业担当人员咨询。

尺寸图

  • 单位mm

放射头

放射头

控制器

控制器
