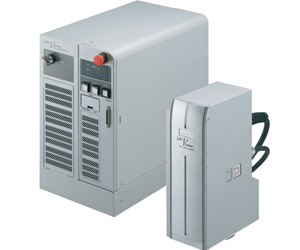

FAYb激光打标机 LP-V系列

  • 独创性的光纤型激光方式(FAYb),大幅度改善了生产率,与以往方式相比,在所有方面都发挥了其优势。
  • 产品型号:LP-V系列
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

独创性的光纤型激光方式(FAYb),大幅度改善了生产率,
与以往方式相比,在所有方面都发挥了其优势。

特点

■使用Adobe® Illustrator®可以进行简单的刻字。
>>点击了解详情

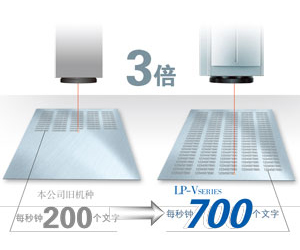

实现每秒钟700个文字的高速刻印

■提高生产效率
每秒钟可以刻印700个文字的LP-V系列,通过缩短间歇时间,生产率达到以往的3倍以上。
过去需要多台激光刻印机的设备如今只需1台即可完成作业,大幅度降低了设备的成本费用。

实现每秒钟700个文字的高速刻印

多种技术带来的高品质刻印

■LP-V系列运用多种新技术,实现更高精细的刻印品质。FAYb独有的、光束品质优越的激光光束、使刻印美观的控制技术等,从各个角度提高刻印品质。

多种技术带来的高品质刻印

■用途广泛的刻印能力
LP-V系列既具备高峰值功率,又能淋漓尽致地发挥热影响小的短脉冲激光特性。从金属文字、树脂发色到超小字刻印,具有丰富多彩的刻印功能。

用途广泛的刻印能力

用FAYb方式解决旧方式中激光打标机的问题点!

FAYb方式,实现了小型、耐用、高效、完全冷却。一举解决了旧方式中设置面积、
安装方向受限、换灯、镜像等的光学调整,运转成本等问题。

■革新的光纤方式(FAYb方式)
FAYb通过在光纤里添加能使激光增幅的镱,可以极为有效地激发·增幅激光,从而获得稳定的输出。并且由于具备仅在刻印时才亮灯的激发LD结构,LD寿命得到飞跃性延长。

用FAYb方式解决旧方式中激光打标机的问题点!
高效
完全冷却

可刻印RSS条形码

LP-V系列对应RSS条形码、和组合码(Composite)。
可以在安瓶、小药水瓶等小型医药品上进行省空间的商品代码刻印。
可正转、反转刻印。

可刻印RSS条形码

可以结合用途进行选择的便利的操作

■用电脑轻松设定!“Laser Marker NAVI”(标配附送)

标准配置中附带可以简单设定刻印数据的电脑软件。
采用直观易懂的鼠标操作,可以简单制作所希望的刻印版面。
可以利用1台电脑对多台激光刻印机进行统一管理。有助于提高作业效率。

可以结合用途进行选择的便利的操作

■「Laser Marker NAVI」收录软件

「Laser Marker NAVI」收录软件

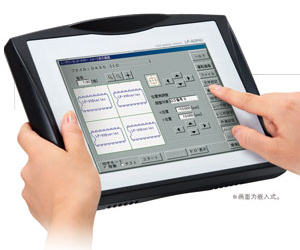

■操作方便!装有彩色LCD的触摸屏式控制台LP-ADP40(配件)
采用操作便捷的彩色触摸屏式控制台。快速显示刻印和设定内容, 轻松操作不疲劳。

可以结合用途进行选择的便利的操作

■用市售显示器和鼠标也可以进行操作
用市售显示器和鼠标也可以进行操作。请事先确认其能否正常使用。

可以结合用途进行选择的便利的操作

节省空间的设计

■节省空间的设计
放射头部分的设置面积,在B5纸以下。另外,可以任一方向进行安装,因此不会浪费设
备的空间。并且,由于无需围绕冷却水配管也不用冷却设备,LP-V、LP-W系列的系统
惊人的小。还能削减引入设计·设备的成本。

节省空间的设计

■不需要定位调整·可以任一方向进行设置
FAYb方式是不带光学镜像的振动方式,因此不会因振动等原因而发生光轴偏离。此结构
在移动设置时无需专业工程师进行定位调整。并且,根据完全冷却、节省空间的设计,与
设置场所和刻印对象的特性、传送线样式相结合,可以任一方向进行设置。

节省空间的设计

对应各种需求的便利的功能

■Adobe® Illustrator®数据简单刻字
Adobe® Illustrator®制作完成的数据、可通过「logo数据转换插件」转换为刻印数据。可忠实于Adobe® Illustrator®原图并简单地对logo和标记等进行刻印。

Adobe® Illustrator®数据简单刻字

■配备USB插口
由于可以将设定内容保存到市售的USB存储器中,因此可以对刻印条件进行备份或将其复制到多台激光打标机中。与旧机种采用的软盘相比,使用也更为简单。
(也适用于USB连接的软磁盘机)
※请事先确认其能否正常使用。

配备USB插口

用途

轴承
轴承
手机用锂电池
手机用锂电池
汽车用带灯开关
汽车用带灯开关
钻头
钻头
纽扣电池
纽扣电池
树脂注塑件
树脂注塑件
小镊子
小镊子
汽车部件
汽车部件

规格

种类 通用型 广域型
型式名 LP-V10U-B LP-V10U-CHN LP-V15U-CHN
刻印对象间距离(注1) 190mm 350mm
刻字方式 Galvano-Scanning扫描方式
印字激光(注2) 光纤型激光 λ=1.06μm “分类4”激光产品
  平均输出 12W
导向激光・指示器 半导体激光 λ=655nm “分类2”激光产品
印字范围 90mm×90mm 160mm×160mm
扫描速度 最大 12,000mm/s
对应线速(注3) 240m/分 以下
文字设定(文字高度、宽度) 0.2〜90mm
(可设定0.001mm的间隔)
0.2〜160mm
(可设定0.001mm的间隔)
刻印间隔
(文字间隔、行间隔)
0〜90mm
(可设定0.001mm的间隔)
扇状:-180°〜+180°
(0.01°的间隔)
0〜160mm
(可设定0.001mm的间隔)
扇状:-180°〜+180°
(0.01°的间隔)
文字排列 直线形、成比例、均匀配置、扇形
文字种类 简体中文、英文大写、英文小写、数字、片假名、平假名、
符号
用户注册文字(可设定50种)
英文大写、英文小写、数字、片假名、平假名、
汉字(JIS第一•第二水准)、符号、
用户注册文字(可设定50种)
条形码 CODE39、CODE128、ITF、NW-7、JAN/UPC、
RSS-14(GS1 DataBar)、RSS(GS1 DataBar) Limited、
RSS(GS1 DataBar) Expanded
二维码 QR代码、微型QR代码、数据矩阵
组合码 RSS-14(GS1 DataBar) CC-A、RSS-14(GS1 DataBar) Stacked CC-A、RSS(GS1 DataBar) Limited CC-A等
Logo ・图形 BMP/DXF/HPGL/JPEG/AI(注5)/EPS(注5)
冷却方式 强制冷却
电源电压 100〜120V AC±10% 或
200〜240V AC±10%(自动切换)、50/60Hz
消耗功率 390VA以下(100V AC时)、420VA以下(200V AC时)
输入 远程遥控、启动信号、编码器(A)、编码器(B)、遮光控制、
激光激发、警报器复位、紧急停止、激光停止等
输出 电源(+12V)、远程遥控、刻印准备、刻印、刻印结束、
激光激发、警告、警报、确定完成、计数结束
刻印状态 静止、移动
功能 ●刻印顺序最佳化 ●交叉点补正 ●计数刻印
●现在日期刻印 ●期限日期刻印
●批量刻印  ●Logo数据刻印 ●制作•编辑字体
●均匀配置 ●更新显示运转画面 ●系统偏移
●设定通用文字 ●导向激光  ●双向指示器
●调整焦点 ●重复刻印 ●备份
●移动体长尺寸刻印 ●选择字体 ●粗体字刻印
●成比例刻印 ●显示刻印图像 ●测量刻印时间
●显示刻印对象图像 ●调整操作人员 ●排序刻印
●偏移刻印 ●保持时间 ●步进&重复
●I/O检查显示 ●设定行•Logo文件单位的功率•速度
紧急停止开关 配备在控制器部分
使用环境温度 0〜+40℃(保存时-10〜+60℃)(但是必须无结露无结冰)
使用环境湿度 35〜85%RH(但是必须无结露无结冰)
重量 放射头:9kg、
控制器:22kg
放射头:10kg、
控制器:22kg
Laser Marker
Driver & Utility(注6)
对象OS
Microsoft Windows® 7 Professional(32bit)/
Vista Business(32bit)/
XP Professional(32bit)

(注1):刻印对象间距离,各个产品依次有±2mm的个体误差。
(注2):激光振动器单体的输出。
(注3):因刻印对象而异。
(注4):可选件。
(注5):电脑上必须安装Adobe® Illustrator® 9.x〜CS5(Windows版)。
(注6):所收录的软件请咨询。Windows®7 Professional / Vista Business / XP Professional是美国微软公司在美国或其他国家的商标或注册商标。

・有关美国FAD适合品、欧洲CE标志适合品事宜,请到营业所咨询。

正确使用

  • 本产品相当于JIS规格分类4的激光。注意不要目视或接触激光的直射光或反射光,请采取符合警告标签内容的安全措施。
  • 请在商品上粘贴有左侧内容的标签。左侧为LP-V10的标签。标签因型号而异。(本目录内照片中的产品上未贴标签。)
  • 激光是红外光,因此肉眼看不见。激光振动时,请特别注意。
  • 有的刻印物会产生有害气体和烟雾,对人体和激光打标机带来不良影响。此时,请使用吸尘器。
    *详细情况,请向营业担当人员咨询。


警告
警告

尺寸图

  • 单位mm

控制器

LP-V10-B LP-V10-CHN

LP-V10-B LP-V10-CHN

放射头

LP-V15U-CHN

放射头

触摸屏式控制台

LP-ADP40 (另售)
