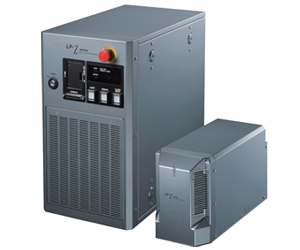

3D控制FAYb激光打标机 LP-Z系列

  • 头部尺寸(W135×H180×D310mm)的小型化内置Z轴形成机构。“FAYb激光”创造出更高的附加价值。
  • 产品型号:LP-Z系列
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

配备Z轴行程机构,刻印区域达到(W135×H180×D310mm)50mm*。
“光纤激光”创造出更高附加价值。

特点

SMALL

由于采用光纤激光,因此得以实现具有划时代意义的头部尺寸的小型化。可简单地安装到现有的生产线上,还可削减设计& 空间成本。

■无需改动现有的生产线。

宽135mm、高180mm、进深310mm实现了具有划时代意义的小型化。还可简单地安装到目前正在工作的现有生产线上。将引进时重新修改生产线设计的必要性控制在最小程度,可削减设计成本。

无需改动现有的生产线。

■使生产线实现小型化,从而削减空间成本。

不仅实现了头部尺寸的小型化,还考虑到了安装性。将空冷风扇配置在后方,从而使线缆的绕线空间同时成为散热空间,因此无需在头部周围确保多余的空间。大幅削减了安装所需要的面积,削减了生产线器材和楼层照明等设备费用。

使生产线实现小型化,从而削减空间成本。

POWERFUL

利用高输出激光和脉宽切换,可在各种材料上实施丰富多彩的刻印。

■配备高输出25W激光

除标准13W激光外,还备有配备了高输出25W激光的产品。金属材料刻印、黑色刻印等需要较大功率的刻印也可达到鲜明、美观的效果。另外,采用高功率快速地进行刻印,从而可缩短刻印时间,有利于进一步提高生产性。

※LP-Z250/256

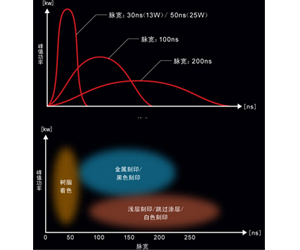

■可设定脉宽。

除以往可调整脉冲周期的功能外,还配备了新功能:可分为三个阶段来切换脉宽设定。
可根据需要和工件材质来设定理想的条件。

WIDE

配备Z轴行程机构,刻印区域达到( X)330mm×(Y)330mm×(Z)50mm。
大幅度地提高了生产效率。

※LP-Z256

■刻印区域广达330mm

对于需要分割后进行刻印的物品,如大型工件和拼版工件,可一次性地进行刻印。在提高生产性的同时,还有利于控制导入台数、简化生产线设备,从而可降低成本。另外,即使是较广的刻印区域,Z 轴行程机构也可均衡地保持中心与边缘的SPOT尺寸,确保稳定的刻印品质。


※LP-Z256

■Z轴行程控制50mm的广范围。

可在宽大50mm的广范围内设定焦点距离。可在高度差、倾斜面、球面等上实现清晰、规范、美观的刻印。另外,即使是生产线上搬运的工件的高度参差不齐,也无需使用专用工具,无需进行更换,从而有利于削减成本

操作性

操作简单・节省安装空间

采用了彩色智能操作面板,即使是不熟悉机械操作和计算机的人员也可方便地操作。可瞬间显示刻印、设定内容,操作十分方便。无论是手持操作,还是安装在设备上操作,这款设计都考虑到了使用便利性和人类工程学。

操作简单・节省安装空间

只需使用市售的监视器和鼠标即可操作

只需连接市售的监视器和鼠标,即可实现与光标相同的操作。如果使用现有的监视器和鼠标,则无需花费多余的设备费用。

※需要事先确认动作。

只需使用市售的监视器和鼠标即可操作

在办公室也可进行设定

使用附带的软件,即可利用脱机状态下的计算机来编制刻印数据等,因此可在办公室等工厂以外的场所便利地设定数据。另外,还可将计算机连接到激光打标机上用作运行监控。除运行状况外,还可同时确认I/O监视器和报错履历。

在办公室也可进行设定

收录的软件

Laser Marker NAVI plus

标准附带可对刻印数据简单地进行设定的计算机软件。对设定文件的条件进行设定时,可通过直观、明了的鼠标操作,简单地设计出所需要的刻印布局。另外,使用一台计算机即可对所连接的多台激光打标机及其所有设定数据进行统括管理,脱机状态下也可进行设定。


Logo数据转换软件(LP-Z用)

可将DXF、BMP、JPEG、HPGL格式的数据转换为激光打标机所使用的刻印数据。

Logo数据编辑软件(LP-Z用)

即使没有市售的CAD软件,也可编制、编辑logo文件。不仅是制图,还可简单地执行阴影处理,输入True Type Font。

字体创建软件(LP-Z用)

可自由地创建原创字体。另外,还可编制、编辑二维码模式。


ExportVec(Adobe® Illustrator®插件)

这是logo数据转换插件,点击文件菜单,即可将Adobe®Illustrator®的数据转换为刻印数据。可忠实于Adobe® Illustrator® 原图并简单地对logo和标记等进行刻印。

可选软件

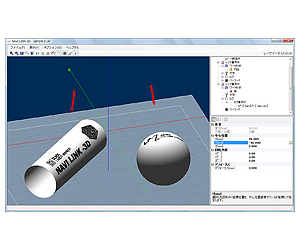

NAVI LINK-3D

这是一款辅助软件,使用Laser Marker NAVI plus即可对利用3D控制在曲面、倾斜面等立体物上刻印的布局进行设定。
在查看3D效果图的同时,可实现视觉操作,因此可简单、顺畅地进行设定

用途

轴承(黑色刻印)
轴承(黑色刻印)
树脂成型品(高度差刻印)
树脂成型品(高度差刻印)
树脂成型品(曲面刻印)
树脂成型品(曲面刻印)
铸件(二维码)
铸件(二维码)

规格

产品型号 LP-Z130-CHN LP-Z250-CHN LP-Z256-CHN
刻印对象距离
(±可调幅度)
190mm(±25mm) 330mm(±25mm)
激光刻印 Yb:光纤型激光 λ=1060nm 4级激光产品
脉宽 30ns、100ns、200ns 50ns、100ns、200ns
平均输出(注1) 13W(脉冲振荡) 25W(脉冲振荡)
导向激光•指示 半导体激光 λ=655nm 2级激光产品
刻印范围 120mm×120mm 330mm×330mm
扫描方式 电流扫描方式
扫描速度 最大12,000mm/s 最大8,000mm/s
文字设定
(文字高度・宽度)
0.1~120mm(注2) 0.1~330mm(注2)
刻印间隔
(文字间隔・行间隔)
0~120mm(注2)
扇状:-180°~+180°(注3)
0~330mm(注2)
扇状:-180°~+180°(注3)
文字排列 直线形、成比例、均匀配置、扇形
文字种类 英文大写、英文小写、数字、片假名、平假名、汉字
汉字(JIS第一•第二水准)、符号、
用户注册文宇(可设定50种)
条形码 CODE39、CODE128、ITF、NW-7、JAN/UPC、
RSS-14(GS1 DataBar)、RSS(GS1 DataBar)Limited、
RSS(GS1 DataBar)Expanded
二维码 QR码、微软QR码、
数据矩阵
组合码 RSS-14(GS1 DataBar)CC-A、
RSS-14(GS1 DataBar)Stacked CC-A、
RSS(GS1 DataBar)Limited CC-A
输入输出 输入端,输出端,I/O连接
接口(注4) RS-232C、Ethernet
冷却方式 头部和控制器部分均为强制空气冷却
电源电压 100~120V AC±10%、
200~240V AC±10%(自动切换)、
50/60Hz
消耗电力 390VA以下(100V AC)、
420VA以下(200V AC)
紧急停止开关 装备在控制器部分
使用环境温度(注5) 放射头、控制器
均为0~+40℃
放射头、控制器
均为0~+35℃
保管环境温度(注5) 放射头、控制器均为-10~+60℃
使用环境湿度(注5) 放射头、控制器均为35~85%RH
重量 放射头/9.5kg 控制器/24kg
PC软件
对象OS
Laser Marker
Utility※7
Microsoft Windows® 7 Professional(32bit/64bit)/Vista Business(32bit)/
XP Professional(32bit)
NAVI LINK-3D※7
(另售)
Microsoft Windows® 7 Professional(32bit)/Vista Business(32bit)/
XP Professional(32bit)
显示语言 中文/英文/日文

(注1):单个激光振荡器的输出。
(注2):按照0.001mm的间隔进行设定。
(注3):按照0.01°的间隔进行设定。
(注4):Ethernet从2012年11月生产情况开始变更。
(注5):无结露和结冰。
(注6):从2012年8月生产的产品开始变更。Windows®7 Professional / Vista Business / XP Professional是美国微软公司在美国或其他国家的商标或注册商标。



・关于符合美国FDA的产品、符合欧洲CE认证的产品,敬请垂询营业厅

尺寸图

  • 单位mm

LP-Z系列共通

控制器

放射头

(注1):未安装橡胶支脚状态下的凸出部的高度。另外,橡胶支脚可更换使用到任意一个侧面。
(注2):
(注3):纤电缆为不可拆卸式。

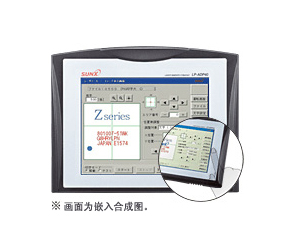

触摸屏式控制台

LP-ADP40 (另售)
