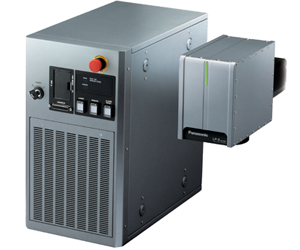

FAYb激光打标机 LP-S500W系列 NEW

  • 拓展新的可能性！ 极致酷黑LP-S500W系列登场！
  • 产品型号：LP-S500W系列
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

拓展新的可能性
极致酷黑LP-S500W系列登场！

激光打标机 应用实例提案集

激光打标机激光打标机应用实例提案集

应用实例提案集

介绍了激光打标机的「改善事例」。点击浏览应用中的改善的灵感。

激光打标机激光打标机应用实例提案集



特点

作为光纤激光打标机的先驱者，集长年累积形成的专业技术于一身。适用于黑色打标的新开发光学系统与高输出FAYb※激光，只需简单设置即可实现高速、清晰的黑色打标。
LP-S500W系列提供颠覆迄今为止所有打标机概念的新打标体验方案。
※FAYb(光纤) : Fiber Amplified Ytterbium

EASY

新光学设计的“ 简单黑色打标”


使金属表面进行氧化并变化为黑色的“ 黑色打标”※ 为追求最佳效果的“ 黑色”，以往的激光打标机需要进行非常严苛的设定。
LP-S500W 系列通过新光学设计实现“ 简单黑色打标”。只需简单设定即可稳定进行高品质的黑色打标最新的光学技术为提高品质与生产效率做出了贡献。
※可能出现因加工物材质不同而无法发挥打标机性能的情形。


宽打标范围[新设计]

为了形成稳定的黑色打标，需要严格管理工件之间的距离。LP-S500W 系列利用新光学设计实现了工件之间距离宽裕度为±15mm※。即使是尺寸各不相同 的制品也不需要在生产流水线上进行更换。即使高度参差不齐也不会出现打标不均，为稳定生产做出了贡献。
※ LP-S500W-CHN 材质:使用SUJ2时


宽打标范围

新双向指示器[新功能]

通过导向激光与激光指示器之间的位置关系实现了可刻印范围可视化。激光指示器的显示位置可用于确认工件的位置、高度。同样能够确认偏移量。有利于设备运行时及维护时的功能。


新双向指示器

工件间距设定功能[新功能]

在高度各不相同的工件上进行高精度刻印需要根据工件的高度变更刻印的尺寸及位置。
LP-S500W系列搭载了只需要输入各工件之间距离即可对刻印尺寸及位置自动进行正确补正的功能。
高度各不相同的工件上的刻印设定变得异常简单。


工件间距设定功能

高速黑色打标 [新设计]

为满足黑色打标中的“黑色”而需要足够的热能量。
LP-S500W系列搭载有高于以住机型※2倍输出能力的42W FAYb激光。
更快速、黑色深度更深的黑色打标提高了生产效率。


TOUGH

可承受严酷环境的强韧机「IP67G 无风扇刻印头」


激光打标机行业首次应用※1「IP67G 无风扇刻印头」形成的保护结构※2使设备具有足够承受灰尘、水滴、油雾等严苛制造现场环境的能力。
※1：截至2012年2月 依据本公司调查　※2：仅放射头部分


IP67G无风扇刻印头

采用卓越的机构设计和高品质的保护部品，从而实现了“IP67G”，打造出坚固的机身。


卓越的机构设计

通过采用独特的设计，成功地最大程度减少了壳体的接缝部分。即使是微小的接缝或螺丝孔也用密封剂与衬垫进行了切实密封。通过定量控制衬垫时的压力，使外壳具备更加强固的密闭性。同时进一步最大限度地提高了冷却效率，实现了在高输出的同时完全由空气进行冷却的无风扇刻印头。


卓越的机构设计

高品质的保护部品

采用了吸水性较小、且具有卓越的耐油性的无缝衬垫。连接器部位当然也具备防尘、防水、耐油的规格。透镜部配备有玻璃制的保护盖。

FLEXIBLE

自由的设备设计「小型放射头& 可拆卸式光纤单元」


独特的设计实现了业内首创※1的拆卸式光纤单元结构。 小型放射头与可拆卸式光纤单元机构使设备组装变得更加容易。 设备设计的自由度及施工性跨越性提升。
※1：截至2012年2月 本公司调查


小型放射头

LP-S500W系列与以往机型※1相比，实现了设置面积比减小约15%，体积比减少约20%※2。节省设备空间使得削减成本变为可能。
※1：LP-F系列
※2：扫描器单元


小型放射头

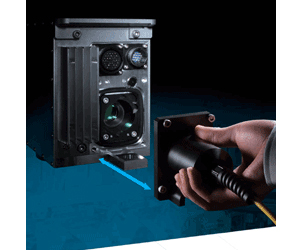

可拆卸式光纤单元机构

光纤激光打标机业内首创可拆卸式光纤单元机构使得设备组装及维护作业变得更加简单。
[可拆卸式光纤单元机构的优点]
● 有利于节省设备空间、削减成本
● 组装设备时的施工变的更简单
● 运输设备时的拆装变的更简单
● 激光打标机的维护变的更简单


■设备组装示意图

与原有机型的互换性

本设备具备互换性※1，替换原有机型即可实现成本、工时最小化。安装位置相同，而刻印数据及通信指令同样设计为可互换。

1)安装位置
透镜、安装位置及尺寸与LP-F系列相同。
2)工件距离
宽幅范围，覆盖LP-F系列的工件间距离。替换时无需调整设备高度。
3)数据
利用附带的软件可统一转换LP-F系列的刻印数据。
4)通信
配备有可直接使用LP-F系列所用通信指令的[F模式]。

※1 刻印品质、运行状态等需要事前确认。
※2 插图为LP-F13W。

世界统一规格

无论日本还是国外均可实际使用的统一规格。 每个国家的工场都可放心使用。

用途

轴承
端铣刀
活塞环

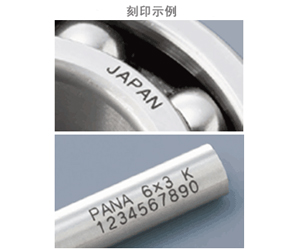

什么是黑色刻印？

黑色刻印是一种工艺技术，该技术利用激光照射加热金属表面形成氧化膜，由此在金属表面刻印黑色文字※。与金属表面深挖的传统技术相比，打标部分无凹痕和毛刺，能保持金属表面的平整。对于目标对象，例如需要高表面精度的轴承，黑色刻印是最佳的加工方法。

什么是黑色刻印？

规格

产品型号 LP-S500W-CHN
(刻印范围□90mm) 		LP-S505W-CHN
(刻印范围□160mm)
工件间距 中心位置 ※1 193mm 357mm
设定范围 ※2 173～213mm 327～387mm
刻印激光 Yb：光纤激光　λ=1070nm　“4级”激光产品
平均数出 ※3 42W (±5%) CW脉冲振动
导向激光· 指示器 半导体激光　λ=655nm　“2级”激光产品
刻印范围 90×90mm 160×160mm
扫描方式 Galvano-Scanning扫描方式
文字设定
(文字高度、宽度) 		0.1～90mm ※4 0.1～160mm ※4
刻印间隔
(文字间隔、行间距) 		0～90mm ※4 0～160mm ※4
扇状：-180°～＋180°※5
文字排列 直线状、成比例的、均等配置、扇形
文字种类 英文大写、英文小写、数字、片假名、平假名、汉字(JIS第一·第二水准)、符号、用户注册文字(可设定50种)
条形码 CODE39、CODE128、ITF、NW-7、JAN (EAN) /UPC、RSS-14 (GS1 DataBar) 、
RSS (GS1 DataBar) Limited、RSS (GS1 DataBar) Expanded
二维码 QR代码、微型QR代码、数据矩阵、GS1数据矩阵
组合码 RSS-14 (GS1 DataBar) CC-A、RSS (GS1 DataBar) Stacked CC-A、
RSS (GS1 DataBar) Limited CC-A、UCC/EAN COMPOSITE等
输入/输出 输入终端、输出终端、 I/O连接器
接口 RS-232C、Ethernet
冷却方式 放射头：自然空气冷却、控制器：强制空气冷却
电源电压 90～132V AC或180～264V AC(自动切换)、50/60Hz
消耗功率 470VA以下(100V AC时)、650VA以下(200V AC时)
保护构造 放射头：IP67G(控制器部除外)
使用环境温度 ※6 放射头、控制器均为0～＋40℃
保管环境温度 ※6 放射头、控制器均为-10～＋60℃
使用环境湿度 ※6 放射头、控制器均为35～85%RH
海外规格认证 FDA标准・CE标志※7
重量 放射头 约6.5kg 约7.0kg
控制器 约24kg 约24kg
Laser Marker Utility
对象OS ※8 		Microsoft Windows®7 Professional (32bit/64bit) / Vista Business (32bit) / XP Professional (32bit)
(支持日文版、英文版、简体中文版)

※1: 工件间距设定范围的计算中心位置。根据刻印对象物不同，最佳的工件间距可能会出现差异。
※2: 可设定的工件间距范围。根据刻印对象物不同，可刻印的工件间距范围及最佳工件间距可能会出现差异。
※3: 制品加工端上的输出。(设定功率100%时)
※4: 设定0.001mm间隔。
※5: 设定0.01°间隔。
※6: 应无凝露和结冰。
※7: 中国出口品另行配备。详细情况敬请垂询。
※8: 关于收录软件的详情，敬请垂询。Windows® 7 Professional/Vista Business/XP Professional为美国微软公司在美国及其其他国家的商标或注册商标。

关于防尘、防水、耐油

  • 本制品的放射头部分具备JIS/IEC保护等级IP67的防尘・防水性能，具备针对JIS标准IPXXG及部分润滑油、切削油的耐油性能。(控制器部分除外)在规定环境、时间下，采用规定方法进行试验，不保证所有环境下的防尘、防水、耐油性能。试验条件的详细内容请参照JISC 0920(IEC 60529)。另外，关于耐油性能，只是对最具代表性的润滑油、切削油进行了性能评估，但根据油类型的不同，可能无法发挥其性能。
  • 保护构造只有在正确安装光纤单元/接口/透镜保护盖的状态下才能发挥作用。
  • 虽然具有保护构造但仍不能在水中/油中使用。
  • 可能因切削油添加剂导致本制品表面出现变色，这并不是性能方面的问题。


试验油一览 商品名
非水溶性切削油 Yushiron cut ABAS BM405
水溶性切削油 Daphne Alpha Cool EWYushiroken EC50T5
润滑油 Cosmo Allpus 32Super Marupus DX2
机油 Daphne Mechanic Oil 46
其他 煤油

注意

■关于激光
・本产品相当于JIS标准的等级4激光。请注意避免目视或接触激光的直射光及其反射光，请根据标准内容采取适当的安全措施。
・产品上粘贴有右侧所示的标签。右图为LP-S500W-CHN上粘贴的标签。标签内容因型号而异。(本样本内的产品照片上未粘贴)。
・在产品上粘贴除日语外的其他英语、中文标签。
・由于激光为红外光，因此肉眼是看不到的。激光振动时，请尤其注意。

■关于维护
・空气过滤器 … 为确保空冷效果，请定期清洗安装在本产品上的空气过滤器。
・激光射出口 … 激光射出口附着有垃圾和污渍等时，可能会对刻印品质产生不良影响，或者对激光打标机造成严重损坏。请定期清扫激光射出口。
■推荐使用吸尘器
・因刻印对象物不同，刻印时，可能会产生有害气体和烟雾，对人体和激光打标机产生不良影响。另外，因激光会被烟雾反射/吸收，因此可能会对刻印品质产生不良影响。使用激光打标机时，建议安装吸尘器。

尺寸图

  • 单位mm

LP-S500W系列共通

控制器

控制器
(注2) 未安装橡胶支脚状态下的凸出部的高度。另外，橡胶支脚可更换使用到任意一个侧面。

放射头

放射头
LP-S500W-CHN LP-S505W-CHN
A 90×90 160×160
B (20) (46)
C 193 357
D ø87 ø106

■光纤单元(拆卸时)

■光纤单元(拆卸时)
(注1)连接扫描器单元时需要拆下。

触摸屏式控制台

LP-ADP40 (另售)
