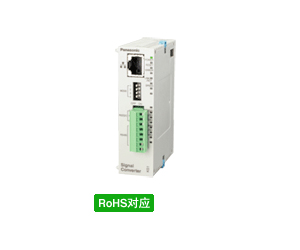

KS1信号转换器
- 可通过LAN简单地集中监视RS232C、RS485的数据。并且无需切换RS232C、RS485信号就可进行LAN连接。
- 产品型号：KS1信号转换器
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
可通过LAN简单地集中监视RS232C/RS485的数据！！
|
|
|
特点
简单连接
各种连接器均配置在前面。
简单操作
- 「Configurator WD」软件，通过设定软件来简单设定IP地址。软件页面可进行下载。
- 通信设定有通过对正面和侧面使用通信设定开关的方法，使用设定工具「Configurator WD」设定的方法两种方式。
- 无需切换RS232C、RS485信号¸可进行LAN连接。
设置简单的DIN导轨安装型
价格实惠
易于引进的价格。
系统构成
|
规格
一般规格
| 项目 | 规格 | |
|---|---|---|
| 额定操作电压 |
DC24V
|
|
| 允许工作电压 |
额定工作电压的90%～110%V
|
|
| 冲击电流 |
12A以下
|
|
| 额定消耗电流 |
200mA以下
|
|
| 允许瞬时停电时间 |
10ms
|
|
| 保险丝 |
内置
|
|
| 固定螺钉 |
M2
|
|
| 使用环境温度 |
0～＋55℃
|
|
| 保存环境温度 |
－20～＋75℃
|
|
| 使用环境湿度 |
30～85％RH(at 20℃、无凝露)
|
|
| 耐电压(初始值) |
500V AC 1分钟
|
RS485⇔电源部、接地间
|
| 绝缘电阻(初始值) |
100MΩ以上(用DC 500V兆欧表来测量)
|
|
| 耐久振动 |
10～55Hz (周期1分钟)双振幅：0.75mm(上下・左右・前后各方向1小时)
|
|
| 耐久冲击 |
294m/s2 以上(上下・左右・前后各方向5次)
|
|
| 外形尺寸 |
25×60×90
|
|
| 重量 |
约80g
|
|
通信规格接口：Ethernet
| 项目 | 规格 | |
|---|---|---|
| 接口 | IEEE802.3u、10BASE-T/100BASE-TX | |
| 连接器形状 | RJ45 | |
| 传送规格 | 传送速度 | 10Mbps/100Mbps |
| 传送方式 | 基带 | |
| 最大段大 | 100m | |
| 通信电缆 | UTP(类别5) | |
| 协议 | MODBUS TCP(RTU,ASCII), TCP / IP | |
| 功能 |
自动连接功能 MDI/MDI-X 自动关闭功能 |
|
| ※ | Ethernet是美国Xerox公司的注册商标。 |
|---|
通信规格接口：RS232C、RS485
| 项目 | 规格 | ||
|---|---|---|---|
| 接口 |
RS232C(非绝缘)
|
RS485(绝缘)
|
|
| 转换COM端口 ※1 |
COM1
|
COM2
|
|
| 通信形态 |
1:1通信
|
1:N通信
|
|
| 连接站数 |
1站
|
最大99站
|
|
| 通信方式 |
全双工方式
|
半双工方式
|
|
| 同步方式 |
起停同步方式
|
─
|
|
| 传输距离 |
15m
|
最大1200m ※2 ※3 |
|
| 通信速度 |
2400、4800、9600、19200、38400、57600、115200bps
|
||
| 连续连接数 |
最大3
|
||
| COM接收逾时 |
设定范围 10ms～300s
|
||
| 无通信连接切断時間 |
设定范围0-1800s(设定值为0时、不切断。)
|
||
|
转换传输 格式 |
数据位 |
8bit固定
|
|
| 奇偶校验 |
奇数・偶数・无
|
||
| 停止位 |
1、2
|
||
| 终端代码 |
CR、CR＋LF、无
|
||
| 串行⇔Ethernet转换方式 |
无命令响应方式
|
||
| ※1 | 可同时使用COM1、COM2。 |
|---|---|
| ※2 | 与市售设备连接时、请通过实际机器进行确认。站数、传送距离、通信速度可能因所连接的设备而发生变化。 |
| ※3 | 传送距离、通信速度、站数的值请确保保持在下表所示的图表范围内。 |
|
尺寸图
- 单位mm
1.尺寸图
公差±1.0
|
2.端子排列
请在参照端子排列、接线图的基础上正确、牢固地进行配线。
LAN连接器
|
电源连接器
请使用附带的电源电缆(AFPG805)来连接电源。
| 主体刻印 | 附带电源电缆 | 900MHz |
|---|---|---|
| + | 褐 | 24V DC |
| - | 蓝 | 0V |
| 绿 | 功能接地 |
| ※1 | 为了降低外来干扰的影响，请对电源线(褐和蓝)进行双绞处理(绞线处理)。 |
|---|---|
| ※2 | 为了保护机器不受电源线异常电压的影响，请使用内置保护电路的绝缘型电源。 |
| ※3 | 单元上使用了非绝缘的调节器。 |
| ※4 | 请在电压容许范围内使用电源电压。 |
| 额定电压 | 24V DC |
|---|---|
| 工作电压范围 | 21.6～26.4V DC |
RS232C/RS485端子台
|
3.通信設定
通信设定有两种设定方法：使用正面和侧面的通信设定开关；使用设定工具Configurator WD进行设定。
使用通信设定开关
|
|
| ※1 | 仅在(4)通信设定开关1的No.4为ON(硬件)时，可通过DIP SW设定通信。 |
|---|---|
| ※2 | (4)通信设定开关1的No.4为OFF(软件)时，忽略本设定开关的内容。 |
| ※3 | 数据长度固定为8位，因此敬请注意。 |
| ※4 |
本设定开关的内容在接通电源时进行读取。请在接通电源之前进行设定。 接通电源时更改本设定开关的内容后，可能会导致误工作。 |
| ※5 |
硬件设定的情况下，无法分别设定RS232C和RS485的通信，要分别进行设定。 分别设定时，请通过软件设定来执行。 |
使用设定工具：Configurator WD进行设定
ID地址检索工具：Configurator WD.exe文件可从这里下载。
通过设定工具来设定通信时，请在确认Configurator WD帮助等的基础上进行设定。
※通过Configurator WD进行设定的情况下，仅在④通信設定开关1的No.4为OFF(软件)时可执行通信设定。
