Data Logger Light(DLL)

  • 适用于电力监控表的数据收集。
  • 产品型号：Data Logger Light(DLL)
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

任何人都可以更加简单地进行数据储存、远程监控等操作。

CE Marking

特点

Data Logger Light(DLL)

通过USB与专用软件连接，在现场即可实现简单的设定。

无DLL主机也可设定的专用软件。
即使DLL的主机在现场，也可通过电脑单独地完成DLL的机器登录、条件设定等。

主菜单画面
局号设定画面
按照『简单设定』图标的步骤来进行简单的操作，即可完成设定的完全导航。
当前值监视画面
局号设定画面
RS485连接的测量仪表的设定，只需在『局号设定画面』中勾选即可。
当前值监视画面
画面为印象图
即时掌握设定状况、数据的存储状况。便于从远离现场的办公室进行监视。
※ 画面为印象图

设定变更同时对应USB和LAN环境两者。
通过电脑制定的设定数据，可以使用USB传输到主机。另外，对于连接到LAN环境的、位于远处的DLL，可以通过LAN来进行传输。因此，无论是单机型，还是系统升级时的设定变更，都可以高效、顺畅地对应。

连接示意图

合而为一，因此可以轻松导入、安装。

采用USB端口、SD/SDHC存储卡槽、AC自由电源等，因此使用时可节省施工和配线，提高便利性和成本优势。

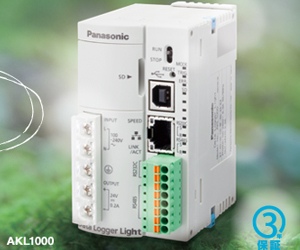

合而为一 Data Logger Light

对应SD/SDHC存储卡。

配备了近年来的主流媒体SD/SDHC存储卡槽。
另外，还对应CLASS10的高速，可以记录最大32GB。

对应AC自由电源，并且内置串行通信。

内置RS232C、RS485通信。
操作电源对应AC100～240V。
配备DC24V 0.2A的外部服务电源，便于与其它机器设备连接。

用途

楼宇・店铺的节能


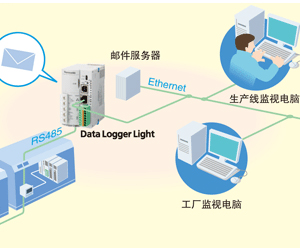

楼宇・店铺的节能构成图

只需连接到对象设备， 即可进行数据的采集、储存， 并且可以进行能源使用量等的测量。

食品相关的温度管理

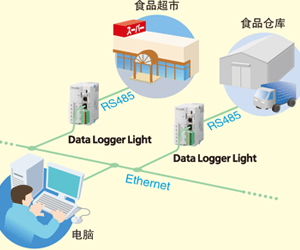

食品相关的温度管理构成图

在食品相关的设备、设施里，可以从远距离进行基于HACCP的温度管理。

设备、生产的高效化


设备、生产的高效化构成图

以生产线或楼层为单位的工厂运转管理(包括生产数量、发生错误等日志数据)，可以从远距离进行监视，并进行数据采集。

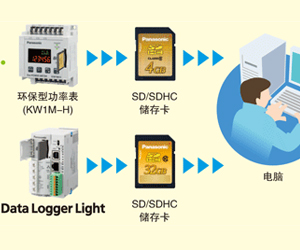

没有电缆线也可进行数据传输


没有电缆线也可进行数据传输 可以使用SD/SDHC储存卡，进行数据的交换

KW1M-H环保型功率表⇔电脑、DLL⇔电脑之间，
可以使用SD/SDHC储存卡，进行数据的交换。

规格

额定及性能

主机规格


项目 规格
额定操作电压 100～240V AC
容许操作电压范围 85～264V AC (额定操作电压的85％～110％)
频率 50 / 60Hz
容许瞬时停电时间 10 ms以下
额定输出电压(服务电源) 24V DC
输出电压变动范围 21.6V～26.4V DC
额定输出电流 0.2A※
使用环境温度 -10 ～ +55 ℃
保存环境温度 -25 ～ +70 ℃
消耗电流 230mA以下(at 100V AC)
主机重量 约200g(不含电池)

※ 连接规格外的电流负载，并且连续处于过载状态时，将可能发生故障性。
另外，检测到短路后，Data Logger Light电源整体将停机。

功能规格


项目 规格
数据存储 存储
数据 		内容 瞬时值、差分值、平均值、最小值、最大值
数据格式
(寄存器类有效) 		16位整数(带符号 / 无符号)、
32位整数(带符号 / 无符号)
HEX (4位 / 8位)、实数
可登录文件数 16
可登录设备※1 300点 / 1个文件
数据
保存 		保存目标※2 ・内部存储器(SRAM)：1MB
・SD / SDHC存储卡：2GB～32GB
文件系统 VFAT / FAT / FAT32
保存格式 CSV文件格式
文件保存数 100
触发器 触发器类别 ・一定周期(1秒～24小时，任意设定)
・接点状态(上升沿、下降沿、两边、
累积ON时间、累积开闭次数、ON状态、OFF状态)
・指定时刻(每分、每时、每日、每周、每月、每年、指定时刻)
・寄存器(＝、＞、＜、≠)
・触发器的组合(AND、OR)
可登录数 128
邮件发送
功能 		发送网络 LAN
邮件内容 标题：半角16字符(全角8文字)以内
正文：半角256个字符(全角128文字)以内
可登录数 64 (无文件添附)
网络
功能 		通信规约 TCP / IP、UDP / IP
应用程序规约 SMTP(对应POP / APOP认证)、
FTP(客户／服务器)、SNTP、DHCP、DNS

※1 可登录设备数无论是1个文件还是16个文件，合计均为最大300个。
※2 内部存储器可通过备份电池来保存。
但是，若电池电量用尽，则数据可能丢失，因此使用时请加以注意。

通信规格

接口：Ethernet规格


项目 规格
接口 IEEE802.3u、10BASE-T / 100BASE-TX
连接器形状 RJ45
传输规格 传输速度 10Mbps / 100Mbps
传输方法 基带
最大段长 100m
通信电缆 UTP(类别5)
功能 自适应功能
MDI / MDI-X自动交换功能

※ Ethernet是美国Xerox公司的注册商标。

接口：RS232C、RS485


项目 规格
接口 RS232C(与内部电路不绝缘) RS485(与内部电路绝缘)
通信形态 1：1通信 1：N通信
连接局数 1局 99局※1 ※2
通信方式 半二重方式
同步方式 调步同步方式
传输距离 15m 最大1200m※3
通信速度 4800, 9600, 19200, 38400, 57600, 115200bps
传输格式 停止位 1bit / 2bit
奇偶位 奇数 / 偶数 / 无
数据长度 7bit / 8bit
规约 MEWTOCOL / MODBUS(RTU)

※1 以电脑侧为从设备时，RS485设备建议使用LINEEYE公司生产的SI-35、SI-35USB。
※2 使用SI-35、SI-35USB、本公司生产的环保型功率表、PLC(可连接99台的机型)时，使用时的最大可连接台数为99台。 有其它机器同时存在时，最大连接台数限定为31台。
※3 根据传输速度及连接台数的不同，传输速度受到限制。若速度为38400bps以下，则最大为1200m、99台。

外部存储器规格

SD存储卡槽

建议使用Panasonic生产的SD存储卡。


项目 规格
支持媒体 SD存储卡
支持格式标准※1 符合SD及SDHC标准
容量 2GB～32GB
速度级 Class2～Class10

※ 格式化SD存储卡时，请从Panasonic主页下载格式化软件来进行格式化。
“Panasonic主页→综合客户支持→SD/SDHC存储卡综合页→软件下载一览”http://panasonic.jp/support/sd_w/download/
(截止至2010年8月)采用普通电脑软件格式化后的SD存储卡的文件系统，不符合SD存储卡标准。

尺寸图

  • 单位mm

AKL1000
