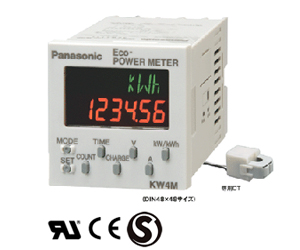

KW4M电力监控表

  • 可安装在控制柜内的DIN型电力监控表。
  • 产品型号：KW4M电力监控表
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

大厦和工厂浪费电力的监视部分。
第二代电力监控表实现了易于对各设备、各机械的用电量的管理。
基本功能增加，操作更简化。

UL Recognition CE Marking 韩国S标志

2012年1月进行更新，使用更加简便。

  • 1.提高了测量精度
  • 2.扩大了精度保证范围
  • 3.对应逆变电源(1次侧)的测量


特点

1.对于操作性的考虑，增加了基本功能

  • 1.除了能显示累计用电量外，还能够显示瞬时电功率。
  • 2.能够显示所有电源各相的电压和电流。
  • 3.配备了计时器功能(时间计测功能)。
  • 4.能够显示高达9999.99MWh的累计用电量测量范围。由于能够显示小数后两位，故能实现精确的功率监控。此外，显示还可从6位扩展到9位，使之能够显示高达9999999.99kW。


〈9位数显示〉

  • 5.内置脉冲输入功能(测量功率时不能使用)


  • 6.追加「CHG」「CO2」的两个项目的测量项目的画面。


项目 画面显示
换算值 电费
日元
JPY
美元
$
欧元
EUR
元
CHY
无单位
CHG
二氧化碳kg-CO2 CO2
※1 无单位的「CHG」可以显示任意换算值。
※2 二氧化碳的「CO2」 可以显示对规格累计用电量的二氧化碳的换算量。

2.支持400V AC电源测量

能够进行100V～400V AC的电源测量。
(测量240V AC或更高的电源时，请与外部测量变压器(VT)配合使用。)

3.实现与PLC的简单连接

  • 1.对应网络(RS485通信功能标准配备)
  • 2.配备通信协议MEWTOCOL/MODBUS(RTU)(订货产品号別)
  • 3.标准配备脉冲输出

即使是在已有系统里安装其他公司产品的情况，比MEWTOCOL型更加顺利导入。


系统构成


1.单个负载管理

使用一台KW4M电力监控表的构成案例

2.集中管理 (信号转换器的活用集)

在构筑已经LAN网络时，小～中规模的系统构成案例

3.集中管理 (无线单元的活用集)

4.集中管理 (Web Datalogger Unit的活用集)

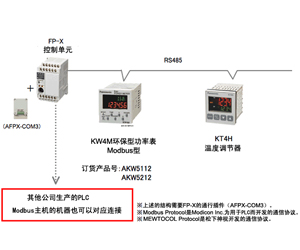

5.关于Modbus(RTU)型的连接

KW4M电力监控表(AKW5112、AKW5212)引进了在世界领域广泛使用的Modbus Protocol。即使是在已有系统里安装其他公司产品的情况，比MEWTOCOL型更加顺利导入。

6.应用(工厂)

7.应用(大楼・店铺)

额定・性能概要

测量项目

测量项目 单位 数据显示范围
瞬时功率 kW 0.00～9999.99
累计用电量 kWh MWh 0.00～9999.99kWh～10.00MWh～9999.99MWh
9位显示：0.00～9999999.99kWh
电流 L1(CT1)相电流 A 0.0～6000.0A
L2(CT2)相电流 A 0.0～6000.0A
电压 1-2相间电压 V 0.0～9999.9
2-3相间电压 V 0.0～9999.9
换算值 电费※1 日元 JPY 0～999999
美金 $ 0.0～99999.9
欧元 EUR 0.0～99999.9
人民币 CNY 0～999999
无单位 CHG 0～999999

二酸化炭素(kg-CO2)

CO2 0.0～999999
计时器 ON时间 h(Hour) 0.0～99999.9
OFF时间 h(Hour) 0.0～99999.9
脉冲输入 Count 0～999999
※ 目的在于节能，用于进行自主管理，不能将其用作电费付款计算。

主机规格

项目 规格
额定工作电压 100-120/200-240V AC
额定频率 50/60Hz通用
额定消耗功率 8VA(AC240V　25℃)
允许工作电压范围 85-132/170-264V AC(额定工作电压的85％～110％)
允许瞬时断电时间 10ms
使用环境温度 -10℃～+50℃(储存温度-25℃～+70℃)
使用环境湿度 30～85％RH(at 20℃时 无凝露)
耐电压(初始值) 绝缘电路之间：2000V/1min
检知电流　10mA 		【用作电力表使用的时候】
・绝缘电路(1-2间、2-3间、1-3间)
(1) 电源端子(1(R)、2(N,S)、3(T))
CT输入端子
( CT1(+)、CT(2 +)、CT1,2(-)
(2)RS485端子(+,-)
(3) 脉冲输出端子(+,-)
・外部-所有端子
【用作脉冲计数器】
・绝缘电路(1-2之间、2-3之间、1-3之间)
(1) 电源端子(1(R)、2(N))、脉冲输出端子(CT1(+)、0V)
(2)RS485端子(+,-)
(3) 脉冲输出端子(+,-)
・外部-所有端子
绝缘电阻(初始值) 测量地址与击穿电压时相同：100MΩ以上
(在DC500V时测量)
抗震动能力 10～55Hz(1周/分) 单振幅：0.75mm(上下、左右、前后各方向1小时)
抗冲击能力 294m/s2以上(上下、左右、前后各方向5次)
显示方式 带背光灯6位、7段码(设定值)4位、16段码(模拟)LCD上段显示：绿色；下段显示：琥珀色
断电记忆方式 EEPROM(支持重新写入10万次以上)
保护构造 IEC 规格 IP66(但是，仅限面板表面：使用橡胶垫时)
※连续安装(紧密安装) 的情况下，可能会失去防水性能(IP66)
重量 约130g(11引线型)、约140g(螺钉端子型)

功率输入 ※脉冲测量模式的同时不进行其他动作。

项目 规格
相位和线式 单相2线、单相3线、三相3线(通用)
输入电压 额定 单相2线：100-120/200-240V AC(通用)(线间电压)
单相3线：100-120V AC(相电压)
三相3线：200-240V AC(线间电压)
允许 额定输入电压的85～110%
允许测量电压 单相2线：85-132/170-264V AC(通用)(线间电压)
单相3线：85-132V AC(相电压)
三相3线：170-264V AC(线间电压)
VT比 1.00～99.99(在设置模式下设定)
※超过240V AC(容许测量电压)负载测量时外部需要使用测量器具用变压器VT。(VT的2次侧额定是110V)
输入电流 1次侧额定 (使用专用CT的情况下)
・5A/50A/100A/250A/400A(根据模式进行选择)
(使用2次侧5ACT的时候)
・1～4000A(可以设置模式)
※400A以上由5A用专用CT和2次侧定额电流5A的CT组合使用
特殊功能 截止电流 1.0～50.0%F. S.
计时器阀值电流 1.0～100.0%F. S.

精度
(不包含CT的误差)
(不包含VT的误差)

指
示
精
度

瞬时功率
累计用电量
电费
换算值

±(2.0% F.S.+1digit)以内
但是5ACT模式是±(2.5%F.S.+1digit)以内
(at20℃、额定输入、额定频率、功率因素为1)
＊精度保证范围：额定电流的5～100%
电流 ±(1.0% F.S.+1digit)以内
但是5ACT模式是±(2.5%F.S.+1digit)以内
(at20℃、额定输入、额定频率、功率因素为1)
＊精度保证范围：额定电流的5～100%
电压 ±(1.0% F.S.+1digit)以内(at20℃、额定输入、额定频率、功率因素为1)
计时器 ±(0.01％+1digit)以内 (at 20℃)
[电源启动、电流通电启动的时候是±(0.01％+1s+1digit)以内]
温度特性 ±(1.0% F.S.+1digit)以内
但是5ACT模式是±(1.5%F.S.+1digit)以内
(－10～50℃的范围、额定输入、功率因素1)
频率特性 ±(1.0% F.S.+1digit)以内
但是5ACT模式是±(1.5%F.S.+1digit)以内
(在额定频率基准频率的±5%变化、额定输入、功率因素1)

脉冲输入 ※电力测量模式的同时不能进行其他动作。

项目 规格
输入模式 合计(固定)
最高计数速度 2kHz/30Hz(根据模式进行选择)
脉冲输入 最小输入信号：0.25ms(选择2kHz时)/16.7ms(选择30Hz时) ON：OFF 比=1：1
输入信号 触点式/非触点式(开路集电极)
・短路时的阻抗：1kΩ
・短路时的剩余电压：2V以下
・开路时的阻抗：100kΩ以上
模式 HOLD(过计数)
位数 6位显示(0～999999)(根据模式进行选择)
预设参数设置 小数点 可设置3位小数点 (小数点自动设置)
范围 0.001～100.000(根据模式进行选择)
单位表示 「CNT」/「l」/「kl」/「m3」(根据模式进行选择)
(在计数过程中，即使单位发生了改变，计数值也不会变。)

脉冲输出(晶体管输出)规格

项目 规格
输出点数 1点
绝缘方式 光耦合器
输出形式 开路集电极
输出容量 100mA 30V DC
脉宽 约100ms　※
ON时最大电压降 1.5V以下
OFF时漏电流 100µA以下
脉冲输出单位 电力测量 0.001/0.01/0.1/1/10/100kWh/警报(alarm) (根据模式进行选择)
脉冲输入测量 HOLD(过计数)
※ 对于可测量的最小脉冲输出单位，推荐以下设定。即所输出的脉冲在1秒钟内为4脉冲以下。
计算方法(: 脉冲输出单位：PL-P的值)>(最大测量功率[kW])/(3600[s]×4[脉冲/s])
※1 1如果设定脉冲输出单位时，使其按1秒钟超出4脉冲以上输出的话，有可能出现误计数。
※2 在脉冲输出中若OFF时间过短时，会因所连接的计数器及PLC的不同而产生误计数。

通信规格

通信规格


项目 规格
电气规格 符合RS-485标准
通信协议 MEWTOCOL/MODBUS(RTU)(订货产品号別)
连接台数 99台(最大)※1、※2
传输距离 1,200m
传输速度 38400/19200/9600/4800/2400bps(根据模式进行选择)
传输
格式 		数据长度 8bit/7bit(根据模式进行选择)(MEWTOCOL型)
8bit固定　(MODBUS型)
奇偶校验 无/奇数/偶数(根据模式进行选择)
停止位bit 1bit(固定)
通信方式 半双工
同期方式 同步通信方式
终端电阻 约120Ω(内置)　※3
※1 建议在计算机侧的RS-485变换器使用LINE EYE公司生产的SI-35型。
※2 当使用SI-35或松下电器生产的PLC(可连接99台机型)时，最多可连接99台。(但是，如果和C-NET接合器连接时可连接32台(最大))，该系统和其他设备配合使用，最多可连接31台。
※3 请只通过终端站确认“终端站设定方法”之后，设定为终端站(Terminal)侧。产品出厂的时候，在通常站(General)侧。
※ Modbus Protocol是Modicon Inc. 为用于PLC而开发的通信协议。

建议使用RS485通信电缆


电缆 导体 绝缘体 电缆直径 等效电缆举例
尺寸 阻抗(at20℃) 材料 厚度
双绞屏蔽
电缆 		1.25mm2(AWG16)以上 最大16.8Ω/km 聚乙烯 最大0.5mm 约8.5mm 日立电线KPEV-S1.25mm2×1P
Belden社9860
0.5mm2(AWG20)以上 最大33.4Ω/km 聚乙烯 最大0.5mm 约7.8mm 日立电线KPEV-S0.5mm2×1P
Belden社9207
VCTF 0.75mm2(AWG18)以上 最大25.1Ω/km 聚氯乙烯 最大0.6mm 约6.6mm VCTF0.75mm2×2C(JIS)
电缆 双绞线屏蔽电缆 VCTF
截面
※1 双绞电缆必须为屏蔽类型。
※2 使用相同类型的传输电缆，不能同时使用不同类型。
※3 在噪音严重的环境中使用双绞电缆。

尺寸图

  • 单位mm


KW4M


公差±1.0

※使用前，请认真仔细查阅(安装说明书)以确保正确使用。
※有关详情、规格和处理方法，请参考KW4M电力监控表的用户手册。
※用户手册可在此页上方下载。

(专用电流互感器CT　分割型　5A/50A 用)AKW4801C

(专用电流互感器CT　分割型　100A 用)AKW4802C

(专用电流互感器CT　分割型　250A 用)AKW4803C

(专用电流互感器CT　分割型　400A 用)AKW4804C

(专用电流互感器CT　贯通型　50A/100A 用)AKW4506C

(专用电流互感器CT　贯通型　250A/400A)AKW4507C

端子排列・接线图

电力测量的时候

  • 为了安全、保护设备以及确保维护性，请在测量电压输入部分、操作电源部分连接一个断路器(3～15A)。
    在低压回路，不要VT(计量器具用变压器)、CT(电流互感器)的2次侧接地。


主机端子排列


功能 端子编号
引脚型 螺钉端子型
测量电压输入
(操作电源) 		1，R，R 1 8
2，N，S 2 9
3，T，T 3 10
RS-485 (＋) 4 11
(－) 5 1
脉冲输出 (＋) 6 6
(－) 7 7
测量CT输入 CT1(k)/IN 8 2
CT1(l), CT2(l) 9 3
CT2(k) 10 4
0V 11 5
※1 端子接线确保按照端子排列和接线图执行正确的接线。
※2 11引线型电力监控表须使用一个DIN导轨式端子座(ATC180041)。

请务必按照接线图进行连接。在各引线(端子)间输入(外加)的电压如下表所示。

相位和线式 主机类型 引线(端子)间 输入(施加)电压
单相2线 引线型 1-2 100-120/200-240V AC
(100-120/200-240V ～)
螺钉端子型 8-9
单相3线 引线型 1-2-3 100-120V AC
(100-120V ～：3W)
螺钉端子型 8-9-10
三相3线 引线型 1-2-3 100-240V AC
(100-240V 3～)
螺钉端子型 8-9-10

额定输入电压的负载测量时 (100-200V)

单相2线式　※单相2线式测定时需要1个电流互感器(CT)。

单相3线式/三相3线式　※单相3线式、三相3线式测定时 需要2个电流互感器(CT)。

超过定额输入电压负载的测量时

  • 测量240V AC或更高电压的负载时，必须使用计量仪器用变压器。请使用市售的二次边额定110V的VT。在低压回路，不要VT(计量器具用变压器)、CT(电流互感器)的2次侧接地。


单相2线式
使用VT的情况

单相3线式/三相3线式
使用VT的情况

脉冲测量时


主机接线图

输入连接

  • 触点式输入
    使用可靠性高的镀金属连接器。因为连接器的回弹时间会直接导致计数值出错，因此应使用回弹时间尽可能短的连接器。一般，最大计数速度时选择30Hz。
  • 非触点式输入(晶体管输入)
    与开放式集电极相连。请使用下列规格的晶体管VCEO＝20V以上、IC＝20mA以上、ICBO＝6μA。当该晶体管为ON时，选用剩余电压小于1.5V的晶体管。

    ※短路阻抗应小于1kΩ。(当阻抗为0Ω时，晶体管漏极电流约为5mA。开放时阻抗请使用100kΩ。)
  • 输入布线
    配线是屏蔽线，同时是使用单独的金属电线管，请使用配线长10m以下。受到长度变长和电线的浮动容量的影响，有可能会不能正常动作。

    ※因为操作电源(测量电压)输入部和脉冲输入部没有绝缘，连接各种信号输入的时候，为了防止短路，互感器等输入机器的电源，像图A那样1次、2次的绝缘电压变压器下，请使用没有2次侧接地的状态。在2次侧接地的状态，或者使用单个变压器的时候，有可能会像图B那样短路，损坏了商品内部的回路。


接线端子(KW4M)

  • 请使用Y端子。
  • 使用压接式端子时，端子应带适用于M3.5螺丝的绝缘套管 (如下所示)
  • 紧固扭矩应在0.8N·m以下。
