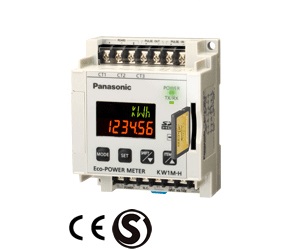

KW1M-H电力监控表

  • 支持SD卡可收集简单的数据。支持三相4线式。
  • 产品型号:KW1M-H电力监控表
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

KW1M-H(SD卡对应型)

CE Marking 韩国S标志

2013年2月 实现了电力计算收费和连动的需求监控

  • 1.计算电力收费的脉冲测量,需求监控功能的强化
  • 2.对商用电源频率同期时间修正的对应

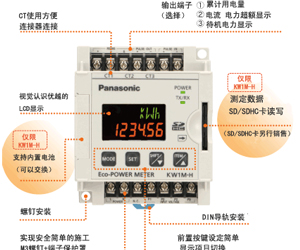

特点

1.功率使用量的自动记录

  • 可以记录以1,10,15,30,60分钟为周期(可选择)测定的数据
  • 可以显示1月、1天、1小时的历史日志(最大1.5年)

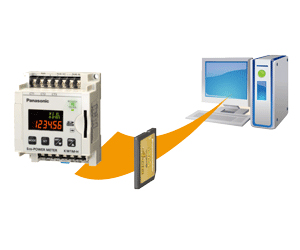

  • 通过SD卡读取数据


2.AC400V直接输入

  • AC400V和三相4线式电压直接输入
  • 对应海外市场和使用高电压的大规模工厂


3.功率/脉冲同时测量

  • 功率和脉冲同时测量


4.通知(外部输出)功能

  • 待机功率警报:发现机器・设备的待机功率异常的警报
  • 超额功率・电流警报:发现功率和电流的超额使用的警报


5.可见简单・便利地通过SD卡读取CSV文件制成图表。

6.需求监控功能

对于「简易的需求功能」,通过对限定30分钟平均电力的推算,具有可以判断每分钟电力的功能。不能对应脉冲输入。仅限对应CT输入(电力监控)。当超过设定的需求目标值时,会通过需求警报获知。

需求警报测量有2种测量方法可以选择。

[以前]

使用CT进行简单测量

[新功能1]

对计算电力收费的脉冲进行直接脉冲测量(50,000或者2,000pulse/kWh)

[新功能2]

对同期商用频率,时间修正功能的追加。

根据上面的新功能,可计算电力收费的需求测量和连动测量,更实现了正确的需求监控。
本需求监控功能不能替代电费付款计算。
在设置需求警报时,请留有余量。


当前需求或者预测需求在超过设定的需求目标值时,会有警报输出以及警报显示。

需求警报设定模式下,可以设定需求警报解除的时点。
设定时,可以避免需求目标附近的频繁警报输出的ON/OFF。


需求功能的应用事例:现场监控・远程监控


设定付费电力表的脉冲规格,需量预测值与目标设定值进行比较,当需量预测值超过需量目标值,脉冲输出。避免需量峰值的产生,有效降低基本电费。

现场监控・远程监控
※不能选择脉冲测量或者电力测量(CT)。

种类

主体

品名 输入测量电压 订货产品号
KW1M-H电力监控表 SD卡对应型 100/200/400V AC AKW1121
相位及线式 操作电源 输入测量电流 电流互感器(另售) 端子类型
单相2线式
单相3线式
三相3线式
三相4线式
100-240V AC 50A
100A
250A
400A
600A
专用型
5A/50A/100A/250A/400A/600A
螺钉端子
(M3 +/- 螺钉)

专用电流互感器(CT)

专用电流传感器(CT)和主体不在同一包装内。
请务必根据配电方式来购买专用CT。(使用二次边5ACT时,需要使用AKW4801C。)

额定1次侧电流 订货产品号


5A/50A AKW4801C
100A AKW4802C
250A AKW4803C
400A AKW4804C
600A new
AKW4808C


50A/100A AKW4506C
250A/400A AKW4507C
600A AKW4508C

额定・性能概要

测定项目

测定项目 单位 数据显示范围
瞬时功率(有效) kW 0.00 ~ 9999.99
累计用电量(有效) kWh/ MWh

0.00 ~ 9999.99MWh
9位显示时:0.00 ~ 9999999.99kWh

电流 R电流 A 0.0 ~ 6000.0
S电流 A 0.0 ~ 6000.0
T电流 A 0.0 ~ 6000.0
电压 R(RS)电压 V 0.0 ~ 9999.9
S(RT)电压 V 0.0 ~ 9999.9
T(TS)电压 V 0.0 ~ 9999.9
电费 ※   0.00 ~ 999999

二氧化碳换算值

kg-CO2 0.00 ~ 999999
功率因数   0.00~1.00(有超前(-)、滞后的识别)
(但是仅限位相角为 θ=-90 ~ +90度的范围内)
电源频率   47.5 ~ 63.0Hz
计时 ON 时间 h(Hour) 0.0 ~ 99999.9
OFF 时间 h(Hour) 0.0 ~ 99999.9
脉冲计数器   0 ~ 999999
简易需求 当前需求 kW 0.00 ~ 9999.99
预测需求 kW 0.00 ~ 9999.99
预测需求
目标比率
% 0.00 ~ 9999.9
目的在于节能,用于进行自主管理,不能将其用作电费付款计算。
另外,因为不是计量法规定的指定机构进行合格认证的特定计量器,不能将其当作用电量证明使用。
通过需求功能算出的需求值与实际需求电力可能会有出入。

额定值及性能概要

本体规格


项目 规格
额定操作电压 100-240V AC
额定频率 50/ 60Hz通用
额定消耗功率 8VA(AC200V 25℃)
允许操作电压范围 85-264V AC(额定操作电压的85% ~ 110%)
允许瞬时停电时间 10ms
使用环境温度 -10℃ ~ +50℃(保存温度为-25℃ ~ +70℃)
使用环境湿度 30 ~ 85%RH(20℃ 应无凝露)
耐电压(初始値)

绝缘的电路之间:2000V/1min

外壳 ⇔ 所有端子
绝缘电路之间
・所有操作电源端子 ⇔ 所有模拟输出端子 ※1
・所有操作电源端子 ⇔ 所有脉冲输入端子
・RS485 ⇔ 所有其他端子
・所有脉冲输入端子 ⇔ 所有其他端子

绝缘电阻(初始値) 与耐电压的测量部位相同:100MΩ以上
(DC500V兆欧表测试)
耐久振动 10 ~ 55Hz(周期1分钟) 片振幅:0.375mm(上下、左右、前后各个方向: 1小时)
耐久冲击 294m/s2以上(上下、左右、前后各个方向5次)
显示方式 带背光灯的LCD
上段显示:绿色 4位16段 字符高度:6.5mm
下段显示:琥珀色 6位7段 字符高度:7.5mm
停电存储方式 EEPROM(改写次数100万次以上)
记忆内容:各种设定值、各种测定值
外形 75x90x50mm
重量 约180g(不包含电池)
※1

模拟输入端子:No.4 ~ 6

输入规格

功率输入规格


项目 规格
相位及线式 单相2线、单相3线、三相3线、三相4线(共用)
输入电压 额定 单相2线 0-440V AC (线间电压)
单相3线 0-220V AC (相电压)
三相3线 0-440V AC (线间电压)
三相4线 0-254V AC (相电压)
允许测量电压 单相2线 0-528V AC (线间电压) 额定输入电压的120%
单相3线 0-264V AC (相电压)
三相3线 0-528V AC (线间电压)
三相4线 0-300V AC (相电压)
VT比 1.00 ~ 99.99 (可在设置模式下设置)
※对超过440V AC(允许测量电压 )的负载进行测量的情况下,需要使用一个计量仪器用变压器(VT)。(市售VT的二次边额定为110V)。
输入电流 1次边额定

使用专用CT的情况下
・5A/50A/100A/250A/400A/600A (可在设置模式下进行选择)
使用2次边5A CT的情况下
・1 ~ 4000A (可在设置模式下设置)
※600A以上将5A用专用CT和二次边额定电流5A的市售(已设)CT进行组合使用

特殊功能 切断电流 1.0 ~ 50.0%F.S (可在设置模式下设置)
切断电压 额定电压的5%以下(根据额定电压×0.05×VT比被要求的电压值以下)(固定)
精度
(不包括CT・VT
的误差)
指示精度 累计用电量
瞬时功率
电费
二氧化碳换算值
±(2.0% F.S.+1 digit)
但是5ACT模式是±(2.5%F.S.+1 digit)
(at 20℃、额定输入、额定周波数、力率1)
*精度保证范围:额定电流的5~100%
电流 ±(1.0% F.S.+1digit)
但是5ACT模式是±(2.5%F.S.+1digit)
(at 20℃、额定输入、额定周波数、力率1)
*精度保证范围:额定电流的5~100%
电压 ±(1.0% F.S.+1digit) (at 20℃、额定输入、额定周波数、力率1)
计时器 ±(0.01%+1digit)( at 20℃)
(电源启动、电流通电启动的情况下
±(0.01%+1S+1digit)( at 20℃))
温度特性 ±(1.0% F.S.+1digit)
但是5ACT模式是±(1.5%F.S.+1digit)
(-10~50℃的范围、额定输入、功率因数1)
频率特性 ±(1.0% F.S.+1digit)
但是5ACT模式是±(1.5%F.S.+1digit)
(对于额定频率基准下频率数±5%变化、额定输入、功率因数1)

脉冲输入规格


项目 规格
输入模式 加计算(固定)
最高计数速度

2kHz /30Hz (可在设置模式下进行选择)

脉冲输入(最小输入信号宽度) 0.25ms(选择2kHz时) /16.7ms(选择30Hz时)
ON:OFF 比= 1 : 1
输入信号 触点/无触点(开路集电极)
・联络时阻抗:1kΩ以下
・短路时残留电压:2V 以下
・开路时阻抗:100kΩ以上
模式 HOLD (超过计数)
预设参数设置 小数点

可设置到小数点后3位

范围 0.001 ~ 100.000 (可在设置模式下设置)

需求监控用脉冲输入规格


项目 规格
输入方式 脉冲输入或者开路集电极输入
脉冲参数 50000(pulse/kWh)/2000(pulse/kWh)
最小脉宽 0.25ms(选择2kHz时)/16.7ms(选择30Hz时)
脉冲比 0.001~100.000 kWh/1pulse

输出规格

脉冲出力(晶体管输出)规格


项目 规格
输出点数 1点
绝缘方式 光耦合器
输出形式 开路集电极
输出容量 100mA 30V DC
脉宽(累计功率量脉冲输出时) 约100ms
ON时最大压降 1.5V以下
OFF时漏电流 100µA以下
脉冲输出单位 0.001/0.01/0.1/1/10/100kWh/功率警报(AL-P)/ 电流警报(AL-C)/ 待机功率警报(AL-S) /计数器输出(Cnt) /需求警报(DEM)

对于可测量的最小的脉冲输出单位,建议设置为1秒钟的输出脉冲小于4个脉冲。
计算方法(脉冲输出单位:PL-P的值)>( 最大测量功率[kW])/(3600[s]×4[脉冲/s])
将脉冲输出单位设置为1秒钟输出4个脉冲以上时,可能会出现错误计数。
脉冲输出单位中OFF时间较短时,可能会因所连接的计数器、PLC而发生错误计数。
脉冲输出输出状态可以在通信(输出接点状态)下进行确认。

通信规格


项目 规格
电气规格 符合RS485
通信协议 MEWTOCOL/MODBUS(RTU)(可在设置模式下进行选择)
绝缘类型 内部电路和绝缘
连接台数 99台(最大)※2、※3
传输距离 1,200m ※1
传输速度 38400/19200/9600/4800/2400bps(可在设置模式下进行选择)
传输
格式
数据长 8bit / 7bit (可在设置模式下进行选择) ※4
奇偶校验 无/奇数/偶数 (可在设置模式下进行选择)
停止位 1bit (固定)
通信方式 半双工方式
同期方式 异步通信方式
终端电阻 约120Ω(内置)
※1

连接带有RS485接口的市售设备时,请通过实际设备进行确认。
另外,连接台数、传输距离、通信速度可能会因所连接的机器和传输线路而发生改变。

※2 建议在计算机侧的RS-485变换器使用LINE EYE公司生产的SI-35、SI-35USB型。
※3 当使用SI-35、SI-35USB或本公司生产的PLC(可连接99台机型)时,最多可连接99台。
如果该系统和其他设备配合使用,最多可连接31台。
※4 对于通信RS485的MODBUS(RTU)协议,仅限在数据长为8bit下动作。

RS485通信 推荐电缆

电缆 导体 绝缘体 电缆直径 等效电缆举例
尺寸 电阻值(at20℃) 材质 厚度
双绞线
屏蔽电缆
1.25mm2(AWG16)以上 最大16.8Ω/km 聚乙烯 最大0.5mm 约8.5mm 日立电线KPEV-S1.25mm2×1P
Belden社9860
0.5mm2(AWG20)以上 最大33.4Ω/km 聚乙烯 最大0.5mm 约7.8mm 日立电线KPEV-S0.5mm2×1P
Belden社9207
VCTF 0.75mm2(AWG18)以上 最大25.1Ω/km 聚氯乙烯 最大0.6mm 约6.6mm VCTF0.75mm2×2C(JIS)
电缆 双绞线屏蔽电缆 VCTF
截面图
※1 请使用屏蔽型的双绞电缆。
※2 请只使用一种传输电缆。请勿混合使用两种以上的传输电缆。
※3 在干扰环境恶劣的地方,请使用带屏蔽的双绞电缆。

需求规格


项目 规格
需求时限 30分钟固定时限
时限方式 主体同步时刻(测量电压的同步频率)
有同步补正/没有补正(可选择设定模式)
数据更新时间 1分钟
数据监测对象 电力传感器(CT)输入/脉冲输入 选择※1
测定项目 当前值(1秒更新)、预测值(1分钟更新)
画面表示 当前需求、预测需求、需求目标值
预测需求目标比率、预测记录、最大月别需求记录
保存数据(主体存储) 最大月别需求记录 13记录(13个月份)
需求记录 336记录(7天)
需求警报※2 显示 主体上部分「D」的一亮一灭
输出 1电路
需求警报时,置ON输出(脉冲输出端子)
需求警报待机时间 1~30分钟
停电补偿 最大月别需求记录、需求记录、当前需求、以往最大需求
※1 脉冲输入在需求监测下的时候,请输入在记载的脉冲输入规格以上的脉冲宽度。脉冲宽度没达到脉冲输入的时候,有可能会导致无法正确的进行脉需求测量。
※2 需求警报是当前需求或预测需求在超过目标值的时候,知道显示和输出。同时,输出在脉冲输出单位下,只能选择「需求警报(DEM)」。
※3 停电时需求监控、需求警报也会停止。(需求输出置OFF)

主体存储器规格


项目 规格
记录功能 文件类型1
(瞬时値)
※1
保存周期 60分(每小时0分钟) (固定)
保存数据 (瞬时值)
累计用电量、瞬时功率、电流、电压、功率因数、频率、计数值
保存数据量 每个文件24个记录 (最大约1.5年)
文件类型2
(差分值)
※1
保存周期 60分(每小时0分钟) (固定)
保存数据 (差分值)累计用电量、计数值
保存数据量 每个文件24个记录(最大约1.5年)
文件类型3
(瞬时值详情)
※1
保存周期 1分钟、5分钟、10分钟、15分钟、30分钟、60分钟中选择
(保存时间)
选择1分钟时:毎分00秒
选择5分钟时:每小时00,05,10,15,20,25,30・・・分
选择10分钟时:每小时00,10,20,30,40,50分
选择15分钟时:每小时00,15,30,45分
选择60分钟时:每小时00分
保存数据 累计用电量、瞬时功率、电流、电压、功率因数、频率、计数值
保存数据量 最大5760个记录 约4天 (保存周期1分钟的情况下)
主体显示 每月的累计用电量 (最新1.5年的数据)
每天的累计用电量 (最新1个月的数据)
每小时的累计用电量 (最新24小时的数据)
日历/时钟功能 时间精度 有修正的时候※2
・和测量电压频率同步※3

没有修正的时候
・月差 ±240秒 (50℃下)
・月差 ±70秒 (25℃下)
・月差 ±240秒 (-10℃下)
电池备份内容 时钟测量、日志数据保持
电池寿命※2 约2年 (规格环境温度25度下) (无通电时)
※1

可选择是否将文件类型1、2、3分别保存在设定模式中。不进行设定即开始测量时,所有类型的文件均被保存在存储器内。

※2 有修正的时候,与测量电压频率(自动识别50Hz/60Hz)同步修正。停电时,通过备用电池和内部时钟进行时间测量,没有修正时的精度。可以通过设定模式设定是否有修正。
※3 同步进行的基准周波数是P1-P0端子间的输入测量电压频率。P1-P0端子没有接线的时候,要是没有时间修正动作的就没有修正精度。
同步对基准频率进行异常检测的时候,内部时钟不能进行替换。正常频率检测时,再次对测量电压频率进行同步时间修正。
※4 当电池电量不足时,"BATT"指示灯会闪烁显示。请按照电池更换步骤进行更换。
若主体在高温环境下使用,会缩短电池的使用寿命。

外部存储器规格

SD 存储卡插槽(详细请参照用户手册、商品规格书并正确使用。)


项目 规格
支持的媒介 SD存储卡※1
对应格式标准 依据SD以及SDHC 基准※2
※1

已实施过动作确认的厂家(2011年8月至现在):
Panasonic (株) SD/SDHC Memory Card 2GB、4GB、8GB

※2 不对应UHS规格对应的SDHC存储卡。已确认动作的SD存储卡之外的使用场合,可能会有SD存储卡无法写入日志数据的情况。

SD 存储卡的使用注意事项

存储卡在使用前请进行格式化。

(注1) 对SD存储卡进行初始化时,请从Panasonic主页下载格式化软件。
「Panasonic 主页→客户综合支持→SD/SDHC 存储卡综合页面
→软件下载一览表 http://panasonic.jp/support/sd_w/download (2012年2月到现在)
使用计算机上的一般软件进行初始化时,初始化后的SD存储卡的文件系统并不符合SD存储卡基准。
(注2) 发生以下情况时,SD存储卡内所保存的数据可能会出现丢失。
对于记录数据的损失以及其他直接、或者间接伤害,本公司概不承担任何责任,敬请谅解。
1)用户或者第三方错误使用SD存储卡时
2)SD存储卡受到静电或者电气干扰的影响时
3)在主体SD存储卡的访问指示灯闪烁过程中(写入数据的过程中),将卡取出或者切断主体电源时
*建议将重要的数据保存到其他媒介,并经常进行备份。
(注3) KW1M-H生成的文件夹内的数据日志请定期删除或者转移到别的文件夹里。(基准:常插入状态在1个月的程度)
或者,插入SD存储卡的时候,KW2G-H生成的文件夹内的数据日志请尽量删除。
(注4) 定期检查等,在本产品电源置OFF时,请将SD存储卡取出。取出之后将电源置OFF。如果在SD存储卡存储中切断电源的话,有可能会导致SD存储卡或者本产品损坏。

尺寸图

  • 单位mm

  • 1.尺寸图(KW1M-H)
  • 2.尺寸图(专用电流传感器CT)
  • 3.端子排列・接线图(KW1M-H)


(专用电流传感器CT 分割型 5A/50A 用)AKW4801C

(专用电流传感器CT 分割型 100A 用)AKW4802C

(专用电流传感器CT 分割型 250A 用)AKW4803C

(专用电流传感器CT 分割型 400A 用)AKW4804C

(专用电流传感器CT 分割型 600A 用)AKW4808C

(专用电流传感器CT 贯通型 50A/100A 用)AKW4506C

(专用电流传感器CT 贯通型 250A/400A、600A 用)AKW4507C、AKW4508C

端子排列・接线图

端子接线时应严格按照端子排列、接线图进行,检查并确保正确无误。
接线完成后,为安全起见,请务必安装好附带的端子盖。

端子排列


配线上的注意

  • 1.请使用0.5~0.6N・m的锁紧扭矩来拧紧端子螺钉,避免发生松动。使用压接端子的情况下,请使用适合M3螺钉的带绝缘套管的压接端子。
  • 2.为了保护设备,请在操作电源中另外设置电源开关和断路器。另外,测量电压输入端子中未内置电源开关、断路器以及保险丝。请务必另外设置这些装置。
  • 3.对于操作电源以及测量电压输入端子的配线,建议使用横截面积为0.75~1.25mm2的电线。
  • 4.各种电线请使用不易燃烧的电线(UL线等)。


主体接线图

为了安全、保护主体和确保维护性,请在测量仪器电压输入部、操作电源部设置断路器(3~15A)等。在低压回路,VT(测量用变压器)、CT(电流互感器)不要2次侧接地。


定额输入电压的负载测量时(100-200V、400V)


单相2线式的接线 ※需要1个电流互感器(CT)。

单相3线式/三相3线式的接线 ※需要2个电流互感器(CT)。

三相4线式的接线 ※需要3个电流互感器(CT)。

负载测定时超出额定输入电压

负载测定时超出额定输入电压(440VAC)、需要计量仪器用变压器(VT)。请使用市售的2次边额定110V的产品。计量仪器以外的变压器不能正常的测量。在低压回路,VT(计量仪器用变压器)、CT(电流互感器)不要2次侧接地。


单相2线式
单相3线式/ 三相3线式
三相4线式
