KW9M电力监控表

  • 电力监控・分项计量用电力监控表。新增KW9M-A。new
  • 产品型号：KW9M电力监控表
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

1台设备兼顾节能和电力品质监控

标准型
AKW91110
AKW91110
多功能型
AKW92112 NEW
AKW92112
CE※1
※1 符合低电压・EMC指令

2014年7月
对使用便利性进行了升级

标准型・多功能型共通

  • 通信重置功能的追加


标准型(多功能性已对应)

  • 电力测量精度提升


特点

共通

多功能型


美观的LCD背光灯，大画面，统一显示各相、总电力。

美观的LCD背光灯 4行显示

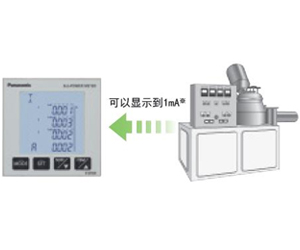

即使是1mA起的小电流，也可显示。

可监控待机功率，为节能做出贡献。

即使是1mA起的小电流，也可显示。

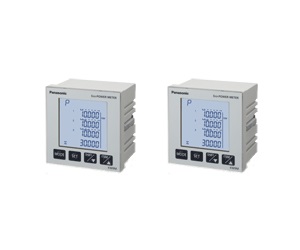

电源相同，单相2线的情况下，最多可同时测量3电路。

电源相同，单相2线的情况下，最多可同时测量3电路。

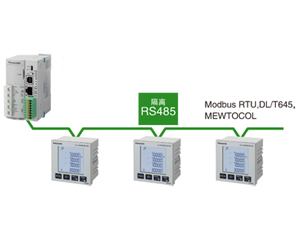

可连接DLL※记录数据，并实现可视化。

另外，还可通过E-Mail将报警通报到手机等上。
※DLL是 Data Logger Light 的简称。

可连接DLL记录数据，并实现可视化

可直接连接已安装的通用大容量CT(二次边1A/5A型)，进行测量。

※不能使用电力监控表专用CT。请使用二次边1A/5A CT。

电力监控表的测量精度不包含CT误差。使用其他电力监控表系列进行测量时，需要使用2个CT，但是使用KW9M时，只需1个CT即可直接输入，而测量精度也高于其他电力监控表系列。

可直接连接已安装的通用大容量CT(二次边1A/5A型)，进行测量

使用可视化软件，为能源管理提供支持。

通过对消费电力的分析帮助您提高设备利用效率。

KW Watcher

能源管理使DLL收集到的数据实现图表化的软件。
■ 设备累计用能柱状图、饼图
■ 时间段、各设备用能比较图
■ 数值显示功能
■ 图表自动更新功能
※使用KW Watcher时，不能同时将3相显示为图表(最多可显示2个比较图表。)

能源管理使DLL收集到的数据实现图表化的免费软件。

可以简易地在PC上设置动作设定软件Configurator KW9M

Configurator KW9M

■KW9M 电力监控表各种设定值的确认、变更

  • 因为可以同时对多台KW9M电力监控表进行设定，节省了分别对每台进行设定的时间。
  • 读取1台KW9M电力监控表设定值，可以对其余的KW9M电力监控表进行拷贝。
  • 可以选择任意的寄存器号码设定KW9M电力监控表。

■KW9M 电力监控表测量值的监控、记录功能

  • 实现任意测量项目的监控、记录。


Configurator KW9M的画面效果

简易需量功能。还对应海外需求!

当前需量或者预测需量达到已设定的需量目标值以上时，将会报警输出，通知客户，有助于削减电费。
配备有国内需量、以IEC规格为准的两种需量功能，在国外也可使用。
※KW9M标准型是依据IEC规格只搭载了需量测量功能。

系统构成示例

系统构成示例
※ 请将简易需量用作参考值。因该功能所使用的时刻为电力监控表的设定时刻，因此可能会与电力公司管理的30分钟最大需求用电量(需量电度表)所显示的时刻有所不同。
※ 还对应CT输入(电力测量)。

谐波测量

各种变频设备、荧光灯照明等均容易产生谐波。
造成精密机器等发生误动作。

谐波测量
※KW9M标准型仅限搭载THD测量功能。

相间不平衡改善 [多功能型]

变压器采用V形连接或者存在加热器等不平衡时，易引起各相电压不平衡，造成马达等扭矩不足，发热并寿命缩短。

相间不平衡改善

如使用改进型，还可利用第四个CT测量N相，检测漏电。[多功能型]

如使用改进型，还可利用第四个CT测量N相，检测漏电。

配备I/O，对应各种输入输出[多功能型]

脉冲输入2点
同时对电力量以外的数据(生产量、流量等)进行测量。
采用时钟校准的触发输入，可实现时间同步。

脉冲输出2点
采用PhotoMOS输出，还可连接对应NPN输入和PNP输入
的设备。

配备I/O，对应各种输入输出

配备丰富的记录功能

[多功能型]

项目 记录数
测量值的月份最大值
月份最小值
(带时间戳※) 		电力 12个月
电流 12个月
电压 12个月
功率因数 12个月
电源频率 12个月
电流不平衡度 12个月
电压不平衡度 12个月
最大需量
(有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流)
(带发生时间的时间戳) 		12个月、过去最大
电源品质※
(带活动发生时刻、
发生期间的时间戳) 		瞬间停电 最多10个记录
过压 最多10个记录
欠压 最多10个记录
过流 最多10个记录
欠流 最多10个记录

※对于时间戳和电源品质，可利用通信读取值，并进行确认。无法通过画面显示进行确认。

[标准型]

项目 记录数
最大需量
(有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流) 		过去最大(各1个记录)

种类

品名 相和线式 输入测量电压 输入测量电流 订货产品号
KW9M电力监控表
标准型 		单相2线
单相3线
三相3线
三相4线
(共用) 		0～500V AC 1～65,535A AKW91110
KW9M电力监控表
多功能型 		AKW92112

※　不可以使用专用电流互感器 (CT)。请使用2次边1A/5A的CT。

额定・性能概要

功能概要

种类 标准型 多功能型
测
量
项
目 		有功功率 各相,Total <Import(正向)、Export(反向)>
无功功率 各相,Total <Import(正向)、Export(反向)>
视在功率 各相,Total
电力需量 依据IEC61557-12需量 依据IEC61557-12需量
30分钟需量
峰值需量
有功功率量 各相,Total <Import(正向)、Export(反向)>
无功功率量 各相,Total <Import(正向)、Export(反向)>
视在功率量 各相,Total
电流 各相,平均电流 各相,N相(三相4线时),平均电流
电流不平衡度 - Total(N相除外)
电流THD 各相
谐波电流 - 各相(2次～31次)
电流需量 各相电流需量
电压 线间电压(各线间,平均)、相电压(各相,平均)
电压不平衡度 - Total
电压THD 线间、相电压
谐波电压 - 线间、相电压(2次～31次)
功率因数 各相,平均
电源频率 各相,平均
脉冲计数值(累计脉冲) - 2点
温度 环境温度
日历(时钟) - 内部时钟
输入 - 2点
输出 - 2点

※ 根据IEC61557-12中[测量以及测量设备(PMD)]的国际标准。

测量项目

各种类


种类 标准型 多功能型
项目 单位 数值显示范围 当前值
(瞬时值) 		当前值
(瞬时值) 		最大值
(MAX.) 		最小值
(MIN.)
瞬时功率 有功 kW -99999～0.000～99999 ● ● ● ●
无功 kvar
视在 kVA
总电量
(import) 		有功 kWh 0.00～9999999.9
*总电量累计电力为：
0.000～29999999 		● ● - -
无功 kvarh
视在 kVAh
各时间段
(4种)
电量
(import) 		有功 kWh 0.00～9999999.9 - ● - -
无功 kvarh
视在 kVAh
总反向
电量(export) 		有功 kWh 0.000～9999999.9
*总电量累计电力为：
0.000～29999999 		● ● - -
无功 kvarh
各时间段反向
电量(export) 		有功 kWh 0.000～9999999.9 - ● - -
无功 kvarh
电流 A 0.000～99999 ● ● ● ●
  三相4线时的N相 A - ● ● ●
电压(相电压、线间电压) V 0.00～99999 ● ● ● ●
  功率因数 -1.000～0.000～1.000 ● ● ● ●
电源频率 Hz 0.00～99.99 ● ● ● ●
脉冲计数值 0.000～99999999 - ● - -
电量换算值 总 0.000～9999999.9 ● ● - -
各时间段 - ● - -
温度 ℃ -100.0～100.0 ● ● - -
日历/时钟 2000年1月1日 00时00分00秒～
2099年12月31日 23时59分59秒 		- ● - -

※ 数值显示范围是指本体显示部可显示的范围，不是可测量范围。

电力品质


项目 单位 数值显示范围 当前值
(瞬时值) 		最大值
(MAX.) 		最小值
(MIN.)
电流不平衡度※1 各相 % 0.000～999.99 ● ● ●
电压不平衡度※1 各相 % 0.000～999.99 ● - -
电流THD(总谐波畸变率) 各相 % 0.000～400.00 ● - -
电压THD(总谐波畸变率) 各相 % 0.000～400.00 ● - -
谐波电流(2-31次)※1 各相 % 0.000～400.00 ● - -
谐波电压(2-31次)※1 相 % 0.000～400.00 ● - -
线间 % 0.000～400.00 ● - -

※ 测量电压在额定频率(商用频率)以外时，THD(总谐波畸变率)稳定之前可能需要时间。
※1 仅限多功能型

需量测量


项目 单位 数值显示范围 当前值
(瞬时值) 		最大值
(MAX.) 		最小值
(MIN.)
当前需量 有效 kW 0.000～99999 ● ● -
无效 kvar
视在 kVA
反向有功 kW
反向无功 kvar
电流 A
预测需量※1 ※2 kW 0.000～99999 ● - -
预测需量目标比率※1 ※2 % 0.000～99999 ● - -
脉冲换算电流量※1 ※2 kWh 0.000～999999.99 ● - -

※ 请把需量功能作为标准使用。
通过需量功能被算出的需量值，不能得到保证。
※1 仅限多功能型
※2 仅限选择30分钟需求时(多功能型)

记录功能

多功能型

项目 记录数
测量值的月份最大值
月份最小值
(带时间戳※) 		电力 12个月
电流 12个月
电压 12个月
功率因数 12个月
电源频率 12个月
电流不平衡度 12个月
电压不平衡度 12个月
最大需量
(有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流)
(带发生时间的时间戳) 		12个月、过去最大
电源品质※
(带活动发生时刻、
发生期间的时间戳) 		瞬间停电 最多10个记录
过压 最多10个记录
欠压 最多10个记录
过流 最多10个记录
欠流 最多10个记录

※ 对于时间戳和电源品质，可利用通信读取值，并进行确认。无法通过画面显示进行确认。

标准型

项目 记录数
最大需量
(有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流) 		过去最大(各1个记录)

用语解说

电力监控表的定义如下所示。

THD(总谐波失真) 相对于电压或者电流的基本波，高次谐波成分的整体比率(失真程度)。THD值越低，表明失真程度越小。
高次谐波 在正弦波群中，除具备基本频率的正弦波(基本波)以外的正弦波。
高次谐波的频率是基本波的整数倍，频率达到正弦波(基本波)2倍(二分之一的波长)的高次谐波被称为第2高次谐波，而频率达到n倍(n分之一波长)的高次谐波则被称为第n高次谐波。
电压不平衡度 负载不平衡所造成的各相电压互不相同的程度。
在电力监控表中，利用以下计算公式求出电压不平衡度。
(所有相的最大(或者最小)电压值－各相的平均电压值) ÷ 各相的平均电压值× 100　(%)
电压不平衡度 负载不平衡所造成的各相电压互不相同的程度。
在电力监控表中，利用以下计算公式求出电压不平衡度。
(所有相的最大(或者最小) 电压值－各相的平均电压值) ÷ 各相的平均电压值× 100　(%)
欠电压 设定相对于额定电压的比率，并以该值为阈值，进行检测。
达到设定比率以下，且该状态持续100ms以上，则判定为欠电压。
过电流 设定相对于额定电流的比率，并以该值为阈值，进行检测。
达到设定比率以上，且该状态持续100ms以上，则判定为过电流。
欠电流 设定相对于额定电流的比率，并以该值为阈值，进行检测。
达到设定比率以下，且该状态持续100ms以上，则判定为欠电流。
瞬时停电 不足额定电压5%的电压如持续100ms以上，则检测为瞬时停电。
IEC61557-12需求 以IEC61557-12“测量或监控设备(PMD)”为准的需求。
  滑块
间隔需求 		利用CT传感器所测得的电力，按照已设定的间隔(时间宽度)计算需求。
在1~60分钟(以1分钟为刻度)的范围内设定电力间隔，按照快要结束时的间隔计算需求值。按照已设定的各个时间开始执行间隔。
固定块
间隔需求 		利用CT传感器所测得的电力，按照已设定的间隔(时间宽度)计算需求。
在1~60分钟(以1分钟为刻度)的范围内设定电力间隔，按照快要结束时的间隔计算需求值。1个间隔结束后，开始执行下一个间隔。
电流需求 利用热动形双金属方式，按照已设定的间隔，测量平均电流(需要电流)，并将其最大值作为最大需求电流，计算需求。
30分需求 利用CT传感器所测得的电力、或者电力公司所使用的测量仪器：电力需求用测量仪器和带脉冲输出的电度表等的使用脉冲(电力量脉冲)，计算需求。
测量30分钟(每小时的0分～30分、30分～60分的30分钟)的用电量，并求出平均使用电力(kW)。然后，保存1个月的最大值，并进行显示。
峰值需求 将1个月内所测得的瞬时电力(有功/无功/视在/再生有功/再生无功)的最大值作为最大需求，并按照4个时间段保存12个月的数据。

本体规格

种类 标准型 多功能型
操作电压 AC 85～264V
DC 100～300V
额定频率 50/60Hz
消费电力 约5VA(AC240V　25℃时) 约6VA(AC240V　25℃时)
约3W(DC240V　25℃时) 约3W(DC240V　25℃时)
冲击电流 30A以下(AC/DC240V　25℃时)
允许瞬时停电时间 10ms
使用环境温度 精度保证-10～+55℃
动作保证-25～+55℃
保存-25～+70℃
使用环境湿度 30～85％RH(at 20℃时 无结露状态)
耐电压(初始值) 绝缘回路间：2000V/1min 绝缘回路间：1500V/1min
●所有外壳⇔端子
●绝缘回路间
・所有操作电源端子⇔所有其他端子
・所有RS485端子⇔所有其他端子
・所有测量电流输入端子⇔所有其他端子 		●所有外壳⇔端子
●绝缘回路间
・所有操作电源端子⇔所有其他端子
・所有RS485端子⇔所有其他端子
・所有测量电流输入端子⇔所有其他端子
・所有脉冲输入端子⇔所有其他端子
・所有脉冲输出端子⇔所有其他端子
绝缘电阻(初始值) 绝缘回路间：100MΩ以上
耐久振动 10～150Hz(周期7.5分) 单向振幅：0.075mm(上下、左右、前后各方向：1小时)
10～55Hz(周期1分) 单向振幅：0.375mm(上下、左右、前后各方向：1小时)
耐久冲击 294m/s2以上(上下、左右、前后各方向5次)
显示方式 带背光灯LCD
显示更新时间 100-1000ms (可在设定模式下选择)
停电存储方式(电源OFF时) 内部存储(改写次数1010以上)
时钟
功能 		范围 - 2000年1月1日00时00分00秒 ～
2099年12月31日23时59分59秒(对应闰年)
时钟精度 月差15秒以下(25℃时)
时钟备份时间 约1个月
(二次电池备份。*48小时以上通电后 电源切断时 23℃时)
保护构造 前面:IP51 后面:IP20
海拔高度 2000m以下
过压等级 2
污染度 II
外形 96*96*56mm(无端子台) 96*96*68mm(含端子台)
重量 约450g 约480g(含内置二次电池)

测量规格

种类 标准型 多功能型
测量数据 AC正弦波
相线式 单相2线式(最大3CH)、单相3线式、三相3线式、三相4线式(共用)
适用电力系统 100V等级、200V等级、400V等级
测量频率 50/60Hz
采样
速度 		采样 1.024MHz(约1.0μs) 1.024MHz(约1.0μs)
数据
更新 		瞬时值 100ms 100ms
谐波 2.25s 22.5s(2至31次数值)
电压 直接输入
电压 		单相2线式 L-L 0-500V AC
单相3线式 L-L 0-500V AC
L-N 0-250V AC
三相3线式 L-L 0-500V AC
三相4线式 L-L 0-500V AC
L-N 0-289V AC
阻抗 2MΩ以上(L-N; V1/V2/V3-Vn)
分辨率 0.01V
电力损失 约0.2VA(L-N; V1/V2/V3-Vn)
精度※1 0.2%
*单相3线式的2相电压、
三相3线式的3-1间电压、
三相4线式的线间电压为0.5%
VT比 1.00-600.00(可在设定模式下选择)
*超过额定负载时需要使用变压器(VT)
(VT的2次侧额定110V)
*直接输入时的VT比为1.00
电流 输入电流
(CT使用) 		1次侧电流 65,535A以下
2次侧电流 1A或5A(可在设定模式下选择)
最大电流 10A(额定电流的200%)
过负载耐量 额定电流的1,000%、3秒
分辨率 0.001A
电力损失 约0.2VA(各CT K-L间)
精度※1 0.2%※2
 ※单相3线式的2(N)相电流、
三相3线式的2(S)相电流为0.5%
功率 精度※1 0.5%
有功功率Class 0.5S(IEC 62053-22)
无功功率Class 2(IEC 62053-23)
温度 精度 ±5.0℃(周围温度实施補正后(可在设定模式下选择))
通电后经过2小时后

※1 不包括CT(电流互感器)、VT(测量仪器用变压器)的误差。
※2 关于不足额定值5%的电流，因CT的设定而异，可能会超出精度的保证范围(最大误差：0.5%)。
※ 从CT二次边额定值的0.1%开始可进行测量。
※ IEC62053为电量测量设备的国际标准。

输出规格

(限多功能型)

输出点数 2点　※通道间绝缘
绝缘方式 PhotoMOS
输出形式 1a
输出容量 100mA, 30V AC/DC
输出模式
(可在设定模式下选择OUT1/2) 		・累计功率脉冲
・各种报警/事件(脉冲输入)输出　(可在设置模式下进行设定)
累积脉冲输出 脉宽 约100ms
脉冲
输出单位 		0.0001kWh／0.001kWh／0.01kWh／0.1kWh／1kWh／10kWh／100kWh
报警输出
事件输出 		种类 待机功率报警/欠压报警/过压报警/瞬停报警/
欠流报警/电流报警 /瞬时有功功率报警/
瞬时无功功率报警/瞬时视在功率报警/
功率因数报警/过频报警/欠频报警/
谐波电压报警/谐波电流报警/电压THD报警/
电流THD报警/电压不平衡报警/电流不平衡报警/
电力需量报警/电流需量报警/计数输出/
电平输出(外部控制)
恢复方法 自复位(低于设置值的情况下)/重置
保护元件 压敏电阻※1

※1 作为保护元件，在本体内部配置有压敏电阻。
在受到浪涌影响的场所中使用时，请在外部安装保护装置。

注意事项

(1) 如果每秒1脉冲以上输出设定为脉冲输出单位时，电力监控表不能正常输出脉冲。
(2) 如果脉冲输出单位OFF时间短时，根据被连接的计数器和PLC(可编程控制器)的不同，有误计算的可能。


输入规格

(仅多功能型)

输入点数 2点*CH间非隔离(COM共通)
隔离方式 输入专用隔离(与其它功能端子隔离)
输入方式 接点/无电压a接点 或 开路集电极(内部电源驱动)
输入信号 无电压输入 ・短路时阻抗；1kΩ以下
(短路电流、约10mA以下)
・短路时剩余电压：3V以下
・开放时阻抗；100kΩ以上
输入模式 IN1 脉冲输入 或 外部设备的输出信号时钟同步
IN2 脉冲输入
最高计数速度 IN1 30Hz(选择脉冲输入时)
IN2 2000Hz/30Hz
最小输入信号宽 IN1 16.7ms ON ：OFF比＝1 ：1
IN2 0.25ms(选择2000Hz时)/16.7ms(选择30Hz时)
ON ：OFF比＝1 ：1
预分频设定 小数点 可设定到小数点以下3位
范围 0.001～100.000(可在设定模式下选择)
输出模式(选择脉冲输出时) HOLD
保护元件 齐纳二极管

需量监控·控制规格

标准型仅对应●标识的项目。

尺寸图

  • 单位mm
需量方式 ・ 峰值需量
・ 依据IEC61557-12需量●
 1. 滑动式间隔需量
 2. 固定式间隔需量
 3. 电流需量
・30分钟需量
(可在设置模式下进行选择)
需量监控对象 电流互感器(CT)输入(IEC需量/30分钟需量) ●
累积脉冲输入(仅30分钟需量)(可在设置模式下进行选择)
需量时限 依据IEC61557-12需量● 1～60分钟(可在设置模式下进行设定)
30分钟需量 30分钟(固定)
需量测量项目 当前值、预测值(仅30分需量)
需量预测方式※1 倾向1分钟的算出方式(加算)
需量经过时间的平均算出方式(平均)
(可在设置模式下进行选择)
需量数据更新时间● 1分钟
需量待机(覆盖)时间 1～30分钟(可在设置模式下进行选择)
显示 依据IEC61557-12需量● 当前需量(有功/无功/视在/反向有功/反向无功/电流)
30分钟需量 电力需量(有功功率)、预测需量、需量目标值、
预测需量目标比率、电流当前需量
按月最大需量记录、过去最大需量
保存数据 按月最大需量12个月分(月单位)、过去最大需量●
时限同步方式 外部时刻同步
(根据IN1的脉冲输入，时刻同步可在设置模式下进行选择)
外部时限
同步信号
输入规格
<IN1> 		输入端子 IN1
输入方式 无电压a接点　或者集电极开路(内部电源驱动)
脉冲输入条件 脉宽 50ms以上
工作电压/电流 5VDC 10mA
信号公共端 共通公共端(IN2; 与脉冲输入共通)
脉冲
输入规格
<IN2> 		输入端子 IN2

外形尺寸图

面板开槽尺寸图

并排安装时请注意确保足够的间隔。
参考间隔：上下左右 130mm(本体中心距离)

1) 请将安装金具从本体上卸下。
2) 把本体从面板前方插入方孔。
3) 将安装金具嵌入外壳左右的沟槽内,均匀拧紧螺钉，并确认是否有松动。
(锁紧扭矩:0.2-0.3N･m)
螺钉切勿拧得太紧，否则容易发生变形，敬请注意。
・ 可安装面板的厚度:1-5mm

端子排列・接线图

关于端子接线

  • 请参考端子排列•接线图，正确接线。
  • 为安全起见，并保护设备，请务必在操作电源输入部连接熔断器或断路器。另外，测量电压输入端子中并未内置电源开关、断路器以及熔断器。请务必在本体附近另外设置这些装置。
  • 在完成所有配线之前，请勿打开操作电源。
  • 一次边通电时，CT二次边请勿开路。另外，CT的一次边通电时，请勿拆下端子台。否则会引起触电，造成CT故障。


背面图

使用后，请揭下标签，拆下电池，并按照所在地区的规定报废。

<端子台A/B规格>
螺丝尺寸: M2.5
锁紧扭矩: 0.4-0.5N･m
可连接电线(推荐压接端子):
单线0.13-4mm2(AWG26-12)
绞线0.2-4mm2(AWG24-12)
2线连接时(同一尺寸电线 2 根连接)
单线/双线2根ｘ 0.5-2.1mm2(AWG20-14)

< 端子台C规格>
螺丝尺寸: M2.0
锁紧扭矩: 0.2-0.25N･m
可连接电线(推荐压接端子):
单线0.08-1.5mm2(AWG28-16)
双线0.2-1.5mm2(AWG24-16)
导线绝缘层的剥离长度: 7-8 mm

端子排列

※N相测量仅限多功能型

接线图

※测量N相时，请连接CTn。通常测量时，无需连接CTn。

■对超过输入电压规格的负载进行测量时
对超过输入电压规格的负载进行测量时，需要使用测量仪器用变压器(VT)。
对于安装在电压输入部分的VT，请使用二次边电压达到110V的市售测量仪器用变压器。
如使用测量仪器用以外的变压器，则无法正确地进行测量。
在低压回路中，VT(测量仪器用变压器)、CT(电流互感器)的二次边无需实施接地。

对超过输入电压规格的负载进行测量时
售前客服 点击这里给我发消息 点击这里给我发消息 售后客服 点击这里给我发消息
