KW8M电力监控表

  • ・可直接测量400V负载功率・对应三相4线配电方式・可用于大规模的工厂设备・高功能(主机带内存)、2次边1A/5ACT输入型加入商品阵容
  • 产品型号：KW8M电力监控表
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

配备了节能、环保对策所需要的新功能，阵容齐全！

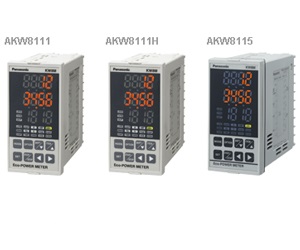

AKW8111
AKW8111H
AKW8115
CE Marking 韩国S标志

2012年1月进行更新，使用更加简便。

  • 1.提高了测量精度
  • 2.扩大了精度保证范围
  • 3.对应逆变电源(1次侧)的测量
  • 4.对应电流互感器(CT)600A输入
  • 5.追加了简易的需求功能。(仅限AKW8111H)


特点

1.可直接测量400V AC负载功率&可对应三相4线配电方式

可对应国内大规模的工厂楼宇的动力负载功率的测定。

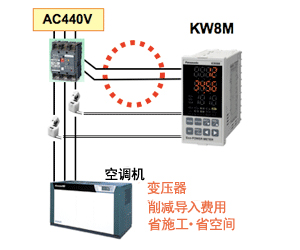

400V　直接输入的提案

2.测量功能的扩充

  • 瞬时功率(有效・无效・表观)
  • 累计用电量(有效・无效・表观)
  • 各相电压・电流表示(单相2线・单相3线・三相3线・三相4线)
  • 频率、功率因数
  • 计时器功能



3.同时测量电力・脉冲的功能


4.对应网络

  • RS485
  • Modbus Protocol
  • MEWTOCOL



※ Modbus Protocol是Modicon Inc.为用于PLC而开发的通信协议。

AKW8111H的特点

1.延续AKW8111的特点


2.内置内存

可将日志数据可保存在主体内存中。


3.内置电池(用于内存备份)

日志数据・时间测量的停电补偿


4.追加选项功能(3项目)

  • 月別／日別／时间的各种累计用电量
  • 任何累计有效功率量
  • 日历/时钟功能



5.追加了简易的需求功能

对于「简易需求功能」，通过对30分钟内平均电力的推算，判断每1分钟电力的功能。
不能对应脉冲输入。只能对应CT输入(电力测量)。
超过设定的需求目标值时，通过需求警报告知。


简易需求的动作概要

当前需求或者预测需求超过设定的需求目标值时，会发生警报输出以及警报显示。

在需求警报设定模式2下，可以设定需求警报解除的时间。
设定时，可以防止在需求目标值附近频繁的警报输出的ON/OFF。

简易需求功能的应用事例
设定目标值，同需求预测值相比较。
要是超过预测值，从脉冲输出部有警报输出，请客户知悉。

AKW8115的特点

1.可以使用2次边输出规格为 1A/5A的电流互感器(CT)

因为不能使用专用CT、请使用市售的2次边1A/5A的电流互感器。


如图(A)以往商品1次边测定400A时，专用CT和已设的CT形成两段构成使用。AKW8115 一次侧4000A以下情况未形成两段构成时，可直接连接。

2.采用新设计

能防止无论是施工时还是施工后的接线错误。


种类

主体

相位和线式 操作电压 输入测量电压 输入测量电流 电流互感器 端子类型 日志
功能 		简易
需求
功能 		订货产品号
单相2线式
单相3线式
三相3线式
三相4线式 		100-240V AC
50/60Hz 		400VAC
100/200VAC

50A
100A
250A
400A
600A

专用型
5A
50A
100A
250A
400A
600A 		螺钉端子
(M3+/-螺钉) 		－ － AKW8111
◯ ◯ AKW8111H
相位和线式 操作电压 输入测量电压 输入电流(互感器的2次边电流) 端子类型 日志
功能 		订货产品号
单相2线式
单相3线式
三相3线式
三相4线式 		100-240V AC
50/60Hz 		400VAC
100/200VAC

4000A以下
(2次边电流　1A　或　5A)

螺钉端子
(M3+/-螺钉) 		－ AKW8115(注1)

(注1)

  • 因为AKW8115无需使用专用CT，请注意不用另行购买。
  • AKW8115请使用4000A以下(2次侧电流1A或者5A)的电流互感器。
  • AKW8115使用的电流互感器(CT)推荐United Research and Development生产分割形CTL-CL系列。
    (采购前，请确认该厂生产的规格。)

专用电流互感器(CT)

专用电流传感器(CT)和主体不在同一包装内。
请务必根据配电方式来购买专用CT。(使用二次边5ACT时，需要使用AKW4801C。)

额定1次侧电流 订货产品号
分
割
型 		5A/50A AKW4801C
100A AKW4802C
250A AKW4803C
400A AKW4804C
600A new
AKW4808C
贯
通
型 		50A/100A AKW4506C
250A/400A AKW4507C
600A AKW4508C

额定・性能概要

测量项目

测量项目 单位 数值显示范围
累计用电量 有效 kWh 0.00～9999999.9
无效 kvarh 0.00～9999999.9
表观 kVAh 0.00～9999999.9
瞬时功率 有效 kW 0.00～9999999.99
无效 kvar

-99999.99～0.00～999999.99

表观 kVA 0.00～9999999.99
电流 CT1相电流 A 0.0～6000
CT2相电流 A 0.0～6000
CT3相电流 A 0.0～6000
电压 P1-P0间电压 V 0.0～9999
P2-P0间电压 V 0.0～9999
P3-P0间电压 V 0.0～9999
电费 ※1 - 0.0～99999999
功率因数 本体表示 0.00～1.00(提前：LEAD、延迟：有LAG　的识别)
通信 -0.99～0.00～1.00(但、位相角θ=-90～0～ +90°C的范围内)
频率 Hz 47.5～63.0
计时器 ON时间 时间 0.0～99999.9
OFF时间
脉冲计数器 - 0～99999999(预设参数1.000的情况下) ※2
简易需求※3 当前需求 kW 0.00～999999.99
预测需求 kW 0.00～999999.99
预测需求
目标比率 		% 0.00～9999.9
※1 电力监控表目的在于节能，用于进行自主管理，不能将其用作电费付款计算。
另外，由于电力监控表并不是特定测量仪器，并不符合制定测量法的指定机关所实施的鉴定，因此不能用于功率量的证明。
※2 脉冲计数器的显示位数根据预设参数设置的值变化(最大13位)。
※3 简易需求是AKW8111H(仅限高功能型)的功能。不能对应脉冲输入。仅限对应CT输入(电力测量)。
请将简易需求功能作为基准使用。使用这个功能的时候，为了设定电力监控表的时间，会有和电力公司管理的30分钟最大需求电量(需求电力表)所显示的时间不一样的时候。

本体规格

项目 规格
额定工作电压 100-240V AC
额定频率 50/60Hz共用
额定消耗功率 8VA(AC240V 25℃)
允许工作电压范围 85-264V AC(额定操作电压85％～110％)
允许瞬时断电时间 10ms
使用环境温度 -10℃～+50℃(保存温度为-25℃～+70℃)
使用环境湿度 30～85％RH(20℃ 应无结露)
耐电压(初始值) 绝缘的电路之间：2000V/1min 外壳 ⇔ 所有端子
绝缘电路之间
・所有操作电源端子 ⇔ 所有模拟输入端子
・所有操作电源端子 ⇔ 所有脉冲输入端子
・RS485所有通信端子 ⇔ 所有其他端子
・所有脉冲输出端子 ⇔ 所有其他端子
※1
绝缘电阻(初始值) 与耐电压的测量部位相同：100MΩ以上
(DC500V兆欧表测试)
耐久振动 10～55Hz(周期1分钟) 片振幅：0.375mm(上下、左右、前后各个方向：1小时)
耐久冲击 294m/s2以上(上下、左右、前后各个方向5次)
显示方式 8位7段LED
断电存储方式 EEP-ROM(改写次数10万次以上)
外形 48×96×98.5mm
重量※2 AKW8111：约235g    AKW8111H：约250g    AKW8115：约265g
※1 模拟量输入端子：No.11～20/脉冲输入端子：No.4,No.5
※2 不包括安装金属配件。

功率输入规格

项目 规格
相位及线式 单相2线、单相3线、三相3线、三相4线(共通)
输入电压 额定 单相2线：0-440V AC(线间电压)
单相3线：0-220V AC(相电压)
三相3线：0-440V AC(线间电压)
三相4线：0-254V AC(相电压)
允许测量电压 额定输入电压120%
单相2线：0-528V AC(线间电压)
单相3线：0-264V AC(相电压)
三相3线：0-528V AC(线间电压)
三相4线：0-300V AC(相电压)
VT比 1.00～99.99(可在设置模式下进行选择) ※超过440VAC(容许测量电压)负载测量的时候，外部需要使用计量仪器用变压器VT。(市售的VT的2次边额定电压为110V)
输入测量电流 1次侧额定 AKW8111
AKW8111H 		・5A/50A/100A/250A/400A/600A(使用专用CT的情况下)(可在设置模式下进行选择)
・1～4000A(可在设置模式下进行选择)
※600A以上5A用专用CT和 2次边额定电流5A的概设(市售)CT组合使用
测量电流(CT1次边电流) AKW8115 1～4000A(可在设置模式下进行选择)
＊使用2次边额定电流 ’1A’或’5A’的市售
额定输入电流(CT2次边电流) 1A/5A(可在设置模式下进行选择)
允许测定电流 额定输入电流的120％
电流输入过负载耐重 额定电流的1000％、3sec
特殊功能 切断电流 1.0～50.0％F.S.(可在设置模式下进行设置)
切断电压 不到额定电压的5%
(根据额定电压×0.05×VT比被要求的电压值以下)(固定)
计时器阈值电流 1.0～100.0％F.S.(可在设置模式下进行设置)
精度
(不包括CT的误差值)
(不包括VT的误差值) 		・瞬时功率(有效／无效／表现)
・累计用电量(有效／无效／表现)
・电费 		AKW8111
AKW8111H

±(2.0%F.S.+1digit)以内
但是5ACT模式±(2.5%F.S.+1digit)以内
(at 20℃、额定输入、额定频率、功率因数1)
＊精度保证范围: 额定电流的5～100%

・瞬时功率(有效/表观)
・累积用电量(有效/表观)
・电费 		AKW8115

±(1.0%F.S.+1digit)以内　(at 20℃、额定输入、额定频率、功率因数1)
＊精度保证范围: 额定电流的5～100%

瞬时功率(无效)
累积用电量(无效)

AKW8115 ±(2.0%F.S.+1digit)以内　(at 20℃、额定输入、额定频率、功率因数1)
电流 AKW8111
AKW8111H

±(1.0%F.S.+1digit)以内
但是5ACT模式(2.5%F.S.+1digit)以内
(at 20℃、额定输入、额定频率、功率因数1)
＊精度保证范围: 额定电流的5～100%

AKW8115 ±(1.0%F.S.+1digit)以内　(at 20℃、额定输入、额定频率、功率因数1)
＊精度保证范围: 额定电流的5～100%
电压 ±(1.0% F.S.+1digit)以内　(at 20℃、额定输入、额定频率、功率因数1)
计时器

±(0.01％+1digit)以内　(20°C)
(电源启动、电流通电启动的情况下，±(0.01％+1s+1digit)以内

温度特性 AKW8111
AKW8111H 		±(1.0% F.S.+1digit)以内
但是5ACT模式±(1.5%F.S.+1digit)以内
(－10～50℃的范围、额定输入、功率因数1)
AKW8115 ±(1.0% F.S.+1digit)以内　(－10～50℃的范围、额定输入、功率因数1)
频率特性 AKW8111
AKW8111H 		±(1.0% F.S.+1digit)以内
但是5ACT模式±(1.5%F.S.+1digit)以内
(对于额定频率基准下频率±5％变化、额定输入、功率因数)
AKW8115 ±(1.0% F.S.+1digit)以内　(对于额定频率基准下频率±5％变化、额定输入、功率因数)

脉冲输入规格

项目 规格
输入模式 加计数(固定)
最高计数速度 2kHz/30Hz(可在设置模式下进行选择)
脉冲输入 最小输入信号宽度：0.25ms(选择2kHz时)/16.7ms(选择30Hz时)
ON : OFF比=1：1
输入信号 触点/无触点(开路集电极)
・短路时阻抗：1kΩ以下
・短路时的残留电压：2V以下
・开路时的阻抗：100kΩ以上
输出模式 HOLD(超过计数)
位数 8位显示(0～99999999)
预设参数设置 小数点 可设置到小数点后3位
范围 0.001～100.000(可在设置模式下进行设置)

脉冲输出(晶体管输出)规格

项目 规格
输出点数 1点
绝缘方式 光耦合器
输出形式 开路集电极
输出容量 100mA 30V DC
脉宽 约100ms
ON时最大压降 1.5V以下
OFF时漏电流 100µA以下
脉冲输出 0.001/0.01/0.1/1/10/100kWh/功率警报(AL-P)/电流警報(AL-C)/待机功率报警(AL-S)/脉冲输出(Cnt)/需求警报(DEM)(可在设置模式下进行选择)
※ 对于可测量的最小的脉冲输出单位，建议设置为1秒钟的输出脉冲小于4个脉冲。
计算方法：(脉冲输出单位：PL-P的值)>(最大测量功率[kW])/(3600[s]×4[脉冲/s])
※1 将脉冲输出单位设置为1秒钟输出4个脉冲以上时，可能会出现错误计数。
※2 脉冲输出单位中OFF时间较短时，可能会因所连接的计数器、PLC(可编程控制器)不同而发生错误计数。
※3 脉冲输出状态可以在通信(输出接点状态)下进行确认。

通信规格

项目 规格
电气规格 符合RS485标准
通信协议 MEWTOCOL/MODBUS(RTU)　(可在设置模式下进行设置)
绝缘类型 内部电路和绝缘
连接台数 99台(最大)※2、※3
传输距离 1,200m ※1
传输速度 38400/19200/9600/4800/2400bps(可在设置模式下进行选择)
传输
格式 		数据长 8位/7位(可在设置模式下进行选择)※4
奇偶校验 无/奇数/偶数(可在设置模式下进行选择)
停止位 1位(固定)
通信方式 半双工方式
同期方式 异步通信方式
终端电阻 约120Ω(内置)
※1 连接带有RS485接口的市售设备时，请通过实际设备进行确认。另外，连接台数、传输距离、通信速度可能会因所连接的机器和传输线路而发生改变。
※2 建议在计算机侧的RS-485变换器使用LINE EYE公司生产的SI-35型,SI-35USB型。
※3 当使用SI-35或本公司生产的PLC(可连接99台机型)时，最多可连接99台。(但，通过C-NET适配器连接时为32台(最多))如果该系统和其他设备配合使用，最多可连接31台。
※4 MODBUS(RTU)协议中仅限数据长8 位的动作。
※ MODBUS Protocol是Modicon Inc. 为用于PLC而开发的通信协议。

可选件规格(仅限AKW8111H高功能型)

项目 规格
日志功能
主体存储器 		自动日志 保存周期 60分
保存数据 累计有效用电量、累计无效用电量、累计表观用电量
保存数据量 最多2232条记录　※3个月
主体显示 按月累计用电量、按日累计用电量、按小时累计用电量
选择日志※1 保存周期 1分、5分、10分、15分、30分、60分
保存数据 累计有效用电量、累计无效用电量、累计表观用电量、瞬时电压、瞬时电流、脉冲计数值
保存数据量 最多2160条记录　※1.5日(在保存周期1分钟的情况下)
日历/时钟功能脉冲输入

时钟精度
・月差 240秒 (at -10°C)
・月差 70秒( at 25°C)
・月差 240秒 (at 50°C)

任意累计有效用电量

在任意时间的累计有效用电量　显示范围：0.00～9999999.9 kWh

电池备份内容 计时测量・日志数据保持
电池寿命　※2 ※3 约5年(使用环境温度25°C)
※1 为了确认主体存储器中保存的选择日志数据，需要另外的工具软件来进行操作。
推荐工具软件请从「KW Monitor」下载。
※2 当电池电量不足时，"E"指示灯会闪烁显示。请按照电池更换步骤进行操作。
※3 若主体在高温环境下使用，会缩短电池的使用寿命。

简易需求功能(仅限AKW8111H高功能型)

项目 规格
需求时限 30分钟固定时限
时限方式 主体同步时刻
数据更新时间

1分钟

测定项目

当前值(1秒更新)、预测值(1分钟更新)、剩余时间(1分钟更新)

画面表示 当前需求、预测需求、需求目标值、剩余时间
预测需求目标比率、预测记录、最大月别需求记录
保存数据(主体存储)

最大月别需求记录 13记录(13个月份)
需求记录 336记录(7天)

需求警报　※1 表示 主体最下段「D」的一亮一灭
输出 脉冲输出
停电补偿

最大月别需求记录、需求记录、当前记录。

※1 需求警报是当前需求或预测需求在超过目标值的时候，知道显示和输出。同时，输出在脉冲输出单位下，只能选择「需求警报(DEM)」。
※2 请使用简易需求功能作为基准。不能对应脉冲输入。仅限对应CT输入(电力测量)。
使用此功能的时候为了应对电力监控表所设定时刻，会和电力公司管理的30分钟内最大需求用电量(需求电力测量)所表示的时刻有不一样的地方。

尺寸图

  • 单位mm

  • 1.尺寸图(KW8M)
  • 2.尺寸图(专用电流互感器CT)
  • 3.端子排列・接线图
  • 4.内存备份用电池(仅限AKW8111H高功能型)


KW8M


(专用电流传感器CT　分割型　5A/50A 用)AKW4801C

(专用电流传感器CT　分割型　100A 用)AKW4802C

(专用电流传感器CT　分割型　250A 用)AKW4803C

(专用电流传感器CT　分割型　400A 用)AKW4804C

(专用电流传感器CT　分割型　600A 用)AKW4808C

(专用电流传感器CT　贯通型　50A/100A 用)AKW4506C

(专用电流传感器CT　贯通型　250A/400A、600A 用)AKW4507C、AKW4508C

端子排列・接线图

AKW8111,AKW8111H的接线图(功率测量的接线)

・ 考虑到安全、保护设备和确保维护性，请在电压输入部、操作电源部设置断路器(3～15A)。低压回路时，不需要对VT(计量仪器用变压器)、CT(电流互感器)2次侧接地。

定额输入电压负载测量时


单相2线式
通过单相2线式进行测量的情况下,需要1个电流互感器(CT)※。

单相3线式
通过三相3线式进行测量的情况下,需要2个电流互感器(CT)※。通过单相3线式对使用R-S的负载进行测量的情况下，请采用单相2线式的接线。

三相3线式
通过三相3线式进行测量的情况下,需要2个电流互感器(CT)※。

三相4线式
通过三相4线式进行测量的情况下，需要3个电流互感器(CT)※。

※ AKW8111,AKW8111H请使用专用电流互感器 (CT)、AKW8115请使用2次边1A/5A输出规格的电流互感器(CT)。

超过定额输入电压负载的测量时

对超过440VAC的负载进行测量的情况下，需要使用VT(测量仪器用变压器)。
请使用市售的2次边额定值为110V的VT。
在低压电路中，VT(计量仪器用变压器)，CT(电流互感器)不要进行2次侧接地。


单相2线式

单相3线式

三相3线式

三相4线式

AKW8115的接线图(功率测量的接线)

・ 考虑到安全、保护设备和确保维护性，请在电压输入部、操作电源部设置断路器(3～15A)。低压回路时，不需要对VT(计量仪器用变压器)、CT(电流互感器)2次侧接地。

定额输入电压的负载测量时


单相2线式
通过单相2线式进行测量的情况下,需要1个电流互感器(CT)。

单相3线式
通过单相3线式进行测量的情况下，需要2个电流互感器(CT)。通过单相3线式对使用R-S的负载进行测量的情况下，请采用单相2线式的接线。

三相3线式
通过三相3线式进行测量的情况下，需要2个电流互感器(CT)。

三相4线式
通过三相4线式进行测量的情况下，需要3个电流互感器(CT)。

超过额定输入电压的负载测量时

对超过440VAC的负载进行测量的情况下，需要使用VT(测量仪器用变压器)。
请使用市售的2次边额定值为110V的VT。
在低压电路中，VT(计量仪器用变压器)，CT(电流互感器)不要2次侧接地。


单相2线式

单相3线式

三相3线式

三相4线式

配线上的注意事项

1) 请按照0.6～1.0N·m的锁紧扭矩来拧紧端子螺钉，避免发生松动。
2) 为了保护设备，请在操作电源中另外设置电源开关和断路器。另外，测量电压输入端子中未内置电源开关、断路器以及保险丝。请务必另外设置这些装置。
3) KW8M的端子台结构是从左侧开始配线。导线必须从左方的端子插入，请固定端子螺钉。
4) 使用压接端子的情况下，请使用适合M3螺钉的带绝缘套管的压接端子。请使用0.6～1.0N·m的锁紧扭矩来拧紧端子螺钉。(下記参照)
5) 对于操作电源以及测量电压输入端子的配线，建议使用横截面积为0.75～1.25mm2。


内存备份用电池(仅限AKW8111H高功能型)

由于主体中已经附带内存备份用电池，因此在启动主体之前，请务必将电池开关置ON后再进行启动。另外，操作开关的情况下，请务必使用一字可对日志数据、时钟测量进行备份(停电补偿)。
※长时间持续OFF(电池无剩余量)的情况下，请务必使用MODE4主体内存初始化设定模式对主体内存进行初始化后再进行使用。

关于备份电池的更换时间

电池寿命约为5年(at 25℃)。但是，在高温下使用时寿命会缩短。
电池中存在异常或者电池剩余量变少时，主体最下方的“E”显示将闪烁。请按照KW8M用户手册等上所记载的拆卸、安装方法来更换电池。
