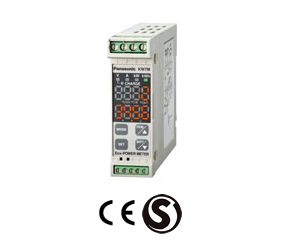

KW7M电力监控表
- 可安装在控制柜内的DIN型电力监控表。
- 产品型号：KW7M电力监控表
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
具备功率测量所需功能的DIN型。
|
|
|
2012年1月进行更新，使用更加简便。
- 1.提高了测量精度
- 2.扩大了精度保证范围
- 3.对应逆变电源(1次侧)的测量
特点
1.节省空间・节省施工
1.控制柜内可安装薄型功率计
搭载DIN(22.5mm)业界最薄型的显示(本公司调查)
可以安装DIN导轨
2.可以使用小型专用CT
2.电力测定功能
1.瞬时电力显示
2.累计用电量
3.各相电压・电流显示
3.各种输入
1.对应2次边电流5A CT
2次边电流5A输入时，可以和专用CT组成2段构成使用。
2.对应AC400V
※外部测量仪器用变压器(VT)使用时。
4.网络对应
1.RS485标准
2.搭载MEWTOCOL/Modbus(RTU)
Modbus Protocol是Modicon Inc.开发的用于PLC的通信协议。
3.脉冲输出标准
种类
本体
| 相位和线式 | 额定输入 | 输出测量电流 | 电流互感器 | 端子类型 | 订货产品号 |
|---|---|---|---|---|---|
|
单相2线式 单相3线式 三相3线式 |
100-120/200-240V AC |
50A 100A 250A 400A |
专用型 5A/50A/100A/ 250A/400A |
螺钉端子 (M3,M2螺钉) |
AKW7111 |
专用电流互感器(CT)
专用电流互感器(CT)不与商品一同包装。
请务必根据配电方式来购买。(使用二次边5A CT时，需要使用AKW4801C。)
| 定额1次侧电流 | 订货产品号 | |
|---|---|---|
|
分 割 型 |
5A/50A | AKW4801C |
| 100A | AKW4802C | |
| 250A | AKW4803C | |
| 400A | AKW4804C | |
|
贯 通 型 |
50A/100A |
AKW4506C
|
| 250A/400A |
AKW4507C
|
|
额定・性能概要
测量项目
| 测量项目 | 单位 | 数据范围 | |
|---|---|---|---|
| 瞬时功率 | kW | 0.00～999999.99 | |
| 累计用电量 | kWh | 0.00～9999999.9 | |
| 电流 | L1(CT1)相电流 | A | 0.0～6000 |
| L2(CT2)相电流 | A | 0.0～6000 | |
| 电压 | 1-2相间电压 | V | 0.0～9999 |
| 2-3相间电压 | V | 0.0～9999 | |
| 电费※ | 0.00～99999999 | ||
| ※ | 目的在于节能，用于进行自主管理，不能将其用作电费付款计算。 |
|---|
主体规格
| 项目 | 规格 | |
|---|---|---|
| 额定操作电压 | 100-120/200-240V AC | |
| 额定频率 | 50/60Hz通用 | |
| 额定消耗功率 | 6VA | |
| 允许操作电压范围 | 85-132/170-264V AC(额定操作电压的85％～110％) | |
| 允许瞬时停电时间 | 10ms | |
| 使用环境温度 | -10°C～＋50°C(保存温度为-25°C～＋70°C) | |
| 使用环境湿度 | 30～85％RH(at 20°C 应无凝露) | |
| 耐电压(初始值) | 绝缘的电路之间：2000V/1min |
绝缘电路之间 (1-2之间、2-2之间、1-3之间) (1) 电源端子( 1( R)、2( N、S)、3( T) )、 所有CT输入端子( CT1( +、-)、 CT2( +、-) ) (2) 所有RS485端子 (+、-、E) (3) 所有脉冲输入端子( +、-)、 外壳-所有端子 |
| 绝缘电阻(初始值) | 与耐电压的测量部位相同：100MΩ以上( DC500V兆欧表测试) | |
| 耐久振动 | 10～55Hz(周期1分钟) 单振幅：0.375mm(上下、左右、前后各方向：1小时) | |
| 耐久冲击 | 294m/s2以上 (上下、左右、前后各个方向5次) | |
| 显示方式 | 8位7段码LED | |
| 停电存储方式 | EEPROM(改写次数10万次以上) | |
| 重量 | 约100g | |
功率输入规格
| 项目 | 规格 | |
|---|---|---|
| 相位及线式 | 单相2线、单相3线、三相3线(通用) | |
| 输入电压 | 额定 |
单相2线：100-120/200-240V AC(通用)(线间电压) 单相3线：100-120V AC(相电压) 三相3线：100-240V AC(线间电压) |
| 允许测量电压 |
单相2线：85-132/170-264V AC(通用)(线间电压) 单相3线：85-132V AC(相电压) 三相3线：85-264V AC(线间电压) |
|
| VT比 |
1.00～99.99(可在设置模式下设置) ※对超过240V AC(容许测量电压) 的负载进行测量的情况下，外部需要使用一个计量仪器用变压器(VT)。(VT的二次边额定为110V) |
|
| 输入电流 | 1次边额定 |
・5A/50A/100A/250A/400A(使用专用CT的情况下)(可在设置模式下进行选择) ・1～4000A(使用2次边5ACT的时候)(可在设置模式下进行选择) |
| 特殊功能 | 切断电流 | 1.0～50.0%F. S. |
|
精度 (不包含CT的误差) (不包含VT的误差) |
瞬时功率 累计用电量 电费 |
±(2.0% F.S.+1digit)以内 但是5ACT模式是±(2.5%F.S.+1digit)以内 (at20°C、额定输入、额定频率、功率因素为1) ＊精度保证范围：额定电流的5～100% |
| 电流 |
±(1.0% F.S.+1digit)以内 但是5ACT模式是±(2.5%F.S.+1digit)以内 (at20°C、额定输入、额定频率、功率因素为1) ＊精度保证范围：额定电流的5～100% |
|
| 电压 | ±(1.0% F.S.+1digit)以内(at20°C、额定输入、额定频率、功率因素为1) | |
| 温度特性 |
±(1.0% F.S.+1digit)以内 但是5ACT模式是±(1.5%F.S.+1digit)以内 (对于-10～50°C的范围、额定输入、功率因数1) |
|
| 频率特性 |
±(1.0% F.S.+1digit)以内 但是5ACT模式是±(1.5%F.S.+1digit)以内 (对于额定频率基准下频率±5%变化、额定输入、功率因数1) |
|
累计用电量脉冲输出(晶体管输出)规格
| 项目 | 规格 |
|---|---|
| 输出点数 | 1点 |
| 绝缘方式 | 光藕合器 |
| 输出形式 | 开路集电极 |
| 输出容量 | 100mA 30V DC |
| 脉宽 | 约100ms |
| ON时最大压降 | 1.5V 以下 |
| OFF时漏电流 | 100µA 以下 |
| 脉冲输出单位 | 0.001/0.01/10.1/1/10/100kWh/电力警报(AL-P)/电流警报(AL-C)/待机电力警报(AL-S)(可在设置模式下进行选择) |
通信规格
| 项目 | 规格 | |
|---|---|---|
| 通信接口 | 符合RS-485标准 | |
| 通信形态 | 1：N 通信 | |
| 通信方式 | 半双工方式 | |
| 同步方式 | 异步通信方式 | |
| 传输线路 | 带屏蔽双绞线电缆或VCTF | |
| 传输距离 | 1200m(最大)※1 | |
| 通信协议 | MEWTOCOL/MODBUS(RTU)(可在设置模式下进行选择) | |
| 绝缘类型 | 与内部电路绝缘 | |
| 连接台数 | 99台(最大)※2、※3 | |
| 通信速度 | 38400/19200/9600/4800/2400bps(可在设置模式下进行选择) | |
|
传输 格式 |
数据长 | 8bit/7bit (可在设置模式下进行选择)※4 |
| 奇偶校验 | 无/奇数/偶数(可在设置模式下进行选择) | |
| 停止位 | 1bit (固定) | |
| 终端电阻 | 约120Ω(内置)(终端时将E端子和－端子短路) | |
| ※1 | 连接带有RS485接口的市售设备时，请通过实际设备进行确认。另外，连接台数、传输距离、通信速度可能会因所连接的机器和传输线路而发生改变。 |
|---|---|
| ※2 | 计算机侧的RS485设备，建议使用(株)Lineeye公司生产的SI-35。 |
| ※3 | 使用SI-35、SI-35USB、本公司生产的PLC(可连接99台的机型)时，最多可使用99台(但，通过C-NET适配器连接时为32台(最大))。混合使用上述以外的设备时，最多可连接的台数为31台。 |
| ※4 | MODBUS(RTU)协议中仅数据长度8bit动作。 |
| ※ | MODBUS Protocol是Modicon Inc.开发的用于PLC的通信协议。 |
尺寸图
- 单位mm
- 1.尺寸图(KW7M)
- 2.尺寸图(专用电流互感器CT)
- 3.端子配列・接线图
(专用电流互感器CT 分割型 5A/50A 用)AKW4801C
|
(专用电流互感器CT 分割型 100A 用)AKW4802C
|
(专用电流互感器CT 分割型 250A 用)AKW4803C
|
(专用电流互感器CT 分割型 400A 用)AKW4804C
|
(专用电流互感器CT 贯通型 50A/100A 用)AKW4506C
|
(专用电流互感器CT 贯通型 250A/400A)AKW4507C
|
端子配列・接线图
主体端子配列
请在参照端子排列、接线图的基础上正确、牢固地进行配线。
|
端子配列
|
配线上的注意事项和压接端子
- 1.关于端子螺钉的锁紧扭矩，No.1～No.4(M3螺钉)请按照0.5～0.6N·m，No.5～No.9(M2螺钉)请按照0.22～0.25N·m进行紧固，避免出现松动。
- 2.电压输入端子(No.1、2、3)的配线请使用截面积为0.14～1.5mm2(AWG#26～14)的电线(剥离线长度为7mm)，脉冲输出端子(No.5、6)的配线请使用截面积为0.14～1.0mm2(AWG#26～16)的电线，通信端子(No.7、8、9)的配线请使用截面积为0.3～1.0mm2(AWG#22～16)的电线(剥离线长度为5mm)。在通信端子上连接2线的情况下，请使用截面积为0.3～0.34mm2，且尺寸相同的两根电线(剥离线长度为5mm)。
- 3.未内置电源开关、断路器以及保险丝。请务必在本机器的附近另外设置这些装置。(推荐保险丝：额定电压250V AC、额定电流2A的延时玻璃保险丝)
- 4.配线时建议使用棒型端子。(连接2线的情况下无法推荐。)
| 端子编号 | 推荐棒型端子(Phoenix Contact公司生产) |
|---|---|
| No.1～No.4(M3 螺钉) |
AI 0.25-8YE AI 0.34-8TQ AI 0.5-8WH AI 0.75-8GY AI 1.0-8RD AI 1.5-8BK |
|
No.5～No.9(M2 螺钉) (连接1线的情况下) |
AI 0.25-8YE AI 0.34-8TQ AI 0.5-8WH |
主体接线图
为了安全、保护设备以及确保维护性，请在测量电压输入部分、操作电源部分连接一个断路器(3～15A)。在低压回路，不要对VT(测量仪表用变压器)、CT(电流互感器)的2次侧接地。
|
|
|
