KW2G-H电力监控表

  • 最多可连接7台单元、最大16回路的测量。备有模拟量输入单元・脉冲输入单元、可连接各种传感器。new
  • 产品型号:KW2G-H电力监控表
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

从导入到测量、数据管理,可简单地实现使用能量的“可视化”!

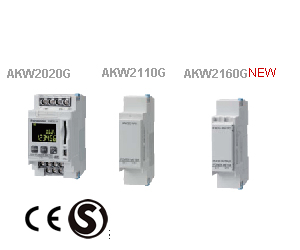

AKW2020G
AKW2020G
AKW2110G
AKW2110G
AKW2160GNEW
AKW2160G

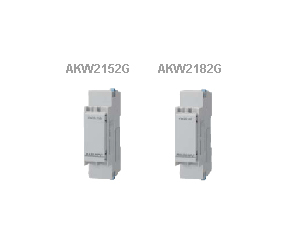

AKW2152G
AKW2152G
AKW2182G
AKW2182G
CE 韩国S商标※1
※1 AKW2020G、AKW2160G仅限取得CE标志。

2013年8月对产品升级,更容易使用。

  • ●KW2G-H电力监控表的SD存储卡可以安全的取出。
  • ●可以确认通信中的各种错误。
  • ●检测到各种错误后可以输出错误警报。


2013年2月对产品升级,更容易使用。

  • ●通过串联通信(RS485),可以实现远程操作完成3种通用输出。
  • ●可以测量0.001kWh单位的累积用电量,实现了更加精确的电力监控。


2012年11月对产品升级,更容易使用。

  • ●在KW Monitor下KW2G系列的设定值已经可以保存了。


2012年10月对产品升级,更容易使用。

  • ●脉冲输出宽度在1-100ms的范围内可以任意设定,从外部计数器可输出详细的电力值。
  • ●在显示脉冲输入的状态时,可监视外部接续机器的工作状态。


特点

1.利用SD存储卡简单收集数据

自动将测量数据保存到SD存储卡。
无需网络即可收集数据。
● 可在1分钟、5分钟、10分钟、15分钟、30分钟、60分钟中选择保存周期。
● 在画面上显示过去的使用量(最多8天)。
● 利用锂电池进行备份,停电时也无需担心。
● 未插入SD存储卡时,可将数据存储到本体。

2.通过KW View简单实现“可视化”

利用计算机读取SD存储卡内所保存的测量数据,使用工具软件“KW View”,即可简单地显示为图表。
● 无需复杂的设定。
可从多个电力监控表的数据中选择编号,显示为比较图表。
● 除电力外,利用扩展单元(脉冲输入型)收集到的脉冲数据也可制成比较图表。

3.简易测量功能

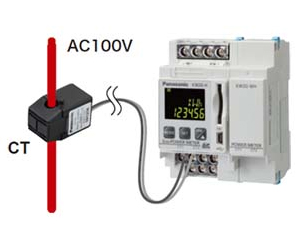

如使用简易测量模式,则只需在想要测量的电线上连接电流互感器即可。
即使是现有装置,也无需切断电源,即可进行电力测量。
● 即使是无法对测量电源进行配线的情况下,仍可进行电力测量。

4.简单扩展、省去配线的繁琐、且毫无浪费!

可根据需要最多扩展7台单元。不需要对电源等进行配线。
扩展单元的测量数据可通过本体确认。
单相2线最大16电路、单相3线・三相3线最大8电路测量。

5.通过USB快速完成初始设置!迅速启动!

通过USB连接PC,使用动作设置、确认工具KW Monitor
即可当场对KW2G-H进行初始设置并确认动作,可缩短启动时间。

New
可以保存设定值。
(KW2G系列USB通信的时候)

6.JIS协议尺寸下单触式安装

可安装JIS协议的安装治具和DIN导轨。

7.可进行各种测量

■可同时测量电力与脉冲输入(流量等)
■可测量变频电源(一次边)
■支持测量再生电力(负电力)
■可测量小电流,待机电力也可实现“可视化”

8.可连接电力以外的各种传感器!

使用脉冲输入/模拟输入用扩展单元、可以监测空气・水的使用量和温度湿度・照明度等。
■电力测量
・基本单元(AKW2020G)
・扩展单元(AKW2110G)
・扩展单元(AKW2160G)
■脉冲输入
・基本单元(AKW2020G)=1输入
・扩展单元(AKW2152G)=2输入
■模拟量输入
・扩展单元(AKW2182G)=2输入

SD存储卡的电力数据・脉冲数据通过KW View软件可简单地显示、看见。
同时,KW Watcher软件*可以显示包含SD存储卡数据的使用模拟量数据。

*需要将SD存储卡内的文件名修改为用于KW Watcher的文件名。

9.可测量回路中每个脉冲输出NEW

扩展单元(AKW2160G)可将测量的电力根据累计电力值或者警报通过脉冲进行输出,也可对PLC等的上级系统进行控制。
通过脉冲输出,可与拥有脉冲输入功能的其他公司的设备实现简单的连接。

加上累计脉冲输出,对应3种电平输出。

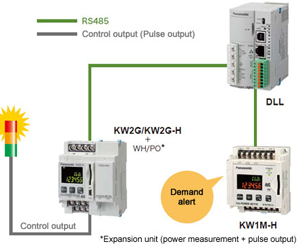

ON/OFF输出应用事例:需求报警时报警灯闪烁


ON/OFF输出应用事例:需求报警时报警灯闪烁
(1) KW1M-H需求报警的寄存器置ON
(2) 通过DLL检测标示
(3) 通过DLL使KW2G/KW2G-H的电平输出寄存器置ON
(4) 打开KW2G/KW2G-H的带控制输出的需量报警功能

循环输出应用事例:需量报警时蜂鸣器响


循环输出应用事例:需量报警时蜂鸣器响
(1) KW1M-H需求报警的寄存器置ON
(2) 通过DLL检测标示
(3) 通过DLL使KW2G/KW2G-H的电平输出寄存器置ON
(4) 控制KW2G/KW2G-H的带控制输出的蜂鸣器

单稳输出应用事例:通过三位机定时控制照明


单稳输出应用事例:通过三位机定时控制照明
(1) 在DLL中写入PC(主机)上对应KW2G/KW2G-H电平输出的标示
(2) 通过DLL使KW2G/KW2G-H的电平输出寄存器写入ON/OFF
(3) 带KW2G/KW2G-H控制输出,通过本地控制器进行控制

种类

本体

品名 相位及线式 工作电源 输入测量电压 电流互感器(另售) 订货产品号
KW2G
电力监控表
基本单元 单相2线式
单相3线式
三相3线式
100-240V AC
50/60Hz
100/200V AC系 专用型[5A,50A,
100A,250A,
400A,600A]
new
AKW2020G
扩展单元 电力测量 AKW2110G
电力测量+脉冲输出
(※1)
AKW2160G
new
脉冲输入 输入点数 输入方式 AKW2152G
2个频道 接点/无接点(开集)
模拟量输入 输入点数 输入范围 AKW2182G
2个频道 电压:0~5V/1~5V(※2)
电流:0~20mA/4~20mA(※2)
※1 基本单元请使用Ver.1.01以后版本。
※2 选择设定模式。

专用电流传感器(CT)

专用电流传感器(CT)和主体不在同一包装内。
请务必根据配电方式来购买专用CT。(使用二次边5ACT时,需要使用AKW4801C。)

额定1次侧电流 订货产品号


5A/50A AKW4801C
100A AKW4802C
250A AKW4803C
400A AKW4804C
600A new
AKW4808C


50A/100A AKW4506C
250A/400A AKW4507C
600A AKW4508C

额定・性能概要

测量电力(AKW2020G/AKW2110G/AKW2160G)

测量项目 单位 数据范围(显示范围)
累计用电量(有功)※1 kWh / MWh ・6位显示时
0.00~9999.99 kWh~9999.99 MWh(0.01 kWh单位)

・9位显示时
0.00~9999999.99 kWh (0.01 kWh单位)
0.000~999999.999 kWh (0.001 kWh单位)
瞬时功率 有功※2 kW -9999.99 ~ 0.000 ~ 9999.99
无功※5 kvar -9999.99 ~ 0.00 ~ 9999.99
视在 kVA 0.00 ~ 9999.99
电流 R电流 A 0.000 ~ 6000.00
N / S电流 A 0.000 ~ 6000.00(计算上的参考值)
T电流 A 0.000 ~ 6000.00
电压 R(RS)电压 V 0.0 ~ 9999.9
S(RT)电压 V 0.0 ~ 9999.9(计算上的参考值)
T(TS)电压 V 0.0 ~ 9999.9
电费※3 0.00 ~ 999999
二氧化碳换算值 kg-CO2 0.00 ~ 999999
功率因数※2 本体显示 -1.00~1.00(无超前、滞后的识别)
电源频率 Hz 47.5 ~ 63.0
脉冲计数输入※4 0~999999

※1 KW2G-H可测量再生电力(负电力)。测量再生电力时,累计用电量不进行累计。
※2 测量再生电力时,瞬时功率(有功)、功率因数显示为负值。
※3 目的在于节能,用于进行自主管理,不能将其用作电费付款计算。
※4 脉冲计数器的显示位数根据已设置的预定标值而发生变化。
※5 无效电力的+/-(正极/负极)判定是根据输入测量电压、输入测量电流来判断的。
高次谐波或者波形歪曲的时候,有可能不能正确的判断。
但是,数值与波形无关,表示测量值。

脉冲输入(AKW2152G)

项目 数据范围(显示范围)
脉冲计数输入(※1) 0~999999

※1 脉冲计数器的显示位数根据已设置的预定标值而发生变化。

模拟量输入(AKW2182G)

项目 数据范围(显示范围)
数字转换值(※1) -999999~999999

※1 数字转换值的显示位数根据已设置的小数点位置而发生变化。

本体规格

项目 规格
额定工作电压 100-240V AC(施加在基本单元上)
额定频率 50 / 60Hz通用
额定消耗功率 基本单元:6VA、扩展单元(电力测量、模拟量输入):0.5VA/台、扩展单元(脉冲输入):1.0VA/台(AC240V 25℃)
允许工作电压范围 85 - 264V AC(额定操作电压的85%~110%)
允许瞬时停电时间 10ms
使用环境温度 -10℃ ~ +50℃(保存温度为−25℃~+70℃)
使用环境湿度 30~85%RH(at 20℃, 应无凝露)
显示方式 带背光灯的LCD(背光灯颜色:绿)
上段:5位(7段1位+16段4位)、下段:6位(7段)
扩展单元连接台数 最多7台
停电存储方式 EEPROM(改写次数100万次以上)存储内容:各种设定值、各种累计测量值
本体重量 基本单元:185g、扩展单元(电力测量):80g、扩展单元(电力测量+脉冲输入、模拟量输入):85g

输入规格

功率输入规格(AKW2020G/AKW2110G/AKW2160G)


项目 规格
精度
(不包括CT的误差)
(不包括VT的误差)
累计用电量
瞬时功率
电费
二氧化碳换算值
±(2.0% F.S.+1digit)以内(at 20℃、额定输入、额定频率、功率因数1)
※精度保证范围:额定电流的10~100%
电流 ±(1.0% F.S.+1digit)以内(at 20℃、额定输入、额定频率、功率因数1)
※精度保证范围:额定电流的10~100%
电压 ±(1.0% F.S.+1digit)以内(at 20℃、额定输入、额定频率、功率因数1)
温度特性 ±(1.0% F.S.+1digit)以内(-10~50℃的范围、额定输入、功率因数1)
电源频率特性 ±(1.0% F.S.+1digit)以内(额定频率基准下、频率±5%变化、额定输入、功率因数1)

脉冲输入规格(AKW2020G/AKW2152G)


项目 规格
输入模式 增计数(固定)
最高计数速度 50kHz / 30Hz(可在设置模式下选择)
脉冲输入
(最小输入信号宽度)
0.01ms(50kHz选择时)/ 16.7ms(30Hz选择时) ON:OFF比=1:1
输入信号 触点/无触点(开路集电极)
・短路时阻抗:1kΩ以下
・短路时残留电压:2V 以下
・开路时阻抗:100kΩ以上
输出模式 HOLD(超过计数)
预设参数设置 小数点 可设置到小数点后3位
范围 0.001~100.000(可在设置模式下设置)

模拟量输入规格(仅AKW2182G)


项目 规格
输入点数 2通道
输入范围(可在设置模式下选择) 电压 0~5V/1~5V(可在设置模式下选择)
电流 0~20mA/4~20mA(可在设置模式下选择)
数字转换值 0~4000(10进制)(※1)
分辨率 1/4000(12bit)
综合精度 ±1%F.S.以下(-10~+50℃)
输入阻抗 电压 440kΩ
电流 125Ω
绝对最大额定值 电压 −0.3 ~+10V
电流 −2 ~+30mA
输入保护 二极管

※1 数字转换值根据已设置的缩放转换值而发生变化。此外,模拟量输入值超过上、下限时,数值维持在上、下限值。

输出规格

脉冲输出(晶体管输出)规格(AKW2020G/AKW2160G)


项目 规格
输出点数 1 点
绝缘方式 光耦合器
输出形式/输出容量 开路集电极 / 100mA 30V DC
脉宽
(选择累计有功电能脉冲输出时)
1~100ms(可在设置模式下选择) (※1)
ON时最大压降 1.5V以下
OFF时漏电流 100μA以下
脉冲输出单位
(可在设置模式下选择)
0.001kWh/0.01kWh/0.1kWh/1kWh/ 10kWh/100 kWh/功率警报(AL-P)/电流警报(AL-C)/待机功率警报(AL-S)/计数器输出(Cnt)(※3)/通用输出(Out)(※4)/错误警报输出(Error)
电平输出※4 ON/OFF输出、循环输出、单稳输出
(可选择设定模式)
电平输出ON时间/OFF时间 0.1~10.0s(可选择设定模式)

※1 可设定脉冲宽度的基本单元软件Ver.是AKW2020G Ver.1.01以后的。
※2 其他功能在正常动作下,最小脉冲宽度在1~10ms下处于ON状态,脉冲输出周期最大为25ms。
关于可测量的最小脉冲输出单位,设置时建议设为1秒钟的输出脉冲小于40个脉冲。
[计算方法]
(脉冲输出单位:PL-P的值)>(最大测量电力[kW})/(3600[s])×40[脉冲/s])
脉冲输出单位:0.001的时候、正确的脉冲输出最大测量电力为
(3600[s])×40[脉冲/s])×0.001=144kW。
注意事项
(1)每秒钟超过40个脉冲的情况下,可能会发生错误计数。
(2)脉冲输出单位下计数器短时间接续OFF,PLC(可编程控制器)可能会发生错误计算。
※3 计算输出仅限基本单元规格。
※4 使用电平输出功能时,有必要更改通信输出状态(ON,OFF)。同时,输出的ON时间、OFF时间在0.1秒以下不能动作。

通信规格

项目 规格
RS485通信 USB通信※5
通信协议 MEWTOCOL/MODBUS(RTU)(可在设置模式下选择)
通信功能 计算机链接(MEWTOCOL)
绝缘类型 与内部电路绝缘 与内部电路绝缘
连接台数 99台(最大)※1、2
传输距离 1200m※3
传输速度 38400/19200/9600/4800/2400bps(可在设置模式下选择) 12Mbps(Full‐Speed)
传输格式 数据长度:8bit/7bit(可在设置模式下选择)
奇偶校验:无/奇数/偶数(可在设置模式下选择)
停止位:1bit/2bit(可在设置模式下选择)
通信方式 半双工
同步方式 起止同步方式
终端电阻 约120Ω(内置)

※1 计算机方面的RS485设备建议使用Lineeye公司生产的SI-35、SI-35USB。
※2 使用SI-35、SI-35USB、本公司生产的PLC(可连接99台的机型)时,最多可连接99台使用(但是,连接C-NET适配器时,最多可使用32台)。
混有上述以外的机器时,最多可连接31台使用。
※3 连接带有RS485接口的市售机器时,请通过实际机器进行确认。连接台数、传输距离、传输速度可能会因所连接的机器与传输线而异。
※4 MODBUS(RTU)协议下,仅数据长8bit动作。
※5 使用USB端口的情况下,请安装专用的USB驱动。

本体存储器规格(AKW2020G)

项目 规格
记录功能 文件类型1
(瞬时値)
(注1)
保存周期 15分(毎天00时00分00秒)(固定)
保存数据 (瞬时值)累计用电量[1][2]、瞬时有功功率[1][2]、瞬时无功功率[1][2]、瞬时视在功率[1][2]、电流R[1]、电流R(T)[2]、电流S(N)、
电压[1](R/RS)、电压R[2](T/TS)、电压RT、功率因数[1][2]、电源频率、计数器值、
CH0数字转换值、CH1数字转换值、CH0脉冲计数值、CH1脉冲计数值
保存数据量 每个文件 96个记录(最多约8天)
文件类型2
(差分値)
(注1)
保存周期 15分(毎天00时00分00秒)(固定)
保存数据 (差分值)累计用电量[1][2]、计数值、CH0脉冲计数值、CH1脉冲计数值
保存数据量 每个文件 96个记录(最多约8天)
文件类型3
(瞬时值详情)
(注1)
保存周期 在1分钟、5分钟、10分钟、15分钟、30分钟、60分钟中选择
(保存时间)
选择1分钟时:毎分钟的00秒
选择5分钟时:毎小时的00,05,10,15,20,25,30…分
选择10分钟时:毎小时的00,10,20,30,40,50分 选择15分钟时:毎小时的00,15,30,45分
选择60分钟时:毎小时的00分
保存数据 累计用电量[1][2]、瞬时有功功率[1][2]、瞬时无功功率[1][2]、瞬时视在功率[1][2]、电流R[1]、电流R(T)[2]、电流S(N)、
电压[1](R/RS)、电压R[2](T/TS)、电压RT、功率因数[1][2]、电源频率、计数器值、
CH0数字转换值、CH1数字转换值、CH0脉冲计数值、CH1脉冲计数值
保存数据量 最多720记录约12小时(保存周期为1分钟时)
本体显示 每天的累计用电量(最新8天)/每小时的累计用电量(最新12小时)
日历/时钟功能 时钟精度月差 ±30秒(25℃下)
电池备份内容 时钟测量、记录数据保持
电池寿命(注2) 约2年(使用环境温度25℃下、未通电时)

(注1) 文件类型1、2、3分别可通过设置模式来选择是否将数据写入SD存储卡。按照单元生成文件。
(注2) 保存的累计电量以0.01kWh为单位进行数据存储(0.00~9999999.99kWh)。不能够保存0.001kWh单位的累计电量。
(注3) 电池余量减少时,“BATT”显示将会闪烁。请按照电池更换步骤进行更换。另外,在高温条件下使用本体时,寿命将会缩短。
※ 如在测量过程中,则将数据保存到本体存储器内,达到本体存储器的容量时,将从测量日期较早的数据开始依次进行覆盖。可对本体存储器进行初始化。

外部存储器规格(AKW2020G)

・SD卡插槽


项目 规格
支持媒介 SD存储卡(注1)
对应格式标准 依据SD或SDHC基准 (注2)

※1: 已完成动作确认的存储卡:松下(株)SD/SDHC存储卡2GB、4GB,Class 4以上。
※2: 不对应UHS规格对应的SDHC存储卡。已确认动作的SD存储卡之外的使用场合,可能会有SD存储卡无法写入日志数据的情况。

SD卡的使用注意事项

存储卡在使用前请进行格式化。

(注1) 对SD卡进行格式化时,请从Panasonic主页上下载格式化软件,然后进行格式化操作。
http://panasonic.jp/support/sd_w/download
利用计算机上的一般软件进行格式化后的SD存储卡,其文件系统不符合SD存储卡规格。
(注2) 出现以下情况时,SD卡内所保存的数据可能会出现丢失。对于保存数据的损失及其他直接、或者间接性损害,本公司概不承担任何责任,敬请谅解。
1) 用户或者第三方错误使用SD卡时
2) SD卡受到静电、电气性干扰的影响时
3) 本体的SD卡访问LED正在闪烁时(正在写入数据),取出存储 卡或者关闭本体电源时
* 建议将重要数据保存至其他媒介,并经常进行备份。
(注3) SD存储卡请在常插入状态下使用。
* 未插入状态时,内部存储器只能保存8天的数据日志。
(注4) KW2G-H生成的文件夹内的数据日志请定期删除或者转移到别的文件夹里。(基准:常插入状态在1个月的程度)
或者,插入SD存储卡的时候,KW2G-H生成的文件夹内的数据日志请尽量删除。
(注5) 定期检查等关闭本产品电源的时候,请将SD存储卡取出。关闭电源时不拆除,SD存储卡在存储中关闭电源可能会导致SD存储卡故障或者本产品故障。
(注6) 电源再通电时,内部存储器的数据日志内容会显示25分钟左右的SD存储卡存储,并不是故障,请注意。

尺寸图

  • 单位mm

  • 1.尺寸图(KW2G-H)
  • 2.尺寸图(专用电流传感器CT)
  • 3.端子配列・接线图(KW2G-H)



(基本单元)AKW2020G

AKW2020G

(扩展单元)AKW2110G/AKW2160G/AKW2152G/AKW2182G

(专用电流传感器CT 分割型 5A/50A 用)AKW4801C

(专用电流传感器CT 分割型 100A 用)AKW4802C

(专用电流传感器CT 分割型 250A 用)AKW4803C

(专用电流传感器CT 分割型 400A 用)AKW4804C

(专用电流传感器CT 分割型 600A 用)AKW4808C

(专用电流传感器CT 贯通型 50A/100A 用)AKW4506C

(专用电流传感器CT 贯通型 250A/400A、600A 用)AKW4507C、AKW4508C


端子配列

请在参照端子排列・接线图的基础上正确、切实地对端子进行接线。
接线完成后、为安全起见,请务必安装好附带的端子盖。

基本单元

扩展单元(电力测量+脉冲输出:AKW2160G)

扩展单元(脉冲输入:AKW2152G)

扩展单元(模拟输入:AKW2182G)

接线图

单相2线式 ※对于1个负载,需要1个专用电流传感器(CT)。

单相3线式/三相3线式 ※对于1个负载,需要2个专用电流传感器(CT)。

配线上的注意事项

  • 1.测量电压输入(操作电源)端子螺钉(M3.5)的锁紧扭矩为0.8~1.0N・m、其他的端子螺钉(M3)请使用0.5~0.6N・m锁紧扭矩来拧紧端子螺钉,避免发生松动。使用压接端子时、请使用适合螺钉的带绝缘套管的压接端子。
  • 2.测量电压输入(操作电源)端子中未内置电源开关、断路器以及保险丝。请务必另外设置这些装置。
  • 3.测量电压输入(操作电源)端子的配线、建议使用横截面积0.75~1.25mm2(AWG18~16)的电线。
  • 4.入的配线入力10m以下、请使用输出的配线为100m以下。过长容易受悬浮容量的影响,导致无法正常运行。
  • 5.请使用不易燃的电线(UL线等)。
