KW2G电力监控表

  • 最多16电路! 毫无浪费的扩展型!
  • 产品型号：KW2G电力监控表
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

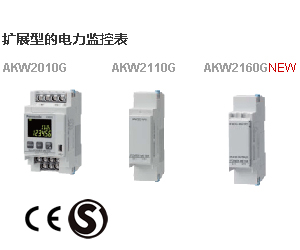

扩展型的电力监控表

AKW2010G
AKW2010G
AKW2110G
AKW2110G
AKW2160GNEW
AKW2160G
AKW2152G
AKW2152G
AKW2182G
AKW2182G
CE Marking 韩国S商标※1
※1 取得认证(但是不包括AKW2160G)，AKW2160G仅限取得CE标志。

2013年8月对产品升级，更容易使用。

  • ●可以确认通信中的各种错误。
  • ●检测到各种错误后可以输出错误警报。


2013年2月对产品升级，更容易使用。

  • ●通过串联通信(RS485)，可以实现远程操作完成3种通用输出。
  • ●可以测量0.001kWh单位的累积用电量，实现了更加精确的电力监控。


2012年11月对产品升级，更容易使用。

  • ●在KW Monitor下KW2G系列的设定值已经可以保存了。


2012年10月对产品升级，更容易使用。

  • ●脉冲输出宽度在1-100ms的范围内可以任意设定，从外部计数器可输出详细的电力值。
  • ●在显示脉冲输入的状态时，可监视外部接续机器的工作状态。


特点


1.简单扩展、省去配线的繁琐、且毫无浪费！

可根据需要最多扩展7台单元。不需要对电源等进行配线。
扩展单元的测量数据可通过本体确认。
单相2线最大16电路 、单相3线・三相3线最大8电路测量。

2.通过USB快速完成初始设置！迅速启动！

通过USB连接PC，使用动作设置、确认工具KW Monitor
即可当场对KW2G进行初始设置并确认动作，可缩短启动时间。

点击下载KW Monitor。

New
可保存设定值
(KW2G系列USB通信的时候)

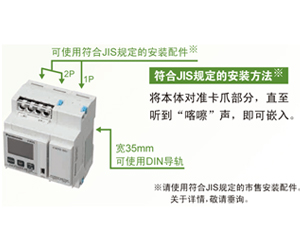

3.尺寸符合JIS规定、单触式安装

可使用符合JIS规定的安装配件进行安装，还可安装到DIN导轨上。

4.可进行各种测量

■可同时测量电力与脉冲输入(流量等)
■可测量变频电源(一次边)
■支持测量再生电力(负电力)
■可以测量微小电力，待机下电力也可实现「可视化」。

5.可连接电力以外的各种传感器！

使用脉冲输入/模拟输入用扩展单元、可以监测空气・水的使用量和温度湿度・照明度等。
■电力测量
・基本单元(AKW2010G)
・扩展单元(AKW2110G)
・扩展单元(AKW2160G)
■脉冲输入
・基本单元(AKW2010G)=1输入

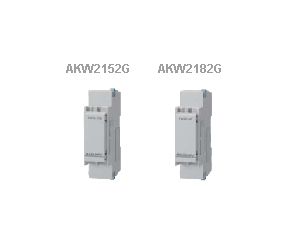

・扩展单元(AKW2152G)=2输入
■模拟量输入
・扩展单元(AKW2182G)=2输入

可接续各种传感器

6.可测量回路中每个脉冲输出NEW

扩展单元(AKW2160G)可将测量的电力根据累计电力值或者警报通过脉冲进行输出，也可对PLC等的上级系统进行控制。
通过脉冲输出，可与拥有脉冲输入功能的其他公司的设备实现简单的连接。

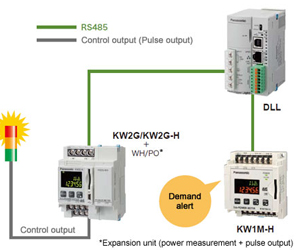

ON/OFF输出应用事例：需求报警时报警灯闪烁


ON/OFF输出应用事例：需求报警时报警灯闪烁
(1) KW1M-H需求报警的寄存器置ON
(2) 通过DLL检测标示
(3) 通过DLL使KW2G/KW2G-H的电平输出寄存器置ON
(4) 打开KW2G/KW2G-H的带控制输出的需量报警功能

循环输出应用事例：需量报警时蜂鸣器响


循环输出应用事例：需量报警时蜂鸣器响
(1) KW1M-H需求报警的寄存器置ON
(2) 通过DLL检测标示
(3) 通过DLL使KW2G/KW2G-H的电平输出寄存器置ON
(4) 控制KW2G/KW2G-H的带控制输出的蜂鸣器

单稳输出应用事例：通过三位机定时控制照明


单稳输出应用事例：通过三位机定时控制照明
(1) 在DLL中写入PC(主机)上对应KW2G/KW2G-H电平输出的标示
(2) 通过DLL使KW2G/KW2G-H的电平输出寄存器写入ON/OFF
(3) 带KW2G/KW2G-H控制输出,通过本地控制器进行控制

种类

本体

品名 相位及线式 工作电源 输入测量电压 电流互感器(另售) 订货产品号
KW2G
电力监控表 		基本单元 单相2线式
单相3线式
三相3线式 		100-240V AC
50/60Hz 		100/200V AC系 专用型[5A,50A,
100A,250A,
400A,600A] 		AKW2010G
扩展单元 电力测量 AKW2110G
电力测量+脉冲输出
(※1) 		AKW2160G
new
脉冲输入
(※2) 		输入点数 输入方式 AKW2152G
2个频道 接点/无接点(开集)
模拟量输入(※2) 输入点数 输入范围 AKW2182G
2个频道 电压：0～5V/1～5V(※3)
电流：0～20mA/4～20mA(※3)
※1 基本单元请使用Ver.1.04以后版本。
※2 基本单元请使用Ver.1.02以后版本。
※3 选择设定模式。

专用电流传感器(CT)

专用电流传感器(CT)和主体不在同一包装内。
请务必根据配电方式来购买专用CT。(使用二次边5ACT时，需要使用AKW4801C。)

额定1次侧电流 订货产品号
分
割
型 		5A/50A AKW4801C
100A AKW4802C
250A AKW4803C
400A AKW4804C
600A new
AKW4808C
贯
通
型 		50A/100A AKW4506C
250A/400A AKW4507C
600A AKW4508C

额定・性能概要

测量项目

测量电力(AKW2010G/AKW2110G/AKW2160G)


测量项目 单位 数据范围(显示范围)
累计用电量(有功)※1 kWh / MWh ・6位显示时
0.00～9999.99kWh～9999.99MWh(0.01kWh单位)

・9位显示时
0.00～9999999.99kWh (0.01kWh单位)
0.000～999999.999kWh (0.001kWh单位)
瞬时功率 有功※2 kW －9999.99 ～ 0.000 ～ 9999.99
无功※5 kvar －9999.99 ～ 0.00 ～ 9999.99
视在 kVA 0.00 ～ 9999.99
电流 R电流 A 0.000 ～ 6000.00
N / S电流 A 0.000 ～ 6000.00(计算上的参考值)
T电流 A 0.000 ～ 6000.00
电压 R(RS)电压 V 0.0 ～ 9999.9
S(RT)电压 V 0.0 ～ 9999.9(计算上的参考值)
T(TS)电压 V 0.0 ～ 9999.9
电费※3 0.00 ～ 999999
二氧化碳换算值 kg-CO2 0.00 ～ 999999
功率因数※2 本体显示 －1.00～1.00(无超前、滞后的识别)
电源频率 Hz 47.5 ～ 63.0
脉冲计数输入※4 0～999999
※1 KW2G可测量再生电力(负电力)。测量再生电力时，累计用电量不进行累计。
※2 测量再生电力时，瞬时功率(有功)、功率因数显示为负值。
※3 目的在于节能，用于进行自主管理，不能将其用作电费付款计算。
※4 脉冲计数器的显示位数根据已设置的预定标值而发生变化。
※5 无效电力的+/-(正极/负极)判定是根据输入测量电压、输入测量电流来判断的。
高次谐波或者波形歪曲的时候，有可能不能正确的判断。
但是，数值与波形无关，表示测量值。

脉冲输入(AKW2152G)


项目 数据范围(显示范围)
脉冲计数输入(※1) 0～999999
※1 脉冲计数器的显示位数根据已设置的预定标值而发生变化。

模拟量输入(AKW2182G)


项目 数据范围(显示范围)
数字转换值(※1) -999999～999999
※1 数字转换值的显示位数根据已设置的小数点位置而发生变化。

额定值及性能概要

本体规格


项目 规格
额定工作电压 100-240V AC(施加在基本单元上)
额定频率 50 / 60Hz通用
额定消耗功率 基本单元：6VA、扩展单元(电力测量、电力测量+脉冲输出、模拟量输入)：0.5VA/台、扩展单元(脉冲输入)：1.0VA/台(AC240V 25℃)
允许工作电压范围 85 - 264V AC(额定操作电压的85%～110%)
允许瞬时停电时间 10ms
使用环境温度 －10℃ ～ +50℃(保存温度为−25℃～+70℃)
使用环境湿度 30～85%RH(at 20℃, 应无凝露)
显示方式 带背光灯的LCD(背光灯颜色：绿)
上段：5位(7段1位+16段4位)、下段：6位(7段)
扩展单元连接台数 最多7台
停电存储方式 EEPROM(改写次数100万次以上)存储内容：各种设定值、各种累计测量值
本体重量 基本单元：180g、扩展单元(电力测量)：80g、扩展单元(电力测量+脉冲输出、脉冲输入、模拟量输入)：85g

输入规格

功率输入规格(AKW2010G/AKW2110G/AKW2160G)


项目 规格
精度
(不包括CT的误差)
(不包括VT的误差) 		累计用电量
瞬时功率
电费
二氧化碳换算值 		±(2.0% F.S.+1digit)以内(at 20、额定输入、额定频率、功率因数1)
＊精度保证范围：额定电流的10～100%
电流 ±(1.0% F.S.+1digit)以内(at 20、额定输入、额定频率、功率因数1)
＊精度保证范围：额定电流的10～100%
电压 ±(1.0% F.S.+1digit)以内(at 20、额定输入、额定频率、功率因数1)
温度特性 ±(1.0% F.S.+1digit)以内(－10～50℃的范围、额定输入、功率因数1)
电源频率特性 ±(1.0% F.S.+1digit)以内(额定频率基准下、频率±5%变化、额定输入、功率因数1)

脉冲输入规格(AKW2010G、AKW2152G)

项目 规格
输入模式 增计数(固定)
最高计数速度 50kHz / 30Hz(可在设置模式下选择)
脉冲输入
(最小输入信号宽度) 		0.01ms(50kHz选择时)/ 16.7ms(30Hz选择时) ON：OFF比=1:1
输入信号 触点/无触点(开路集电极)
・短路时阻抗:1kΩ以下
・短路时残留电压:2V 以下
・开路时阻抗:100kΩ以上
输出模式 HOLD(超过计数)
预设参数设置 小数点 可设置到小数点后3位
范围 0.001～100.000(可在设置模式下设置)

模拟量输入规格(仅AKW2182G)

项目 规格
输入点数 2通道
输入范围(可在设置模式下选择) 电压 0～5V/1～5V(可在设置模式下选择)
电流 0～20mA/4～20mA(可在设置模式下选择)
数字转换值 0～4000(10进制)(※1)
分辨率 1/4000(12bit)
综合精度 ±1%F.S.以下(－10～＋50℃)
输入阻抗 电压 440kΩ
电流 125Ω
绝对最大额定值 电压 −0.3 ～＋10V
电流 −2 ～＋30mA
输入保护 二极管
※1 数字转换值根据已设置的缩放转换值而发生变化。此外，模拟量输入值超过上、下限时，数值维持在上、下限值。

输出规格

脉冲输出(晶体管输出)规格(AKW2010G/AKW2160G)


项目 规格
输出点数 1 点
绝缘方式 光耦合器
输出形式/输出容量 开路集电极 / 100mA 30V DC
脉宽
(选择累计有功电能脉冲输出时) 		1～100ms (可在设定模式下设定)(※1)
ON时最大压降 1.5V以下
OFF时漏电流 100μA以下
脉冲输出单位
(可在设置模式下选择) 		0.001kWh/0.01kWh/0.1kWh/1kWh/ 10kWh/100 kWh/功率警报(AL-P)/电流警报(AL-C)/待机功率警报(AL-S)/计数器输出(Cnt)(※3)/通用输出(Out)(※4)/错误警报输出(Error)
电平输出※4 ON/OFF输出、循环输出、单稳输出
(可选择设定模式)
电平输出ON时间/OFF时间 0.1～10.0s(可选择设定模式)
※1 可以脉宽设定的是AKW2010G Ver.1.04以后版本。
※2 其他功能正常动作下，最小脉冲宽度1～10ms在ON状态下，脉冲输出周期最大为25ms。
由于可测量的最小脉冲，建议设为1秒钟的输出脉冲小于40个脉冲。
[计算方法]
(脉冲输出单位：PL-P值)>(最大测量电力 [kW})/(3600[s])×40[脉冲/s])
脉冲输出单位：0.001的时候，正确的脉冲输出最大测量功率是
(3600[s])×40[脉冲/s])×0.001=144kW。
注意事项
(1) 设为1秒钟的输出脉冲在40个脉冲以上，有可能会产生计算错误。
(2)脉冲输出单位在OFF时间时短距离接续计算下，对于PLC(可编程控制器)，有可能会产生计算错误。
※3 计算输出仅限是基本单元的规格。
※4 使用电平输出功能时，有必要更改通信输出状态(ON,OFF)。同时，输出的ON时间、OFF时间在0.1秒以下不能动作。

通信规格


项目 规格
RS485通信 USB通信※5
通信协议 MEWTOCOL/MODBUS(RTU)(可在设置模式下选择) －
通信功能 － 计算机链接(MEWTOCOL)
绝缘类型 与内部电路绝缘 与内部电路绝缘
连接台数 99台(最大)※1、2 －
传输距离 1200m※3 －
传输速度 38400/19200/9600/4800/2400bps(可在设置模式下选择) 12Mbps(Full‐Speed)
传输格式 数据长度：8bit/7bit(可在设置模式下选择)※
奇偶校验：无/奇数/偶数(可在设置模式下选择)
停止位：1bit/2bit(可在设置模式下选择) 		－
通信方式 半双工 －
同步方式 起止同步方式 －
终端电阻 约120Ω(内置) －
※1 计算机方面的RS485设备建议使用Lineeye公司生产的SI-35、SI-35USB。
※2 使用SI-35、SI-35USB、本公司生产的PLC(可连接99台的机型)时，最多可连接99台使用(但是，连接C-NET适配器时，最多可使用32台)。
混有上述以外的机器时，最多可连接31台使用。
※3 连接带有RS485接口的市售机器时，请通过实际机器进行确认。连接台数、传输距离、传输速度可能会因所连接的机器与传输线而异。
※4 MODBUS(RTU)协议下，仅数据长8bit动作。
※5 使用USB端口的情况下，请安装专用的USB驱动。

尺寸图

  • 单位mm

  • 1.尺寸图(KW2G)
  • 2.尺寸图(专用电流传感器CT)
  • 3.端子配列・接线图(KW2G)


(基本单元)AKW2010G


(扩展单元)AKW2110G/AKW2160G/AKW2152G/AKW2182G


(专用电流传感器CT　分割型　5A/50A 用)AKW4801C

(专用电流传感器CT　分割型　100A 用)AKW4802C

(专用电流传感器CT　分割型　250A 用)AKW4803C

(专用电流传感器CT　分割型　400A 用)AKW4804C

(专用电流传感器CT　分割型　600A 用)AKW4808C

(专用电流传感器CT　贯通型　50A/100A 用)AKW4506C

(专用电流传感器CT　贯通型　250A/400A、600A 用)AKW4507C、AKW4508C

端子配列・接线图

端子配列

请在参照端子排列・接线图的基础上正确、切实地对端子进行接线。
接线完成后、为安全起见，请务必安装好附带的端子盖。


基本单元

扩展单元(电力测量+脉冲输出:AKW2160G)

扩展单元(脉冲输入:AKW2152G)

扩展单元(模拟输入:AKW2182G)

接线图


单相2线式　※对于1个负载，需要1个专用电流传感器(CT)。

单相3线式/三相3线式　※对于1个负载，需要2个专用电流传感器(CT)。

配线上的注意事项

  • 1.测量电压输入(操作电源)端子螺钉(M3.5)的锁紧扭矩为0.8～1.0N・m、其他的端子螺钉(M3)请使用0.5～0.6N･m锁紧扭矩来拧紧端子螺钉，避免发生松动。使用压接端子时、请使用适合螺钉的带绝缘套管的压接端子。
  • 2.测量电压输入(操作电源)端子中未内置电源开关、断路器以及保险丝。请务必另外设置这些装置。
  • 3.测量电压输入(操作电源)端子的配线、建议使用横截面积0.75～1.25mm2(AWG18～16)的电线。
  • 4.入的配线入力10m以下、请使用输出的配线为100m以下。过长容易受悬浮容量的影响，导致无法正常运行。
  • 5.请使用不易燃的电线(UL线等)。
