简易省配线用传感器座 SL-BMW/BW
- 可扩展连接16台传感器
- 产品型号：SL-BMW/BW系列
- 产品品牌：panasonic（日本松下）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
1分钟就能接好16台传感器
|
特点
最多同时可连接16点的PLC等输入信号
1台传感器主座可扩展连接3台扩展座(连接器输入用1台),最多可连接16台传感器。
|
■连接器输入扩展座
1台扩展单元可连接8个传感器。
(连接器输入扩展单元无法再连接扩展单元)
■传感器主扩展座
备有自诊断输出开关，可自诊断输出和OR输出。
(连接的传感器使用自我诊断输出时，最多可连接15台)
■插座单元用扩展座
1台扩展座可连接扩展4台插座单元。
■MIL带连接器电缆(20芯)
松下电工销售的该款电缆，不仅可用于松下电工(株)的PLC、也可以在三菱电机(株)・欧姆龙(株)等厂家的PLC终端模块用电缆(长1〜5m)。
［松下电工(株)生产的终端用电缆在PNP型的PLC终端模块上无法使用。］
插座或压接式母头连接器与传感器可简单连接
|
|
4台传感器的配线工序可节省1/2 [SL-BW]
|

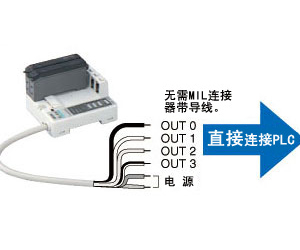

4台传感器可分别由4个输出和自诊断输出的OR输出。(使用自诊断输出可连接3台) |
![4台传感器的配线工序可节省1/2 [SL-BW]](http://device.panasonic.cn/ac/c/fasys/sensor/wiresaving/sl-bmw_bw/images/pic05.jpg)
|
种类
|
规格
传感器座
| 种类 | 传感器主座 | 插座单元用扩展座 | 连接器输入扩展座 | 4通道专用传感器座 |
| 型号 | SL-BMW | SL-BX | SL-BXJ(注2) | SL-BW |
| 电源电压 | 取决于所使用的输入设备 | - | 由传感器主座供电 | 取决于所使用的输入设备 |
| 消耗电流 | 取决于所使用的传感器及连接台数(注3) |
6mA/通道 (不含连接设备) |
6mA/通道 (不含连接设备) |
|
| 输入点数 | 4点(与扩展座组合后最大16点)(注4) | 4点(注5) | ||
| 使用环境温度 | 0〜+55℃(但应无凝露)、存储时：-20〜+70℃ | |||
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |||
| 材质 | 外壳：耐热ABS、连接器：PBT、外壳盖板(仅限SL-BXJ)：聚碳酸酯 | |||
| 电源电缆 | 0.3mm2 带2芯橡胶绝缘电缆2m | - | 0.2mm2 带6芯橡胶绝缘电缆2m | |
| 重量 | 本体重量：约130g | 本体重量：约30g | 本体重量：约60g | 本体重量：约130g |
| 附件 |
扩展连接器保护盖：1个 插入连接器保护盖：1套ト (注6) |
- |
输入记名标签： 1张 连接器标签： 8张 |
插入连接器保护盖：1套 (注6) |
(注1)：无指定的测量条件下，使用周围温度＝＋20℃。
(注2)：无法连接PNP输出型传感器。
(注3)：无SL-BMW、SL-BX及SL-BW自身的消耗电流。
(注4)：使用自诊断输出时，最大15点。
(注5)：使用自诊断输出时，最大3点。
(注6)：连接器外露的部分，请务必使用附带的扩展连接器保护盖、插入连接器保护盖。插入连接器保护盖为3个一组。使用2个以下时，请切断连接部分后使用。
扩展连接器保护
|
插入连接器保护盖
|
插座单元
| 种类 | 放大器分离型光束传感器 | 输入端子台单元 |
| 型号 | SU-7J | SL-TJ1 |
| 电源电压 |
12〜24V DC±10% (由传感器座供电24V DC) |
24V DC±10% (由传感器座供电24V DC) |
| 消耗电流 | 35mA以下 | 0mA(指示灯亮灯时为7.5mA以下，不含连接设备) |
| 出力 | 配备检测输出、自诊断输出 | - |
| 组合检测头 | SH系列 | NPN晶体管、直流两线制或者继电器输出的传感器、开关等(信号条件以连接有传感器座的PLC的输入条件为准) |
| 检测距离 |
穿透型：2m(SH-33R) 反射型：100mm(SH-32R) |
- |
| 功能 |
配备有自动设定灵敏度的功能、 防止干涉功能、灵敏度余量显示功能、 设定灵敏度转移功能、 0～5s可变ON延迟或者OFF延迟定时器 |
配备有指示灯 (传感器输入ON时红色LED亮灯、 自诊断输入ON时黄色LED亮灯) |
| 连接方式 | 连接连接器 | 连接连接器(输入设备为端子台连接) |
| 使用环境温度 |
-10〜+55℃(注2) 存储时：-20〜+70℃ |
-10〜+50℃(注2) 存储时：-20〜+70℃ |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |
| 材质 |
外壳：耐热ABS、 外壳盖板：聚碳酸酯、 电缆锁定杆：PPS |
外壳：耐热ABS、 外壳盖板：聚碳酸酯、 |
| 重量 | 本体重量：约65g | 本体重量：约20g |
| 附件 |
MS-DIN-2(放大器安装配件)：1个 型号标识标签：1张 |
- |
(注1)：无指定的测量条件下，使用环境温度=+20℃(SU-7J为+23℃)。
(注2)：传感器座的使用环境温度为0~+55℃，敬请注意。
尺寸图
- 单位mm
SL-BMW
SL-BW
|
SL-BX
|
SL-BXJ
连接器输入扩展座
|
SU-7J
插座单元(放大器分离型光束传感器)
|
SL-TJ1
插座单元(输入端子台单元)
|
传感器座+插座单元
插座单元用座+插座单元的安装图
|
|
SL-CJ1
SL-CJ2
压接式母头连接器
压接后
|
