支持开放式网络S-LINK V网关控制器 NEW

  • 支持高速通信系统的EtherCAT的网关控制器SL-VGU1-EC新上市。
  • 产品型号：网络S-LINK V网关控制器
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

拓展技术可能性
新一代的省配线系统S-LINK V

支持EtherCAT
SL-VGU1-EC NEW
支持EtherCAT SL-VGU1-EC
支持CC-Link
SL-VGU1-C
支持CC-Link SL-VGU1-C
支持DeviceNet
SL-VGU1-D
CE※1
※1 EMC指令

特点

新支持EtherCAT [SL-VGU1-EC] NEW

备有网关控制器SL-VGU1-EC，对应急速普及的高速通信系统的EtherCAT。

SL-VGU1-EC

将各类传感器与开关类的bit信息与EtherCAT直接相连。

将各类传感器与开关类的bit信息与EtherCAT直接相连。

拓展技术可能性，
新一代的省配线系统S-LINK V

采用高度发展的自动化、无人化技术，FA现场的各类传感器/执行器正在持续增加。
其中，以光电传感器、接近传感器和电磁阀为代表的开关(ON/OFF)设备虽然比较简单，但由于使用量非常大，给电气设计和配线作业造成较大的负担。
而S-LINK V可在短时间内对持续增加的开关(ON/OFF)设备简单、紧凑地完成配线。

S-LINK V可在短时间内对持续增加的开关(ON/OFF)设备简单、紧凑地完成配线。

S-LINK V是理想的省配线系统，可满足FA现场的严格要求。

FREE
布局自由。

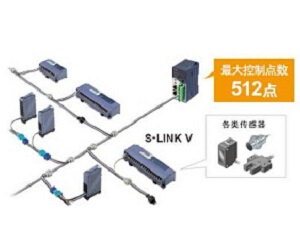

分支数没有限制，更多的控制点数(最多512点、256节点)可以免受配线带来的制约，使布局设计更容易。


CONFIDENCE
值得信赖的基本性能。所有机型均符合CE标志(EMC指令)。

可靠而简洁的通信协议使通信速度大幅度提高。
通信距离最长可达800m(C模式时)。


FLEXIBLE
灵活适应各类现场。

通信模式分三级切换，即使现场、装置发生变更，也无需更换新机型。

种类

支持开放式网络S-LINK V网关控制器

名称 形状 型号 内容
支持EtherCAT NEW
SL-VGU1-EC 		支持高速通信系统的EtherCAT的S-LINK V网关控制器
支持CC-Link SL-VGU1-C CC-Link协会所倡导的支持开放式网络CC-Link的S-LINK V网关控制器。
支持DeviceNet SL-VGU1-D ODVA所倡导的支持开放式网络DeviceNet的S-LINK V网关控制器。

规格


SL-VGU1-EC

名称 支持EtherCAT的S-LINK V网关控制器
型号 SL-VGU1-EC

电源电压

+24V DC+10-5%
消耗电流 300mA以下(不包括错误输出负载以及I/O单元驱动用电源)(注1)
允许通过电流 7A(注2)
S-LINK V端 通信速度 A模式：110kbps、B模式：27.5kbps、C模式：6.9kbps
刷新时间 A模式：0.29～10.32ms、B模式：1.18～41.29ms、C模式：4.70～165.15ms
I/O点数 最大512点
连接节点数 最大256节点
通信距离 A模式：最大50m、B模式：最大200m、C模式：最大800m
配线总长 A模式：100m以下、B模式：400m以下、C模式：1,600m以下
通信用电缆 专用4芯扁平电缆(0.5mm2)
或导体截面积为0.3～2.0mm2的4芯VCTF电缆(无屏蔽)(注3)
I/O组合 能以32点为单位设定I/O
错误输出 NPN开路集电极晶体管
EtherCAT
通信端 		通信协议 CoE PDO通信、SDO通信
依据标准 IEEE802.3u(100BASE-TX)
通信速度 100Mbps(100BASE-TX)
通信连接器 RJ-45×2
节点间距离 100m以下
最大连接站数 4,095站(利用主站设定时为65,535站)
传输线 5e级以上
使用环境温度 0～+55℃(注意不可结露、结冰)、保存时：－20～+70℃
使用环境湿度 10～90%RH、保存时：10～90%RH
材质 本体外壳：ABS
重量 本体重量：约140g

(注1): 消耗电流是指向所连接的S-LINK V I/O单元供给的最大值(仅D-G线)与本产品消耗电流的合计值。
(注2): 本产品不带有短路保护功能。请选择带短路保护功能(带保险丝等)的电源。
(注3): 符合JIS C 3306(乙烯电缆VCTF)的乙烯橡皮绝缘软电缆。
(注4): 连接市售设备时，请务必通过实际设备进行确认。站数、传输距离和通信速度可能会因所连接的设备而异。

返回页首


SL-VGU1-C

名称 CC-Link対応S-LINK V网关控制器
型号 SL-VGU1-C
电源电压 24V DC+10-5%
消耗电流 300mA以下(不包括错误输出负载以及I/O单元驱动用电源)(注2)
允许通过电流 7A(注3)
S-LINK V
系统端 		通信速度 A模式：110kbps、B模式：27.5kbps、C模式：6.9kbps
刷新时间 A模式：0.29～10.32ms、B模式：1.18～41.29ms、C模式：4.70～165.15ms
I/O点数 缓冲存储器分按钮1：最大输入128点、最大输出128点(注4)
缓冲存储器分按钮2：最大输入256点、最大输出256点(注5)
连接节点数 最大256节点
通信距离 A模式：最大50m、B模式：最大200m、C模式：最大800m
配线总长 A模式：100m以下、B模式：400m以下、C模式：1,600m以下
通信用电缆 专用4芯扁平电缆(0.5mm2)或导体截面积0.3～2.0mm2的4芯VCTF电缆(无屏蔽)(注6)
I/O组合 能以32点为单位设定I/O
错误输出 NPN开路集电极晶体管
CC-Link端 适用网络 CC-Link Ver.1.10
占有站数 1～4站（根据S-LINK V系统的I/O控制点数而变动）
通信速度 10Mbps 5Mbps 2.5Mbps 625kbps 156kbps
总延长距离 100m 160m 400m 900m 1,200m
通信用电缆 指定电缆(带屏蔽的双电缆)
远程站点分类 远程设备站点
使用环境温度 0～+55℃(注意不可结露、结冰)、保存时：-20～+70℃
使用环境湿度 10～90%RH、保存时：10～90%RH
材质 本体外壳：ABS
重量 约200g

(注1): 以上主要刊登了S-LINK V系统端的主要规格。CC-Link端的规格符合CC-Link,详细内容请与CC-Link协会确认。
(注2): 消耗电流是指向所连接的S-LINK V I/O单元供给的最大值(仅D-G线)与本产品消耗电流的合计值。
(注3): 本产品不带有短路保护功能。请选择带短路保护功能(带保险丝等)的电源。
(注4): 缓冲存储器分按钮1的情况下，112点为远程I/O(RX/RY)的部分，剩下16点为远程(RWrm/RWwm)的部分。
(注5): 缓冲存储器分按钮2的情况下，远程晶体管(RWrm/RWwm)的部分。
(注6): 符合JIS C 3306(乙烯电缆VCTF)的乙烯橡皮绝缘软电缆。

返回页首


SL-VGU1-D

名称 支持DeviceNet的S-LINK V网关控制器
型号 SL-VGU1-D
电源电压 24V DC+10-5%
消耗电流 300mA以下(不包括错误输出负载以及I/O单元驱动用电源)(注2)
允许通过电流 7A(注3)
S-LINK V
系统端 		通信速度 A模式：110kbps、B模式：27.5kbps、C模式：6.9kbps
刷新时间 A模式：0.29～10.32ms、B模式：1.18～41.29ms、C模式：4.70～165.15ms
I/O点数 最大512点
连接节点数 最大256节点
通信距离 A模式：最大50m、B模式：最大200m、C模式：最大800m
配线总长 A模式：100m以下、B模式：400m以下、C模式：1,600m以下
通信用电缆 专用4芯扁平电缆(0.5mm2)或导体截面积0.3～2.0mm2的4芯VCTF电缆(无屏蔽)(注4)
I/O组合 能以32点为单位设定I/O
错误输出 NPN开路集电极晶体管
DeviceNet端 适用网络 DeviceNet Specifications Release2.0
通信协议 Poll、Change of State、Cyclic
地址设定 0～63(地址设定开关设定)
通信速度 500kbps 250kbps 125kbps
总延长距离 100m 250m 500m
通信用电缆 DeviceNet专用电缆
使用环境温度 0～+55℃(注意不可结露、结冰)、保存时：-20～+70℃
使用环境湿度 10～90%RH、保存时：10～90%RH
材质 本体外壳：ABS
重量 约200g

(注1): 以上主要刊登了S-LINK V系统端的主要规格。DeviceNet端的规格，遵循DeviceNet准则。
详细内容、请与ODVA(Open DeviceNet Vendor Association)确认。
(注2): 消耗电流是指向所连接的S-LINK V I/O单元供给的最大值(仅D-G线)与本产品消耗电流的合计值。
(注3): 本产品不带有短路保护功能。请选择带短路保护功能(带保险丝等)的电源。
(注4): 符合JIS C 3306(乙烯电缆VCTF)的乙烯橡皮绝缘软电缆。
(注6): 本产品在使用之前需要EDS文件。
EDS文件的下载请点击这里。

尺寸图

  • 单位mm

SL-VGU1-EC

支持EtherCAT的网关控制器
