拣选开关SL-VPK01 NEW

  • 最适用于组装生产线的防错!导管安装型拣选开关。
  • 产品型号：拣选开关SL-VPK01
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

最适用于组装生产线的防错!
可设定杠杆指示灯颜色的设定・确认、可实现自动操作
导管安装型拣选开关。

拣选开关
SL-VPK01
拣选开关SL-VPK01

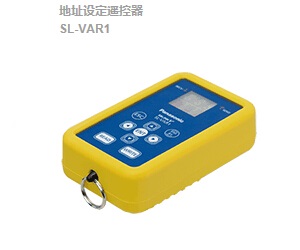

地址设定遥控器
SL-VAR1
地址设定遥控器SL-VAR1
CE※1
※1 EMC指令

特点

可选择指示灯颜色

可从绿(初始状态)、红、蓝、2阶段显示中选择指示灯的颜色※。
※关于指示灯颜色的选择，需要使用地址设定遥控器(另售)。

可选择指示灯颜色

  操作前 操作后
模式1 绿色 熄灭
模式2 红色 熄灭
模式3 蓝色 熄灭
模式4 绿色 蓝色闪烁


可通过遥控器来设定、确认地址

无需像以往那样牢记设定开关的ON/OFF操作以及组合，可在狭窄环境或者较暗的环境下进行简单的设定・确认。 可设定的距离：100mm以下

最多可连接256台

SL-VPK01配备输入1点和输出1点。由于1台S-LINK V控制单元的I/O点数为512点，因此最多可连接256台SL-VPK01。 (SL-VPK01输入1点・输出1点)。

种类

品名 形状 型号
拣选传感器 SL-VPK01 SL-VPK01
地址设定遥控器 SL-VAR1 SL-VAR1

系统构成例

规格

拣选开关

型号 SL-VPK01
电源电压 24V DC±10%(由S-LINK V控制单元供电，也可使用其他电源)
消費电流 24V-0V直流：25mA以下(指示灯熄灯时)
通信模式 B模式、C模式
地址设定
(遥控器另售) 		输入地址(杠杆开关)：0～255、
输出地址(指示灯)： 选择输入地址+32、+64、+128、+256的偏移量
杠杆开关(输入) 将杠杆开关倾斜15°以上时置ON
或拉伸方向1.6mm以上时置ON
指示灯(输出) 指示灯颜色(LED) ：绿色(初始状态)、红、蓝、
选择从2阶段显示 信号传输线发来输出信号ON时亮灯、
信号传输线发来输出信号OFF时熄灯
使用环境温度 0～+50℃：(注意不可结露、结冰)、保存时：-20～+60℃
使用环境湿度 35～85%RH、保存时：35～85%RH
材质 本体外壳：聚碳酸酯、指示灯盖板：聚碳酸酯、
后壳：SGMCC、导管安装用支架：SPCC
电缆 4芯橡皮绝缘电缆0.15m(带压接式公头连接器SL-CP2)
重量 本体重量：约200g

地址设定遥控器

型号 SL-VAR1
电源电压 单4型碱性电池2节(注1)
自动休眠 配备(3分钟后休眠)
传输方式 红外线方式(发光峰值波长：940nm)
可设定距离 100mm以下
使用环境温度 5～+45℃(注意不可结露、结冰)、保存时:0～+55℃
使用环境湿度 35～85%RH、保存时：35～85%RH
材质 本体外壳：ABS、操作面板：聚碳酸酯、
通信窗盖板：聚碳酸酯、盖板：硅、
安装夹具：尼龙、钥匙圈：SWRM6
重量 本体重量：约160g(不含电池)

(注1)：不附带干电池，请外准备。

安装

安装产品时，请使用矢崎化工(株)生产的ERECTOR®导管或管径为Φ28mm的同等品。
※ERECTOR是矢崎化工(株)的注册商标。

尺寸图

  • 单位mm

SL-VPK01

拣选开关

SL-VPK01
附带ø28导管安装用支架1个、
用于固定支架的带六角孔的螺栓M6(长度15mm)1个

SL-VAR1

地址设定遥控器(另售)

SL-VAR1
