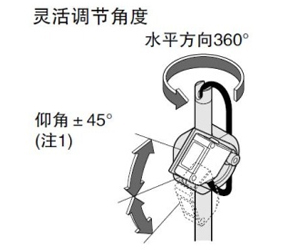

8种型号的安装支架，可随意安装传感器、光纤、反射镜
特点
轻松实现检测位置的变更、微调
传感器安装后的微调简便易行。
|
|
(注1)： MS-AJ□-F(光纤组件)的仰角为±20°。
|
|
可安装在垂直或水平面上
|
|
安装在水平面上
MS-AJ1(-□)
用M6螺丝切实固定
安装在垂直面上
MS-AJ2(-□)
可安装在铝架上
|

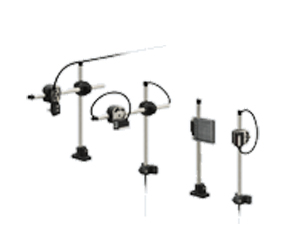

8种型号
|
MS-AJ□(基本组件)
可用于安装CX-400/440、LS、EX-40、EZ-10各系列以及RF-210(反射镜)。
|
|
|
|
MS-AJ□-A(侧臂组件)
在MS-AJ□(基本组件)上追加了能进行水平方向调整的侧臂，可从组件线上方检测。
|
|
|
|
MS-AJ□-M(反射镜组件)
将MS-AJ□(基本组件)的传感器安装支架变更成反射镜安装支架。可安装RF-220、RF-230(反射镜)。
|
|
|
|
MS-AJ□-F(光纤组件)
将MS-AJ□-A(侧臂组件)的传感器安装支架变更成光纤安装支架。可安装FD-L51、FD-L52、FD-L53、FD-L54及M3、M4、M6螺纹型光纤。
|
|
|
|
种类
|
(注1)：
|
EEQ-20系列已于2005年12月停止生产。
|
单个零件(各单元可另行订购。)
尺寸图

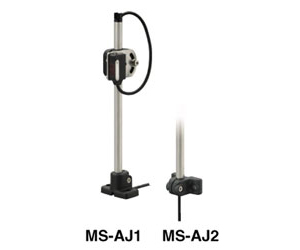

MS-AJ1
|
基本组件
|
|
(注1)：该尺寸是指活动部位的可调范围
附带2个带垫圈M3螺丝(长14mm)、
2个带垫圈M3螺丝(长16mm)、
2个带垫圈M3螺丝(长18mm)、
1块EQ-20系列用安装支架辅助板
和1块EX-40系列用安装支架辅助板。
|
|
MS-AJ2
|
基本组件
|
|
(注1)： 该尺寸是指活动部位的可调范围。
附带2个带垫圈M3螺丝(长14mm)、
2个带垫圈M3螺丝(长16mm)、
2个带垫圈M3螺丝(长18mm)、
1块EQ-20系列用安装支架辅助板
和1块EX-40系列用安装支架辅助板。
|
|
MS-AJ1
MS-AJ2
|
基本组件
CX-400/440系列、LS系列、EZ-10系列安装图(仅安装部)
|
|
|
|
RF-210反射镜安装图(仅安装部)
|
|
|
|
EX-40系列安装图(仅安装部)
|
|
|
MS-AJ1-M
|
反射镜组件
|
|
(注1)：该尺寸是指活动部位的可调范围。
附带2个带垫圈M3螺丝(长8mm)、
2个带垫圈M4螺丝(长8mm)
|
|
MS-AJ2-M
|
反射镜组件
|
|
(注1)：该尺寸是指活动部位的可调范围。
附带2个带垫圈M3螺丝(长8mm)、
2个带垫圈M4螺丝(长8mm)。
|
|
MS-AJ1-M
MS-AJ2-M
|
反射镜组件
RF-220反射镜安装图(仅安装部)
|
|
|
|
RF-230反射镜安装图(仅安装部)
|
|
|

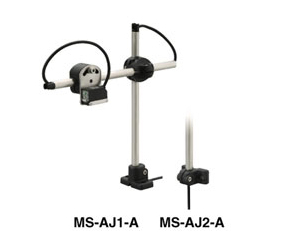

MS-AJ1-A
|
侧臂组件
|
|
附带2个带垫圈M3螺丝(长14mm)、
2个带垫圈M3螺丝(长16mm)、
2个带垫圈M3螺丝(长18mm)、
1块EQ-20系列用安装支架辅助板
和1块EX-40系列用安装支架辅助板。
(注1)： 该尺寸是指活动部位的可调范围。
(注2)： 传感器安装支架的尺寸、传感器和反射镜安装图请参阅MS-AJ1/MS-AJ2(基本组件)。
|
|
MS-AJ2-A
|
侧臂组件
|
|
附带2个带垫圈M3螺丝(长14mm)、
2个带垫圈M3螺丝(长16mm)、
2个带垫圈M3螺丝(长18mm)、
1块EQ-20系列用安装支架辅助板
和1块EX-40系列用安装支架辅助板。
(注1)： 该尺寸是指活动部位的可调范围。
(注2)： 传感器安装支架的尺寸、传感器和反射镜安装图请参阅MS-AJ1/MS-AJ2(基本组件)。
|
|
MS-AJ1-F
|
光纤组件
|
|
|
(注1)：该尺寸是指活动部位的可调范围。
|
|
MS-AJ2-F
|
|
(注1)：该尺寸是指活动部位的可调范围。
|
|
MS-AJ1-F
MS-AJ2-F
|
光纤组件
光纤安装支架/MS-FD-1
|
|
|
|
FD-L51安装图(仅安装部)
|
|
|
|
FD-FM2安装图(仅安装部)
|
|
|
(注1)：上图适用于M6螺纹型光纤。
|
|
