LED方式SPOT型UV照射器 Aicure UJ30/35 NEW

  • 界面简单操作舒适的LED-UV照射器 高输出光头新上市NEW
  • 产品型号:UJ30/35
  • 产品品牌:panasonic(日本松下)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

舒适的操作性能&可靠的稳定照射

标准型 UJ30
高性能型 UJ35
RoHS规格 CE Marking

特点

NEW
ANUJ6180系列
采用松下原装高效率透镜 ※1
20,000mW/cm2级别 ※2 的智能光头新上市

※1 ANUJ6186、ANUJ6188 光头部分配备的透镜
※2 使用ANUJ6186、ANUJ6423时,照射距离8mm下的代表值

创造新领域的智能光头

波长365nm ANUJ6186
波长385nm ANUJ6188

秉承以往照度曲线的标准型

波长365nm ANUJ6180
波长385nm ANUJ6184

大幅提升峰值强度。进一步扩大照射范围!

※ 照射曲线仅为代表例,并非保证值。安装时,请考虑到光头安装配件(ANUJ6804)等引起的散热。
优势1

20,000mW/cm2级别的功率,可缩短生产时间。

※ 使用ANUJ6186、ANUJ6423时,照射距离8mm下的代表值
优势2

如设为与以往产品相同的照射强度,则可限制输出设定,实现省电力、长寿命、高精度。

メリット3

采用原装透镜,扩大照射范围,ø5mm 、2,000mW/cm2

以往照度曲线的标准型产品也提高了UV强度,智能光头也可连接UJ系列的所有主体。

连接主体时,需要使用另售的连接线缆(以往产品)。
在ANUJ5010、以及ANUJ5012V2、ANUJ5014V2、ANUJ5024(UJ20)所配备的高精度模式下,将UV强度设为100%时,UV强度将达到UJ30/35的80%。

操作性

界面简单

易于辨认的显示、简单易懂的快捷操作。

如同家电般的使用感觉,操作简单。基本上只使用3个开关即可。


独立控制4个LED光头

分别控制照射功率和时间

照射控制RS232C(UJ35)并行I/OPLC分别控制各个LED光头的照射功率、时间、照射时间。灯管式的情况下每个工序都需要用到1台,但是UJ30/35的情况下,1台控制器可独立设定4个LED光头,因此最多可满足4工序的需求。另外,根据LED光头的累计点亮时间分别提醒更换时期,或发出温度异常的警告。


外部访问控制

可使用可编程控制器等外部设备发送并行信号,来控制 LED光头的UV照射(时间、照射时间)。 通过操作本体,分别以0.1秒为单位来设定各个LED光头的 UV照射时间,根据外部发来的信号开始照射 结束照射, 或者仅在信号持续的时间内进行UV照射等,可实现多种控 制。使用UJ35的情况下,还可利用RS232C来控制照射。 另外,如使用「UJ35设定工具(免费)」还可通过计算机简单地进行设定。


照射稳定性

不会出现树脂硬化不良和粘结错误
温度反馈控制

照射精度达到±3%内(输出80%时)

通常,LED温度上升后,照射UV的输出会下降。在LED光头中采用散热性较高的金属筐体,并进一步采用散热器构造等,从而抑制温度的上升。LED光头内置有温度传感器,始终监控温度,并进行反馈,输出80%的情况下,精度达到±3%内,实现了卓越的UV照射稳定性。最适用于高品质、精密的粘结用途。


抑制了热变形的高精度粘接


源为365nm的纯紫外线。
由于不含有红外线,因此可以抑制工件的温度上升。
最适合于薄型塑料透镜等想要抑制热变形的组件以及高精度粘接等用途。
(条件)
工作:光传感器透镜
紫外线照射强度:250mW/cm2
照射距离:20mm

程序照射功能(UJ35)


抑制硬化变形,实现高品质、高精度的粘结。

配备有程序照射功能,可根据树脂、硬化物来控制照射功率和时间。大幅度地减少硬化收缩,实现高品质、高精度的粘结。除使用一定功率进行连续照射的简单照射外,还可设定逐步照射和间隙照射。逐步照射是指利用程序按照一定的时间来改变功率,同时进行照射;而间隙照射是指按照一定的间隙进行照射。可在4个LED光头内分别设定7种(7个品种)10步程序。


大幅度地提高粘结、固定的可靠性

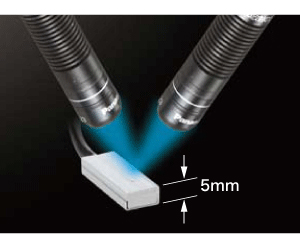

窄长型UV传感器连接(UJ35)


实际测量照射强度、高精度校准。

只要连接选配件中的窄长型UV传感器,即可在实际工件位置测量LED光头的UV照射强度。另外,还可自动地调整为已设定的照射强度(单个光头、多个光头的累计照射强度均可)。传感器的厚度几乎与工件相同,只有5mm,因此无需从实际生产线上拆下即可进行测量,还便于高精度设定和有序条件的确认。由于可实时地确认照射强度并进行调整,因此可提高粘结、固定的可靠性。


环保性&可靠性

使用LED方式,无需频繁地更换备品。


使用LED方式,无需频繁地更换备品。
与灯管方式相比,LED方式绝对具有光源寿命较长的特点。灯管寿命约为3,000小时,而LED的推测寿命约为20,000小时。并且,与通常点亮的灯管方式不同,LED可实现仅在需要时进行UV照射。照射ON/OFF时间比为1:4(工序准备时间=5、照射时间=1)的情况下,相当于灯管方式的约10万小时,可大幅度地削减运行成本和维护工时。

标准采用耐弯曲的光头电缆


可自由地旋转LED光头,还可安装到可动部。
考虑到将LED光头安装在可动部时,在反复移动的同时需要进行UV照射,标准采用耐弯曲电缆来用作LED光头连接电缆。即使频繁地移动LED光头,也无需担心会像石英光纤一样出现折断,可自由地旋转(半径33mm、耐弯曲性1000万次以上:根据本公司的评估标准)。延长电缆也具有耐弯曲性,最长可延长至10m。
(5m以上的电缆直径为 7.6mm,耐弯曲半径为R45.6mm。)

60VA(AC100V时)的低消耗功率

削减运行成本、削减CO2!

即使所有CH的光头均点亮,消耗功率也在60VA(100VAC 时)以下,有助于CO2的削减。另外,与灯管式相比,发热量较少,因此,无尘室较狭小的情况下,可削减空调所需使用的电力。


冷却风扇的构造

最适用于高精密工序,有助于节约成本!

无需针对冷却风扇旋转采用振动措施、管道措施,最适用于高精密工序。无需为排气处理而安装、连接管道等,从而可节省工程建设费和排气空调的运行成本等。


符合CE、RoHS等认证的环保产品

不含铅、水银,重视环保。

LED方式不同于灯管方式,光源中不含水银。符合CE认证、RoHS指令、电子信息产品污染控制管理办法(中国版RoHS),可放心地使用(废弃时,作为工业废弃物,请采取妥善的措施)。


种类


品种一览

控制器


项目 规格 订货产品号
UJ30控制器 对应4光头连接
AC适配器(ANUJ6802)附带
ANUJ3000
UJ35控制器 对应4光头连接
AC适配器(ANUJ6802)附带
对应UV传感器(ANUJ3800)UJ35专用选配件
ANUJ3500

光头(ANUJ6180系列)


项目 规格 订货产品号
波长365nm
智能光头
(17,200mW/cm2
ø12mm×50mm 电缆长=0.2m ANUJ6186
波长365nm
标准型
(12,500mW/cm2
ANUJ6180
波长385nm
智能光头
(19,500mW/cm2
ANUJ6188
波长385nm
标准型
(14,700mW/cm2
ANUJ6184

光头(ANUJ6170系列)


项目 规格 订货产品号
标准光头
(9300mW/cm2
ø12mm× 50mm 电缆长度=1.9m ANUJ6172
ANUJ6172以外的ANUJ6170系列于2014年6月30日开始停止接受订单。ANUJ6170系列的详细请参阅光头(ANUJ6170系列)(終了品)的页面。


透镜


项目 规格 订货产品号
标准透镜
ø3mm ANUJ6423
ø4mm ANUJ6424
ø6mm ANUJ6426
ø8mm ANUJ6428
ø10mm ANUJ6420
侧视透镜
(圆形照射 角度90度)
ø6mm ANUJ6426SV
ø8mm ANUJ6428SV
ø10mm ANUJ6420SV
圆柱形透镜
(椭圆照射)
R5 ANUJ6450S
R7.5 ANUJ6475S
棒形透镜
(圆形照射 细径透镜)
ø4mm ANUJ6447L※1
ø6mm ANUJ6467L※1
防护玻璃 用于防止在没有安装透镜使用时,光头侧透镜的污浊和划痕。 NEW
ANUJ6430
※1 智能光头ANUJ6186, ANUJ6188安装的时候,敬请咨询。

连接电缆(ANUJ6180系列、ANUJ6170系列[高输出光头、波长385nm光头]用)


项目 规格 订货产品号
连接电缆
(ANUJ6180系列、ANUJ6170系列[高输出光头、波长385nm光头]用)
电缆长度= 1.7m ANUJ6220
电缆长度=  3m ANUJ6230
电缆长度=  5m ANUJ6250
电缆长度=  7m ANUJ6270
电缆长度= 10 m ANUJ6200

选配件・维修品


项目 规格 订货产品号
UV传感器 UJ35专用UV传感器
(2m电缆 附带ANUJ38012)
ANUJ3800
UV传感器 延长电缆 2m (UV传感器:附带ANUJ3800) ANUJ38102
10m ANUJ38110
AC适配器※1 附带对应100-240VAC的适配器主体
附带对应100VAC的电源电缆
ANUJ6802
200VAC电源电缆 对应ANUJ6802用200VAC
电源电缆※2
ANUJ6803
安装金属配件 - ANUJ6804
护目镜 UV护目镜 受注終了ANUP5001SG※3
※1 AC适配器:控制器中附带ANUJ6802。
ANUJ6802的AC适配器对应100-240VAC,但是初级侧电源线对应100VAC。
在200VAC地区使用时,请另外购买ANUJ6803的初级侧电源电缆(对应200VAC)。
※2 仅限中国对应品。
※3 2012年8月31日停止接受订单。

规格

控制器规格

  UJ30(标准型) UJ35(高性能型)
控制器订货产品号 ANUJ3000 ANUJ3500
连接光头数 1~4光头
连接UV传感器 未对应 对应(UJ35专用)
UV照射 可选择:简单模式1种方式照射
所有光头全部/单独
可选择:简单模式1种方式照射、程序照射方式
(最多10步 7种方式)
所有光头全部/单独
品种切换 无(1品种) 有(8品种)
调光/照射控制 数字调光、手动照射控制或者定时器控制
(0.1~99.9、100~999sec)
利用UJ35专用传感器型校准的功能(仅限UJ35)
设定/操作 利用操作开关设定、电源钥匙开关
RS232C(UJ35设定工具)
显示 7段显示
冷却方式 自然冷却(无风扇)
外部控制 方式 并行I/O RS232C 并行I/O
外部输入 单独照射输入、照射停止输入、联锁、全部点亮照射输入、品种切换
外部输出 READY信号、错误信号、警告输出、BUSY输出(各个光头)、+5V输出(指示灯用)
操作电压 AC适配器附带:100-240VAC(±10%) 50/60Hz 60VA(AC100V时)
使用温度/湿度范围 0~+35℃ 30~85%RH(25℃下应无凝露)
保存温度/湿度范围 -10~+60℃ 30~85%RH(25℃下应无凝露)
附件 AC适配器、钥匙、说明书
重量 约940g(AC不含AC适配器) 约960g(AC不含AC适配器)

光头规格

ANUJ6180系列

波长365nm
智能
光头
光头订货产品号 ANUJ6186
适用透镜 SPOT直径 ø3mm ø4mm ø6mm ø8mm ø10mm 防护玻璃 ※3
透镜订货产品号 ANUJ6423 ANUJ6424 ANUJ6426 ANUJ6428 ANUJ6420 ANUJ6430
照射强度(mW/cm2 ※1 17,200 14,940 7,560 4,450 1,360 530
照射距离 8mm 10mm 15mm 20mm 30mm 10mm
波长365nm
标准型
光头订货产品号 ANUJ6180
适用透镜 SPOT直径 ø3mm ø4mm ø6mm ø8mm ø10mm 防护玻璃 ※3
透镜订货产品号 ANUJ6423 ANUJ6424 ANUJ6426 ANUJ6428 ANUJ6420 ANUJ6430
照射强度(mW/cm2 ※1 12,500 10,600 4,720 2,500 580 300
照射距离 10mm 12mm 20mm 25mm 30mm 10mm
波长385nm
智能
光头
光头订货产品号 ANUJ6188
适用透镜 SPOT直径 ø3mm ø4mm ø6mm ø8mm ø10mm 防护玻璃 ※3
透镜订货产品号 ANUJ6423 ANUJ6424 ANUJ6426 ANUJ6428 ANUJ6420 ANUJ6430
照射强度(mW/cm2※1 19,500 16,920 8,680 4,750 1,400 580
照射距离 8mm 10mm 15mm 20mm 30mm 10mm
波长385nm
标准型
光头订货产品号 ANUJ6184
适用透镜 SPOT直径 ø3mm ø4mm ø6mm ø8mm ø10mm 防护玻璃 ※3
透镜订货产品号 ANUJ6423 ANUJ6424 ANUJ6426 ANUJ6428 ANUJ6420 ANUJ6430
照射强度(mW/cm2※1 14,700 11,700 5,800 2,790 590 330
照射距离 10mm 12mm 15mm 20mm 30mm 10mm
共通项目 光源 3B等级 LED产品(JIS C6802:2005) 危险等级3(IEC62471)
光源估算寿命※2 20,000小时(光头内部 LED温度60℃时)
电缆长 0.2m
与UJ系列主体连接时需要另外的连接电缆。
使用温度/湿度范围 +5~+35℃ 30~85%RH(25℃下应无凝露)
保存温度/湿度范围 -10~+60℃ 30~85%RH(25℃下应无凝露)
※1 固定到安装金属配件,测量UJ30/35环境温度为25℃、100%输出时为亮灯、传感器孔径ø1mm的UV紫外线硬化装置时(初始值:基于本公司基准测量方法)。
LED元件,由于发射强度的变化,实际强度高于20%以上。
※2 并非保证值。
※3 没有安装透镜使用时,为防止光头侧透镜污浊,建议使用防护玻璃ANUJ6430。

ANUJ6170系列

标准光头※1 光头订货产品号 ANUJ6172
电缆长度 1.9m(ANUJ6172)直接连接到控制器
适用透镜 SPOT直径 φ3mm φ4mm φ6mm φ8mm φ10mm
透镜订货产品号 ANUJ 6423 ANUJ 6424 ANUJ 6426 ANUJ 6428 ANUJ 6420
照射强度(mW/cm2) ※2 9,300 7,900 3,600 1,700 640
照射距离 10mm 12mm 20mm 25mm 30mm
共通项目 光源 3B等级 LED产品
光源估算寿命※3 20,000小时(光头内部 LED温度60℃时)
使用温度/湿度范围 +5~+35℃ 30~85%RH(25℃下应无凝露)
保存温度/湿度范围 -10~+60℃ 30~85%RH(25℃下应无凝露)
※1 标准光头的电缆长度是规定的长度。
※2 固定到安装金属配件,环境温度为25℃,100%输出时(初始值)
※3 并非保证值
ANUJ6172以外的ANUJ6170系列于2014年6月30日开始停止接受订单。ANUJ6170系列的详细请参阅光头(ANUJ6170系列)(終了品)的页面。

尺寸图

  • 单位mm

(不含突起部)



控制器

光头部

下图为安装了标准・圆柱形透镜的状态

ANUJ6180 / ANUJ6184 / ANUJ6186 / ANUJ6188

ANUJ6180 / ANUJ6184 / ANUJ6186 / ANUJ6188

ANUJ6172

ANUJ6172
不包括ANUJ6172的 ANUJ6170系列,于2014年6月30日停止接受订单。请参考ANUJ6170系列的尺寸图、光头(ANUJ6170系列)(终了品)的页面。


返回页首

透镜

标准・圆柱形透镜


侧视透镜


棒形透镜


ANUJ6467L
ANUJ6447L

注:同智能光头ANUJ6186, ANUJ6188组合的时候,敬请咨询。

防护玻璃


ANUJ6430

UV传感器

ANUJ3800

光头安装金属配件

ANUJ6804

连接电缆
