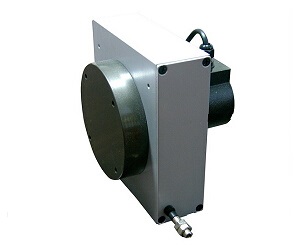

HPS-L1-R系列

Full Stroke (mm) 量測行程

3000, 4000, 5000, 6000, 8000

Sensor

Wire-wound and hybrid potentiometer

Output Signal Mode 輸出信號模式

Resistance (Potentiometer)

Resolution 解析

Essentially infinite

Linearity 線性度

[standard class] ±0.25% FS; [precision class ±0.1% FS  (±1 count)

Repeatability 重覆性

±0.02% FS

Output Resistance 輸出電阻值

[standard class] 5K ohm ± 10% FS; [precision class] 5K ohm ± 5% FS

Power Rating (watts)

2 W at 40℃

Recommended Input Voltage 輸入電壓

30V (AC/DC) max., best voltage at 5 ~ 10 VAC/VDC

Wire Specification 線徑規格

Diameter: 1.0 mm SUS304 with nylon coating

Max. Travel Speed 最大往復速度

600 mm / sec.

Vibration 震動

10 Hz to 2000 Hz, 10 g

Cable 電線

Ø5.4, 100 cm long

Weight 重量

< 3,500 g

Starting Torque on Spring 拉力

≤ 2,200 g

ENVIRONMENTAL SPEC.

Electrical Connection

Operating Temp. / Humidity 操作溫度/濕度

-20°C ~ 70°C

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP64: Dust & Dripping Proof

(only for potentiometer housing)

ORDERING INFORMATION

H P S  -  L 1  -

Measuring Range

-

Signal Mode

-

Life

量測行程

信號模式

壽命及線性度

30 : 3000 mm

60 : 6000 mm

R: Resistance 5K ohm

Blank: 1 X 106 cycles, linearity 0.25% FS

40 : 4000 mm

80 : 8000 mm

＊F: 5 X 106 cycles, linearity 0.1% FS

50 : 5000 mm

＊F25: 5 X 106 cycles, linearity 0.25% FS
