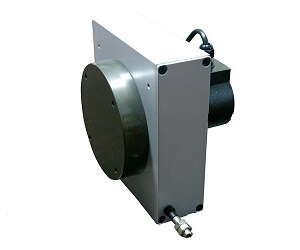

HPS-L1-MA系列

  • 拉線式電阻尺.適合量測長行程·量測行程: 3000 / 4000 / 5000 / 6000 / 8000 mm 信號模式: 4-20mA
  • 产品型号:HPS-L1-MA系列
  • 产品品牌:HONTKO(鸿璿)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息

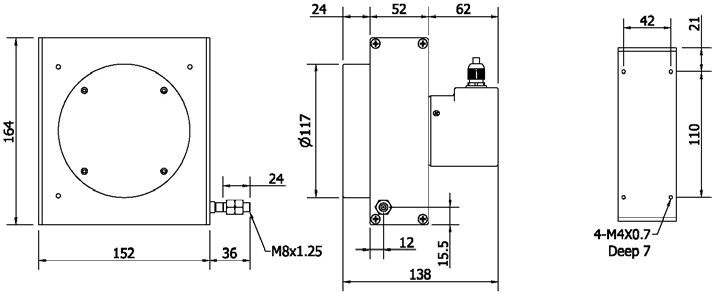

  • 产品尺寸

ELECTRICAL SPEC.



Full Stroke (mm) 量測行程

3000, 4000, 5000, 6000, 8000

Sensor

Wire-wound and hybrid potentiometer

Output Signal Mode 輸出信號模式

4-20 mA (2 wires)

Resolution 解析

Essentially infinite

Linearity 線性度

[standard class] ±0.3% FS; [precision class] ±0.15% FS  (±1 count)

Repeatability 重覆性

±0.05% FS

Input Power 供應電壓

15-24Vdc±20%

Input Current 供應電流

20 mA max.

Loop Resistance (load)

(loop supply voltage -12) / 0.02 max.

Zero and Span Adjustment

± 5%





MECHANICAL SPEC.



Wire Specification 線徑規格

Diameter: 1.0 mm SUS304 with nylon coating

Max. Travel Speed 最大往復速度

600 mm / sec.

Vibration 震動

10 Hz to 2000 Hz, 10 g

Cable 電線

Ø5.4, 100 cm long

Weight 重量

< 3,500 g

Starting Torque on Spring 拉力

≤ 2,200 g





ENVIRONMENTAL SPEC.













Electrical Connection

Operating Temp. / Humidity 操作溫度/濕度



0°C ~ 70°C



































Storage Temp. 儲存溫度





-20°C ~ 80°C

































Protection 保護等級





IP64: Dust & Dripping Proof











































(only for potentiometer housing)





































































ORDERING INFORMATION















































H P S  -  L 1  -



Measuring Range



-

Signal Mode





-

Life





量測行程



信號模式



壽命及線性度





























30 : 3000 mm

60 : 6000 mm

*420: 4-20mA







Blank: 1 X 106 cycles, linearity 0.3% FS







40 : 4000 mm

80 : 8000 mm









*F: 5 X 106 cycles, linearity 0.15% FS







50 : 5000 mm















*F25: 5 X 106 cycles, linearity 0.3% FS
