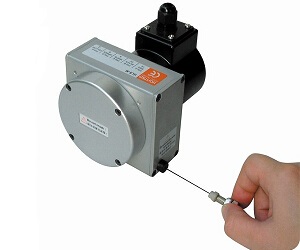

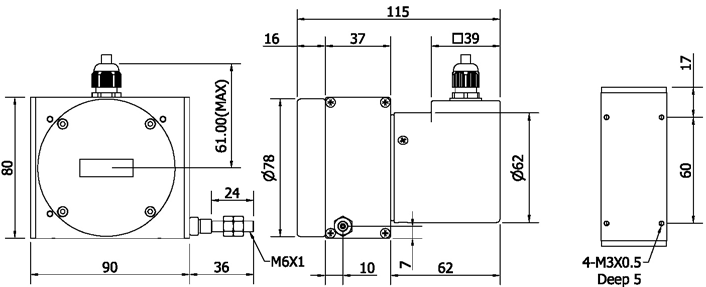

HPS-M1-R系列

Full Stroke (mm) 量測行程

500, 750, 1000, 1500, 2000, 3000, 4000

Sensor

Wire-wound and hybrid potentiometer

Output Signal Mode 輸出信號模式

Resistance (Potentiometer)

Resolution 解析

Essentially infinite

Linearity 線性度

[standard class] ±0.25% FS; [precision class] ±0.1% FS  (±1 count)

Repeatability 重覆性

±0.02% FS

Output Resistance 輸出電阻值

[standard class] 5K ohm ± 10% FS; [precision class] 5K ohm ± 5% FS

Power Rating (watts)

[stroke 500 mm] 1 W at 40℃; [stroke ≥ 1000 mm] 2 W at 40℃

Recommended Input Voltage 輸入電壓

30V (AC/DC) max., best voltage at 5 ~ 10 VAC/VDC

Wire Specification 線徑規格

Diameter: 0.7 mm SUS304 with nylon coating

Max. Travel Speed 最大往復速度

1,000 mm / sec.

Vibration 震動

10 Hz to 2000 Hz, 10 g

Cable 電線

Ø5.4, 100 cm long, radial cable output

Weight 重量

< 1,000 g

Starting Torque on Spring 拉力

[(Stroke ≤ 1000 mm) 600 g; [Stroke ≥ 1500 mm] 1000 g

ENVIRONMENTAL SPEC.

Electrical Connection

Operating Temp. / Humidity 操作溫度/濕度

-20°C ~ 70°C

RH35% ~ 90% (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP64: Dust & Dripping Proof

(only for potentiometer housing)

ORDERING INFORMATION

H P S  -  M 1  -

Measuring Range

-

Signal Mode

-

Potentiometer Life and Linearity

量測行程

信號模式

壽命及線性度

05

: 500 mm

15 : 1500 mm

R: Resistance 5K ohm

Blank: 1 X 106 cycles, linearity 0.25% FS

075

: 750 mm

20 : 2000 mm

＊F: 5 X 106 cycles, linearity 0.1% FS

10

: 1000 mm

30 : 3000 mm

＊F25: 5 X 106 cycles, linearity 0.25% FS

40 : 4000 mm
