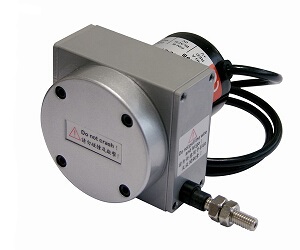

HPS-S 系列

Full Stroke (mm) 量測行程

500, 1000

Sensor

Wire-wound and hybrid potentiometer

Output Signal Mode 輸出信號模式

Resistance (Potentiometer)

Resolution 解析

Essentially infinite

Linearity 線性度

[standard class] ±0.25% FS; [precision class] ±0.1% FS  (±1 count)

Repeatability 重覆性

±0.02% FS

Output Resistance 輸出電阻值

[standard class] 5K ohm ± 10% FS; [precision class] 5K ohm ± 5% FS

Power Rating (watts)

[stroke 500 mm[ 1 W at 40℃; [stroke 1000 mm[ 2 W at 40℃

Recommended Input Voltage 輸入電壓

30V (AC/DC) max., best voltage at 5 ~ 10 VAC/VDC

Wire Specification 線徑規格

Material: SUS304 with nylon coating; Diameter: 0.6 mm; Breaking load: 16 Kg

Max. Travel Speed 最大往復速度

500 mm / sec.

Vibration 震動

10 Hz to 2000 Hz, 10 g

Cable 電線

Ø4.2, 50 cm long

Weight 重量

< 600 g

Starting Torque on Spring 拉力

< 600 g

ENVIRONMENTAL SPEC.

Electrical Connection

Operating Temp. / Humidity 操作溫度/濕度

-20°C ~ 70°C

RH35% ~ 90% (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP50: Dust Proof

(only for potentiometer housing)

H P S - S -

Measuring Range

-

Signal Mode

-

Life

量測行程

信號模式

壽命及線性度

05

: 500 mm

R: Resistance 5K ohm

Blank: 1 X 106 cycles, linearity 0.25% FS

10

: 1000 mm

＊F: 5 X 106 cycles, linearity 0.1% FS

＊F25: 5 X 106 cycles, linearity 0.25% FS
