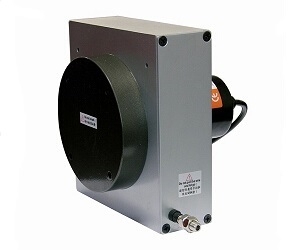

HLS-L 系列

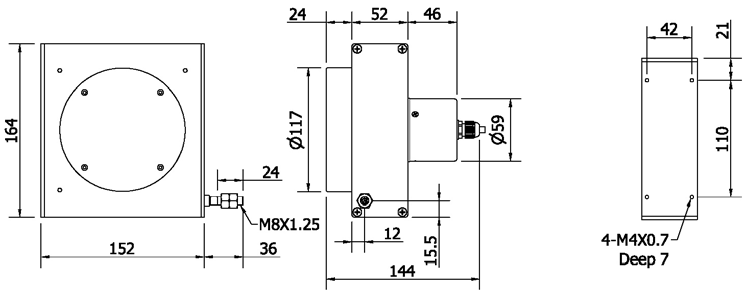

[Mounting Hole]

ELECTRICAL SPEC.

Detection System

Incremental 增量型

Output Wave 輸出波形

Square Wave 方波

Stroke (mm) 量測行程

6000, 8000, 10000, 12000

Standard Resolution (mm/pulse) 解析

1, 0.5 mm/pulse

(others by request)

Accuracy 精度

±0.05% FS, ±1 count

Output Phase 輸出相

AB phase or ABZ phase

Electronics 電路特性

NPN Voltage, NPN Open Collector, Push Pull or Line Driver

Power Supply 供應電源

DC 8~26V, DC 5V fixed

Current Consumption 消耗電流

≤ 60 mA

Output Capacity 輸出容量

Sync. Current: 20 mA, Residual Voltage: 0.5V or less

Max. Response 最大嚮應頻率

10K Hz ~ 50K Hz

Phase Different 相位差

A, B phase different 90°±45° (T/4±T/8), Z phase T±T/2

Wave Form Rise / Fall 波形上下時間

2 µs or less

Polarity 極性保護

Against Reverse Protection

(not with DC 5V)

MECHANICAL SPEC.

Wire Specification 線徑規格

Material: SUS304 with nylon coating

Diameter: 1.0 mm; Breaking load: 60 Kg

Max. Travel Speed 最大往復速度

1,000 mm / sec.

Vibration 震動

10g (10±1,500 Hz)

Shock 衝擊

20g per 11 ms

Cable 電線

Ø5.4, 100 cm long

Weight 重量

< 3,500g

Starting Torque on Spring 拉力

1,500 ~ 2,000 g

ENVIRONMENTAL SPEC.

Operating Temp. / Humidity 操作溫度/濕度

-10°C ~ 60°C, RH 35% ~ 90% (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP64: Dust & Dripping Proof (only for encoder housing)

Life 壽命

Typical > 1 X 106 cycles

ORDERING INFORMATION

H L S - L -

Measuring Range

-

Resolution

-

Output Phase

-

Electronics

-

Supply Voltage

量測行程

解析

輸出相

電路特性

供應電源

60 : 6000 mm

100 : 10000 mm

1 : 1 mm

Blank: AB phase

Blank: NPN Voltage

Blank: 8~26Vdc

80 : 8000 mm

120 : 12000 mm

05 : 0.5 mm

＊Z: ABZ phase

C: NPN Open-Collector

5V: 5Vdc fixed

PP: Push-Pull

＊L: Line Driver 5Vdc

＊HL: Line Driver 5~26Vdc
