GOT SIMPLE

价格：0
简洁机型且功能强大。高信赖性却操作简便.分辨率 WVGA800×480点.用户存储器 9M.TFT彩色 65,536色.支持 RS-422, RS-232.内置 Ethernet.内置 USB.搭载 SD存储卡槽.IP65F耐环境保护结构.可竖直显示.
产品型号：GX21系列
产品品牌：Mitsubishi(日本三菱)
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

产品特点

详细规格

产品尺寸

功能丰富

记录功能

实现与GOT simple连接的FA 设备的数据一元化

实现与GOT simple连接的FA设备的数据一元化方便对管理。任意时段和周期性的数据收集，数据分析以及备份等处理。

TOP

从存储卡启动

便于GOT simple的更换以及维护

可将画面数据及启动GOT simple所需的系统数据全部存至存储卡内,当存储卡装至GOT simple时,即可轻松启动和使用GOT simple。

TOP

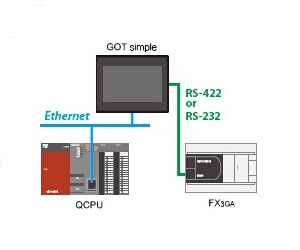

多通道通信功能

可通过GOT simple对所连接的FA设备进行控制！

1台GOT simple最大可实现2通道同时控制FA设备，另外只需对绘图软件GT Works3进行设定，还可实现所连接设备间的数据传送。

TOP

FX指令表编辑

便利于对在现场进行编程修改

GOT simple可实现在现场对编程修改。
FX系列的编程可通过指令表形式修改。

TOP

FA透明传送功能

便于现场修改PLC程序与参数设定

经由GOT simple可实现对三菱FA机器编程以及设备的启动·调试作业。无需繁琐的接线作业。

TOP

配方功能

无需繁琐的更换产品配方作业

只需将材料的配方条件以及加工条件数据存至GOT simple中，在需要时将其通过GOT simple写入PLC即可实现。
另外，即使修改后的数据也可读取后再保存。

TOP

操作人员认证功能

通过密码管理实现保密性强化

可根据每个操作人员设定其操作•显示范围(权限)，实现「安全性的强化」与「防止操作错误」。

硬件的特点

主要功能

分辨率 WVGA
800×480点
支持 RS-422, RS-232
搭载 SD存储卡槽

用户存储器 9M
内置 Ethernet
IP65F
耐环境保护结构

TFT彩色 65,536色
内置 USB
可竖直显示

GOT simple 系列的画面制作请使用GT Works3 Ver. 1.104J 以后版本进行。
如持有GT Works2 便可免费升级至GT Works3。

GOT Simple 可竖直显示

方便小型设备的设计与安装！

在小型设备上GOT Simple即使是竖直显示，其文字表现力也是鲜明绚丽。

GOT Simple 规格

一般规格

项目	规格
使用环境温度	0～50℃
保存环境温度	-20～60℃
使用/保存环境湿度	10～90%RH、无结露(湿球温度39℃) 环境温度超过40℃时，绝对湿度不超过40℃90%
抗振	符合JIS B 3502、 IEC 61131-2		频率	加速度	半振幅	扫描次数
		间歇振动时	5～8.4Hz	－	3.5mm	X，Y，Z 各方向10次
			8.4～150Hz	9.8m/s²	－
		连续振动时	5～8.4Hz	－	1.75mm	－
			8.4～150Hz	4.9m/s²	－
抗冲击	符合JIS B 3502、IEC 61131-2 (147m/s²、XYZ方向各3次)
使用环境	无油烟、腐蚀性气体、可燃性气体，无大量导电性尘埃无直射阳光(保存时亦相同)
使用海拔*1	2000m以下
安装场所	控制柜内
过电压类别*2	Ⅱ以下
污染度*3	2以下
冷却方式	自冷
接地	D种接地(100Ω以下)、无法接地时连接至控制柜上

*1：不要将GOT在海拔0m以上的加压到大气压以上的环境下使用或保存。否则将有可能产生误动作。
如果采用加压对控制盘内进行吹气清洗，气压会使表面膜浮起，
有可能造成触摸面板无法正常按下或膜脱落问题。
*2：该机器被预想为连接到公共配电网到机械装置间的某配电装置上。
分类Ⅱ适用于从固定设备到被供电的机器等。额定最高300V的机器的耐电涌电压为2500V。
*3：表示在该设备使用环境中导电性物质产生程度的指标。污染度2是指只发生非导电性的污染。
但是，偶尔的凝结可能引起暂时导电的环境。

请勿在阳光直射、高温、多粉尘、高湿度、
多振动的环境下使用或者保管GOT。

关于符合国外标准(UL/cUL、CE)、船级标准的信息,
敬请垂询当地销售办公室。

TOP

电源规格

项目		规格
		GS2110-WTBD	GS2107-WTBD
电源电压		DC24V(+10% -15%)波纹电压200mV以下
耗电量		7.6W以下(317mA/24V)	6.5W以下(271mA/24V)
	背光灯OFF时	3.8W以下(158mA/24V)	3.8W以下(158mA/24V)
冲击电流		17A以下(6ms、25℃、最大负载时)
容许瞬停时间		5ms以内
噪声耐量		遵从IEC61000-4-4 2kV(电源线)
耐电压		AC350V 1分钟(GOT的所有电源端子⇔GOT的接地端子之间)
绝缘电阻		DC500V 兆欧表测得10MΩ以上(GOT的所有电源端子⇔GOT的接地端子之间)

TOP

性能规格

项目		规格
		GS2110-WTBD	GS2107-WTBD
显示屏	显示屏类型	TFT彩色液晶
	画面尺寸	10英寸	7英寸
	分辨率	WVGA：800×480点阵
	显示尺寸	W222×H132.5[mm](横置显示时)	W155×H86[mm](横向显表时)
	显示字符数	16点阵标准字体时：50字×30行(全角)(横向显示时)
	显示颜色	65536色
	背光灯	LED方式(不可更换) 可以设置背光灯OFF/屏幕保护时间
触摸面板	方式	模拟电阻膜方式
	键尺寸	最小2×2点阵(每键)
	同时按下	不可同时按下(只可触摸1点)
	寿命	100万次(操作力度在0.98N以下)
存储器	C 驱动器	内置快闪卡9M字节(工程数据存储用、OS存储用)
	寿命(写入次数)	10万次
内置接口	RS-232	1ch 传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：D-Sub 9针(公) 用途：连接设备通讯用、条形码阅读器用连接计算机用(软件包数据上载/下载、FA透明功能)
	RS-422	1ch 传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：D-Sub 9针(母) 用途：连接设备通讯用终端电阻：330Ω固定
	以太网	1ch 数据传送方式：100BASE-TX、10BASE-T、接口形状：RJ-45(模块插孔) 用途：连接设备通讯用、网关功能用连接计算机用(软件包数据上载/下载、FA透明功能)
	USB(device)	1ch 最大传送速度：Full-Speed 12Mbps 接口形状：USB Mini-B 用途：连接计算机用(软件包数据上载/下载、FA透明功能)
	SD存储卡	1ch(依据SD规格) 支持存储卡：SDHC存储卡、SD存储卡用途：软件包数据上载/下载、日志数据保存
蜂鸣器输出		单音色(长/短/无可调整)
保护结构		IP65F(仅面板正面部分)
外形尺寸		W272×H214×D56[mm]	W206×H155×D50[mm]
面板开孔尺寸		W258×H200[mm](横向显示时)	W191×H137[mm](横向显示时)
质量		约1.3kg(不包括安装用的金属配件)	约0.9kg(不包括安装用的金属配件)
支持软件包		GT Designer3 Version1.104J以上*
