GT2308系列

  • 显示颜色：65536色* GT SoftGOT2000 Version1是一款包含在GT Works3中的软件。使用时，需另行安装许可证密钥。
  • 产品型号：GT2308系列
  • 产品品牌：Mitsubishi(日本三菱)
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格
  • 产品尺寸

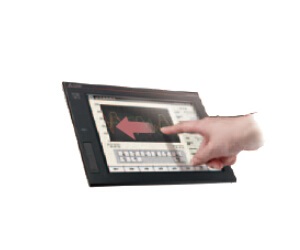

画面手势

难以操作的小型开关连同画面一起放大，使操作更加简便。
放大后可任意滚动显示希望操作的区域。

对象手势

选定希望操作的对象，可对其进行放大、滚动、拨动操作。
<可操作对象>
·记录数据列表显示·报警显示(用户)·报警显示(系统)
·简单报警显示·记录趋势图表·文件显示

2点按下防止误操作

重要操作以2点按下的方式来防止误操作。

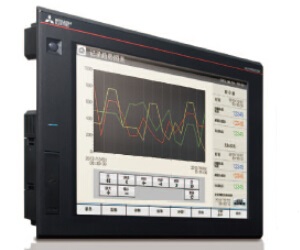

处理器，高速

日志、脚本、报警、软元件数据传送等的高负荷处理期间，画面操作依然流畅。
(监视性能提升2倍多)

存储容量，增大

创建画面无需担心数据容量。
采用工程数据压缩技术，即使没有SD存储卡，
也可以实际使用128MB。
*有的工程需要SD存储卡。

多点触摸/手势操作，舒适

通过手势操作，可缩放、滚动画面。
细节请参阅

采用轮廓字体和PNG图像，靓丽

即使缩小放大，也能靓丽呈现的字体及部件库支持画面设计。

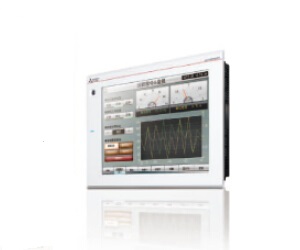

产品阵容，丰富

白色款新上市。可配合设备选择颜色。
前机身采用平面设计(无USB接口)，清洗方便。
适合纵向放置，即使空间狭窄、细长也放得下。[近期支持]
可在各种现场使用。

GT2308规格

一般规格

项目 规格
使用环境温度*1 0～55℃
保存环境温度 -20～60℃
使用环境湿度 10～90%RH、无凝露*2
保存环境湿度 10～90%RH、无凝露*2
抗振 符合JIS B 3502、
IEC 61131-2 		频率 加速度 半振幅 扫描次数
间歇振动时 5～8.4Hz － 3.5mm X，Y，Z
各方向10次
8.4～150Hz 9.8m/s² －
连续振动时 5～8.4Hz － 1.75mm －
8.4～150Hz 4.9m/s² －
抗冲击 符合JIS B 3502、IEC 61131-2 147m/s² (15G) X，Y，Z方向各3次
使用环境 无油烟、腐蚀性气体、可燃性气体、导电性尘埃不严重、无阳光直射(保存时也同样)
使用海拔*3 2000m以下
安装场所 控制柜内
过电压类别*4 Ⅱ以下
污染度*5 2以下
冷却方式 自冷
接地 D种接地(第3种接地)，无法接地时连接到控制柜上

*1：使用环境温度为设置GOT控制柜内的温度。
*2：环境温度超过40℃时，不可超过40℃90%的绝对湿度。
*3：请勿在超过海拔0m的大气压以上的气压环境下使用或保管GOT。
如在上述环境中使用，可能会出现误动作。
向控制柜内进行加压式吹气清扫时，气压可能会导致表面的保护膜浮起从而影响到触摸面板的灵敏度，
甚至保护膜可能会脱落。
*4：表示假定该机器连接在公共配电网到内部机械装置的哪一处配电部。
Ⅱ类，适用于由固定设备供电的机器等。额定电压不超过300V的机器的抗浪涌电压为2500V。
*5：表示该机器使用环境中的导电性物质的发生率的指标。
污染度2 是指只发生非导电性污染，根据条件可能会因凝结而发生暂时性导电的环境。

请勿在阳光直射、高温、多粉尘、高湿度、
多振动的环境下使用或者保管GOT。

关于符合国外标准(UL/cUL、CE)、船级标准的信息,
敬请垂询当地销售办公室。

TOP

电源规格

项目 规格
GT2308-VTBA GT2308-VTBD
电源电压 AC100～240V(+10%、-15%) DC24V(+25%、-20%)
电源频率 50/60Hz ±5% －
耗
电
量 		最大负载时 11W以下
GOT单体 9W 8W
GOT单体
背光灯熄灯时 		6W
冲击电流 40A以下(4ms、环境温度25℃、最大负载时) 40A以下(2ms、环境温度25℃、最大负载时)
容许瞬停时间 20ms以内(AC100V以上) 10ms以内
噪声耐量 噪声电压1500Vp-p、噪声幅度1μs
根据噪声频率为25～60Hz的噪声模拟器 		噪声电压500Vp-p、噪声幅度1μs
根据噪声频率为25～60Hz的噪声模拟器
耐电压 电源端子总括⇔地线间 AC1500V 1分钟 电源端子总括⇔地线间 AC350V 1分钟
绝缘电阻 电源端子总括⇔地线间 DC500V 绝缘电阻表10MΩ以上

TOP

性能规格

项目 规格
GT2308-VTBA
GT2308-VTBD
显示屏*1*2 显示屏类型 TFT彩色液晶
画面尺寸 8.4英寸
分辨率 VGA：640×480点阵
显示尺寸 170.9(W)×128.2(H)mm
显示字符数 16点阵标准字体时：40字×30行(全角)
12点阵标准字体时：53字×40行(全角)
显示颜色 65536色
亮度调节 16级
背光灯 LED(不可更换)
背光灯寿命*4 约50000小时(使用环境温度25℃、显示亮度50%时的时间)
触摸面板*3 方式 模拟电阻膜方式
键尺寸 最小2×2点阵(每键)
同时按下 不可同时按下*5 (只可触摸1点)
寿命 100万次以上(操作力度在0.98N以下)
用户存储器 用户存储器容量 存储用存储器(ROM)：9MB
动作用存储器(RAM)：9MB
寿命(写入次数) 10万次
内部时钟精度 ±90秒/月(环境温度25℃)
电池 GT11-50BAT型锂电池
寿命 約5年(环境温度25℃)
内置接口 RS-232 1ch 传送速度：115200/57600/38400/19200/9600/4800bps
接口形状：D-sub 9针(公)
以太网 1ch 数据传送方式：10BASE-T/100BASE-TX 接口形状：RJ-45(模块插头)
USB(host) 1ch
最大传送速度：Full-Speed 12Mbps 接口形状：USB-A
USB(device) 1ch
最大传送速度：Full-Speed 12Mbps 接口形状：USB Mini-B
SD存储卡 1ch 支持SDHC(最大32GB)
蜂鸣器输出 单音(音长可调整)
POWER LED 发光色：2色(蓝色、橙色)
保护结构 正面：IP67F*6 柜内：IP2X
外形尺寸 241(W)×194(H)×56(D)mm
面板开口尺寸 227(W)×176(H)mm
重量(安装配件除外) 1.5kg
支持软件包 GT Designer3 Version1.100E以上

*1：基于液晶面板的特性，有时会出现亮点(常亮的点)和暗点(常暗的点)。
液晶面板由大量显示元件构成，无法100%确保不出现亮点和暗点。
此外，由于液晶面板的个体差异，可能会出现色调不同、亮度不均和闪烁等现象。
这些现象并非是产品不良或故障，而是产品特性，敬请谅解。
*2：受到振动、冲击或者某特定显示的颜色的影响，都有可能导致画面闪烁。
*3：使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
·材质：聚缩醛树脂 ·前端半径：0.8mm以上
*4：使用GOT的屏保/背光灯关闭功能，可有效防止屏幕出现残影和延长背光灯寿命。
*5：同时按压触摸面板2点或2点以上时，如果按压点的中心附近有开关，该开关可能会动作。
因此，请勿同时按压触摸面板2点或2点以上。
*6：不保证适合客户的所有环境。
此外，在长时间有油、化学品的环境中或充满油雾的环境中可能会无法使用。

外形尺寸

[单位：mm]

TOP

面板切割尺寸

[单位：mm]

面板尺寸 型号 A B 备注
10.4英寸 GT2310 289 200 与GT167□、GT157□、A97□GOT同样尺寸。
 8.4英寸 GT2308 227 176 与GT1665、GT1565同样尺寸。

TOP

各部位名称

  • ①显示屏
  • ②触摸面板
  • ③POWER LED
  • ④安装配件
  • ⑤S.MODE 开关
  • ⑥SD存储卡访问LED
  • ⑦SD存储卡接口
  • ⑧SD存储卡护盖
  • ⑨USB接口(host)
  • ⑩USB接口(device)
  • ⑪线夹安装孔
  • ⑫终端电阻设置用开关(盖板内侧)
  • ⑬电池
  • ⑭电源端子
  • ⑮以太网接口
  • ⑯RS-232接口
  • ⑰RS-422/485接口
