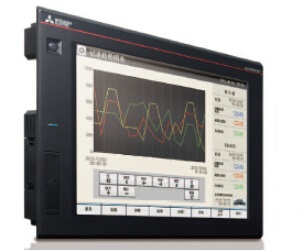

GT2712系列

画面手势

难以操作的小型开关连同画面一起放大，使操作更加简便。
放大后可任意滚动显示希望操作的区域。

对象手势

选定希望操作的对象，可对其进行放大、滚动、拨动操作。
<可操作对象>
·记录数据列表显示·报警显示(用户)·报警显示(系统)
·简单报警显示·记录趋势图表·文件显示

2点按下防止误操作

重要操作以2点按下的方式来防止误操作。

处理器，高速

日志、脚本、报警、软元件数据传送等的高负荷处理期间，画面操作依然流畅。
(监视性能提升2倍多)

存储容量，增大

创建画面无需担心数据容量。
采用工程数据压缩技术，即使没有SD存储卡，
也可以实际使用128MB。
*有的工程需要SD存储卡。

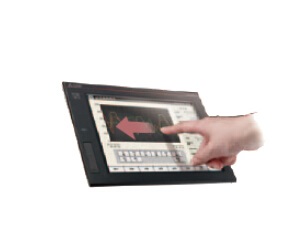

多点触摸/手势操作，舒适

通过手势操作，可缩放、滚动画面。
细节请参阅

采用轮廓字体和PNG图像，靓丽

即使缩小放大，也能靓丽呈现的字体及部件库支持画面设计。

产品阵容，丰富

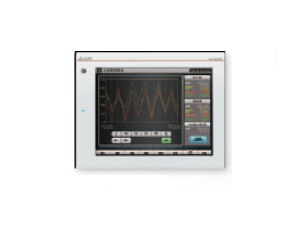

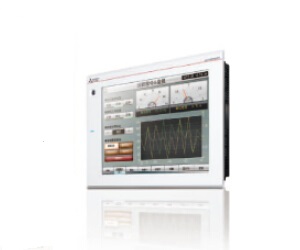

白色款新上市。可配合设备选择颜色。
前机身采用平面设计(无USB接口)，清洗方便。
适合纵向放置，即使空间狭窄、细长也放得下。[近期支持]
可在各种现场使用。

GT2712规格

一般规格

项目	规格
使用环境温度*1	0～55℃*2
保存环境温度	-20～60℃
使用环境湿度	10～90%RH、无凝露
保存环境湿度	10～90%RH、无凝露
抗振	符合JIS B 3502、 IEC 61131-2		频率	加速度	半振幅	扫描次数
		间歇振动时	5～8.4Hz	－	3.5mm	X，Y，Z 各方向10次
			8.4～150Hz	9.8m/s²	－
		连续振动时	5～8.4Hz	－	1.75mm	－
			8.4～150Hz	4.9m/s²	－
抗冲击	符合JIS B 3502、IEC 61131-2 147m/s² (15G) X，Y，Z方向各3次
使用环境	无油烟、腐蚀性气体、可燃性气体、导电性尘埃不严重、无阳光直射(保存时也同样)
使用海拔*3	2000m以下
安装场所	控制柜内
过电压类别*4	Ⅱ以下
污染度*5	2以下
冷却方式	自冷
接地	D种接地(第3种接地)，无法接地时连接到控制柜上

*1：使用环境温度为设置GOT控制柜内的温度。
*2：安装多媒体模块(GT27-MMR-Z)、MELSECNET/H通讯模块(GT15-J71LP23-25、GT15-J71BR13)、
CC-Link通讯模块(GT15-J61BT13)时，一般规格的使用环境温度需低于上记最高温度5℃。
*3：请勿在超过海拔0m的大气压以上的气压环境下使用或保管GOT。
如在上述环境中使用，可能会出现误动作。
向控制柜内进行加压式吹气清扫时，气压可能会导致表面的保护膜浮起从而影响到触摸面板的灵敏度，
甚至保护膜可能会脱落。
*4：表示假定该机器连接在公共配电网到内部机械装置的哪一处配电部。
Ⅱ类，适用于由固定设备供电的机器等。额定电压不超过300V的机器的抗浪涌电压为2500V。
*5：表示该机器使用环境中的导电性物质的发生率的指标。
污染度2 是指只发生非导电性污染，根据条件可能会因凝结而发生暂时性导电的环境。

请勿在阳光直射、高温、多粉尘、高湿度、
多振动的环境下使用或者保管GOT。

关于符合国外标准(UL/cUL、CE)、船级标准的信息,
敬请垂询当地销售办公室。

TOP

电源规格

项目		规格
		GT2712-STBA GT2712-STWA	GT2712-STBD GT2712-STWD
电源电压		AC100～240V(+10%、-15%)	DC24V(+25%、-20%)
电源频率		50/60Hz ±5%	－
耗电量	最大负载时	44W以下	45W以下
	GOT单体	19W	18W
	GOT单体背光灯熄灯时	10W	8W
冲击电流		60A以下(2ms、环境温度25℃、最大负载时)	5A以下(20ms、环境温度25℃、最大负载时)
容许瞬停时间		20ms以内(AC100V以上)	10ms以内
噪声耐量		噪声电压1500Vp-p、噪声幅度1μs 根据噪声频率为25～60Hz的噪声模拟器	噪声电压500Vp-p、噪声幅度1μs 根据噪声频率为25～60Hz的噪声模拟器
耐电压		电源端子总括⇔地线间 AC1500V 1分钟	电源端子总括⇔地线间 AC350V 1分钟
绝缘电阻		电源端子总括⇔地线间 DC500V 绝缘电阻表10MΩ以上

TOP

性能规格

项目		规格
		GT2712-STBA GT2712-STBD	GT2712-STWA GT2712-STWD
显示屏12	显示屏类型	TFT彩色液晶
	画面尺寸	12.1英寸
	分辨率	SVGA：800×600点阵
	显示尺寸	246(W)×184.5(H)mm
	显示字符数	16点阵标准字体时：50字×37行(全角) 12点阵标准字体时：66字×50行(全角)
	显示颜色	65536色
	亮度调节	32级
	背光灯	LED(不可更换)
	背光灯寿命*4	约60000小时(使用环境温度25℃、显示亮度50%时的时间)
触摸面板*3	方式	模拟电阻膜方式
	键尺寸	最小2×2点阵(每键)
	同时按下	最大2点
	寿命	100万次以上(操作力度在0.98N以下)
人体传感器	检测距离	1m
	检测温度	人体温度和周围温度之间的温差在4℃以上
用户存储器	用户存储器容量	存储用存储器(ROM)：57MB 动作用存储器(RAM)：128MB
	寿命(写入次数)	10万次
内部时钟精度		±90秒/月(环境温度25℃)
电池		GT11-50BAT型锂电池
	寿命	約5年(环境温度25℃)
内置接口	RS-232	1ch 传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：D-sub 9针(公)
	RS-422/485	1ch 传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：D-sub 9针(母)
	以太网	1ch 数据传送方式：10BASE-T/100BASE-TX 接口形状：RJ-45(模块插头)
	USB(host)	2ch(前面/背面)	1ch(背面)
		最大传送速度：High-Speed 480Mbps 接口形状：USB-A
	USB(device)	1ch(前面)	1ch(背面)
		最大传送速度：High-Speed 480Mbps 接口形状：USB Mini-B
	SD存储卡	1ch 支持SDHC(最大32GB)
	扩展接口	用于安装通讯模块/选购模块
	扩展辅助接口	用于安装选购模块
	侧面接口	用于安装通讯模块
蜂鸣器输出		单音(音程、音长可调整)
POWER LED		发光色：2色(蓝色、橙色)
保护结构		正面：IP67F*5 柜内：IP2X
外形尺寸		316(W)×246(H)×52(D)mm
面板开口尺寸		302(W)×228(H)mm
重量(安装配件除外)		2.4kg
支持软件包		GT Designer3 Version1.100E以上

*1：基于液晶面板的特性，有时会出现亮点(常亮的点)和暗点(常暗的点)。
液晶面板由大量显示元件构成，无法100%确保不出现亮点和暗点。
此外，由于液晶面板的个体差异，可能会出现色调不同、亮度不均和闪烁等现象。
这些现象并非是产品不良或故障，而是产品特性，敬请谅解。
*2：受到振动、冲击或者某特定显示的颜色的影响，都有可能导致画面闪烁。
*3：使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
·材质：聚缩醛树脂 ·前端半径：0.8mm以上
*4：使用GOT的屏保/背光灯关闭功能，可有效防止屏幕出现残影和延长背光灯寿命。
*5：对USB保护盖的PUSH记号进行压实、锁止操作后，即可符合IP67F。
(在USB保护盖打开的状态下，保护结构为IP2X)
不保证适合客户的所有环境。
此外，在长时间有油、化学品的环境中或充满油雾的环境中可能会无法使用。

外形尺寸

[单位：mm]

TOP

面板切割尺寸

[单位：mm]

面板尺寸	型号	A	B	备注
12.1英寸	GT2712	302	228	与GT1685、GT1585、A985GOT同样尺寸。
10.4英寸	GT2710	289	200	与GT167□、GT157□、A97□GOT同样尺寸。
8.4英寸	GT2708	227	176	与GT1665、GT1565同样尺寸。

TOP

各部位名称

①显示屏
②触摸面板
③USB接口(host/前面)
* 仅黑色款
④USB接口(device/前面)
* 仅黑色款
⑤POWER LED
⑥人体传感器(仅GT2712)
⑦安装配件
⑧复位开关

⑨S.MODE 开关
⑩SD存储卡访问LED
⑪SD存储卡接口
⑫SD存储卡护盖
⑬电池
⑭侧面接口
⑮USB接口(host/背面)
⑯线夹安装孔

⑰终端电阻设置用开关(盖板内侧)
⑱扩展辅助接口
⑲扩展接口
⑳电源端子
㉑以太网接口
㉒RS-232接口
㉓RS-422/485接口
㉔USB接口(device/背面)
* 仅白色款
