HTR-MW 系列

Detection System

Incremental 增量型

Output Wave 輸出波形

Square Wave 方波

Standard Resolution 解析

100, 10, 5, 2, 1, 0.5, 0.2, 0.1 mm/pulse

Output Phase 輸出相

ABZ phase

Electronics 電路特性

Push Pull 推挽式, Line Driver 差動式

Power Supply 供應電源

DC 5~26V

Current Consumption 消耗電流

≤ 60 mA

Output Capacity 輸出容量

Sync. Current: 20 mA, Residual Voltage: 0.5V or less

Max. Response 最大嚮應頻率

10K ~ 150K Hz

Phase Different 相位差

A, B phase different 90°±45° (T/4±T/8), Z phase T±T/8

Wave Form Rise / Fall 波形上下時間

1 µs or less

Polarity 極性保護

Against Reverse Protection

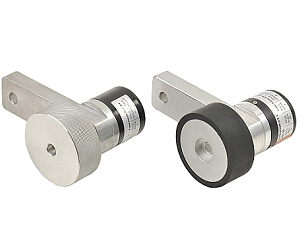

Type of wheel 輪子種類

Metal Knurled 金屬壓花輪  / Rubber 橡膠

Wheel Circle Length 輪周長

200 mm +/- 0.1%

Max. Speed

5 m / sec.

Vibration 震動

10g (10±1,500 Hz)

Shock 衝擊

20g per 11 ms

Cable 電線

Ø4.5, 1000 mm long

Weight 重量

≤ 500g

Storage Temp. 儲存溫度

-20°C ~ 70°C

Protection 保護等級

IP50: Dust Proof

TR-MW

-

A-

Wheel Type

Pulse per Revolution

Electronics

 輪子種類

          解析

電路特性

K:Metal knurled

100,10,5,2,1,0.5,0.2,0.1

P:Push pull

B:Rubber

Mm/pulse

*H:Line Driver
