LFP 系列-开放式结构传感器

型号定义

LFP-0050

LFP-0100

LFP-0150

LFP-0200

LFP-0250

LFP-0300

LFP-0350

LFP-0400

LFP-0450

LFP-0500

电气参数

单位

工作量程

标准量程自50 mm至500 mm，每50 mm递增

mm

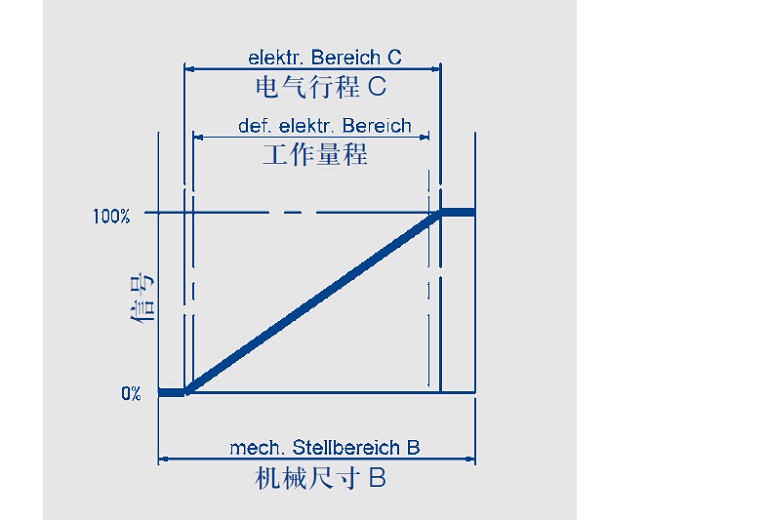

电气行程

56.2

106.4

156.6

206.8

257.0

307.2

357.4

407.6

457.8

508.0

±0.2 mm

标准阻值

2

4

6

8

10

12

14

16

18

20

kΩ

阻值公差

20

±%

独立线性

0.4

0.4

0.4

0.4

0.4

0.3

0.3

0.3

0.3

0.3

±%

可重复性

通常0.05

mm

滞后

 通常0.25

mm

滑刷正常工作电流

  ≤ 1

µA

致故障时滑刷的最大电流

  5

mA

允许最大工作电压

  30

V

工作电压输出率的有效温度系数

 通常15

ppm/K

绝缘阻抗（500 VDC）

  ≥ 10

MΩ

绝缘强度（500 VAC，50Hz）

  ≤ 100

µA

机械参数

机械尺寸（尺寸B）

 60.2

110.4

160.6

210.8

261.0

311.2

361.4

411.6

461.8

512.0

±2 mm

基片全长（尺寸A）

 89.6

140.4

191.2

242.0

292.8

343.6

394.4

445.2

496.0

546.8

±0.5 mm

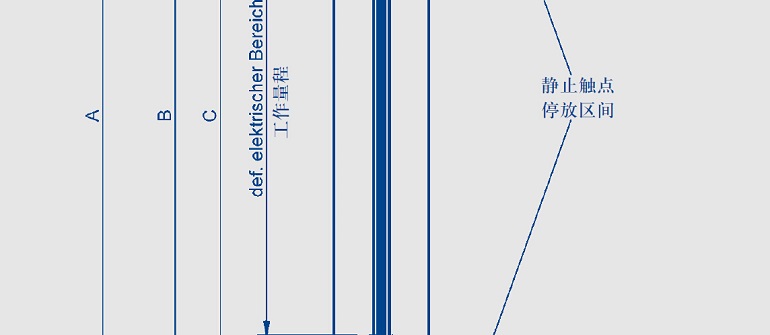

起始区间（尺寸D）

 19.3

19.6

19.9

20.2

20.5

20.8

21.1

21.4

21.7

22.0

±1 mm

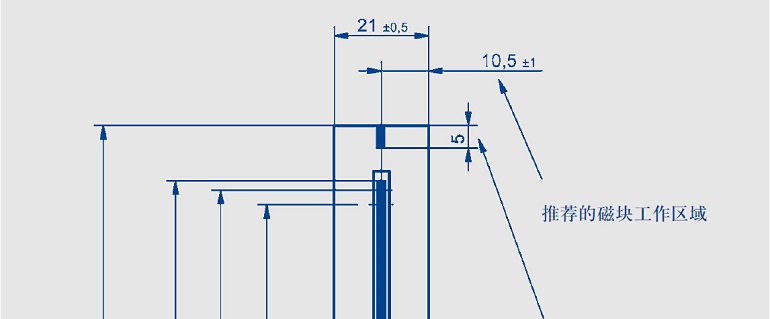

宽度

21

±0.5 mm

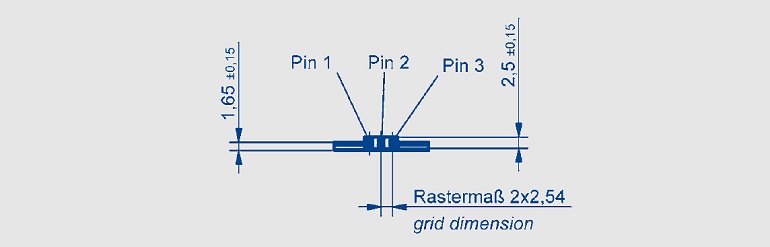

厚度

1.65

±0.15 mm

环境参数

工作温度范围

正常-25...+105（-40...+125时，性能要有一定局限）

℃

工作湿度范围

0 ... 95（无冷凝）

%R.H.

抗振动标准 DIN IEC 68T2-6

5...2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击标准 DIN IEC 68T2-27

 50

g

11

ms

寿命

 > 25 x 106

次

最大运行速度

 1.0

m/s 最大

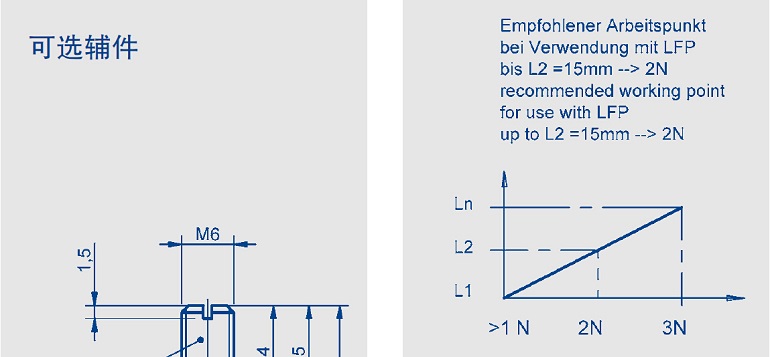

位置触点缓冲压力

 2

±1 N

防护等级 DIN EN 60529

 IP 67 （电气连接除外）

订购规格说明

型号

产品编号

LFP-0050-001-001-001

043502

LFP-0100-001-001-001

043504

LFP-0150-001-001-001

043506

LFP-0200-001-001-001

043508

LFP-0250-001-001-001

043510

LFP-0300-001-001-001

043512

LFP-0350-001-001-001

043514

LFP-0400-001-001-001

043516

LFP-0450-001-001-001

043518

LFP-0500-001-001-001

043520

其他长度需定制。

推荐辅件

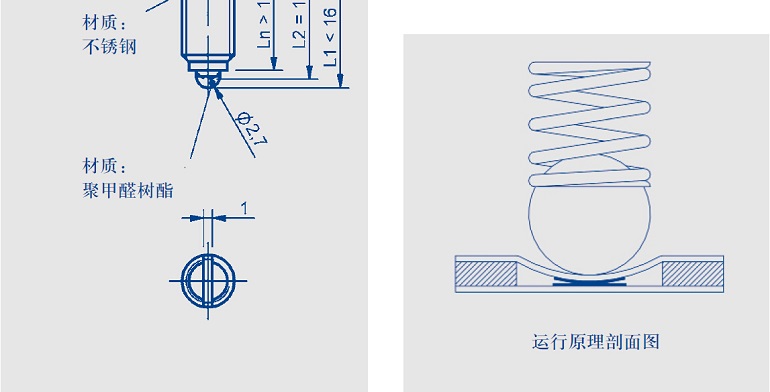

•触点 Z-LFP-P01，产品编号：070301

注意事项

    在数据表中所列的线性度、使用寿命、微线性度、抗外干 扰阻值和分压形式的温度系数等数值，是传感器工作在以运算 放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载 （le ≤ 1 A）的条件得出的。

    触点长时间在一个位置上静止不动将会造成传感器线性变 化。因此，在这种情况下，建议不要将位置触点静止在传感器 电气行程区域内。
