特点:
• 密封条件下使用
• 安装简易,只需绑定或夹住即可
• 线性优异
• 使用寿命长
可转换材料化电阻基片适合安装于封闭的设备中。由于它的体积小巧,尤其适合用在那些因为带有外壳和拉杆但缺乏空间的直线位移传感器上,这个产品在驱动位移测量领域有典型应用。

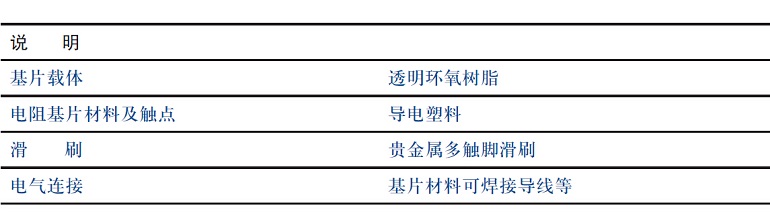

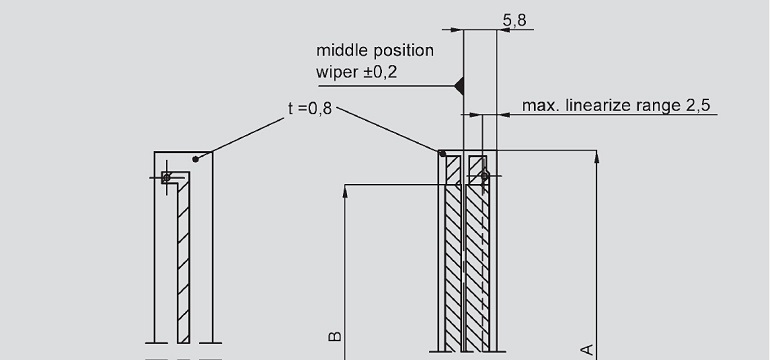

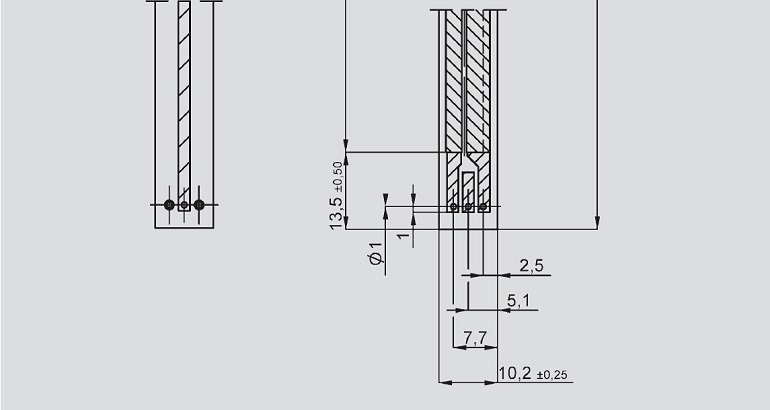

安装电阻基片时,必须在平坦、干净的面上,严格按照图纸上标明的位置与滑刷一起安装。

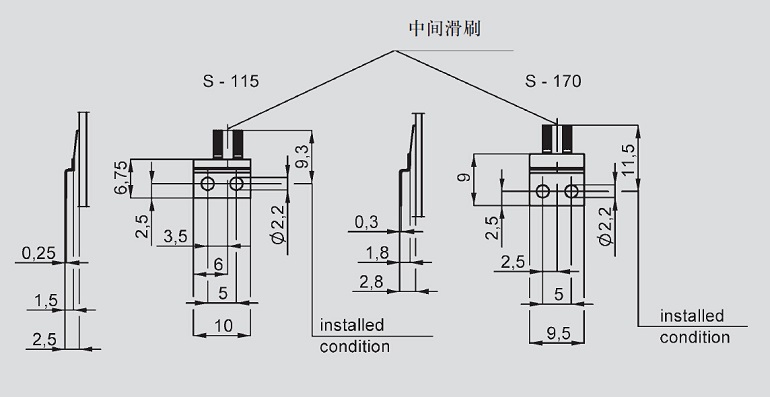

此外,必须保证滑刷头和电阻元件之间的距离符合要求,从而保证滑刷的良好阻尼,让滑刷更好用和更耐用。滑刷有两种不同规格可选。
图中所示的电阻基片为标准件,其他长度和外形的电阻基片可按要求定制。
型号定义 |
PTX |
PTX |
PTX |
PTX |
PTX |
PTX |
PTX |
PTX |
PTX |
PTX |
PTX |
||
|
0010 |
0025 |
0050 |
0075 |
0100 |
0125* |
0150 |
0175* |
0200 |
0250 |
0300 |
||
电气参数 |
|
单位 |
|||||||||||
工作量程 |
10 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
mm |
|
电气量程 |
12 |
27 |
52 |
77 |
102 |
130 |
155 |
180 |
205 |
255 |
305 |
±0.1 mm |
|
标准阻值 |
1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
kΩ |
|
阻值公差 |
20 |
±% |
|||||||||||
独立线性度 |
0.25 |
0.2 |
0.10 |
0.10 |
0.10 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
±% |
|
可重复性 |
0.01 |
mm |
|||||||||||
滑刷工作电流 |
≤ 1 |
µA |
|||||||||||
致故障时滑刷的最大电流 |
10 |
mA |
|||||||||||
允许的最大工作电压 |
42 |
V |
|||||||||||
工作电压输出率的有效温度系数 |
通常 5 |
ppm/K |
|||||||||||
绝缘阻抗 (500 VDC) |
≥ 10 |
MΩ |
|||||||||||
绝缘强度 (500 VAC,50 Hz) |
≤ 100 |
µA |
|||||||||||
机械参数 |
|||||||||||||
机械行程 ( 尺寸 B) |
15.5 |
30.5 |
55.5 |
80.5 |
105.5 |
133.5 |
158.5 |
183.5 |
208.5 |
258.5 |
308.5 |
mm |
|
总长 ( 尺寸 A) |
35 |
50 |
75 |
100 |
125 |
153 |
178 |
|
203 |
228 |
278 |
328 |
±0.4 mm |
环境参数 |
|||||||||||||
工作温度范围 |
-40 ... +100 |
℃ |
|||||||||||
工作湿度范围 |
0 ... 95 ( 无冷凝 ) |
% R.H. |
|||||||||||
寿命 |
通常 > 50 x 105 |
次 |
|||||||||||
订购规格说明 |
|||||||||||||
型号 |
产品编号 |
||||||||||||
PTX 0010 |
022301 |
||||||||||||
PTX 0025 |
022302 |
||||||||||||
PTX 0050 |
022303 |
||||||||||||
PTX 0075 |
022304 |
||||||||||||
PTX 0100 |
022305 |
||||||||||||
PTX 0125* |
022306 |
||||||||||||
PTX 0150 |
022307 |
||||||||||||
PTX 0175* |
022308 |
||||||||||||
PTX 0200 |
022309 |
||||||||||||
PTX 0250 |
022311 |
||||||||||||
PTX 0300 |
022313 |
||||||||||||
滑刷 S-115 |
002161 |
||||||||||||
或 |
|||||||||||||
滑刷 S-170 |
021110 |
||||||||||||
订购产品时请务必写明电阻基片和相应滑刷的产品编号。 * 表示可特殊定制。 |
|||||||||||||
|
|||||||||||||
注意事项 在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等值,是传感器工作在以运算放大器作为电压输出器输出电压给滑刷,且滑刷上不带负载(le≤1 μA)的条件得出的。 |
|||||||||||||
安装说明 安装时务必注意电阻基片的信号触点之间要绝缘! |
|||||||||||||
|
